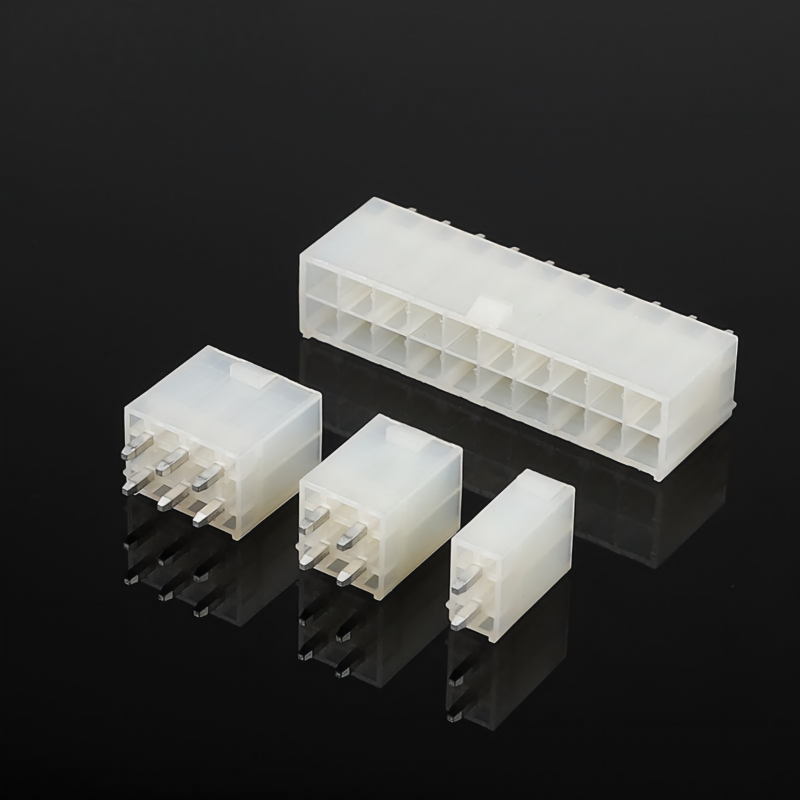

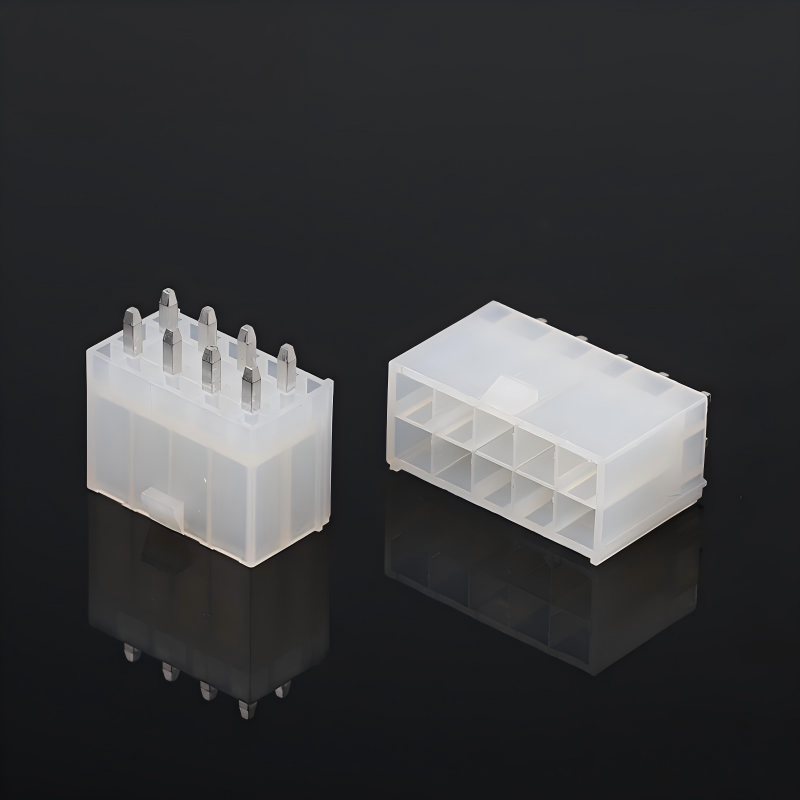

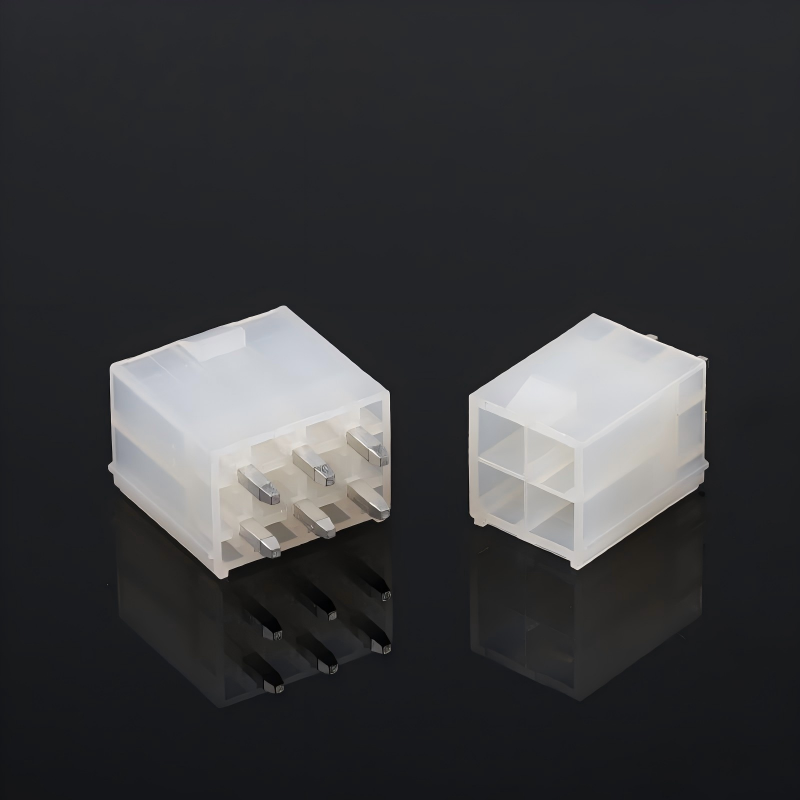

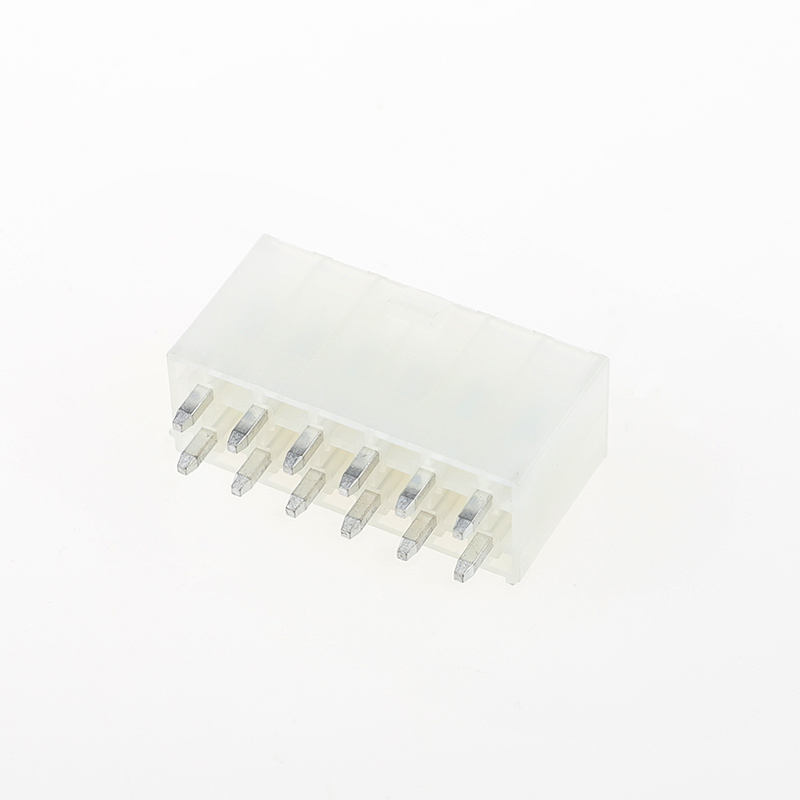

55557 کانکتور سیم به برد عمودی 4.2 میلی متری پیچ دو ردیفه سگک پین مستقیم
نکات برجسته محصول
✅ گام: 4.2 میلی متر، دو ردیف، اتصال سیم به تخته پین مستقیم عمودی
✅ محفظه مقاوم در برابر شعله UL94V-0، بدون هالوژن برای لوازم صنعتی و خانگی
✅ سگک قفل ضد لرزش: از جفت شدن تصادفی تحت ضربه و لرزش مداوم (محیط خشن صنعتی / وسیله نقلیه) جلوگیری می کند.
✅ مجموعه کامل موجود: مسکن منطبق + پایانه های چین دار با هم عرضه می شوند
مشخصات فنی
| مورد |
جزئیات |
| عملکرد الکتریکی |
جریان نامی: حداکثر 5 آمپر در هر مدار
ولتاژ نامی: 250 ولت متناوب
مقاومت تماس: ≤20mΩ
مقاومت عایق: ≥1000MΩ
تحمل ولتاژ: 1500 ولت AC به مدت 1 دقیقه |
| عملکرد مکانیکی |
گام: 4.2 میلی متر
ترتیب: دو ردیف، پین مستقیم عمودی
چرخه جفت گیری: ≥100 بار
حفظ: طراحی سگک قفل، ضد جفت نشدن تحت ارتعاش
نیروی درج / خروج: عادی، بدون سایش بیش از حد |
| مواد و آبکاری |
محفظه: نایلون، UL94V-0، بدون هالوژن
پایانه تماس: آلیاژ مس
آبکاری: آبکاری قلع (آبکاری طلا اختیاری) |
| زیست محیطی |
دمای عملیاتی: -40℃ ~ +105℃
سازگار با RoHS |
| راهنمای لحیم کاری |
لحیم کاری مجدد: حداکثر 260 ℃، حداکثر 10 ثانیه
لحیم کاری دستی: حداکثر 320 ℃ در 3 ثانیه |
مرجع متقابل / جایگزینی جایگزین
جایگزین مستقیم برای مارک های کانکتور بین المللی معروف:
- JST:سری XH
- Molex:سری 55557
- TE (AMP): معادل 4.2 میلی متر سری دو ردیفه وایربرد عمودی
ویژگی های محصول
- ساختار پین مستقیم عمودی دو ردیفه 4.2 میلی متری، ردپای PCB جمع و جور
- سگک ایمن داخلی، ضد جدا شدن در برابر لرزش
- عایق نایلونی UL94V-0 بدون هالوژن
- راه حل کامل: مسکن + پایانه ها خرید یک مرحله ای
- تماس قلع اندود پایدار، مقاومت در برابر تماس کم
مزایای محصول
- سگک قفل ضد لرزش نقطه درد تصادفی جفت نشدن تجهیزات صنعتی و سواری را حل می کند
- مقاوم در برابر شعله بالا + بدون هالوژن، مطابق با استانداردهای سبز و ایمنی دقیق است
- قابل تعویض با سری JST/Molex/TE 4.2mm، جایگزینی آسان بدون طراحی مجدد PCB
- عملکرد الکتریکی پایدار در محدوده دمایی گسترده
- عرضه مستقیم کارخانه، خدمات سفارشی انعطاف پذیر در دسترس است
برنامه
- تجهیزات کنترل صنعتی
- لوازم خانگی (یخچال، ماشین لباسشویی، کولر گازی)
- لوازم الکترونیکی کمکی خودرو، ماژول های داخلی خودرو
- منبع تغذیه و یو پی اس
- درایورهای روشنایی LED
- ابزار پزشکی و اندازه گیری
روش بسته بندی
- استاندارد: بسته بندی کیسه ضد الکتریسیته ساکن
- اختیاری: بسته بندی جعبه کارتن سفید / خنثی. برچسب بسته بندی سفارشی و بارکد در صورت درخواست موجود است.
روش پرداخت
EXW، FOB، CIF، CPT، T/T، L/C موجود است
زمان سرب
- نمونه: 3 روز کاری
- سفارش انبوه: 1-2 هفته
گواهی کارخانه و خدمات سفارشی
- گواهینامه ها: UL، RoHS، REACH، ISO9001
- MOQ: MOQ کم برای موارد استاندارد
- سیاست نمونه: نمونه های رایگان در دسترس است/ تحویل نمونه سریع.
- خدمات سفارشی: تعداد پین های سفارشی، ضخامت آبکاری، مونتاژ مهار کابل، بسته بندی و علامت گذاری ویژه.
راهنمای انتخاب مشتری
- تعداد پین و جهت نصب PCB را تأیید کنید: پین مستقیم عمودی
- جریان کار، ولتاژ و محدوده دما را بررسی کنید
- برای سناریوی ارتعاش بالا: برای جلوگیری از جفت نشدن باید از نسخه سگک استفاده کنید
- مورد نیاز مواد سبز: مسکن بدون هالوژن + UL94V-0 را انتخاب کنید
- بررسی متقاطع: جایگزین مستقیم برای اتصالات 4.2 میلی متری معادل Molex 55557 / JST XH / TE. قبل از تعویض، تخصیص پین را بررسی کنید
- لحیم کاری: برای جلوگیری از ذوب شدن محفظه، مشخصات دمای جریان مجدد را به شدت دنبال کنید
سوالات متداول
1. س: آیا کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای من ارسال کنید تا همه محصولات خود را بررسی کنم؟
پاسخ: بله، می توانید به صورت آنلاین با ما تماس بگیرید یا برای دریافت کاتالوگ ایمیل ارسال کنید.
2. س: من نمی توانم محصول را در کاتای شما پیدا کنملوگو آیا می توانید این محصول را برای من درست کنید؟
A: کاتالوگ ما بیشتر محصولات ما را نشان می دهد، اما نه همه. فقط به ما بگویید چه محصولی نیاز دارید و چه تعداد می خواهید. در صورت نداشتن می توانیم قالب جدیدی را نیز برای تولید آن طراحی و بسازیم. برای مرجع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می کشد.
3. س: آیا می توانید یک نمونه ارائه دهید؟ آیا این نمونه ها رایگان هستند؟
A: بله، ما 5-10 عدد نمونه رایگان اتصال دهنده را برای آزمایش ارائه می دهیم. اما شما باید هزینه ارسال را بپردازید
4. س: در مورد زمان تحویل شما چیست؟
A: کالاهای موجود در ظرف 1 روز تحویل داده می شوند. کالاهای سفارشی ظرف 5-7 روز تحویل داده می شوند
5. س: چگونه سفارش خود را ارسال کنم؟
A: برای بسته های کوچک، آنها را با Express ارسال کنید، مانند DHL، FedEx، UPS، TNT، EMS. این خدمات درب به درب است. برای بسته های بزرگ، می توانیم آنها را از طریق هوا یا از طریق دریا ارسال کنیم. ما از کارتن های استاندارد صادراتی استفاده می کنیم. ما مسئول هر گونه خسارت محصول در هنگام تحویل هستیم.
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: Weaccept T/T (انتقال سیمی)، Western Union و PayPal. لطفاً مطمئن شوید که می توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می توانید در RMB پرداخت کنید. مشکلی نیست
7. س: در مورد کنترل کیفیت شرکت شما چطور؟
A: به شدت ISO9001 را دنبال کنید. IQC، OQC، IPQC، و QA 10٪ از کارکنان ما را تشکیل می دهند. تمام محصولات ما توسط CCD تست خواهند شد.
8. س: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. از آنجایی که اقلام بسیار زیادی داریم، فهرست کردن همه قیمت‌ها غیرممکن است و قیمت‌ها بر اساس هزینه و مقدار مواد تغییر می‌کنند. و شما می توانید لیستی از تمام موارد مورد نیاز خود را به ما بدهید. ما یک به یک با دقت تایید می کنیم و مشخصات و لیست قیمت را به شما می دهیم
9. س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی بسازید؟
ج: بله. ما تعداد زیادی سفارشی ساخته ایم
محصولات برای مشتریان قبلی ما (عمدتا مهار سیم). در مورد بسته بندی سفارشی، هیچ مشکلی وجود ندارد. ما می توانیم لوگو یا سایر اطلاعات شما را روی بسته قرار دهیم. فقط باید به این نکته اشاره کرد که هزینه اضافی دارد.
10. س: چه گواهی هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
