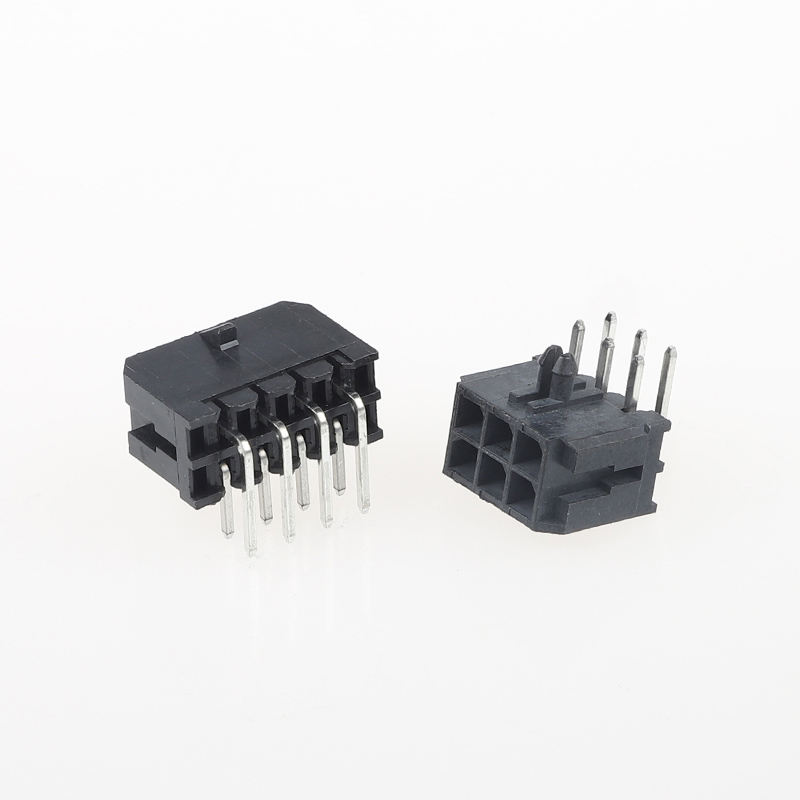

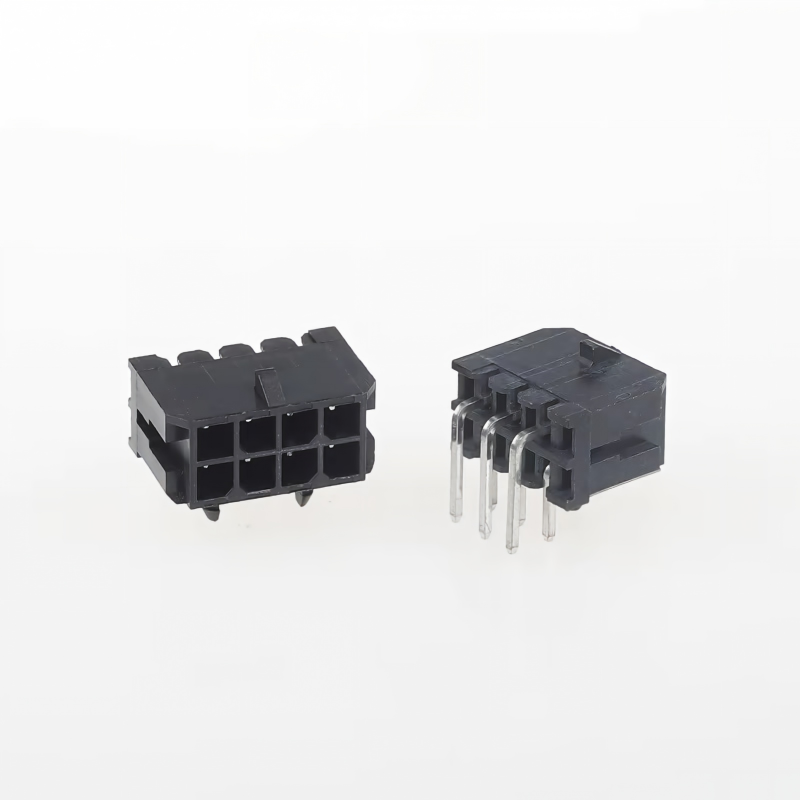

کانکتور سیم الکتریکی MX3.0 با گام 3.0 میلی‌متر R/A SMD و ترمینال‌ها کانکتور برد PCB
نکات برجسته محصول
- کلاس اشتعال محفظه: UL94V-0، بدون هالوژن، دود سمی کم برای پروژه‌های صنعتی و لوازم خانگی
- قفل مثبت ضد لرزش: طراحی قفل فشاری تقویت شده برای جلوگیری از جدا شدن تصادفی در اثر لرزش مداوم (حیاتی برای محیط‌های صنعتی و لوازم جانبی خودرو)
- سیستم کامل: عرضه کامل، شامل کانکتور R/A SMD، محفظه مطابق و ترمینال‌های crimp
- **گام 3.0 میلی‌متر، نصب سطحی زاویه راست، اتصال سیم به برد تک ردیفه برای انتقال برق و سیگنال
- مطابق با RoHS و REACH
مشخصات فنی
| مورد |
پارامتر |
| عملکرد الکتریکی |
| جریان نامی |
5 آمپر در هر پین |
| ولتاژ نامی |
250 ولت AC/DC |
| مقاومت تماس |
≤20mΩ |
| مقاومت عایق |
≥1000MΩ |
| ولتاژ قابل تحمل |
1000 ولت AC، 1 دقیقه |
| عملکرد مکانیکی |
| چرخه‌های اتصال |
≥300 بار |
| نگهدارنده جداکننده |
ساختار قفل ضد سقوط، مقاوم در برابر تست لرزش |
| گیج سیم |
AWG#20 ~ AWG#28 |
| گام |
3.0 میلی‌متر |
| نوع نصب |
SMD زاویه راست |

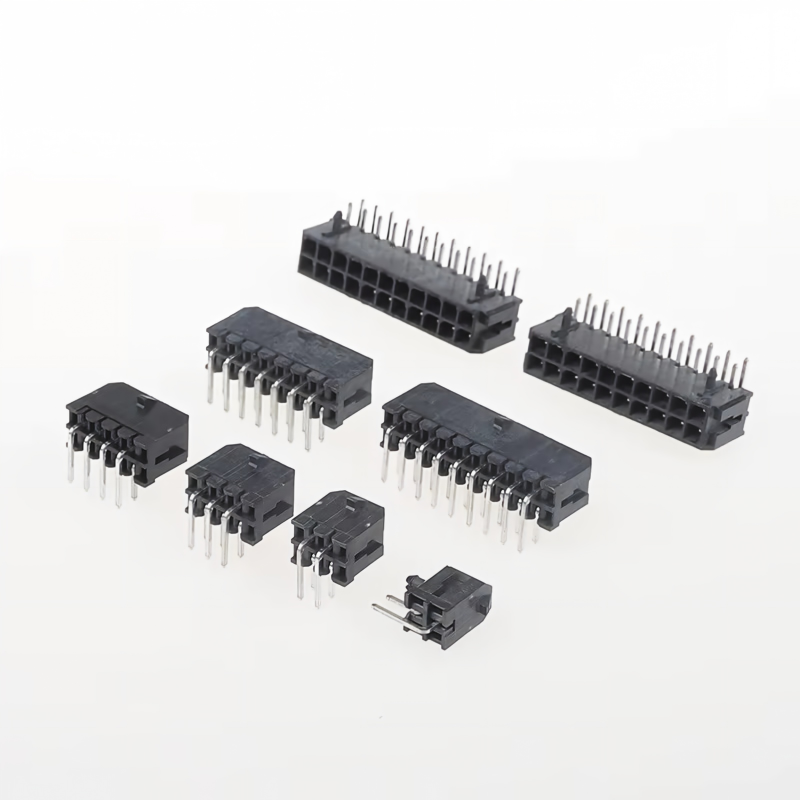

| موقعیت‌ها |
2P~24P قابل سفارشی‌سازی |
| جنس و آبکاری |
| محفظه |
نایلون 66، UL94V-0، بدون هالوژن، مشکی |
| جنس ترمینال |
برنز فسفر |
| آبکاری |
آبکاری قلع (استاندارد)؛ آبکاری طلا اختیاری برای سیگنال‌های با قابلیت اطمینان بالا |
| راهنمای محیط و لحیم‌کاری |
| دمای عملیاتی |
-40°C ~ +105°C |
| دمای لحیم‌کاری مجدد SMD |
حداکثر 260°C، مطابق با استاندارد لحیم‌کاری IPC |
| انطباق |
RoHS، REACH |
ارجاع متقابل / جایگزین جایگزین
کانکتور MX3.0 R/A SMD ما از نظر مکانیکی و الکتریکی با سری ... قابل تعویض است، یک جایگزین مستقیم برای کاهش هزینه:
- Molex: سری Micro-Fit 3.0 (سری 43640 /43645 /43650)
- JST: سری معادل R/A SMD با گام 3.0 میلی‌متر سیم به برد
- TE (AMP): معادل کانکتور SMD زاویه راست سیم به برد 3.0 میلی‌متر
توجه: لطفاً قبل از تولید انبوه، تعداد پین و طرح PCB را تأیید کنید.
مزایای محصول
- قفل مقاوم در برابر لرزش: قفل مثبت از قطع تصادفی تجهیزات متحرک و لرزان جلوگیری می‌کند و خطر خرابی میدانی اتصالات شل را برطرف می‌کند.
- محفظه بدون هالوژن UL94V-0: ایمن برای الزامات ایمنی آتش‌سوزی کنترل صنعتی، لوازم خانگی و لوازم جانبی خودرو.
- عرضه کامل BOM: خرید یک مرحله‌ای: کانکتور SMD + محفظه + ترمینال‌های crimp، بدون دردسر تأمین از چندین تأمین‌کننده.
- لحیم‌کاری پایدار SMD: پایه SMT بهینه شده، قابلیت لحیم‌کاری خوب، نرخ کم سنگ قبر در طول مونتاژ PCB.
- جایگزین مقرون به صرفه: سازگار پین به پین با برندهای بین‌المللی، کاهش هزینه BOM بدون افت قابلیت اطمینان.
کاربرد
✅ اتوماسیون صنعتی، کنترل سروو، لوازم جانبی PLC
✅ لوازم خانگی: تهویه مطبوع، ماشین لباسشویی، ماژول منبع تغذیه
✅ الکترونیک کمکی خودرو، روشنایی خودرو و دسته سیم سنسور
✅ انتقال برق و سیگنال برای رباتیک، تجهیزات پزشکی، سیستم مدیریت باتری
روش بسته‌بندی
- استاندارد: بسته‌بندی کیسه ضد الکتریسیته ساکن
- اختیاری: بسته‌بندی جعبه کارتن سفید / خنثی. برچسب بسته‌بندی سفارشی و بارکدها در صورت درخواست موجود است.
روش پرداخت
EXW، FOB، CIF، CPT، T/T، L/C موجود است
زمان تحویل
- نمونه‌ها: 3 روز کاری
- سفارش انبوه: 1-2 هفته
گواهینامه کارخانه و خدمات سفارشی
- گواهینامه‌ها: UL، RoHS، REACH، ISO9001
- MOQ: MOQ پایین برای اقلام استاندارد
- سیاست نمونه: نمونه‌های رایگان موجود است/ تحویل سریع نمونه. خدمات سفارشی: تعداد پین سفارشی، ضخامت آبکاری، مونتاژ دسته سیم، بسته‌بندی و علامت‌گذاری ویژه.
راهنمای انتخاب مشتری
- تعداد پین و نیاز جریان را تأیید کنید: آبکاری قلع برای مدار قدرت؛ آبکاری طلا برای سیگنال‌های سطح پایین توصیه می‌شود.
- حداکثر دمای کاری و درجه لرزش تجهیزات خود را بررسی کنید؛ طراحی قفل ما برای محیط‌های با لرزش بالا ترجیح داده می‌شود.
- طرح PCB: از طرح PCB ارائه شده ما برای مطابقت با کانکتور R/A SMD ما استفاده کنید.
- انتخاب سیم: AWG#20~#28، محدوده crimp ترمینال را مطابقت دهید.
- تست پیش از نمونه قبل از اعتبارسنجی پروژه انبوه به شدت توصیه می‌شود.
سوالات متداول
1. س: آیا کاتالوگ دارید؟ آیا می‌توانید کاتالوگ را برای بررسی تمام محصولات خود برای من ارسال کنید؟
پاسخ: بله، می‌توانید به صورت آنلاین با ما تماس بگیرید یا ایمیل ارسال کنید تا کاتالوگ را دریافت کنید.
2. س: محصول را در کاتالوگ شما پیدا نمی‌کنم. آیا می‌توانید این محصول را برای من بسازید؟پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می‌دهد، اما نه همه. فقط کافی است بدانید چه محصولی نیاز دارید و چه تعداد می‌خواهید. اگر آن را نداشته باشیم، می‌توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می‌کشد.
3. س: آیا می‌توانید نمونه ارائه دهید؟ آیا این نمونه‌ها رایگان هستند؟
پاسخ: بله، ما 5-10 قطعه نمونه کانکتور رایگان برای تست ارائه می‌دهیم. اما شما باید هزینه حمل و نقل را بپردازید.
4. س: زمان تحویل شما چقدر است؟
پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می‌شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می‌شوند.
5. س: چگونه سفارش خود را ارسال کنم؟
پاسخ: برای بسته‌های کوچک، آنها را با اکسپرس، مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته‌های بزرگ، می‌توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتن‌های صادراتی استاندارد استفاده می‌کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل هستیم.
6. س: چه نوع پرداختی را قبول می‌کنید؟ آیا می‌توانم به RMB پرداخت کنم؟
پاسخ: ما T/T (انتقال سیم)، Western Union و PayPal را قبول می‌کنیم. لطفاً مطمئن شوید که می‌توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می‌توانید به RMB پرداخت کنید. مشکلی نیست.
7. س: کنترل کیفیت شرکت شما چگونه است؟
پاسخ: به شدت از ISO9001 پیروی می‌کند. IQC، OQC، IPQC و QA 10٪ از کارکنان ما را تشکیل می‌دهند. تمام محصولات ما توسط CCD تست خواهند شد.
8. س: من لیست قیمت تمام محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت تمام محصولات خود را نداریم. از آنجایی که تعداد زیادی قلم داریم، لیست کردن تمام قیمت‌ها غیرممکن است و قیمت‌ها بر اساس هزینه‌های مواد و مقدار تغییر می‌کنند. و شما می‌توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما با دقت یکی یکی تأیید می‌کنیم و لیست مشخصات و قیمت را به شما می‌دهیم.
9. س: آیا می‌توانید محصولات سفارشی و بسته‌بندی سفارشی بسازید؟
پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته‌ایم (عمدتاً دسته‌های سیم). در مورد بسته‌بندی سفارشی، مشکلی نیست؛ می‌توانیم لوگو یا اطلاعات دیگر شما را روی بسته قرار دهیم. فقط باید اشاره کرد که هزینه اضافی دارد.
10. س: چه گواهینامه‌هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
