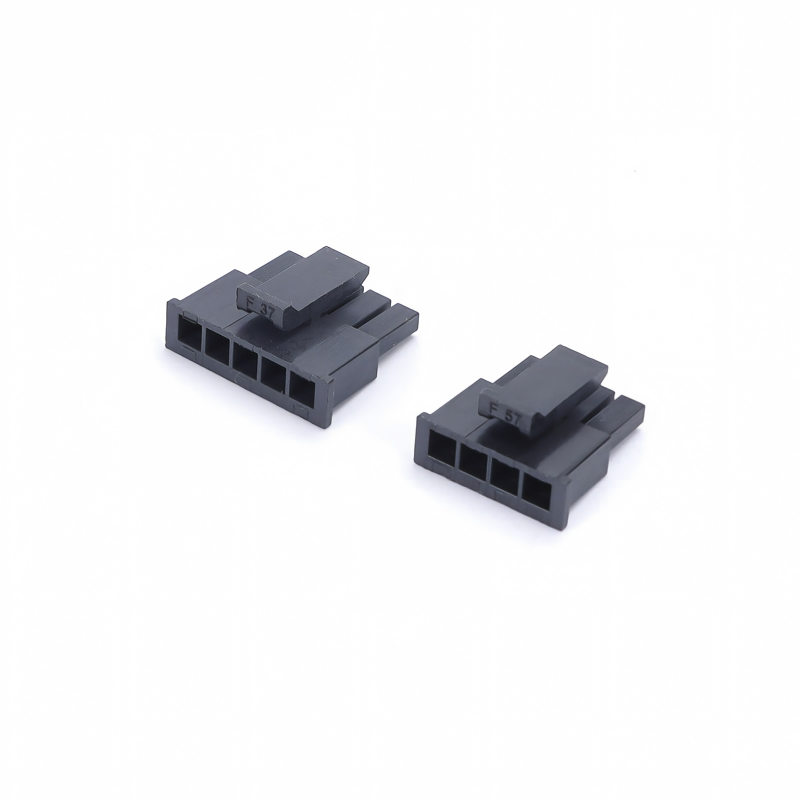

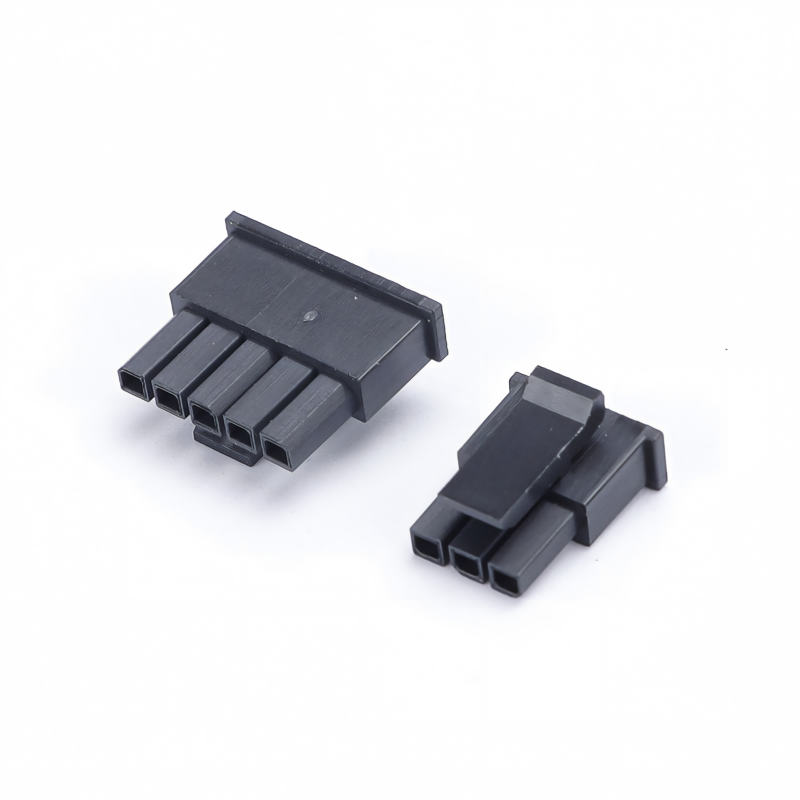

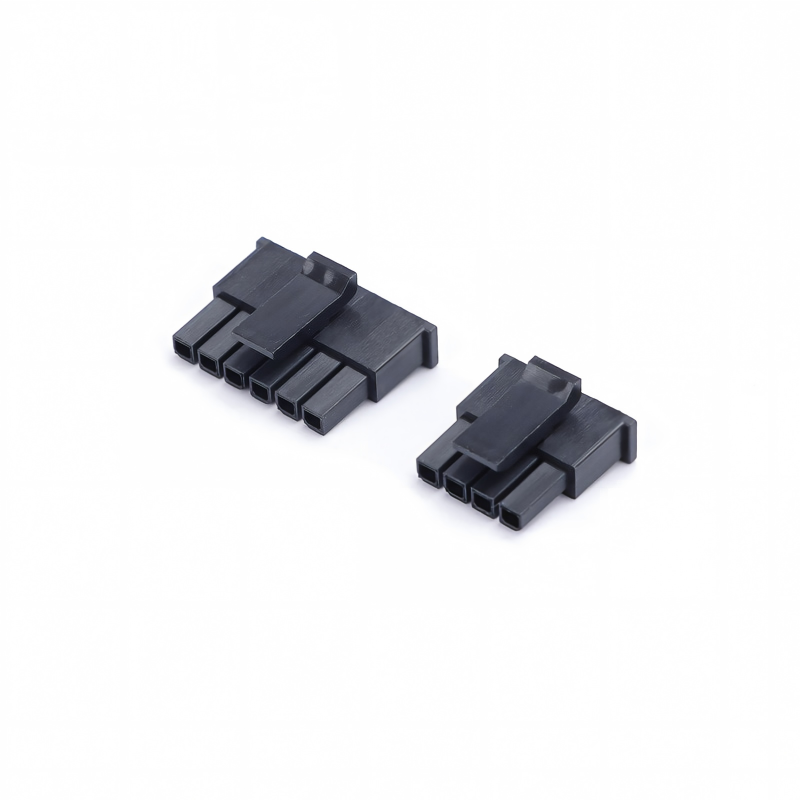

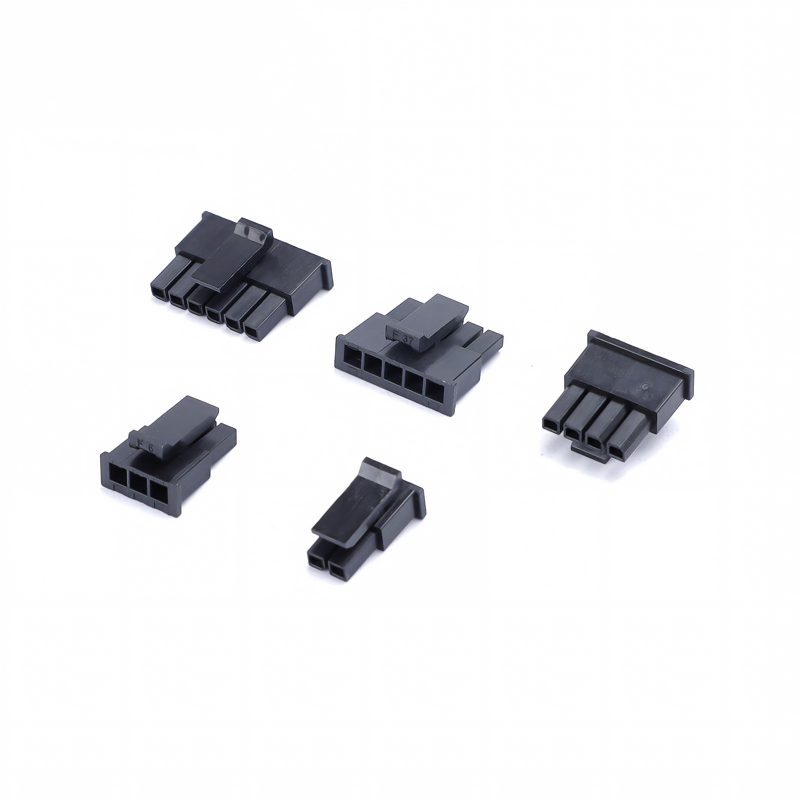

کانکتور پلاگین نر برق تک ردیفه با گام 3.0 میلی متر و پوسته لاستیکی قفل شونده 5557 برای بردهای سیم PCB
نکات برجسته محصول
- گام: 3.0 میلی متر، کانکتور برق نر تک ردیفه، مدل 5557
- محفظه: مقاوم در برابر شعله UL94V-0، بدون هالوژن, مطابق با الزامات ایمنی لوازم خانگی و صنعتی
- طراحی قفل پوسته لاستیکی تقویت شده، ضد لرزش، جلوگیری از جدا شدن تصادفی در لرزش های شدید صنعتی/خودرویی
- مجموعه پشتیبانی کامل: محفظه مطابق + ترمینال های crimp موجود است
- ساختار فشرده، انتقال برق پایدار برای اتصال سیم به برد
مشخصات فنی
| مورد |
جزئیات |
| عملکرد الکتریکی |
جریان نامی: حداکثر 5 آمپر در هر کنتاکت
ولتاژ نامی: 250 ولت AC
مقاومت عایقی: ≥1000MΩ
مقاومت تماسی: < 20 mΩ
ولتاژ قابل تحمل: 1500 ولت AC/دقیقه |
| عملکرد مکانیکی |
گام: 3.0 میلی متر
تعداد موقعیت ها: 2P~24P قابل سفارشی سازی
چرخه های اتصال: ≥500 بار
نیروی اتصال: نیروی درج کم؛ قفل گیره ای برای جلوگیری از جدا شدن
نگهدارنده: قفل پوسته تقویت شده در برابر لرزش و افتادن |
| جنس و آبکاری |
محفظه: UL94V-0، نایلون بدون هالوژن
ترمینال: آلیاژ مس، آبکاری قلع (آبکاری طلا اختیاری)
گیره: قفل پوسته لاستیکی یکپارچه |
| مشخصات محیطی |
دمای عملیاتی: -40℃ ~ +105℃
سازگار با محیط های لرزشی صنعتی و خودرویی سبک |
| راهنمای لحیم کاری |
دمای لحیم کاری: حداکثر 260℃، حداکثر 5 ثانیه لحیم کاری مجدد
لحیم کاری PCB از طریق سوراخ |
ارجاع متقابل / جایگزین جایگزین
جایگزین مستقیم سازگار برای برندهای معروف بین المللی:
- JST: سری EH
- Molex: سری 5557
- AMP/TE: کانکتورهای برق تک ردیفه سیم به برد معادل 3.0 میلی متر
توجه: گام پین، ساختار قفل و طرح برد برای جایگزینی مستقیم قابل تعویض هستند.
مزایای محصول
- قفل گیره ای لاستیکی ضد لرزش: مشکل جدا شدن تصادفی در تجهیزات لرزان را حل می کند
- محفظه UL94V-0 و بدون هالوژن، ایمن تر برای محصولات الکتریکی صنعتی و خانگی با دمای بالا
- تامین مجموعه کامل: محفظه + ترمینال ها، تامین یک مرحله ای
- قابل تعویض با کانکتورهای 3.0 میلی متری JST/Molex/TE، بازطراحی آسان و جایگزینی BOM
- ترمینال های مسی با آبکاری قلع پایدار، مقاومت تماسی کم، انتقال برق قابل اعتماد
کاربرد
✅ تجهیزات کنترل صنعتی
✅ لوازم خانگی (کولر گازی، آبگرمکن، ماژول منبع تغذیه)
✅ سیم کشی داخلی خودروهای سبک
✅ ماژول های منبع تغذیه و UPS
✅ درایور LED
✅ تجهیزات کمکی پزشکی
✅ اتصال برق سیم به برد PCB
روش بسته بندی
- استاندارد: بسته بندی کیسه ضد الکتریسیته ساکن
- اختیاری: بسته بندی جعبه کارتن سفید / خنثی. برچسب بسته بندی سفارشی و بارکد در صورت درخواست موجود است.
روش پرداخت
EXW، FOB، CIF، CPT، T/T، L/C موجود است
زمان تحویل
- نمونه ها: 3 روز کاری
- سفارش انبوه: 1-2 هفته
گواهینامه کارخانه و خدمات سفارشی
- گواهینامه ها: UL، RoHS، REACH، ISO9001
- MOQ: MOQ پایین برای اقلام استاندارد
- سیاست نمونه: نمونه های رایگان موجود است / تحویل سریع نمونه. خدمات سفارشی: تعداد پین سفارشی، ضخامت آبکاری، مونتاژ دسته سیم، بسته بندی و علامت گذاری ویژه.
راهنمای انتخاب مشتری
- تایید موقعیت پین (2P~24P) و نیاز به جریان نامی
- بررسی دمای کاری و سطح لرزش تجهیزات شما؛ توصیه نسخه گیره ای برای سناریوی لرزش بالا
- بررسی طرح برد PCB هنگام جایگزینی قطعات JST/Molex/TE
- انتخاب آبکاری قلع/طلا بر اساس نیازهای خوردگی و طول عمر
- تایید نیاز به بدون هالوژن و مقاوم در برابر شعله قبل از نهایی شدن BOM
سوالات متداول
1. س: آیا کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود برای من ارسال کنید؟
پاسخ: بله، می توانید به صورت آنلاین با ما تماس بگیرید یا ایمیل ارسال کنید تا کاتالوگ را دریافت کنید.
2. س: من محصول را در کاتالوگ شما پیدا نمی کنم. آیا می توانید این محصول را برای من بسازید؟ پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می دهد، اما نه همه. فقط به ما اطلاع دهید که چه محصولی نیاز دارید و چه مقدار می خواهید. اگر آن را نداشته باشیم، می توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می کشد.
3. س: آیا می توانید نمونه ارائه دهید؟ آیا این نمونه ها رایگان هستند؟
پاسخ: بله، ما 5-10 قطعه نمونه کانکتور رایگان برای تست ارائه می دهیم. اما شما باید هزینه حمل و نقل را پرداخت کنید.
4. س: زمان تحویل شما چقدر است؟
پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می شوند.
5. س: چگونه سفارش من را ارسال کنم؟
پاسخ: برای بسته های کوچک، آنها را با اکسپرس، مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، می توانیم آنها را از طریق هوایی یا دریایی ارسال کنیم. ما از کارتن های صادراتی استاندارد استفاده می کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل هستیم.
6. س: چه نوع پرداختی را قبول می کنید؟ آیا می توانم RMB پرداخت کنم؟
پاسخ: ما T/T (انتقال سیم)، Western Union و PayPal را قبول می کنیم. لطفا مطمئن شوید که می توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می توانید به RMB پرداخت کنید. مشکلی نیست.
7. س: کنترل کیفیت شرکت شما چگونه است؟
پاسخ: به شدت از ISO9001 پیروی می کند. IQC، OQC، IPQC و QA 10٪ از کارکنان ما را تشکیل می دهند. تمام محصولات ما توسط CCD تست خواهند شد.
8. س: من لیست قیمت تمام محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت تمام محصولات خود را نداریم. از آنجایی که ما اقلام زیادی داریم، لیست کردن تمام قیمت ها غیرممکن است و قیمت ها بر اساس هزینه مواد و کمیت تغییر می کنند. و شما می توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما با دقت یکی یکی تایید می کنیم و لیست مشخصات و قیمت را به شما می دهیم.
9. س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی بسازید؟
پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته ایم (عمدتاً دسته سیم). در مورد بسته بندی سفارشی، مشکلی نیست؛ ما می توانیم لوگوی شما یا اطلاعات دیگر را روی بسته بندی قرار دهیم. فقط باید اشاره کرد که هزینه اضافی دارد.
10. س: چه گواهینامه هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
