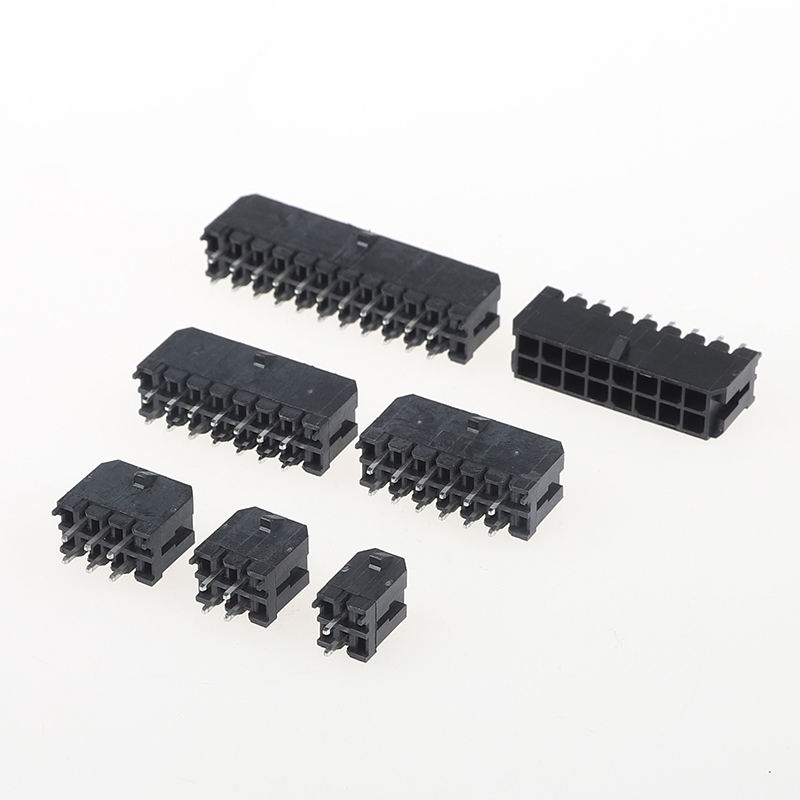

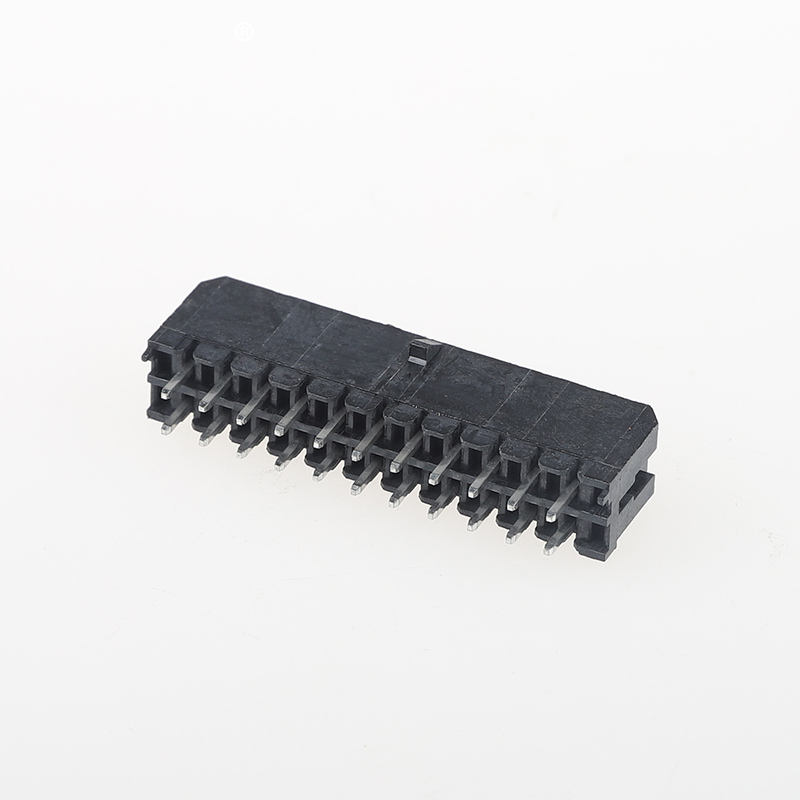

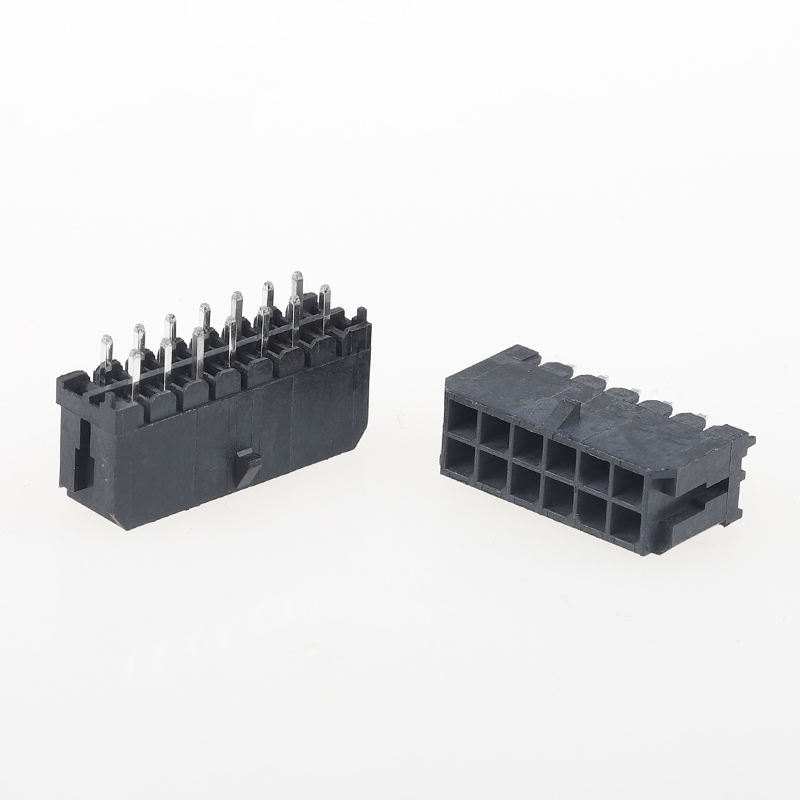

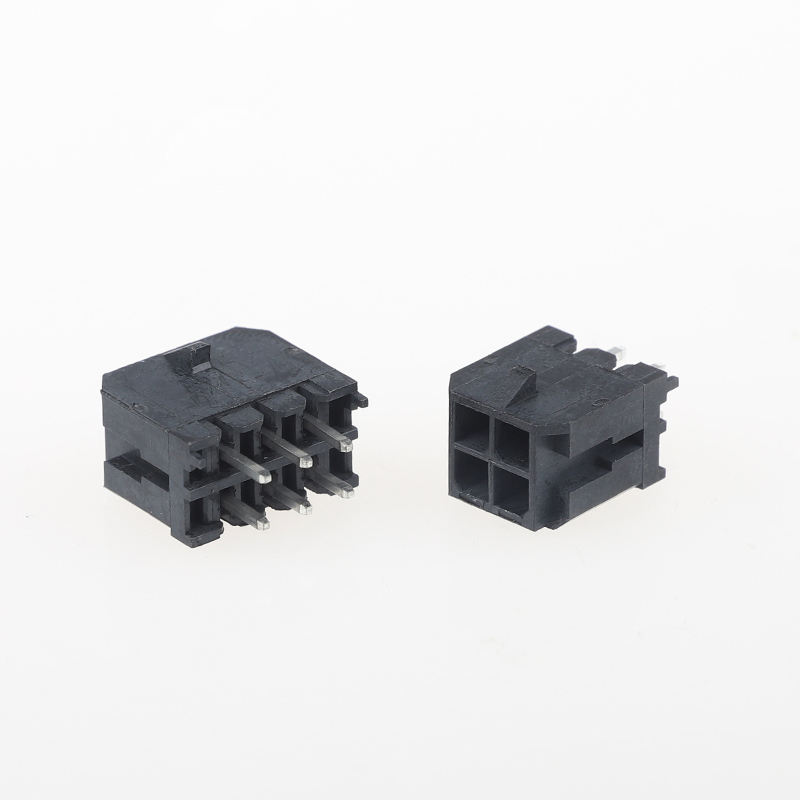

MX3.0 سگک دو ردیفه فلزی پین مستقیم هدر 3.0 میلی متر گام 180 درجه 43045 کانکتور کوچک 5557 اتصال دهنده های پیچی PCB برق
نکات برجسته محصول
- مسکن UL94V-0 ضد شعله و بدون هالوژن; الزامات ایمنی لوازم خانگی و صنعتی را برآورده می کند
- طراحی سگک قفل فلزی تقویت شده. ضد جفت گیری؛ از قطع شدن تصادفی تحت ارتعاشات شدید برای محیط های خشن صنعتی و خودرو جلوگیری می کند
- راه حل کامل سیستم: مسکن منطبق + پایانه های چین دار موجود، منبع یابی یک مرحله ای
- دو ردیف گام 3.0 میلی‌متری، هدر پین سوراخ مستقیم 180 درجه، استفاده ترکیبی برق و سیگنال
- سازگار با RoHS و REACH
مشخصات فنی
| دسته بندی |
مورد |
پارامتر |
| عملکرد الکتریکی |
ولتاژ نامی |
600 ولت AC/DC |
| جریان رتبه بندی شده |
حداکثر 8.5 آمپر در هر پین |
| تماس با مقاومت |
≤20mΩ |
| مقاومت عایق |
≥1000MΩ |
| تحمل ولتاژ |
1500 ولت AC، 1 دقیقه |
| عملکرد مکانیکی |
چرخه های جفت گیری/جفت گیری |
حداقل 30 سیکل |
| نیروی حفظ ترمینال |
≥24.5N |
| ضد لرزش |
تست ارتعاش تصادفی صنعتی را پشت سر بگذارید، بدون باز شدن متناوب |
| مواد و آبکاری |
مسکن |
PA66، UL94V-0، بدون هالوژن، مشکی |
| پین / مواد ترمینال |
آلیاژ مس |
| آبکاری |
آبکاری قلع روشن (آبکاری طلا اختیاری برای نسخه با قابلیت اطمینان بالا) |
| مشخصات محیطی |
دمای عملیاتی |
-40℃ ~ +125℃ |
|
دمای ذخیره سازی |
-45℃ ~ +130℃ |
| راهنمای لحیم کاری |
لحیم کاری موجی |
اوج 260 ℃، حداکثر 5 ثانیه |
| لحیم کاری دستی |
350 ℃، ≤5 ثانیه در هر پین |
| توجه داشته باشید |
برای جلوگیری از تغییر شکل پلاستیک از لحیم کاری مکرر در دمای بالا خودداری کنید |
مرجع متقابل / جایگزینی جایگزین
جایگزینی مستقیم برای سری Molex Micro-Fit 3.0 43045. مسکن و پایانه های جفت سازگار با سری 43020 / 43030 مطابقت دارند. همچنین به عنوان یک جایگزین مقرون به صرفه برای سری 5557 در بسیاری از پروژه های اتصال برق عمل می کند.
مهندسان می توانند از ابزارهای ردپای PCB موجود و مهار استفاده مجدد کنند، بدون نیاز به طراحی مجدد.
مزایای محصول
- قفل فلزی ضد لرزش: نقطه درد مشتری ناشی از شل شدن کانکتورها در اثر لرزش در دستگاه‌های اتوماسیون/خودرو را حل می‌کند.
- پلاستیک UL94V-0 بدون هالوژن، ایمن تر برای لوازم خانگی و کنترل صنعتی
- مجموعه کامل تولید داخلی: سر پین، محفظه، پایانه های چین دار، زنجیره تامین پایدار
- زمان کوتاه برای نمونه ها و تولید انبوه، سفارشی سازی تعداد پین های انعطاف پذیر
- بازرسی 100٪ دقیق قبل از حمل و نقل، نرخ شکست تماس پایین
برنامه
✅ ماژول های اتوماسیون صنعتی، سروو و کنترل قدرت
✅ لوازم خانگی، منبع تغذیه و واحد شارژ
✅ اتصالات برق و سیگنال داخلی خودرو
✅ تجهیزات پزشکی، مخابرات و سیستم های مدیریت باتری
✅ اتصال برق سیم به برد PCB
روش بسته بندی
- استاندارد: بسته بندی کیسه ضد الکتریسیته ساکن
- اختیاری: بسته بندی جعبه کارتن سفید / خنثی. برچسب بسته بندی سفارشی و بارکد در صورت درخواست موجود است.
روش پرداخت
EXW، FOB، CIF، CPT، T/T، L/C موجود است
زمان سرب
- نمونه: 3 روز کاری
- سفارش انبوه: 1-2 هفته
گواهی کارخانه و خدمات سفارشی
- گواهینامه ها: UL، RoHS، REACH، ISO9001
- MOQ: MOQ کم برای موارد استاندارد
- نمونه سیاست:پشتیبانی از نمونه های رایگان / تحویل سریع نمونه.خدمات سفارشی: تعداد پین های سفارشی، ضخامت آبکاری، مونتاژ مهار کابل، بسته بندی و علامت گذاری ویژه.
راهنمای انتخاب مشتری
- تأیید تعداد پین: 22P ~ 2استاندارد 16P در انبار؛ برای مدارهای طولانی تر با ما تماس بگیرید
- کاهش جریان: هنگامی که چندین پین در دمای محیط بالا با هم قرار می گیرند، جریان نامی را کاهش دهید
- محیط ارتعاشی: برای جلوگیری از جفت نشدن غیرمنتظره باید از نسخه فلزی چفت استفاده شود
- انتخاب مواد: پیش فرض UL94V0 بدون هالوژن؛ در صورت نیاز به چرخه جفت گیری طولانی، آبکاری طلا را مشخص کنید
- طراحی PCB: برای جایگزینی مستقیم از استاندارد 43045 پیروی کنید. مشخصات دمای لحیم کاری را قبل از تولید انبوه بررسی کنید
سوالات متداول
1. س: آیا کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای من ارسال کنید تا همه محصولات خود را بررسی کنم؟
پاسخ: بله، می توانید به صورت آنلاین با ما تماس بگیرید یا برای دریافت کاتالوگ ایمیل ارسال کنید.
2. س: من نمی توانم محصول را در کاتای شما پیدا کنملوگو آیا می توانید این محصول را برای من درست کنید؟
A: کاتالوگ ما بیشتر محصولات ما را نشان می دهد، اما نه همه. فقط به ما بگویید چه محصولی نیاز دارید و چه تعداد می خواهید. در صورت نداشتن می توانیم قالب جدیدی را نیز برای تولید آن طراحی و بسازیم. برای مرجع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می کشد.
3. س: آیا می توانید یک نمونه ارائه دهید؟ آیا این نمونه ها رایگان هستند؟
A: بله، ما 5-10 عدد نمونه رایگان اتصال دهنده را برای آزمایش ارائه می دهیم. اما شما باید هزینه ارسال را بپردازید
4. س: در مورد زمان تحویل شما چیست؟
A: کالاهای موجود در ظرف 1 روز تحویل داده می شوند. کالاهای سفارشی ظرف 5-7 روز تحویل داده می شوند
5. س: چگونه سفارش خود را ارسال کنم؟
A: برای بسته های کوچک، آنها را با Express ارسال کنید، مانند DHL، FedEx، UPS، TNT، EMS. این خدمات درب به درب است. برای بسته های بزرگ، می توانیم آنها را از طریق هوا یا از طریق دریا ارسال کنیم. ما از کارتن های استاندارد صادراتی استفاده می کنیم. ما مسئول هر گونه خسارت محصول در هنگام تحویل هستیم.
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: Weaccept T/T (انتقال سیمی)، Western Union و PayPal. لطفاً مطمئن شوید که می توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می توانید در RMB پرداخت کنید. مشکلی نیست
7. س: در مورد کنترل کیفیت شرکت شما چطور؟
A: به شدت ISO9001 را دنبال کنید. IQC، OQC، IPQC، و QA 10٪ از کارکنان ما را تشکیل می دهند. تمام محصولات ما توسط CCD تست خواهند شد.
8. س: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. از آنجایی که ما اقلام بسیار زیادی داریم، غیرممکن است که همه قیمت‌های آنها را در یک لیست فهرست کنیم و قیمت‌ها به دلیل هزینه و مقدار مواد همیشه در حال تغییر هستند. و شما می توانید لیستی از تمام موارد مورد نیاز خود را به ما بدهید. ما یک به یک با دقت تایید می کنیم و مشخصات و لیست قیمت را به شما می دهیم
9. س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی بسازید؟
ج: بله. ما تعداد زیادی سفارشی ساخته ایم
محصولات برای مشتریان قبلی ما (عمدتا مهار سیم). در مورد بسته بندی سفارشی، هیچ مشکلی وجود ندارد که ما لوگو یا سایر اطلاعات شما را روی بسته قرار دهیم. فقط باید به این نکته اشاره کرد که هزینه اضافی دارد.
10. س: چه گواهی هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
