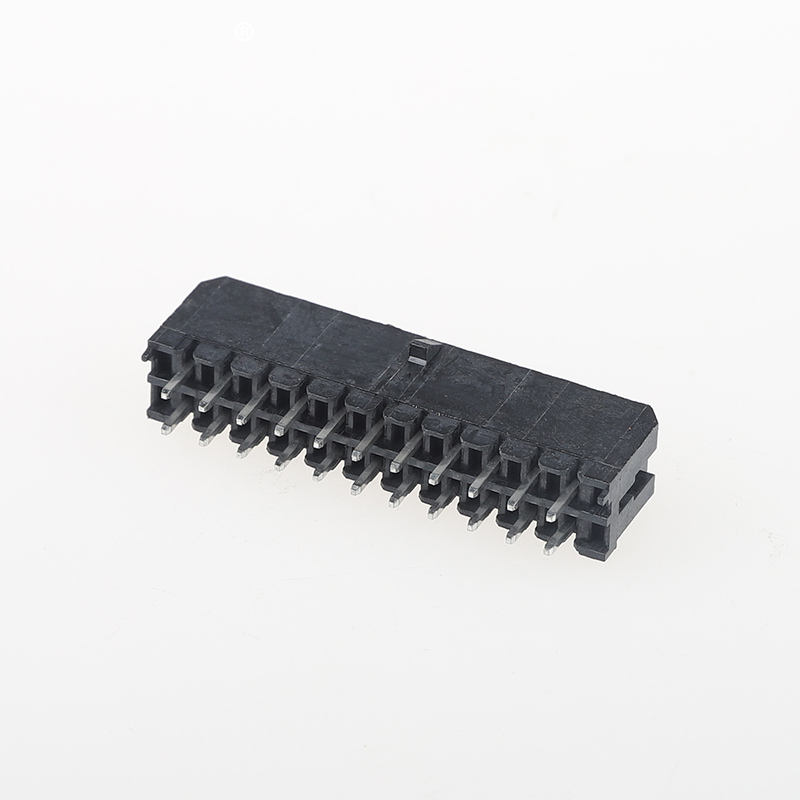

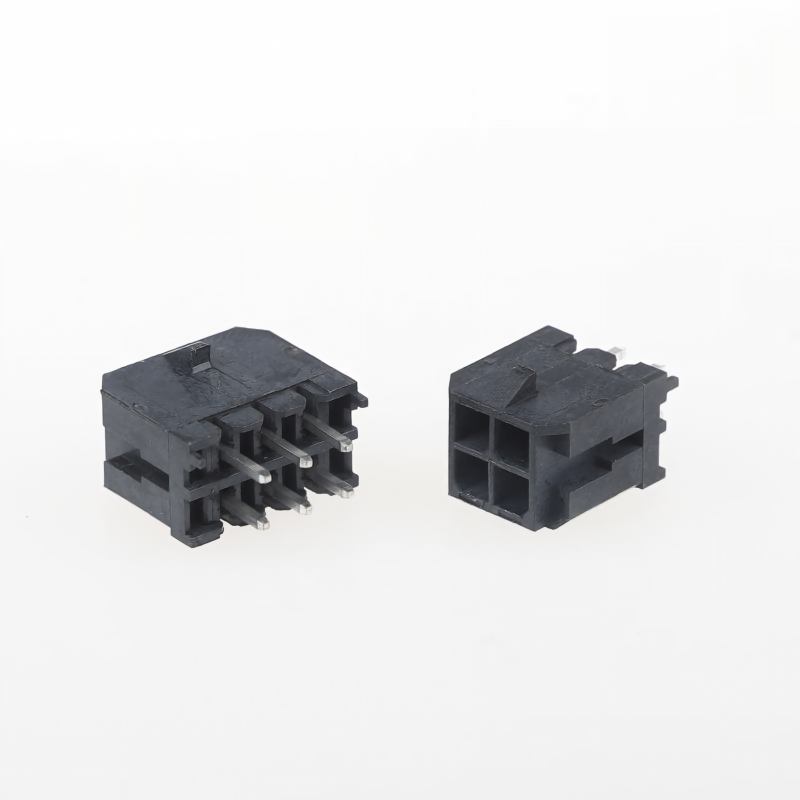

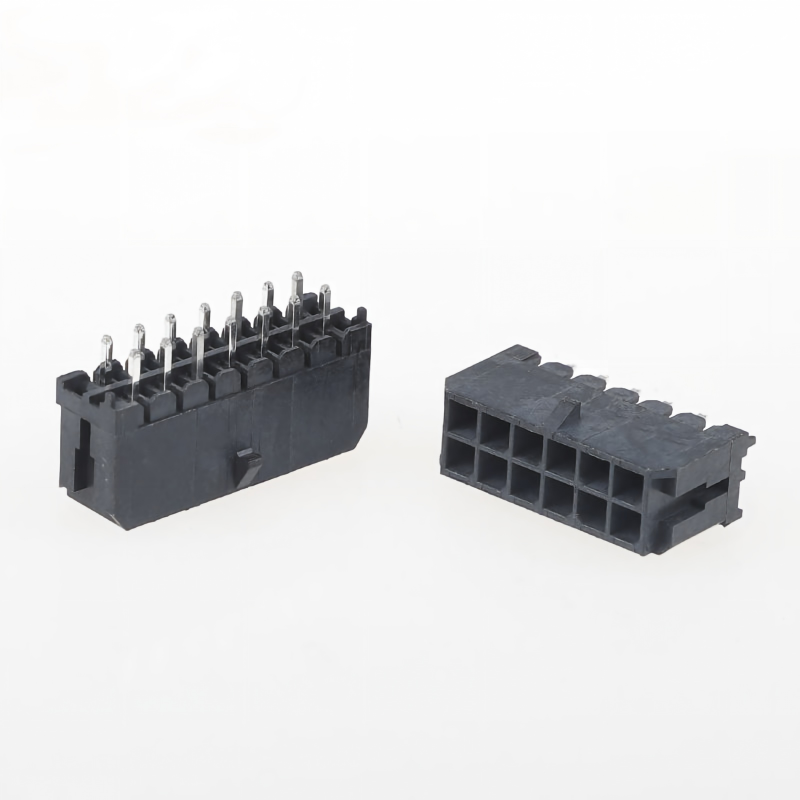

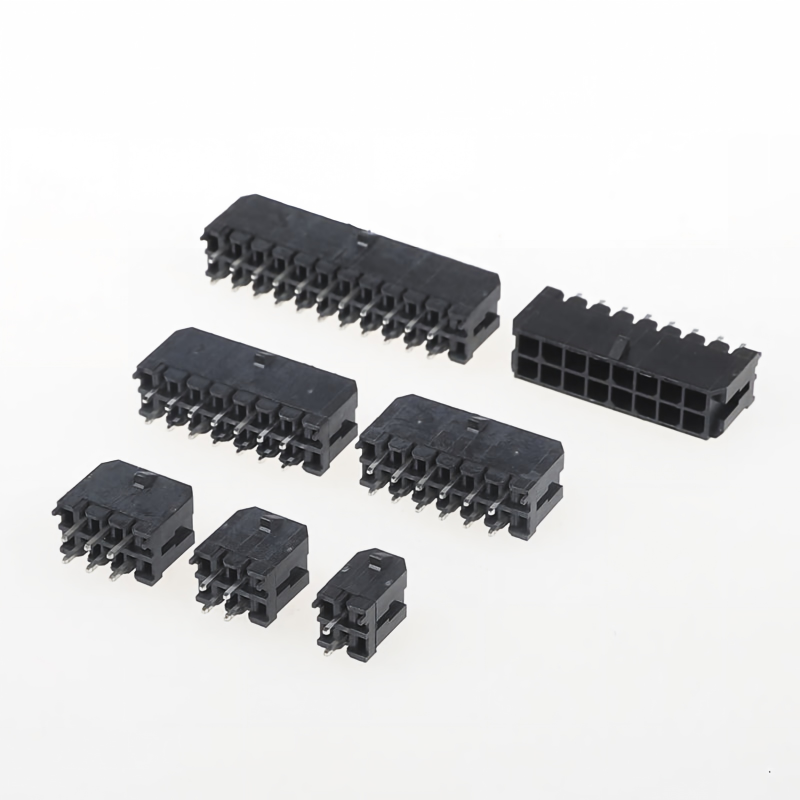

کانکتور MX با گام 3.0 میلی‌متر، دو ردیفه، با قفل و پین مستقیم، کانکتور سیم به برد
نکات برجسته محصول
- طراحی قفل مثبت: ضد جدا شدن، پس از اتصال کامل، صدای کلیک و حس لمسی قابل شنیدن و لمس را فراهم می‌کند، از جدا شدن کانکتور در اثر لرزش مداوم برای کاربردهای صنعتی و خودرویی جلوگیری می‌کند
- جنس بدنه: مقاوم در برابر شعله UL94V-0، بدون هالوژن، مطابق با RoHS و REACH
- عرضه مجموعه کامل: به صورت کیت کامل شامل بدنه + ترمینال‌های crimp فروخته می‌شود، بدون دردسر تامین جداگانه
- دو ردیفه، گام 3.0 میلی‌متر، هدر پین مستقیم از طریق سوراخ، ساختار قطبی ضد اشتباه
- محدوده دمایی وسیع، مقاومت تماسی پایدار برای انتقال برق و سیگنال
مشخصات فنی
| دسته بندی |
مورد |
پارامتر |
| عملکرد الکتریکی |
جریان نامی |
حداکثر 10 آمپر در هر پین |
| ولتاژ نامی |
600 ولت AC/DC |
| مقاومت تماسی |
≤10mΩ |
| مقاومت عایقی |
≥5000MΩ |
| ولتاژ قابل تحمل |
1500 ولت AC برای 1 دقیقه |
| عملکرد مکانیکی |
گام |
3.0 میلی‌متر، دو ردیفه |
| چرخه‌های اتصال |
≥500 بار |
| مقاومت در برابر لرزش |
10-2000 هرتز، بدون قطع و بدون جدا شدن |
| ساختار قفل |
قفل مثبت، قطبی |
| جنس و آبکاری |
بدنه |
نایلون 66، UL94V-0، بدون هالوژن |
| جنس ترمینال |
آلیاژ مس |
| آبکاری |
آبکاری قلع (آبکاری طلا اختیاری) |
| محیط |
دمای عملیاتی |
-40℃ تا +105℃ |
| انطباق |
RoHS 2.0، REACH |
| راهنمای لحیم کاری |
روش لحیم کاری |
لحیم کاری موجی از طریق سوراخ / لحیم کاری دستی |
| دمای لحیم کاری و زمان |
حداکثر 260℃، ≤5 ثانیه |
| محدوده سیم |
18-24AWG |
مرجع متقابل / جایگزین جایگزین
جایگزین مستقیم برای سری کانکتورهای معروف جهانی، همان ابعاد و تخصیص پین برای صرفه‌جویی در بازطراحی PCB:
- Molex: سری Micro-Fit 3.0: 43020، 43025، 43030، 43045
- JST: سری معادل دو ردیفه با گام 3.0 میلی‌متر سیم به برد
- AMP(TE): معادل کانکتور برق دو ردیفه با گام 3.0 میلی‌متر
توجه: قبل از تولید انبوه، تعداد پین و ابعاد مکانیکی را تأیید کنید. نمونه‌ها برای اعتبارسنجی کامل موجود هستند.
مزایای محصول
- قفل ضد لرزش: مشکل مهندسان را حل می‌کند: جدا شدن تصادفی در اثر لرزش صنعتی/خودرویی
- پلاستیک UL94V-0 و بدون هالوژن، مطابق با الزامات سختگیرانه ایمنی آتش‌سوزی و محیط زیست برای لوازم خانگی و کنترل صنعتی
- بسته مونتاژ کامل را تامین می‌کند: بدنه + ترمینال‌ها با هم، BOM و خرید را ساده می‌کند
- ترمینال آلیاژ مس پایدار با آبکاری قلع قابل اعتماد، مقاومت تماسی کم، عمر طولانی
- سازگار با Molex / JST / TE AMP، هزینه بازطراحی PCB را کاهش می‌دهد
- زمان تحویل سریع نمونه و تولید انبوه، سفارشی‌سازی انعطاف‌پذیر
کاربرد
تجهیزات اتوماسیون صنعتی، PLC، درایور سروو
لوازم خانگی: تهویه مطبوع، آبگرمکن، ماشین لباسشویی، منبع تغذیه
کنترل داخلی خودرو، اتصال سیگنال و برق مدیریت باتری
ماژول برق، درایور LED، تجهیزات پزشکی، کنتور هوشمند
روش بسته‌بندی
- استاندارد: بسته‌بندی کیسه ضد الکتریسیته ساکن
- اختیاری: بسته‌بندی جعبه کارتن سفید / خنثی. برچسب بسته‌بندی سفارشی و بارکدها در صورت درخواست موجود است.
روش پرداخت
EXW، FOB، CIF، CPT، T/T، L/C موجود است
زمان تحویل
- نمونه‌ها: 3 روز کاری
- سفارش انبوه: 1-2 هفته
گواهینامه کارخانه و خدمات سفارشی
- گواهینامه‌ها: UL، RoHS، REACH، ISO9001
- MOQ: MOQ پایین برای اقلام استاندارد
- سیاست نمونه: نمونه‌های رایگان موجود است/ تحویل سریع نمونه. خدمات سفارشی: تعداد پین سفارشی، ضخامت آبکاری، مونتاژ دسته سیم، بسته‌بندی و علامت‌گذاری ویژه.
راهنمای انتخاب مشتری
- تعداد پین مورد نیاز را تأیید کنید: 22P تا 212P استاندارد؛ تعداد پین سفارشی موجود است
- گیج سیم و حداکثر جریان کاری را تأیید کنید
- محیط با لرزش زیاد: باید از نسخه قفل شده با سگک استفاده شود تا از جدا شدن جلوگیری شود
- پروژه نیازمند ایمنی آتش‌سوزی: نسخه UL94V0 + بدون هالوژن را تأیید کنید
- جایگزینی برند متقابل: قبل از تولید انبوه، نمونه‌ها را برای بررسی اتصال تست کنید
- لحیم کاری: حد دمای لحیم کاری از طریق سوراخ را رعایت کنید تا از ذوب شدن بدنه پلاستیکی جلوگیری شود
سوالات متداول
1. س: آیا کاتالوگ دارید؟ آیا می‌توانید کاتالوگ را برای بررسی تمام محصولات خود برای من ارسال کنید؟
پاسخ: بله، می‌توانید به صورت آنلاین با ما تماس بگیرید یا ایمیل ارسال کنید تا کاتالوگ را دریافت کنید.
2. س: محصول را در کاتالوگ شما پیدا نمی‌کنم. آیا می‌توانید این محصول را برای من بسازید؟پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می‌دهد، اما نه همه. فقط به ما اطلاع دهید که چه محصولی نیاز دارید و چه تعداد می‌خواهید. اگر آن را نداشته باشیم، می‌توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می‌کشد.
3. س: آیا می‌توانید نمونه ارائه دهید؟ آیا این نمونه‌ها رایگان هستند؟
پاسخ: بله، ما 5-10 قطعه نمونه رایگان کانکتور برای تست ارائه می‌دهیم. اما شما باید هزینه حمل و نقل را پرداخت کنید.
4. س: زمان تحویل شما چقدر است؟
پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می‌شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می‌شوند.
5. س: چگونه سفارش خود را ارسال کنم؟
پاسخ: برای بسته‌های کوچک، آنها را با اکسپرس، مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته‌های بزرگ، می‌توانیم آنها را از طریق هوایی یا دریایی ارسال کنیم. ما از کارتن‌های صادراتی استاندارد استفاده می‌کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل هستیم.
6. س: چه نوع پرداختی را قبول می‌کنید؟ آیا می‌توانم به یوان چین پرداخت کنم؟
پاسخ: ما T/T (انتقال بانکی)، Western Union و PayPal را قبول می‌کنیم. لطفاً مطمئن شوید که می‌توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می‌توانید به یوان چین پرداخت کنید. مشکلی نیست.
7. س: کنترل کیفیت شرکت شما چگونه است؟
پاسخ: به شدت از ISO9001 پیروی می‌کند. IQC، OQC، IPQC و QA 10٪ از کارکنان ما را تشکیل می‌دهند. تمام محصولات ما توسط CCD تست خواهند شد.
8. س: من لیست قیمت تمام محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت تمام محصولات خود را نداریم. از آنجایی که تعداد زیادی کالا داریم، لیست کردن تمام قیمت‌ها غیرممکن است و قیمت‌ها بر اساس هزینه‌های مواد و مقدار تغییر می‌کنند. و شما می‌توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما به دقت یکی یکی تأیید می‌کنیم و لیست مشخصات و قیمت را به شما می‌دهیم.
9. س: آیا می‌توانید محصولات سفارشی و بسته‌بندی سفارشی بسازید؟
پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته‌ایم (عمدتاً دسته‌های سیم). در مورد بسته‌بندی سفارشی، مشکلی نیست؛ می‌توانیم لوگو یا اطلاعات دیگر شما را روی بسته قرار دهیم. فقط باید اشاره کرد که این هزینه اضافی دارد.
10. س: چه گواهینامه‌هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
