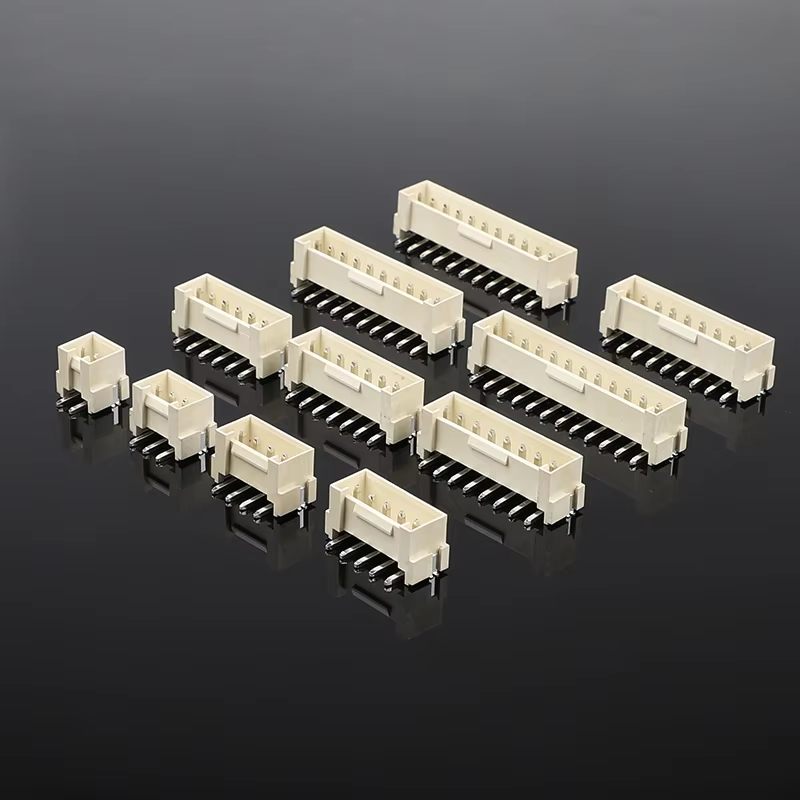

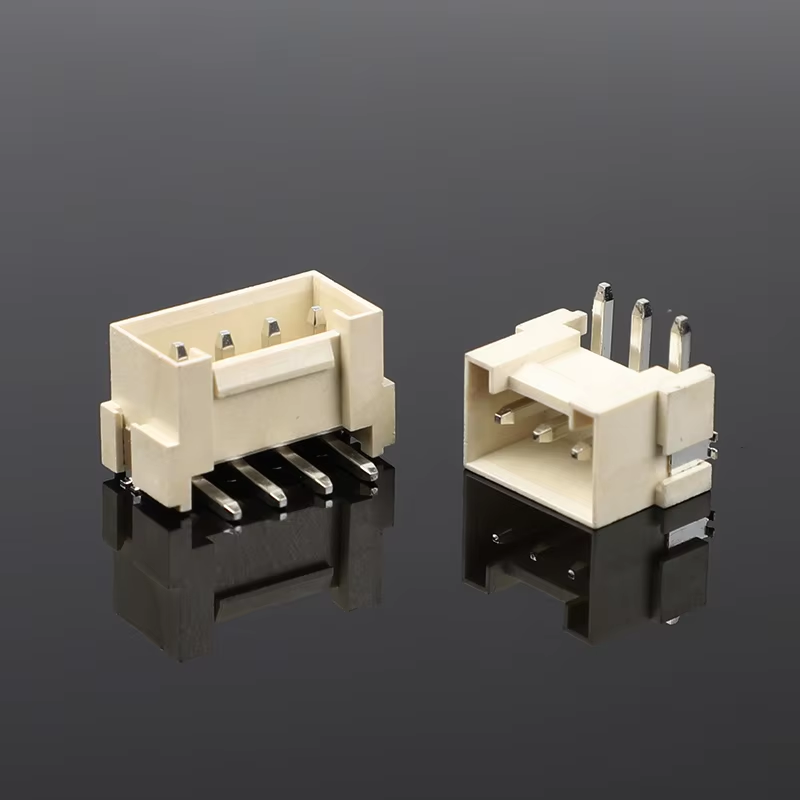

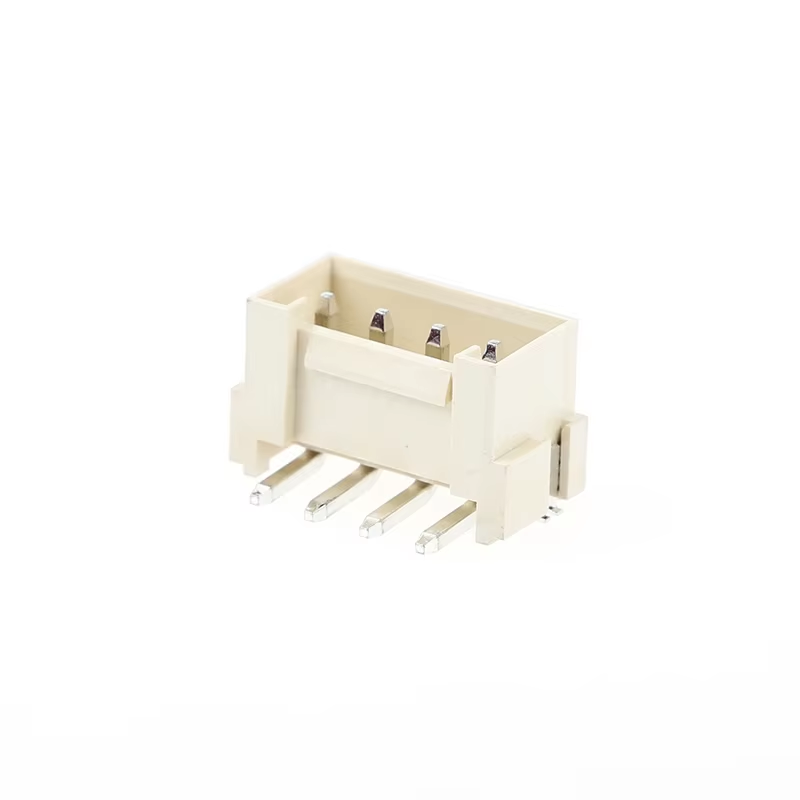

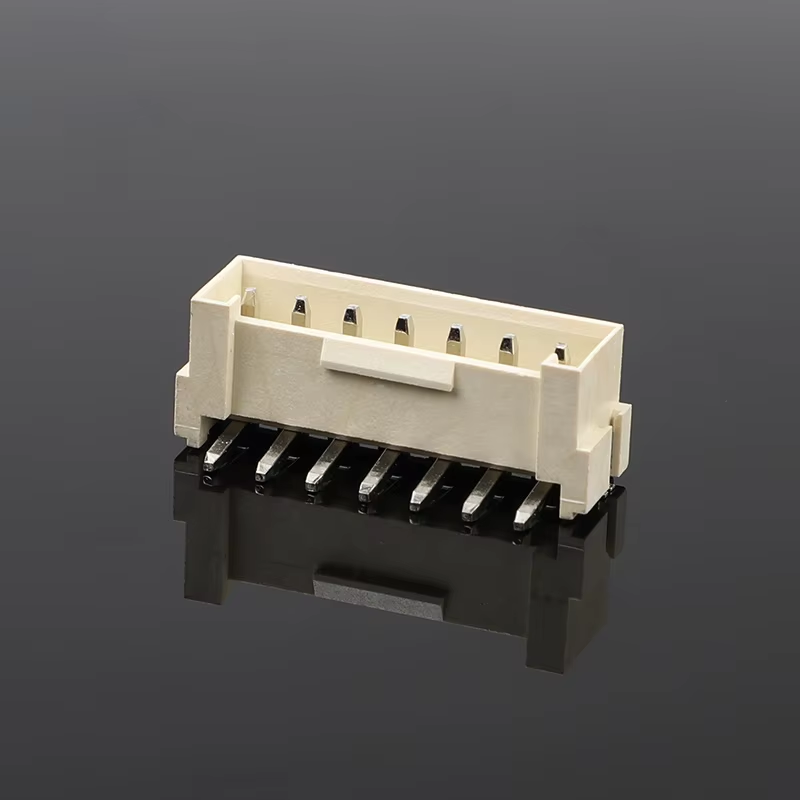

کانکتورهای دو ردیفه با گام 4.2 میلیمتر با پین قفل‌شونده، کانکتور پلاگ افقی، کانکتور سیم به برد
نکات برجسته محصول
- گام: 4.2 میلیمتر، دو ردیفه، نوع افقی با پین قفل‌شونده، سیم به برد
- محفظه مقاوم در برابر شعله UL94V-0، بدون هالوژن برای استفاده در لوازم خانگی و صنعتی
- طراحی قفل ضد سقوط: از جدا شدن ناخواسته در اثر لرزش شدید (محیط صنعتی و خودرو) جلوگیری می‌کند
- مجموعه پشتیبانی کامل: محفظه و ترمینال‌های مطابق موجود است
- تماس الکتریکی پایدار، مونتاژ و عملیات پرس آسان
مشخصات فنی
| مورد |
جزئیات |
| عملکرد الکتریکی |
جریان نامی: حداکثر 9 آمپر در هر مدار
ولتاژ نامی: 250 ولت AC
مقاومت تماسی: ≤10mΩ
مقاومت عایقی: ≥1000MΩ
ولتاژ قابل تحمل: 1500 ولت AC/دقیقه |
| عملکرد مکانیکی |
گام: 4.2 میلیمتر، دو ردیفه
جهت اتصال: پلاگ افقی
چرخه‌های اتصال: ≥500 بار
قفل: قفل‌شونده، ضد جدا شدن در اثر لرزش |
| جنس و آبکاری |
محفظه: PBT UL94V-0، بدون هالوژن
ترمینال: آلیاژ مس
آبکاری: آبکاری قلع (آبکاری طلا اختیاری) |
| عملکرد محیطی |
دمای عملیاتی: -40℃ ~ +105℃
مطابق با RoHS |
| راهنمای لحیم‌کاری |
لحیم‌کاری مجدد: حداکثر 260℃، حداکثر 10 ثانیه
لحیم‌کاری موجی: حداکثر 250℃ |
ارجاع متقابل / جایگزین جایگزین
جایگزین سازگار برای سری JST / Molex / TE AMP:
- JST: سری EH 4.2 میلیمتر دو ردیفه
- Molex: سری 3901 4.2 میلیمتر دو ردیفه سیم به برد
- TE AMP: کانکتورهای سیم به برد دو ردیفه با گام 4.2 میلیمتر قفل‌شونده
توجه: قبل از جایگزینی مستقیم، تعداد پین و ابعاد مکانیکی را بررسی کنید.
ویژگی‌های محصول
- قفل داخلی، ضد جدا شدن موثر در برابر لرزش و ضربه
- محفظه PBT بدون هالوژن UL94V-0، مقاومت بالا در برابر شعله
- نصب افقی روی برد، صرفه‌جویی در فضای PCB
- محفظه و ترمینال‌های پرس جداگانه، مونتاژ انعطاف‌پذیر سیم‌کشی
- ترمینال‌های قلع‌اندود پایدار، مقاومت تماسی پایین
مزایای محصول
- قفل مقاوم در برابر لرزش، مشکل خطر اتصال شل در محیط‌های صنعتی/خودرویی سخت را حل می‌کند
- مواد با ایمنی بالا: UL94V0 + بدون هالوژن، مطابق با استانداردهای سخت‌گیرانه لوازم خانگی و صنعتی
- تامین مجموعه کامل: محفظه + ترمینال در انبار، نیازی به تهیه قطعات جداگانه نیست
- کنترل ابعاد دقیق، قابلیت تعویض خوب با برندهای معروف بین‌المللی
- جایگزین مقرون به صرفه بدون قربانی کردن قابلیت اطمینان
کاربرد
- تجهیزات کنترل صنعتی
- لوازم خانگی (یخچال، ماشین لباسشویی، اجاق گاز)
- سیم‌کشی کمکی خودرو
- منبع تغذیه و UPS
- ماژول‌های درایور LED
- تجهیزات ابزار دقیق و اندازه‌گیری
روش بسته‌بندی
- استاندارد: بسته‌بندی کیسه ضد الکتریسیته ساکن
- اختیاری: بسته‌بندی جعبه کارتن سفید / خنثی. برچسب بسته‌بندی سفارشی و بارکدها در صورت درخواست موجود است.
روش پرداخت
EXW، FOB، CIF، CPT، T/T، L/C موجود است
زمان تحویل
- نمونه‌ها: 3 روز کاری
- سفارش انبوه: 1-2 هفته
گواهینامه کارخانه و خدمات سفارشی
- گواهینامه‌ها: UL، RoHS، REACH، ISO9001
- MOQ: MOQ پایین برای اقلام استاندارد
- سیاست نمونه: نمونه‌های رایگان موجود است / تحویل سریع نمونه.خدمات سفارشی: تعداد پین سفارشی، ضخامت آبکاری، مونتاژ سیم‌کشی، بسته‌بندی و علامت‌گذاری ویژه.
- راهنمای انتخاب مشتری
تایید نیاز پین و بار جریان
- بررسی دمای کاری و سطح لرزش تجهیزات شما
- بررسی جای پا روی PCB (پلاگ افقی)
- تایید نیاز مواد: بدون هالوژن / درجه مقاومت در برابر شعله
- بررسی متقابل با شماره قطعه برند اصلی برای جایگزینی
- درخواست نمونه‌های رایگان برای پیش‌تست قبل از پذیرش پروژه انبوه
- سوالات متداول
1. س: آیا کاتالوگ دارید؟ می‌توانید کاتالوگ را برای بررسی تمام محصولاتتان برای من ارسال کنید؟
پاسخ: بله، می‌توانید به صورت آنلاین با ما تماس بگیرید یا ایمیل ارسال کنید تا کاتالوگ را دریافت کنید.
2. س: محصول را در کاتالوگ شما پیدا نمی‌کنم. می‌توانید این محصول را برای من بسازید؟
پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می‌دهد، اما نه همه. فقط کافی است بدانید چه محصولی نیاز دارید و چه مقدار می‌خواهید. اگر آن را نداشته باشیم، می‌توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می‌کشد.3. س: آیا می‌توانید نمونه ارائه دهید؟ آیا این نمونه‌ها رایگان هستند؟
پاسخ: بله، ما 5-10 قطعه نمونه رایگان کانکتور برای تست ارائه می‌دهیم. اما شما باید هزینه حمل و نقل را پرداخت کنید.
4. س: زمان تحویل شما چقدر است؟
پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می‌شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می‌شوند.
5. س: چگونه سفارش من را ارسال می‌کنید؟
پاسخ: برای بسته‌های کوچک، آنها را با اکسپرس، مانند DHL، FedEx، UPS، TNT، EMS ارسال می‌کنیم. این سرویس درب به درب است. برای بسته‌های بزرگ، می‌توانیم آنها را از طریق هوایی یا دریایی ارسال کنیم. ما از کارتن‌های صادراتی استاندارد استفاده می‌کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل هستیم.
6. س: چه نوع پرداختی را قبول می‌کنید؟ آیا می‌توانم به یوان پرداخت کنم؟
پاسخ: ما T/T (انتقال بانکی)، وسترن یونیون و پی‌پال را قبول می‌کنیم. لطفاً اطمینان حاصل کنید که ما همان مبلغ فاکتور را دریافت می‌کنیم. و شما می‌توانید به یوان پرداخت کنید. مشکلی نیست.
7. س: کنترل کیفیت شرکت شما چگونه است؟
پاسخ: به شدت از ISO9001 پیروی می‌کنیم. IQC، OQC، IPQC و QA 10٪ از کارکنان ما را تشکیل می‌دهند. تمام محصولات ما توسط CCD تست خواهند شد.
8. س: من لیست قیمت تمام محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت تمام محصولات خود را نداریم. چون تعداد اقلام ما بسیار زیاد است، لیست کردن تمام قیمت‌ها غیرممکن است و قیمت‌ها بر اساس هزینه‌های مواد و مقدار تغییر می‌کنند. و شما می‌توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما با دقت یکی یکی تأیید می‌کنیم و لیست مشخصات و قیمت را به شما می‌دهیم.
9. س: آیا می‌توانید محصولات سفارشی و بسته‌بندی سفارشی بسازید؟
پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته‌ایم (عمدتاً سیم‌کشی). در مورد بسته‌بندی سفارشی، مشکلی نیست؛ می‌توانیم لوگو یا اطلاعات دیگر شما را روی بسته قرار دهیم. فقط باید اشاره کرد که این هزینه اضافی دارد.
10. س: چه گواهینامه‌هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
