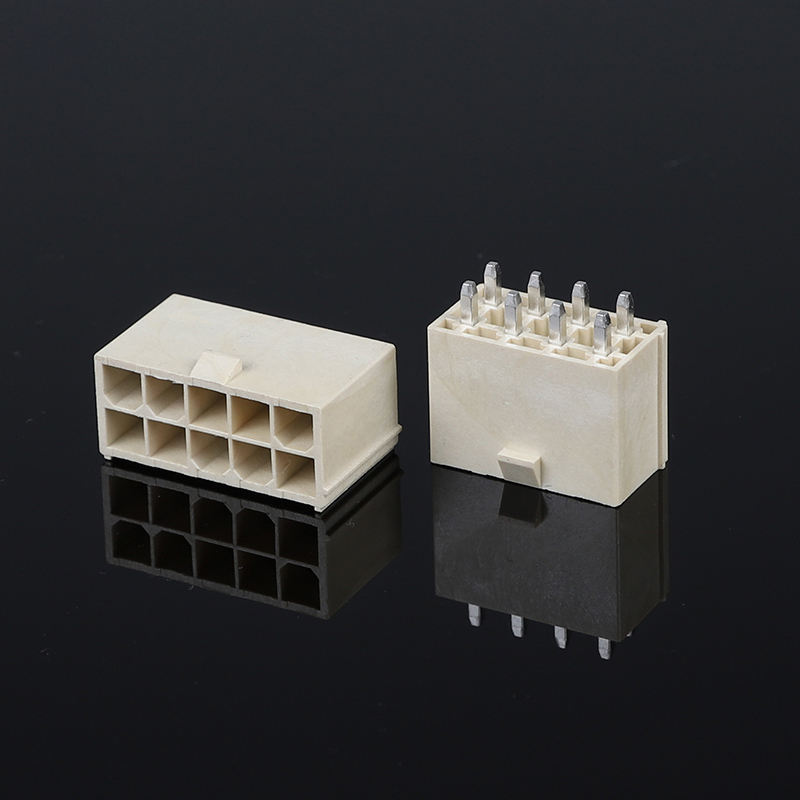

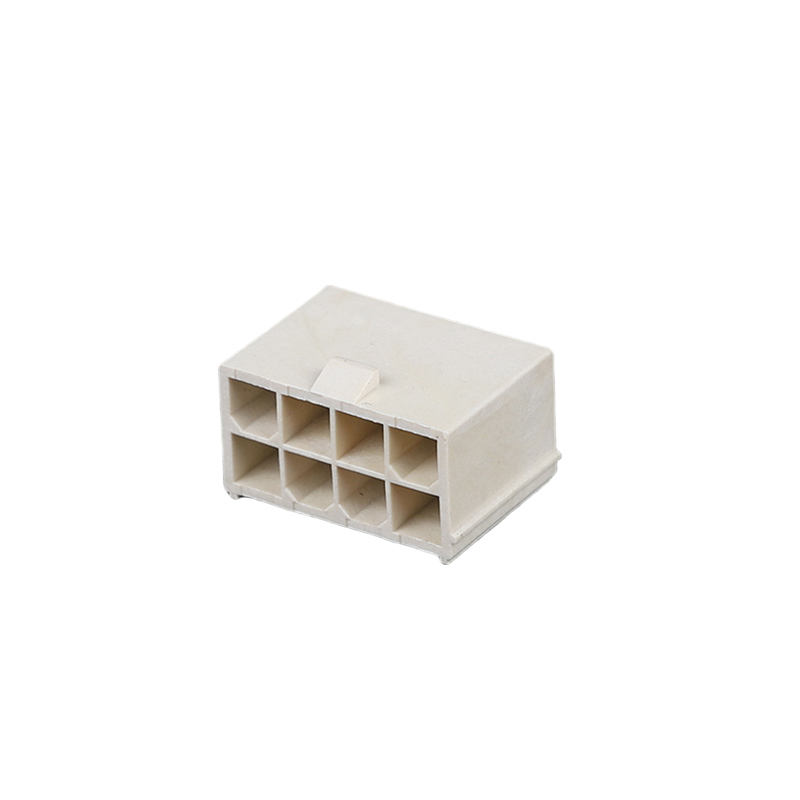

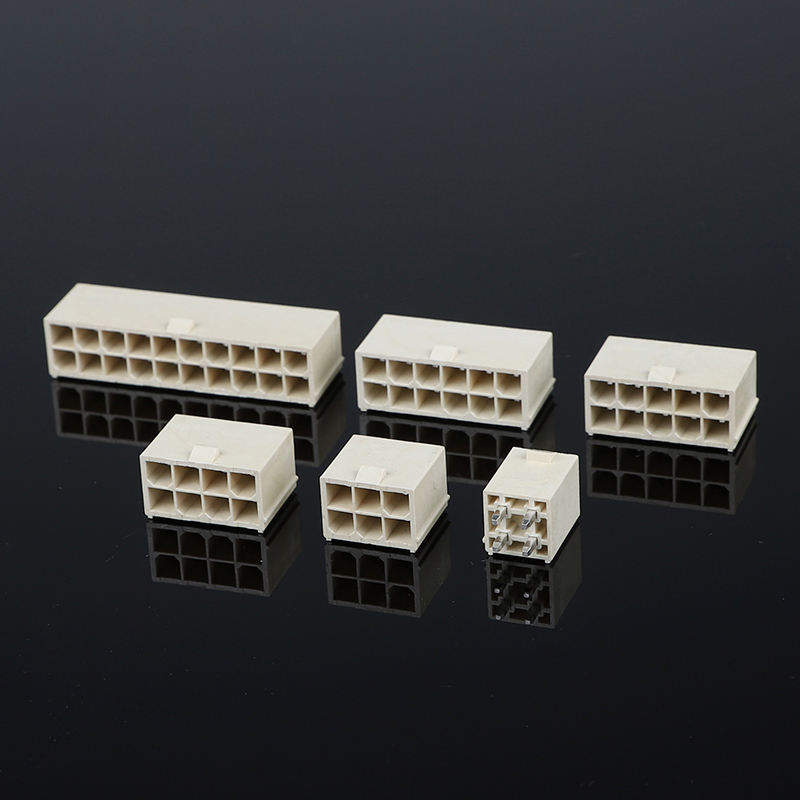

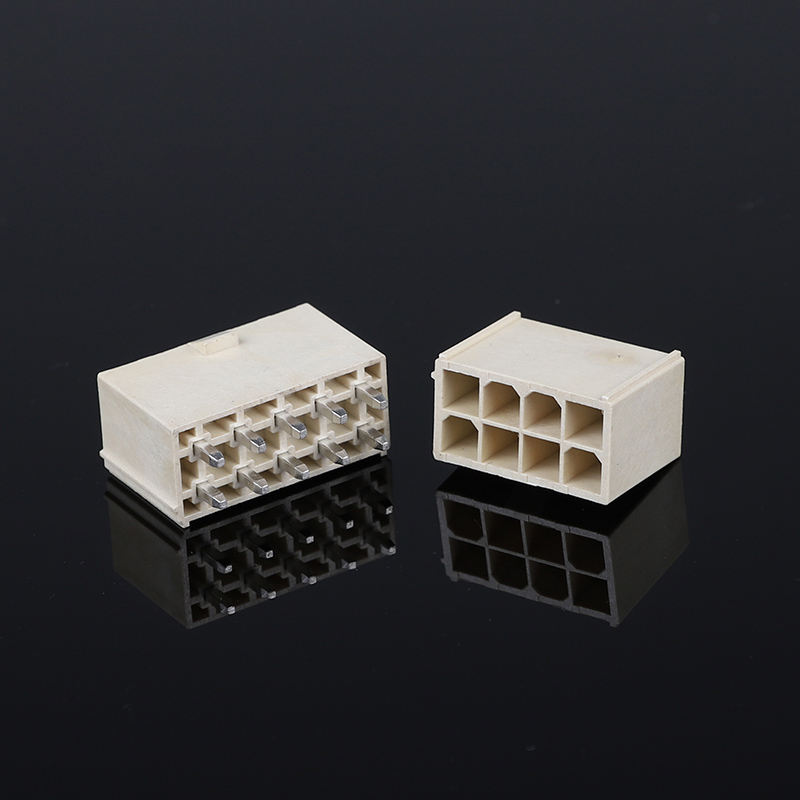

خلاصه خلاصه: 4.2mm pitch 5557/5569 دو ردیف قطب مستقیم ATX اتصال قدرت، LCP خانه دمای بالا، UL94V-0، بدون هالوجن.طراحی قفل ضد تخلیه برای کاربردهای صنعتی و خودرو با لرزش شدید. اجاره کامل و ترمینال در دسترس است
نکات برجسته محصول
✅مقاومت در برابر شعله و مواد زیست محیطی: خانه LCP، درجه بندی شعله UL94V- 0، بدون هالوجن، نیازهای محیط زیست صنعتی و لوازم خانگی را برآورده می کند
✅ضد ارتعاش ضد جدا کردن دو قفل: قفل قفل دو ردیف تقویت شده، جلوگیری از قطع تصادفی تحت شوک و ارتعاش مداوم در محیط های صنعتی / ماشین خشن
✅اجزای تطابق کامل: مجموعه کامل از جمله پوشش پلاستیکی (شکل) + ترمینال های crimp، خرید یک نقطه
✅مواد LCP با دمای بالا: عملکرد پایدار در هنگام جوش SMT، مقاومت در برابر دمای محیط کار بالا
مشخصات فنی
| ماده |
جزئیات |
| ارتفاع |
4.2 میلی متر |
| ساختار |
دو ردیف، پیچ مستقیم، قفل قفل |
| مدل |
سری 5557 / 5569 |
| عملکرد الکتریکی |
| جریان نامی |
9A در هر مدار |
| ولتاژ نامی |
250 ولت AC |
| مقاومت تماس |
≤20mΩ |
| مقاومت عایق |
≥1000MΩ |
| مقاومت در برابر ولتاژ |
1500 ولت AC برای 1 دقیقه |
| عملکرد مکانیکی |
| چرخه های ورودی / خارج کردن |
≥1000 بار |
| قدرت قفل کردن |
دو قفل تقویت شده، ضد تکثیر در معرض لرزش |
| نیروی نگهدارنده تماس |
با استاندارد آزمایش لرزش و شوک IEC مطابقت دارد |
| مواد، پوشش و محیط زیست |
| مواد مسکن |
LCP با دمای بالا |
| کلاس شعله |
UL94V-0، بدون هالوجن |
| مواد پایه ترمینال |
آلیاژ مس |
| پوشش |
چدن (چدن طلا اختیاری است) |
| دمای عملیاتی |
-40°C ~ +125°C |
| راهنمای جوش |
سازگاری با جوشاندن SMT؛ دمای اوج بازپرداخت ≤260°C، حداکثر 10 ثانیه |
مرجع متقابل / جایگزینی جایگزین
جايگزيني مستقيم براي مارک هاي مشهور بين المللي:
- JST: سری 5557 / 5569
- مولکس: سری 3901
- TE (AMP): اتصالات سری قدرت ATX با پیچ 4.2mm
توجه: تعداد پین ها باید در هنگام استفاده از متقاطع مطابقت داشته باشد.
ویژگی های محصول
- 4.2mm ارتفاع استاندارد، دو ردیف طرح بند مستقیم، طراحی کلاسیکی سوکت تغذیه ATX
- مکانیسم قفل دو قفل، جلوگیری از عدم جفت گیری تصادفی تحت ارتعاش
- پلاستیک LCP با دمای بالا، در دمای بالا در محیط های جوش و کار پایدار است
- UL94V-0 ضد شعله، بدون هالوجن، سازگار با محیط زیست
- خانه کامل + راه حل ترمینال، مونتاژ آسان
مزایای محصول
- طراحی قفل ضد افت: حل مسئله درد مشتری از گشایش کانکتور و قطع اتصال تحت ارتعاش برای تجهیزات صنعتی و در هواپیما
- LCP مقاوم در برابر دمای بالا، بدون تغییر شکل در هنگام جوش مجدد
- کنترل مواد سختگیرانه: UL94V-0 + بدون هالوجن ، بر اساس بررسی ایمنی برای پروژه های صنعتی ، لوازم خانگی و قطعات اتومبیل
- Pin-to-pin سازگار با JST / Molex / TE، جایگزینی مناسب BOM بدون طراحی مجدد PCB
- عرضه مستقیم کارخانه؛ از شمارش پین سفارشی، پوشش و بسته بندی پشتیبانی می کند
درخواست
- منبع برق ATX PC
- تجهیزات کنترل صنعتی، پورت قدرت سرو
- لوازم خانگی (آبهای هوایی، اینورتر)
- ماژول های قدرت کمکی خودرو
- تجهیزات برق پزشکی
- راننده برق LED و باتری
روش بسته بندی
- استاندارد: بسته بندی کیسه ضد ایستاتیک
- اختیاری: بسته بندی باکس کارتن سفید / خنثی. برچسب بسته بندی سفارشی و بارکد در صورت درخواست در دسترس است.
روش پرداخت
EXW، FOB، CIF، CPT، T/T، L/C در دسترس است
زمان پیشرو
- نمونه ها: 3 روز کاری
- سفارش انبوه: 1-2 هفته
گواهی کارخانه و خدمات سفارشی
- گواهینامه: UL، RoHS، REACH، ISO9001
- MOQ: MOQ پایین برای اقلام استاندارد
- سیاست نمونه گیری: نمونه های رایگان در دسترس است-توليد سريع نمونهخدمات سفارشی: شمارش پین سفارشی، ضخامت پوشش، مونتاژ کابل، بسته بندی و علامت گذاری ویژه.
راهنمای انتخاب مشتری
- تعداد پین ها را قبل از جایگزینی برای مطابقت با رد پای تایید کنید
- برای سناریوهای ارتعاش بالا، انتخاب نسخه قفل دو قفل برای جلوگیری از عدم جفت گیری
- برای فرآیند جوشاندن: دمای جریان مجدد را تایید کنید ≤260°C
- برای پروژه های خودرو، گزارش کامل مواد و گواهینامه هالوجن را درخواست کنید
- در صورت نیاز به طلا، فروش را در مرحله نقل قول اطلاع دهید
سوالات عمومی
1. س: آیا شما یک کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود به من بفرستید؟
A: بله، شما می توانید با ما در اینترنت تماس بگیرید یا یک ایمیل برای دریافت کاتالوگ ارسال کنید.
2. س: من نمی توانم محصول را در کات شما پیدا کنممي توني اين محصول رو برام درست کني؟
A: کاتالوگ ما اکثر محصولات ما را نشان می دهد، اما نه همه آنها. فقط به ما بگویید که چه محصولی نیاز دارید، و چه تعداد می خواهید. اگر ما آن را نداشته باشیم، ما همچنین می توانیم یک قالب جدید را برای تولید آن طراحی و بسازیم.براي مرجع شما، ساخت یک قالب معمولی حدود 35 تا 45 روز طول می کشد.
3سوال: میشه نمونه ای ازش بدهید؟ این نمونه ها رایگان هستند؟
A: بله، ما ارائه 5-10 PC از نمونه های رایگان کانکتور برای آزمایش. اما شما باید هزینه حمل و نقل را پرداخت کنید
4سوال: زمان تحویل شما چطوره؟
A: کالاهای موجود در عرض 1 روز تحویل داده می شوند؛ کالاهای سفارشی در عرض 5-7 روز تحویل داده می شوند
5. س: چگونه به حمل سفارش من؟
A: برای بسته های کوچک، آنها را از طریق اکسپرس مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، ما می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتون های صادراتی استاندارد استفاده می کنیم.ما مسئول هر گونه آسیب محصولی هستیم که در طول تحویل رخ می دهد..
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: ما T / T ((تحویلی بانکی)) ، Western Union و PayPal را قبول می کنیم. لطفا اطمینان حاصل کنید که می توانیم همان مقدار را که فاکتور است دریافت کنیم. و شما می توانید در RMB پرداخت کنید. هیچ مشکلی نیست.
7. س: چطور در مورد کنترل کیفیت شرکت شما
A: ISO9001 را به شدت دنبال کنید. IQC، OQC، IPQC و QA 10٪ از کارکنان ما را تشکیل می دهند. تمام محصولات ما توسط CCD آزمایش می شوند.
8. س: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا شما لیست قیمت دارید؟
A: ما لیست قیمت همه محصولات خود را نداریم. چون ما موارد زیادی داریم، ناممکن است که همه قیمت ها را لیست کنیم، و قیمت ها بر اساس هزینه های مواد و کمیت تغییر می کنند.و شما می توانید به ما یک لیست از تمام موارد شما نیاز دارید؛ ما به دقت آنها را یکی به یکی تایید و به شما مشخصات و لیست قیمت
9س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی را انجام دهید؟
پاسخ: بله. ما تعداد زیادی از سفارشی ساخته شده
در مورد بسته بندی سفارشی، مشکلی وجود ندارد؛ ما می توانیم لوگو یا سایر اطلاعات خود را روی بسته بندی قرار دهیم.فقط بايد اشاره کنم که اين يه هزينه ي اضافي داره.
10. س: چه گواهینامه هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
