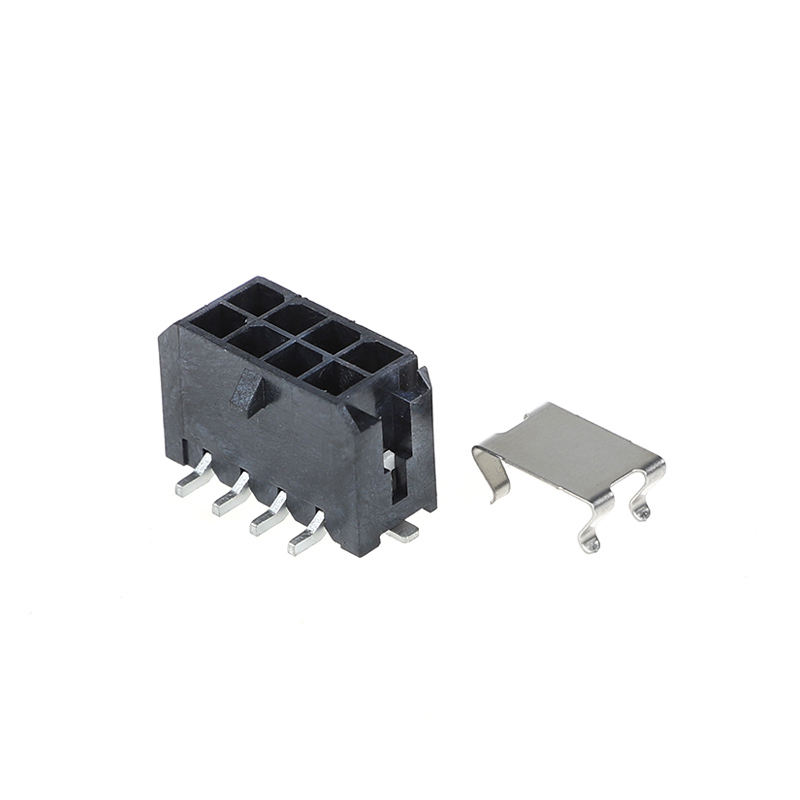

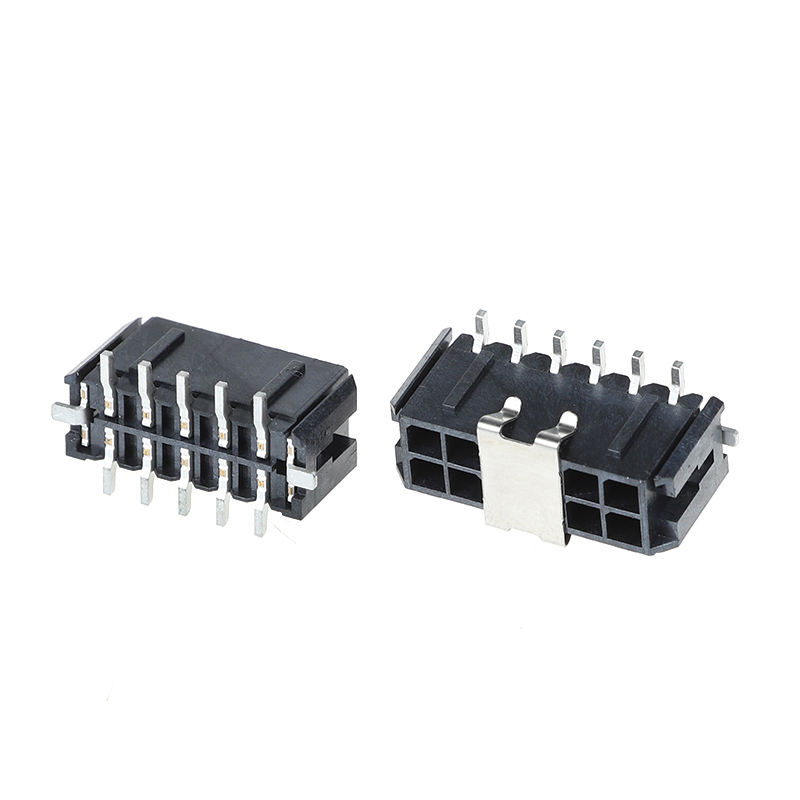

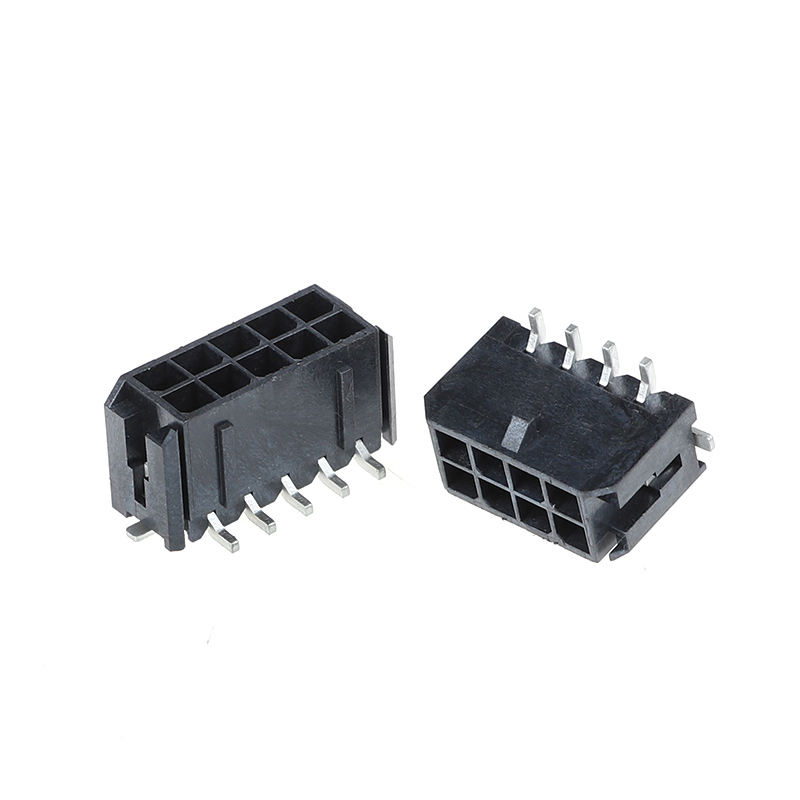

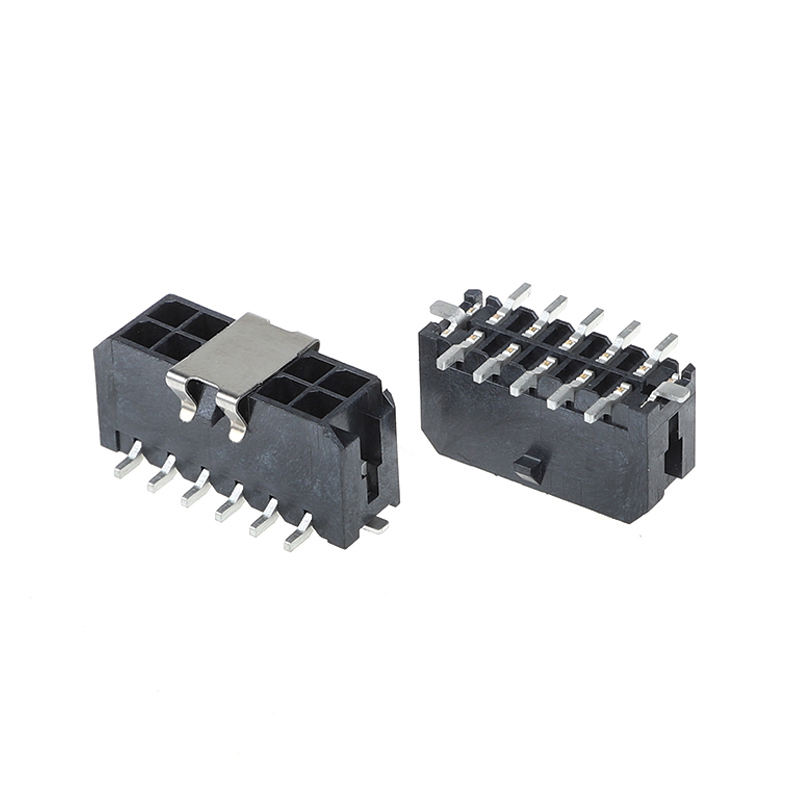

کانکتور خودرویی عمودی MX3.0mm با گام 5557، دو ردیفه، 4P-24P، جایگزین MOLEX43045، 4P-24P، برچسب عمودی برای PCB
نکات برجسته محصول
کانکتور PCB عمودی دو ردیفه با گام 3.0 میلی‌متر، درجه خودرویی و صنعتی، جایگزین مستقیم سری Molex 43045
- گام: 3.0 میلی‌متر، دو ردیفه عمودی نوع برچسب SMT، محدوده: 4P تا 24P
- محفظه مقاوم در برابر شعله UL94V-0، بدون هالوژنمطابق با الزامات دود کم صنعتی و خودرویی
- طراحی بهینه قفل فشاری: ضد لرزش، جلوگیری از جدا شدن تصادفی در ضربه و لرزش شدید
- مجموعه کامل اتصال: ارائه محفظه + ترمینال‌های crimp برای تامین یک مرحله‌ای
- نصب عمودی SMT، ردپای فشرده، صرفه‌جویی در فضای برد PCB
مشخصات فنی
| مورد |
جزئیات |
| عملکرد الکتریکی |
جریان نامی: 8 آمپر در هر مدار
ولتاژ نامی: 250 ولت AC
مقاومت عایقی: ≥1000MΩ
مقاومت تماسی: ≤20mΩ
ولتاژ قابل تحمل: 1500 ولت AC/دقیقه |
| عملکرد مکانیکی |
گام: 3.0 میلی‌متر، دو ردیفه، SMT عمودی
تعداد پل: 4P، 6P، 8P، 10P، 12P، 14P، 16P، 18P، 20P، 22P، 24P
چرخه‌های اتصال: ≥500 بار
نیروی نگهداری: قفل فشاری تقویت شده، ضد جدا شدن در اثر لرزش |
| جنس و آبکاری |
محفظه: PBT، UL94V-0، بدون هالوژن
جنس ترمینال: آلیاژ مس
آبکاری: قلع اندود / فلش طلا موجود است |
| مشخصات محیطی |
دمای عملیاتی: -40°C ~ +105°C
مطابق با محیط‌های سخت خودرویی و صنعتی |
| راهنمای لحیم‌کاری |
سازگار با لحیم‌کاری مجدد SMT
دمای پیک: حداکثر 260°C، حداکثر 10 ثانیه
نصب برچسب عمودی برای PCB |
مرجع متقاطع / جایگزین جایگزین
جایگزین مستقیم برای برندهای معروف بین‌المللی، با همان ردپا و پین‌اوت:
- MOLEX: سری 43045 (هدر عمودی 4P~24P)
- JST: سری عمودی دو ردیفه معادل 3.0 میلی‌متر
- AMP/TE: کانکتورهای PCB عمودی دو ردیفه با گام 3.0 میلی‌متر سازگار
نکته: قبل از تولید انبوه، تخصیص پین و ابعاد مکانیکی را تأیید کنید.
مزایای محصول
- قفل فشاری ضد لرزش: خطر جدا شدن تصادفی در محیط‌های صنعتی/خودرویی لرزان را برطرف می‌کند
- پلاستیک بدون هالوژن + UL94V-0: مطابق با مقررات ایمنی آتش‌سوزی و محیط زیست
- تامین مجموعه کامل: محفظه + ترمینال‌ها، بدون دردسر تامین جداگانه
- همان ردپای PCB مانند Molex43045، جایگزین مستقیم بدون نیاز به بازطراحی PCB
- کنترل ابعاد دقیق، بازده SMT پایدار برای مونتاژ انبوه
کاربرد
✅ الکترونیک خودرو: ماژول‌های کنترل خودرو، روشنایی، سیم‌کشی سنسور
✅ تجهیزات صنعتی: PLC، درایوهای سروو، کنترل‌کننده‌های صنعتی
✅ لوازم خانگی: بردهای کنترل خانگی با توان بالا
✅ منبع تغذیه، سیستم مدیریت باتری، تجهیزات پزشکی و ارتباطی
روش بسته‌بندی
- استاندارد: بسته‌بندی کیسه ضد الکتریسیته ساکن
- اختیاری: بسته‌بندی جعبه کارتن سفید / خنثی. برچسب بسته‌بندی سفارشی و بارکدها در صورت درخواست موجود است.
روش پرداخت
EXW، FOB، CIF، CPT، T/T، L/C موجود است
زمان تحویل
- نمونه‌ها: 3 روز کاری
- سفارش انبوه: 1-2 هفته
گواهینامه کارخانه و خدمات سفارشی
- گواهینامه‌ها: UL، RoHS، REACH، ISO9001
- MOQ: MOQ پایین برای اقلام استاندارد
- سیاست نمونه: نمونه‌های رایگان موجود است/ تحویل سریع نمونه. خدمات سفارشی: تعداد پین سفارشی، ضخامت آبکاری، مونتاژ دسته سیم، بسته‌بندی و علامت‌گذاری ویژه.
راهنمای انتخاب مشتری
- تأیید تعداد پل: 4P~24P را بر اساس نیاز مدار خود انتخاب کنید
- محیط کار: برای استفاده در خودرو/صنعتی با لرزش زیاد، این نسخه عمودی ضد جدا شدن ترجیح داده می‌شود
- بررسی دما: اطمینان حاصل کنید که دمای عملیاتی در محدوده -40°C~+105°C باشد
- انتخاب آبکاری: آبکاری قلع برای استفاده عمومی؛ فلش طلا برای کاربردهای سیگنال با قابلیت اطمینان بالا
- پیشنهاد نمونه اولیه: قبل از اعتبارسنجی پروژه انبوه، نمونه‌های رایگان را آزمایش کنید
- سازگاری: هنگام جایگزینی قطعات Molex/JST/TE، ابعاد و تعاریف پین را مقایسه کنید
سوالات متداول
1. س: آیا کاتالوگ دارید؟ آیا می‌توانید کاتالوگ را برای بررسی تمام محصولات خود برای من ارسال کنید؟
پاسخ: بله، می‌توانید به صورت آنلاین با ما تماس بگیرید یا ایمیل ارسال کنید تا کاتالوگ را دریافت کنید.
2. س: محصول را در کاتالوگ شما پیدا نمی‌کنم. آیا می‌توانید این محصول را برای من بسازید؟پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می‌دهد، اما نه همه. فقط کافی است بدانید چه محصولی نیاز دارید و چه تعداد می‌خواهید. اگر آن را نداریم، می‌توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می‌کشد.
3. س: آیا می‌توانید نمونه ارائه دهید؟ آیا این نمونه‌ها رایگان هستند؟
پاسخ: بله، ما 5-10 قطعه نمونه رایگان کانکتور برای تست ارائه می‌دهیم. اما شما باید هزینه حمل و نقل را پرداخت کنید.
4. س: زمان تحویل شما چقدر است؟
پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می‌شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می‌شوند.
5. س: چگونه سفارش خود را ارسال کنم؟
پاسخ: برای بسته‌های کوچک، آنها را با Express، مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته‌های بزرگ، می‌توانیم آنها را با هوا یا دریا ارسال کنیم. ما از کارتن‌های صادراتی استاندارد استفاده می‌کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل هستیم.
6. س: چه نوع پرداختی را قبول می‌کنید؟ آیا می‌توانم RMB پرداخت کنم؟
پاسخ: ما T/T (انتقال سیم)، Western Union و PayPal را قبول می‌کنیم. لطفاً اطمینان حاصل کنید که می‌توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می‌توانید به RMB پرداخت کنید. مشکلی نیست.
7. س: کنترل کیفیت شرکت شما چگونه است؟
پاسخ: به شدت از ISO9001 پیروی می‌کند. IQC، OQC، IPQC و QA 10٪ از کارکنان ما را تشکیل می‌دهند. تمام محصولات ما توسط CCD تست خواهند شد.
8. س: من لیست قیمت تمام محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت تمام محصولات خود را نداریم. از آنجایی که تعداد زیادی قلم داریم، لیست کردن تمام قیمت‌ها غیرممکن است و قیمت‌ها بر اساس هزینه‌های مواد و مقدار تغییر می‌کنند. و شما می‌توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما با دقت یکی یکی تأیید می‌کنیم و لیست مشخصات و قیمت را به شما می‌دهیم.
9. س: آیا می‌توانید محصولات سفارشی و بسته‌بندی سفارشی بسازید؟
پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته‌ایم (عمدتاً دسته‌های سیم). در مورد بسته‌بندی سفارشی، مشکلی نیست؛ می‌توانیم لوگو یا اطلاعات دیگر شما را روی بسته قرار دهیم. فقط باید اشاره کرد که این هزینه اضافی دارد.
10. س: چه گواهینامه‌هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
