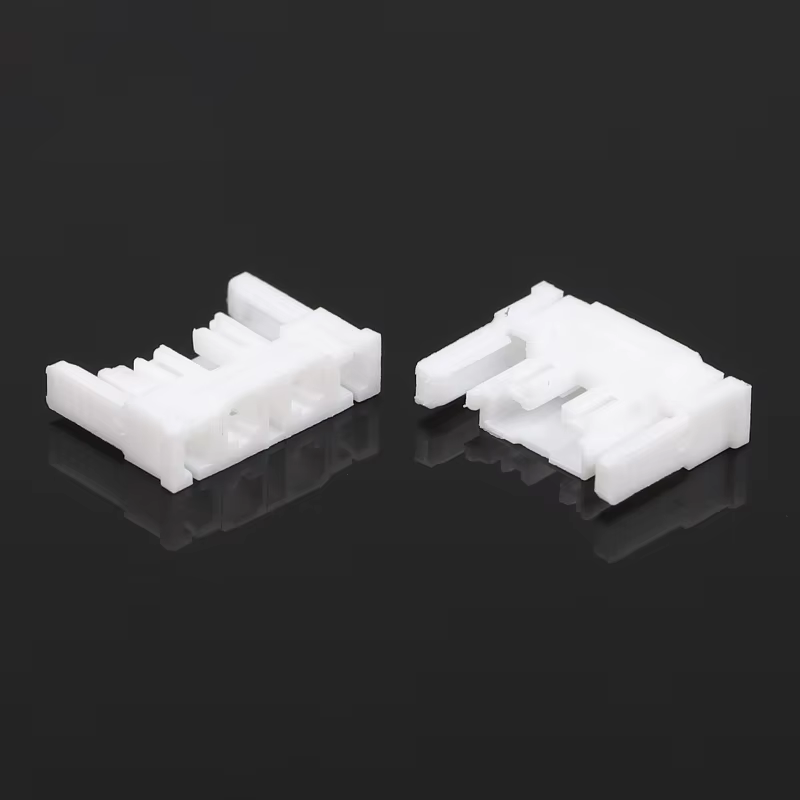

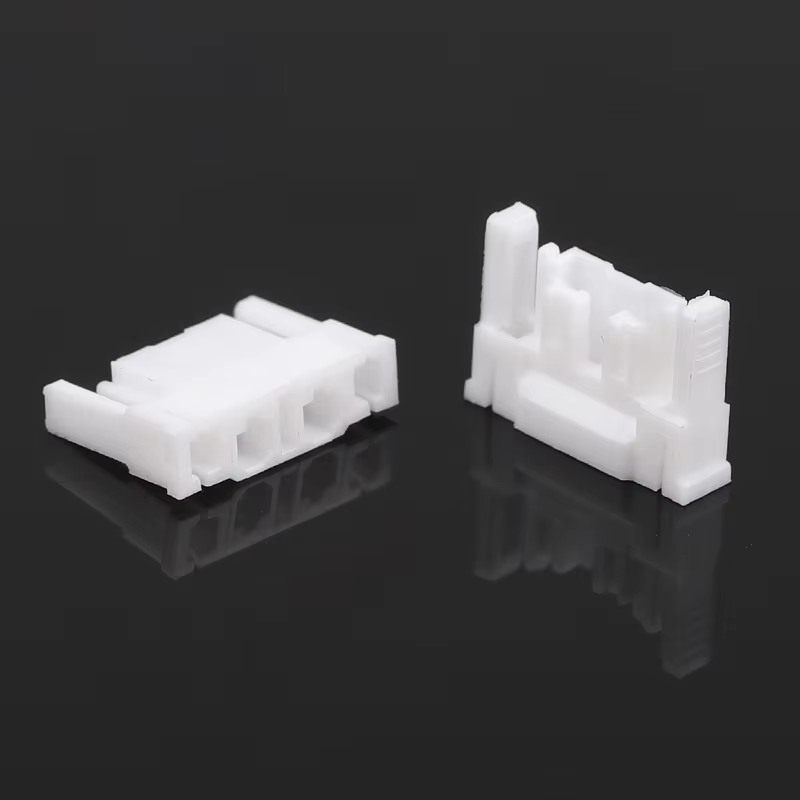

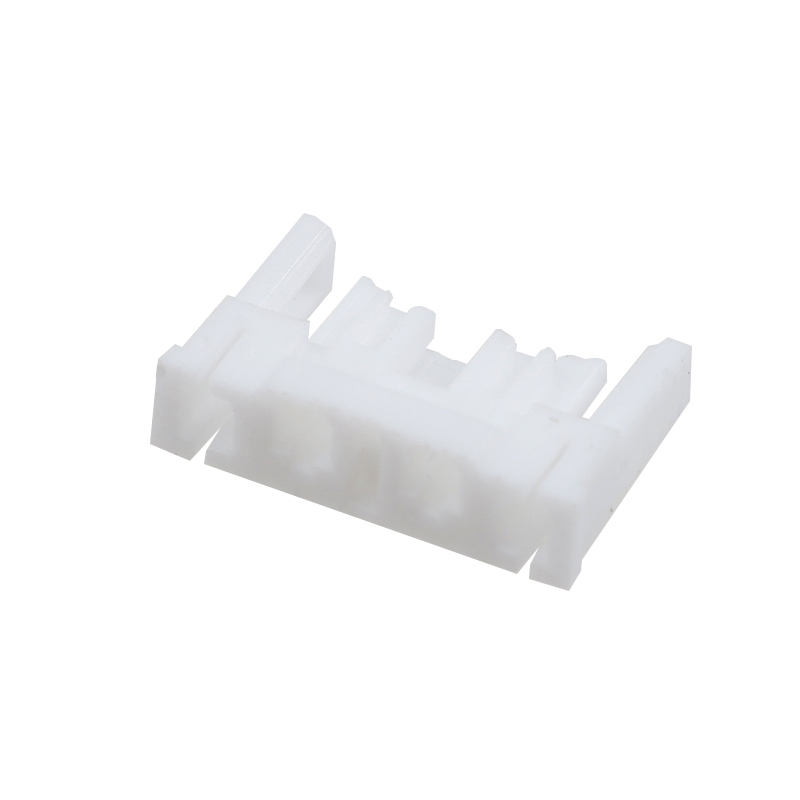

کانکتور 5034730200 کانکتور 3.70 میلی متری کانکتور مسکن نر اتصال سیم به برد اتصال سیم
نکات برجسته محصول
- گام: 3.70 میلی متر، محفظه نر، اتصال سیم به برد
- مصالح مسکن: UL94V-0 بازدارنده شعله، بدون هالوژن؛ ایمن برای کاربردهای صنعتی و لوازم خانگی
- طراحی قفل قفل تقویت شده: ضد جفت شدن، اتصال پایدار تحت ارتعاش مداوم در محیط های خشن صنعتی و خودرو

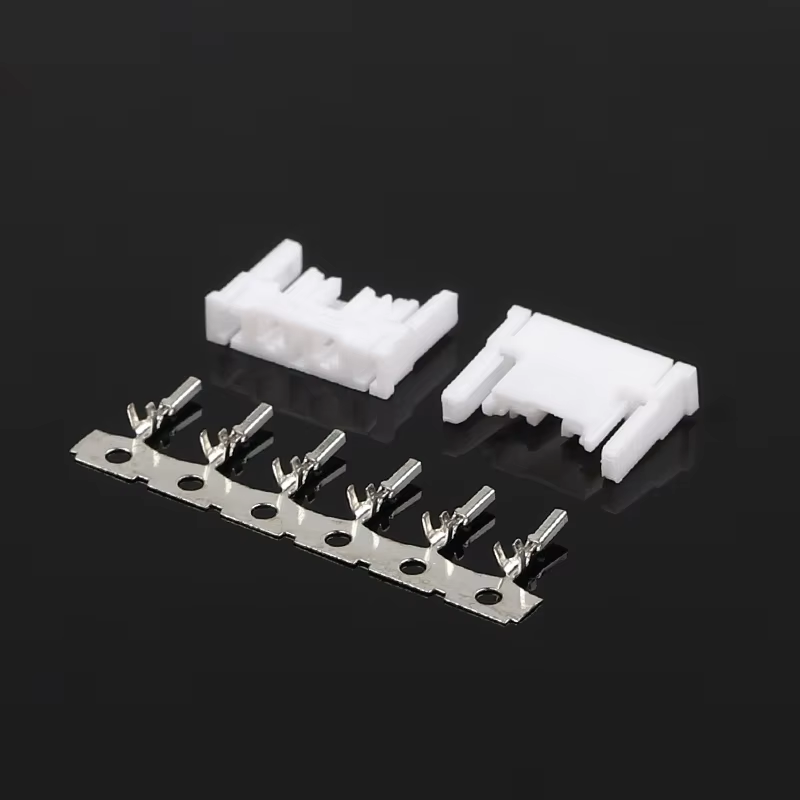

- مجموعه جفت گیری کامل: مسکن منطبق + پایانه های چین دار را با هم تامین می کند
- ساختار فشرده، چین و مونتاژ آسان سیم
مشخصات فنی
| دسته بندی |
مورد |
مشخصات |
| برقی |
ولتاژ نامی |
250 ولت AC |
| جریان رتبه بندی شده |
حداکثر 5 آمپر در هر مدار |
| تحمل ولتاژ |
1500 ولت AC در دقیقه |
| مقاومت عایق |
≥1000MΩ |
| مکانیکی |
زمین |
3.70 میلی متر |
| تماس با مقاومت |
≤20mΩ |
| چرخه های جفت گیری/جفت گیری |
≥30 سیکل |
| قفل کردن |
چفت مثبت، ضد جفت نشدن |
| مواد و آبکاری |
مسکن |
PBT، UL94V-0، بدون هالوژن |
| پایگاه ترمینال |
آلیاژ مس |
| آبکاری |
آبکاری قلع |
| زیست محیطی |
دمای عملیاتی |
-40℃ ~ +105℃ |
| راهنمای لحیم کاری |
دمای لحیم کاری |
حداکثر 260 ℃، ≤5 ثانیه |
مرجع متقابل / جایگزینی جایگزین
جایگزین مستقیماً سازگار با مارک های معروف بین المللی:
- مدل های معادل JST
- مدل های معادل Molex
- مدل های معادل AMP (TE).
توجه: لطفاً تعداد پین و ابعاد مکانیکی را برای تأیید نهایی قبل از تولید انبوه بررسی کنید.
مزایای محصول
- چفت قفل ضد لرزش خطر افتادن کانکتور در اثر ضربه و لرزش را برای پروژه های صنعتی و خودرویی از بین می برد.
- محفظه پلاستیکی بدون هالوژن UL94 V-0 دستورالعمل های زیست محیطی اتحادیه اروپا و استانداردهای ایمنی آتش سوزی را برآورده می کند.
- عرضه مجموعه کامل: مسکن مردانه + پایانه های چین دار، BOM و خرید شما را ساده می کند.
- تماس الکتریکی پایدار و مقاومت تماس کم برای عملکرد مداوم طولانی مدت.
- جایگزینی مقرون به صرفه برای اتصالات JST / Molex / TE بدون طراحی مجدد.
کاربرد
✅ تجهیزات کنترل صنعتی
✅ لوازم خانگی
✅ لوازم الکترونیکی کمکی خودرو
✅ ماژول های منبع تغذیه
✅سیستم های روشنایی LED
✅ دستگاه های متر هوشمند و اینترنت اشیا
روش بسته بندی
- استاندارد: بسته بندی کیسه ضد الکتریسیته ساکن
- اختیاری: بسته بندی جعبه کارتن سفید / خنثی. برچسب بسته بندی سفارشی و بارکد در صورت درخواست موجود است.
روش پرداخت
EXW، FOB، CIF، CPT، T/T، L/C موجود است
زمان سرب
- نمونه: 3 روز کاری
- سفارش انبوه: 1-2 هفته
گواهی کارخانه و خدمات سفارشی
- گواهینامه ها: UL، RoHS، REACH، ISO9001
- MOQ: MOQ کم برای موارد استاندارد
- سیاست نمونه: نمونه های رایگان در دسترس است/ تحویل نمونه سریع.خدمات سفارشی: تعداد پین های سفارشی، ضخامت آبکاری، مونتاژ مهار کابل، بسته بندی و علامت گذاری ویژه.
راهنمای انتخاب مشتری
- جریان کار، ولتاژ و محدوده دمای عملیاتی را با توجه به مدار خود تأیید کنید.
- سیم AWG را برای مطابقت با محدوده چین دار ترمینال بررسی کنید.
- برای سناریوهای لرزش شدید، طراحی قفل قفل را تأیید کنید.
- بررسی متقاطع ابعاد و تعریف پین هنگام تعویض قطعات JST/Molex/TE. نمونه های آزمایشی قبل از تولید انبوه
- نیاز RoHS / بدون هالوژن را برای بازار هدف خود تأیید کنید.
سوالات متداول
1. س: آیا کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای من ارسال کنید تا همه محصولات خود را بررسی کنم؟
پاسخ: بله، می توانید به صورت آنلاین با ما تماس بگیرید یا برای دریافت کاتالوگ ایمیل ارسال کنید.
2. س: من نمی توانم محصول را در کاتای شما پیدا کنملوگو آیا می توانید این محصول را برای من درست کنید؟
A: کاتالوگ ما بیشتر محصولات ما را نشان می دهد، اما نه همه. فقط به ما بگویید چه محصولی نیاز دارید و چه تعداد می خواهید. در صورت نداشتن می توانیم قالب جدیدی را نیز برای تولید آن طراحی و بسازیم. برای مرجع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می کشد.
3. س: آیا می توانید یک نمونه ارائه دهید؟ آیا این نمونه ها رایگان هستند؟
A: بله، ما 5-10 عدد نمونه رایگان اتصال دهنده را برای آزمایش ارائه می دهیم. اما شما باید هزینه ارسال را بپردازید
4. س: در مورد زمان تحویل شما چیست؟
A: کالاهای موجود در ظرف 1 روز تحویل داده می شوند. کالاهای سفارشی ظرف 5-7 روز تحویل داده می شوند
5. س: چگونه سفارش خود را ارسال کنم؟
A: برای بسته های کوچک، آنها را با Express ارسال کنید، مانند DHL، FedEx، UPS، TNT، EMS. این خدمات درب به درب است. برای بسته های بزرگ، می توانیم آنها را از طریق هوا یا از طریق دریا ارسال کنیم. ما از کارتن های استاندارد صادراتی استفاده می کنیم. ما مسئول هر گونه آسیب محصول در هنگام تحویل هستیم.
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: Weaccept T/T (انتقال سیمی)، Western Union و PayPal. لطفاً مطمئن شوید که می توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می توانید در RMB پرداخت کنید. مشکلی نیست
7. س: در مورد کنترل کیفیت شرکت شما چطور؟
A: به شدت ISO9001 را دنبال کنید. IQC، OQC، IPQC، و QA 10٪ از کارکنان ما را تشکیل می دهند. تمام محصولات ما توسط CCD تست خواهند شد.
8. س: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. از آنجایی که اقلام بسیار زیادی داریم، فهرست کردن همه قیمت‌ها غیرممکن است و قیمت‌ها بر اساس هزینه و مقدار مواد تغییر می‌کنند. و شما می توانید لیستی از تمام موارد مورد نیاز خود را به ما بدهید. ما یک به یک با دقت تایید می کنیم و مشخصات و لیست قیمت را به شما می دهیم
9. س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی بسازید؟
ج: بله. ما تعداد زیادی سفارشی ساخته ایم
محصولات برای مشتریان قبلی ما (عمدتا مهار سیم). در مورد بسته بندی سفارشی، هیچ مشکلی وجود ندارد. ما می توانیم لوگو یا سایر اطلاعات شما را روی بسته قرار دهیم. فقط باید به این نکته اشاره کرد که هزینه اضافی دارد.
10. س: چه گواهی هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
