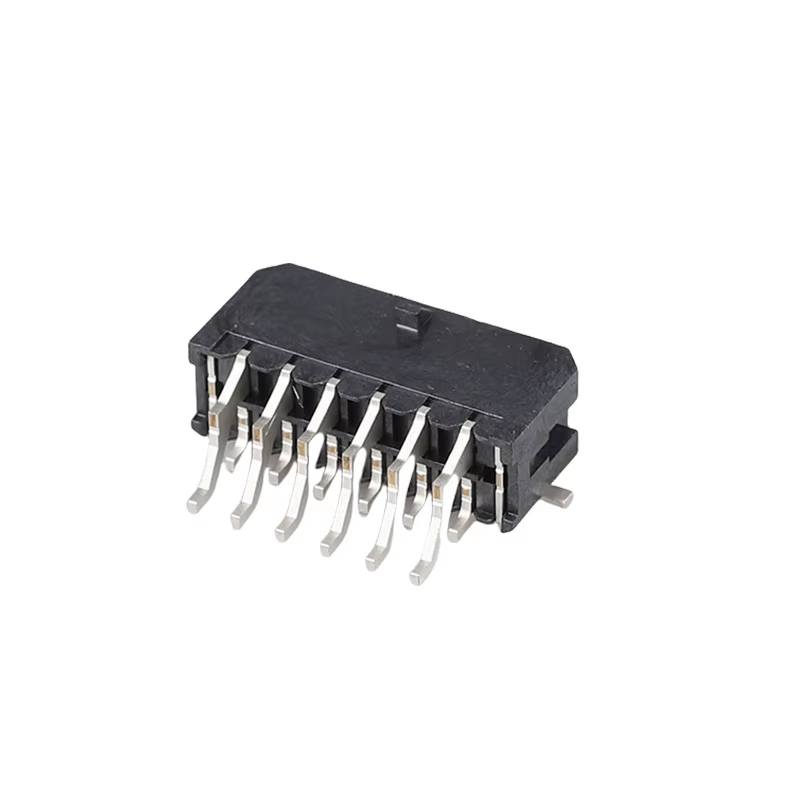

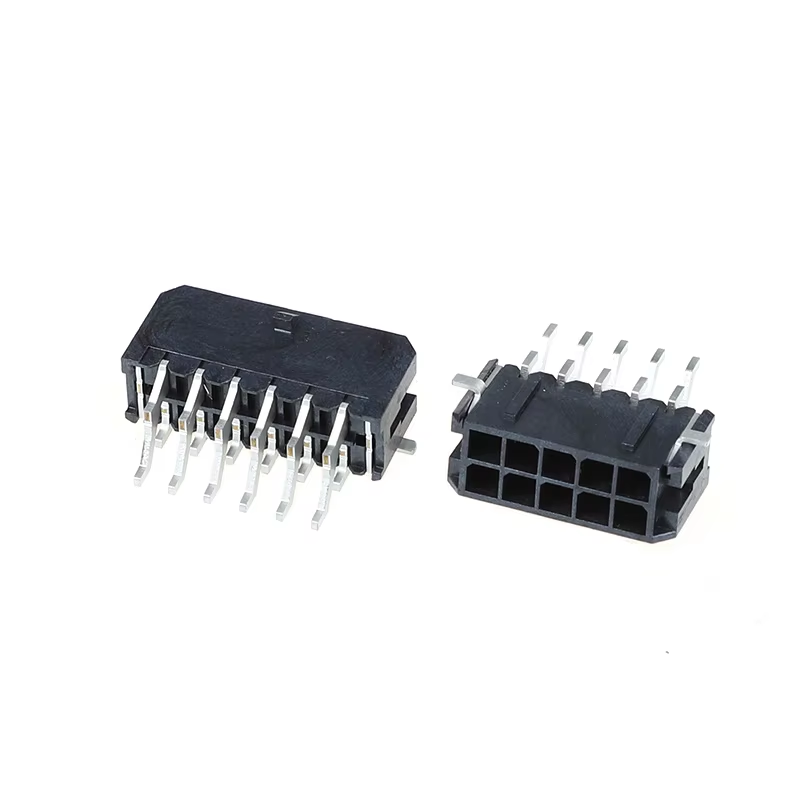

کانکتور دو ردیفه MX3.0 سیمی به برد، گام 3.0 میلی‌متر، 4P تا 24P، نوع افقی، کنتاکت مسی، درجه خودرو و صنعتی، مرجع متقاطع سری Molex 43045.
نکات برجسته محصول
- محفظه ضد شعله UL94V-0 و بدون هالوژن: مطابق با الزامات سختگیرانه زیست‌محیطی صنعتی و خودرو، دود کم، غیر سمی برای تجهیزات با قابلیت اطمینان بالا.
- طراحی قفل ضد لرزش: ساختار قفل تقویت شده از جدا شدن تصادفی در اثر لرزش و ضربه مداوم جلوگیری می کند و خطر اتصال شل در محیط های خشن را حل می کند.
- سیستم تطبیق کامل: مجموعه کامل محفظه سازگار + ترمینال های crimp، تامین BOM یک مرحله ای، بدون دردسر تطبیق قطعات جداگانه.
- ترمینال های مسی دو پره: نقاط تماس دوگانه پایدار، مقاومت تماس کم، حفظ مدار پیوسته در چرخه حرارتی و لرزش مکانیکی.
- مطابق با RoHS و REACH: آماده صادرات جهانی برای اتحادیه اروپا، آمریکای شمالی و سایر بازارهای خارج از کشور.
مشخصات فنی
| دسته بندی |
مورد |
مشخصات |
| عملکرد الکتریکی |
جریان نامی |
تا 8.5 آمپر در هر پین |
| ولتاژ نامی |
600 ولت AC/DC |
| مقاومت تماس |
≤20 mΩ |
| مقاومت عایق |
≥1000 MΩ |
| ولتاژ تحمل |
1000 ولت AC، 1 دقیقه |
| عملکرد مکانیکی |
گام |
3.0 میلی‌متر، دو ردیفه |
| موقعیت ها |
4P ~ 24P |
| چرخه های جفت شدن |
≥30 چرخه |
| نیروی نگهداری |
نگهداری قفل بالا، ضد جدا شدن در اثر لرزش |
| مواد و آبکاری |
جنس محفظه |
LCP/PA66، UL94V-0، بدون هالوژن |
| جنس ترمینال |
آلیاژ مس |
| گزینه آبکاری |
قلع مات / آبکاری طلای انتخابی (در ناحیه تماس) |
| محیطی |
دمای عملیاتی |
-40℃ ~ +105℃ |
| انطباق |
RoHS، REACH، HF |
| راهنمای لحیم کاری |
SMT / سوراخ دار موجود است؛ حداکثر دمای لحیم کاری 260℃، حداکثر 3 ثانیه |
مرجع متقاطع / جایگزین جایگزین
جایگزین مستقیم فرم-فیت-عملکرد برای سری Molex 43045 Micro-Fit 3.0. به طور گسترده توسط مهندسان به عنوان جایگزین منبع دوم برای کانکتورهای سیمی به برد دو ردیفه با گام 3.0 میلی‌متر معادل JST، TE (AMP) انتخاب شده است.
همان پروفیل جفت شدن، چیدمان پین و محدوده crimp سیم؛ بدون نیاز به بازطراحی PCB برای اکثر پروژه ها.
مزایای محصول
- مکانیزم قفل ضد لرزش: نقطه درد مشتری در مورد جدا شدن کانکتور در سناریوهای لرزش خودرو/صنعتی را حل می کند.
- پلاستیک بدون هالوژن UL94V-0: از ممیزی ایمنی آتش برای لوازم خانگی، کنترل صنعتی و الکترونیک خودرو عبور می کند.

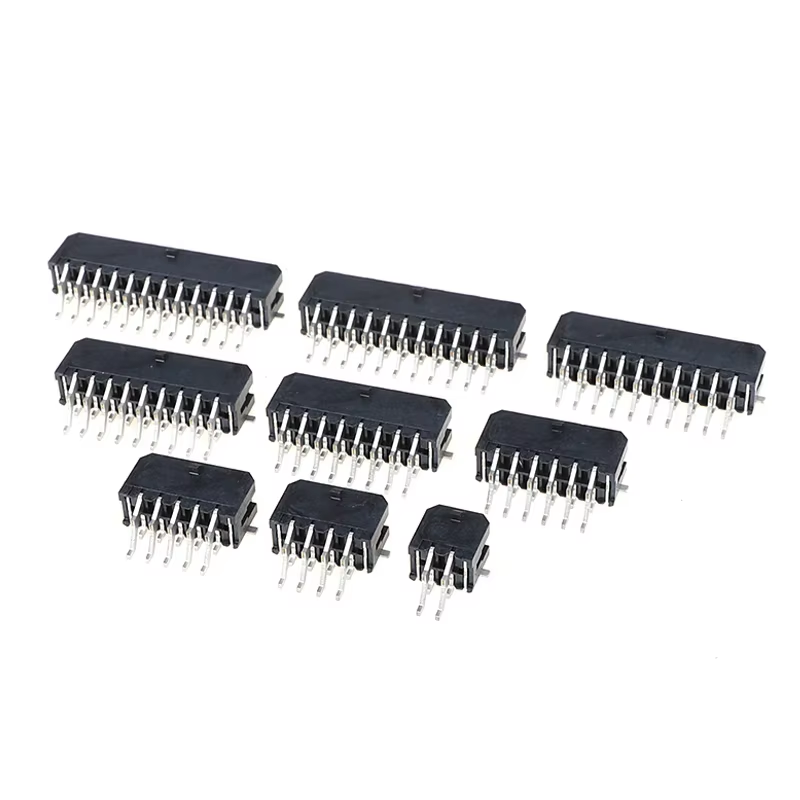

- محدوده کامل 4P~24P: سری یکپارچه، مدیریت BOM و موجودی را ساده می کند.
- زمان تحویل و قیمت رقابتی: چرخه تولید کوتاه در مقایسه با برندهای اصلی خارجی.
- ست تطبیق اختصاصی ترمینال و محفظه: عملکرد crimp ثابت، کاهش نرخ خرابی میدانی.
- گزینه های آبکاری انعطاف پذیر: قلع برای مدارهای قدرت، طلای انتخابی برای مدارهای سیگنال با پایداری بالا.
کاربرد
- الکترونیک خودرو: ماژول های کنترل خودرو، سنسورهای روی برد، BMS، روشنایی داخلی
- تجهیزات صنعتی: درایوهای سروو، PLC، منبع تغذیه، کنترل کننده های صنعتی
- لوازم خانگی: اینورتر، بردهای کنترل خانه هوشمند، ماژول های قدرت
- انرژی و اینترنت اشیا: بسته های باتری، ماژول های شارژ، انتقال سیگنال اتوماسیون
روش بسته بندی
- استاندارد: بسته بندی کیسه ضد الکتریسیته ساکن
- اختیاری: بسته بندی جعبه کارتن سفید / خنثی. برچسب بسته بندی سفارشی و بارکد در صورت درخواست موجود است.
زمان تحویل
- نمونه ها: 3 روز کاری
- سفارش انبوه: 1-2 هفته
گواهینامه کارخانه و خدمات سفارشی
- گواهینامه ها: UL، RoHS، REACH، ISO9001
- MOQ: MOQ پایین برای اقلام استاندارد
- سیاست نمونه: پشتیبانی از نمونه های رایگان / تحویل سریع نمونه. خدمات سفارشی: تعداد پین سفارشی، ضخامت آبکاری، مونتاژ دسته سیم، بسته بندی و علامت گذاری ویژه.
راهنمای انتخاب مشتری
- تأیید موقعیت پین: نوع افقی دو ردیفه 4P~24P.
- انتخاب آبکاری: قلع برای مدارهای قدرت؛ آبکاری طلا برای کنتاکت های سیگنال با طول عمر بالا توصیه می شود.
- گیج سیم: محدوده AWG را برای ترمینال های crimp مطابقت دهید تا استحکام کششی تضمین شود.
- بررسی محیطی: برای لرزش شدید، نگهداری قفل را تأیید کنید؛ برای کاربردهای دمای بالا از محفظه LCP استفاده کنید.
- پیش اعتبارسنجی: برای آزمایش لرزش، چرخه حرارتی و crimp قبل از قفل طراحی انبوه، نمونه های رایگان سفارش دهید.
- بررسی جفت شدن: کاملاً سازگار با محفظه و ترمینال های سری Molex 43045 برای جایگزینی قطره ای.
سوالات متداول
1. س: آیا کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود برای من ارسال کنید؟
پاسخ: بله، می توانید به صورت آنلاین با ما تماس بگیرید یا ایمیل ارسال کنید تا کاتالوگ را دریافت کنید.
2. س: محصول را در کاتالوگ شما پیدا نمی کنم. آیا می توانید این محصول را برای من بسازید؟ پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می دهد، اما نه همه. فقط به ما اطلاع دهید که چه محصولی نیاز دارید و چه تعداد می خواهید. اگر آن را نداشته باشیم، می توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می کشد.
3. س: آیا می توانید نمونه ارائه دهید؟ آیا این نمونه ها رایگان هستند؟
پاسخ: بله، ما 5-10 عدد نمونه رایگان کانکتور برای تست ارائه می دهیم. اما شما باید هزینه حمل و نقل را بپردازید.
4. س: زمان تحویل شما چقدر است؟
پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می شوند.
5. س: چگونه سفارش خود را ارسال کنم؟
پاسخ: برای بسته های کوچک، آنها را با Express، مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتن های صادراتی استاندارد استفاده می کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل هستیم.
6. س: چه نوع پرداختی را قبول می کنید؟ آیا می توانم RMB پرداخت کنم؟
پاسخ: ما T/T (انتقال سیم)، Western Union و PayPal را قبول می کنیم. لطفاً مطمئن شوید که می توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می توانید به RMB پرداخت کنید. مشکلی نیست.
7. س: کنترل کیفیت شرکت شما چگونه است؟
پاسخ: به شدت از ISO9001 پیروی می کند. IQC، OQC، IPQC و QA 10٪ از کارکنان ما را تشکیل می دهند. تمام محصولات ما توسط CCD تست خواهند شد.
8. س: من لیست قیمت تمام محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت تمام محصولات خود را نداریم. از آنجایی که تعداد زیادی قلم داریم، امکان لیست کردن تمام قیمت های آنها در یک لیست وجود ندارد و قیمت ها به دلیل هزینه مواد و مقدار همیشه در حال تغییر هستند. و شما می توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما به دقت یکی یکی تأیید می کنیم و لیست مشخصات و قیمت را به شما می دهیم.
9. س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی بسازید؟
پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته ایم (عمدتاً دسته سیم). در مورد بسته بندی سفارشی، مشکلی نیست زیرا ما لوگو یا اطلاعات دیگر شما را روی بسته بندی قرار می دهیم. فقط باید اشاره کرد که هزینه اضافی دارد.
10. س: چه گواهینامه هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
