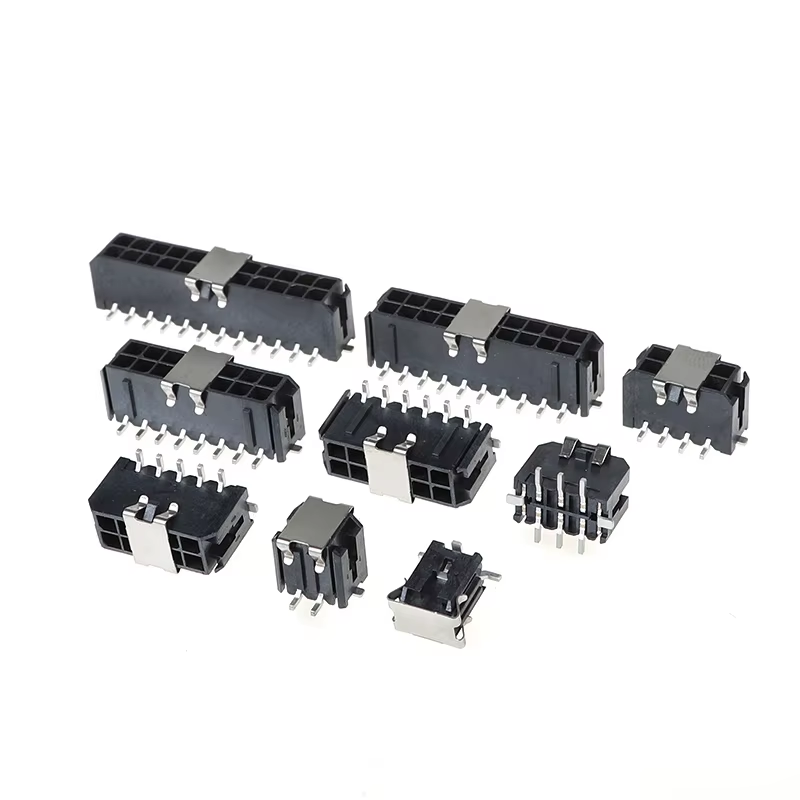

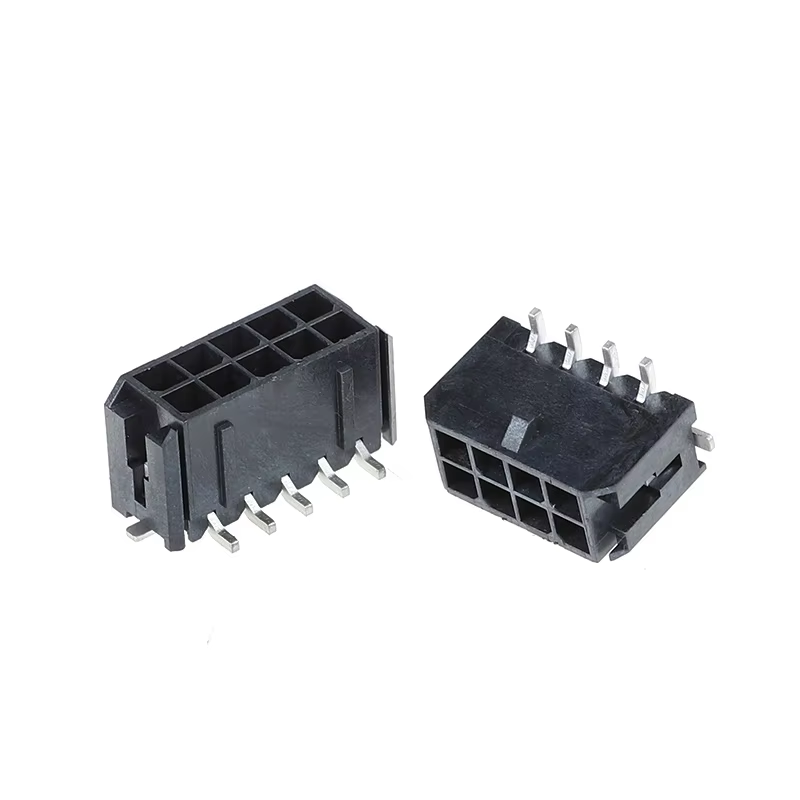

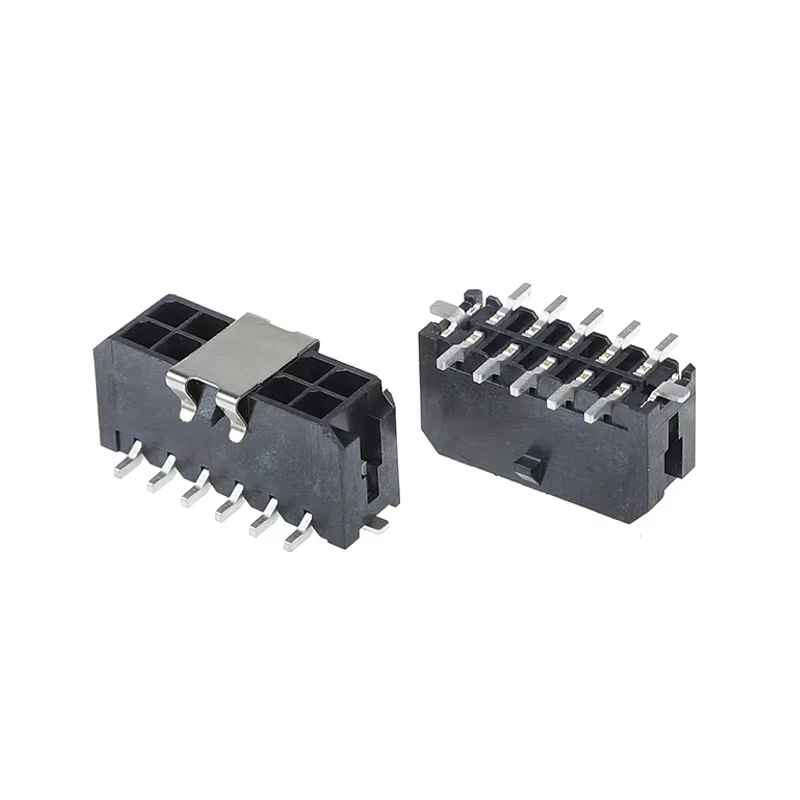

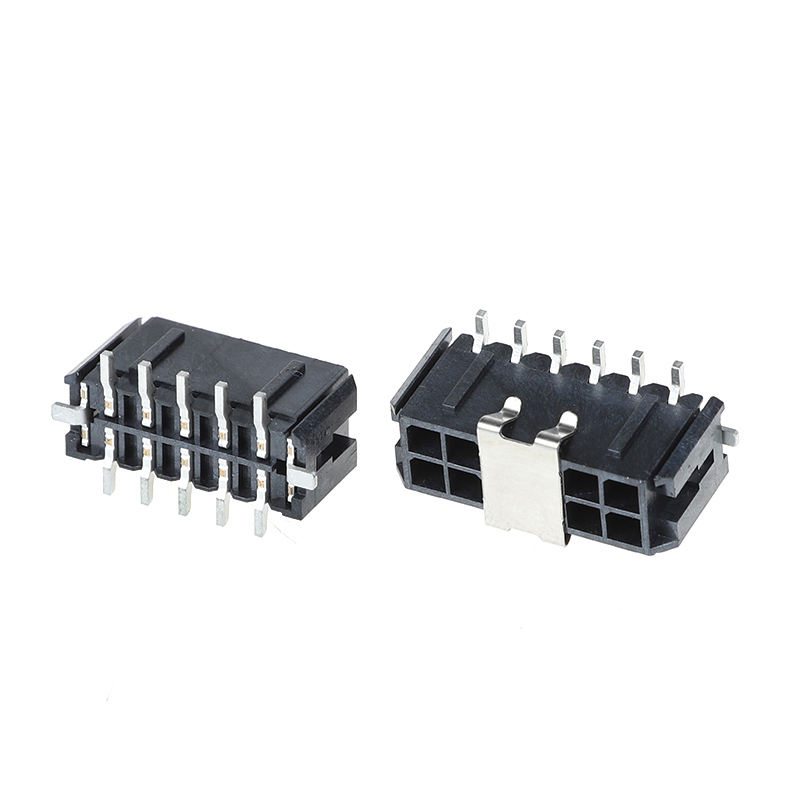

5557 Automotive Double Row MX3.0MM Pitch Vertical Connector 43045 4P-24P Wire to Connector
نکات برجسته محصول
- هدر عمودی 3.0 میلی متری دو ردیفه، طیف کامل 4P~24P برای لوازم خودرو، صنعتی و خانگی
- محفظه: UL94V-0 بازدارنده شعله، ضد اشتعال برای اتصال قدرت/سیگنال با قابلیت اطمینان بالا
- پایانه های پشتیبانی کامل و خدمات پردازش مهار سیم، منبع یابی یک مرحله ای
- طراحی پلاریزه برای جلوگیری از جفت گیری اشتباه؛ کنتاکت های جدا شده از اتصال کوتاه جلوگیری می کنند
- سازگار با RoHS و REACH، گزینه هالوژن کم در دسترس است
مشخصات فنی
| مورد |
پارامتر |
| عملکرد الکتریکی |
|
| جریان رتبه بندی شده |
حداکثر 8.5 آمپر در هر پین |
| ولتاژ نامی |
600 ولت AC/DC |
| تماس با مقاومت |
حداکثر < 20 mΩ پس از چرخه های جفت گیری |
| مقاومت عایق |
≥1000MΩ |
| تحمل ولتاژ |
AC 1500 ولت، 1 دقیقه بدون خرابی |
| عملکرد مکانیکی |
|
| چرخه های جفت گیری |
≥30 سیکل |
| لرزش / شوک |
مطابق با EIA-364، بدون ناپیوستگی |
| حفظ ترمینال |
ساختار ضد عقب نشینی |
| مواد و آبکاری |
|
| مسکن |
PA66، UL94V-0 مشکی |
| مواد تماس |
آلیاژ برنج |
| آبکاری |
آبکاری قلع / آبکاری طلا اختیاری است |
| راهنمای محیط زیست و لحیم کاری |
|
| دمای عملیاتی |
-40℃ ~ +105℃ |
| لحیم کاری مجدد |
دمای اوج 260 ℃، سازگار با جریان مجدد SMT |
| گواهینامه ها |
دارای گواهینامه RoHS، REACH، UL |
مرجع متقابل / جایگزینی جایگزین
جایگزینی مستقیم برای سری Molex Micro-Fit 3.0 43045. به طور گسترده به عنوان جایگزینی برای اتصالات سیم به برد عمودی دو ردیفه 3.0 میلی متری JST، AMP / TE استفاده می شود.
ردپای و پین اوت یکسان، بنابراین اکثر پروژه‌ها نیازی به طراحی مجدد PCB ندارند و در هزینه‌های صلاحیت صرفه‌جویی می‌کنند.
مزایای محصول
- طرح پین کاملاً سازگار، جایگزینی مستقیم مارک های بزرگ بین المللی، چرخه اعتبارسنجی پروژه را کوتاه می کند
- پلاستیک مقاوم در برابر شعله UL94V-0، عملکرد پایدار برای محیط‌های با دمای بالا خودرو و صنعتی
- بسته بندی نوار قرقره، آماده برای خط قرار دادن خودکار SMT
- خدمات یک مرحله ای: تامین مسکن + پایانه ها + مونتاژ دسته سیم سفارشی
- بازرسی دقیق در خط، مقاومت تماس پایدار، ضد لرزش برای شرایط کاری سخت
- تعداد پین های انعطاف پذیر: 4P تا 24P، قدرت پشتیبانی و طراحی سیگنال ترکیبی
برنامه
- الکترونیک خودرو: ماژول های کنترل خودرو، سنسورهای خودرو، روشنایی خودرو
- تجهیزات صنعتی: PLC، منبع تغذیه، درایوهای سروو، کنترلرهای صنعتی
- لوازم خانگی: اینورتر، HVAC، لوازم آشپزخانه هوشمند
- ماژول های ذخیره برق و انرژی، تجهیزات پزشکی، واحدهای برق ارتباطی
زمان سرب
- نمونه: 3 روز کاری
- سفارش انبوه: 1-2 هفته
گواهی کارخانه و خدمات سفارشی
- گواهینامه ها: UL، RoHS، REACH، ISO9001
- MOQ: MOQ کم در دسترس است
- سیاست نمونه: نمونه های رایگان پشتیبانی می شود، تحویل نمونه سریع
- سفارشی سازی موجود: آبکاری ویژه، مونتاژ مهار سفارشی، طول پین سفارشی، علامت گذاری آرم.
راهنمای انتخاب مشتری
- تأیید تعداد پین: 4P~24P را با توجه به نیاز مدار سیگنال/قدرت خود انتخاب کنید
- انتخاب آبکاری تماس: قلع برای قدرت عمومی. آبکاری طلا برای کاربرد سیگنال کم / ارتعاش بالا
- دمای کار و مقاومت در برابر شعله را بررسی کنید: UL94V-0 برای وسایل نقلیه خودرو/با قدرت بالا اجباری است
- انتخاب بسته بندی: در صورت استفاده از خط خودکار SMT، حلقه را انتخاب کنید
- مطابقت گیج سیم: قبل از مونتاژ مهار، ترمینال چین را با سیم AWG خود مطابقت دهید
- آزمایش نمونه اولیه را با نمونه های رایگان ما قبل از قفل BOM انبوه توصیه کنید
سوالات متداول
1. س: آیا کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای من ارسال کنید تا همه محصولات خود را بررسی کنم؟
پاسخ: بله، می توانید به صورت آنلاین با ما تماس بگیرید یا برای دریافت کاتالوگ ایمیل ارسال کنید.
2. س: من نمی توانم محصول را در کاتای شما پیدا کنملوگو آیا می توانید این محصول را برای من درست کنید؟
A: کاتالوگ ما بیشتر محصولات ما را نشان می دهد، اما نه همه. فقط به ما بگویید چه محصولی نیاز دارید و چه تعداد می خواهید. در صورت نداشتن می توانیم قالب جدیدی را نیز برای تولید آن طراحی و بسازیم. برای مرجع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می کشد.
3. س: آیا می توانید یک نمونه ارائه دهید؟ آیا این نمونه ها رایگان هستند؟
A: بله، ما 5-10 عدد نمونه رایگان اتصال دهنده را برای آزمایش ارائه می دهیم. اما شما باید هزینه ارسال را بپردازید
4. س: در مورد زمان تحویل شما چیست؟
A: کالاهای موجود در ظرف 1 روز تحویل داده می شوند. کالاهای سفارشی ظرف 5-7 روز تحویل داده می شوند
5. س: چگونه سفارش خود را ارسال کنم؟
A: برای بسته های کوچک، آنها را با Express ارسال کنید، مانند DHL، FedEx، UPS، TNT، EMS. این خدمات درب به درب است. برای بسته های بزرگ، می توانیم آنها را از طریق هوا یا از طریق دریا ارسال کنیم. ما از کارتن های استاندارد صادراتی استفاده می کنیم. ما مسئول هر گونه خسارت محصول در هنگام تحویل هستیم.
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: Weaccept T/T (انتقال سیمی)، Western Union و PayPal. لطفاً مطمئن شوید که می توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می توانید در RMB پرداخت کنید. مشکلی نیست
7. س: در مورد کنترل کیفیت شرکت شما چطور؟
A: به شدت ISO9001 را دنبال کنید. IQC، OQC، IPQC، و QA 10٪ از کارکنان ما را تشکیل می دهند. تمام محصولات ما توسط CCD تست خواهند شد.
8. س: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. از آنجایی که ما اقلام بسیار زیادی داریم، غیرممکن است که همه قیمت‌های آنها را در یک لیست فهرست کنیم و قیمت‌ها به دلیل هزینه و مقدار مواد همیشه در حال تغییر هستند. و شما می توانید لیستی از تمام موارد مورد نیاز خود را به ما بدهید. ما یک به یک با دقت تایید می کنیم و مشخصات و لیست قیمت را به شما می دهیم
9. س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی بسازید؟
ج: بله. ما تعداد زیادی سفارشی ساخته ایم
محصولات برای مشتریان قبلی ما (عمدتا مهار سیم). در مورد بسته بندی سفارشی، هیچ مشکلی وجود ندارد که ما لوگو یا سایر اطلاعات شما را روی بسته قرار دهیم. فقط باید به این نکته اشاره کرد که هزینه اضافی دارد.
10. س: چه گواهی هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
