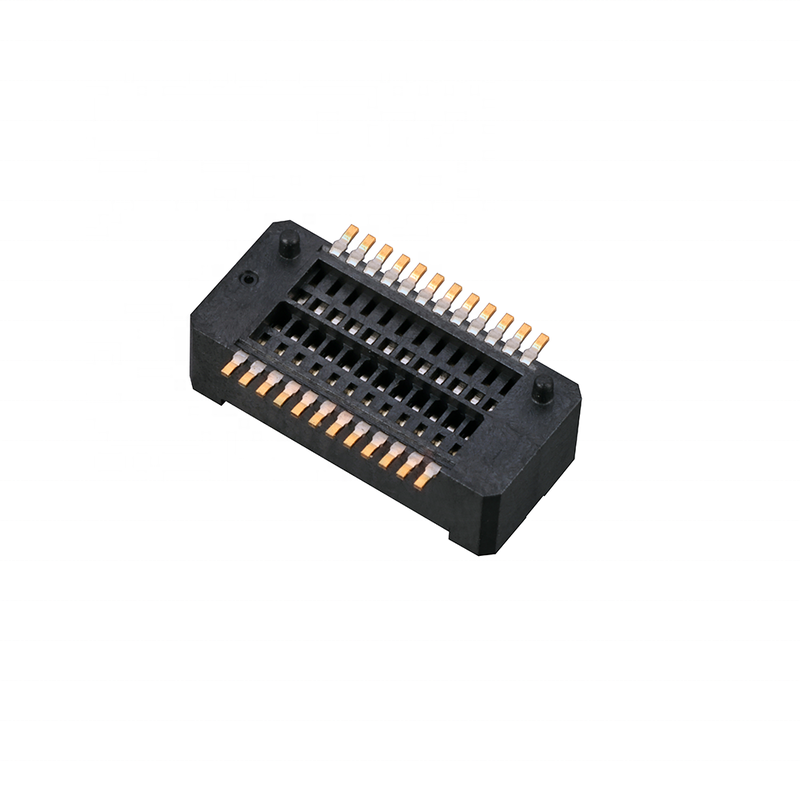

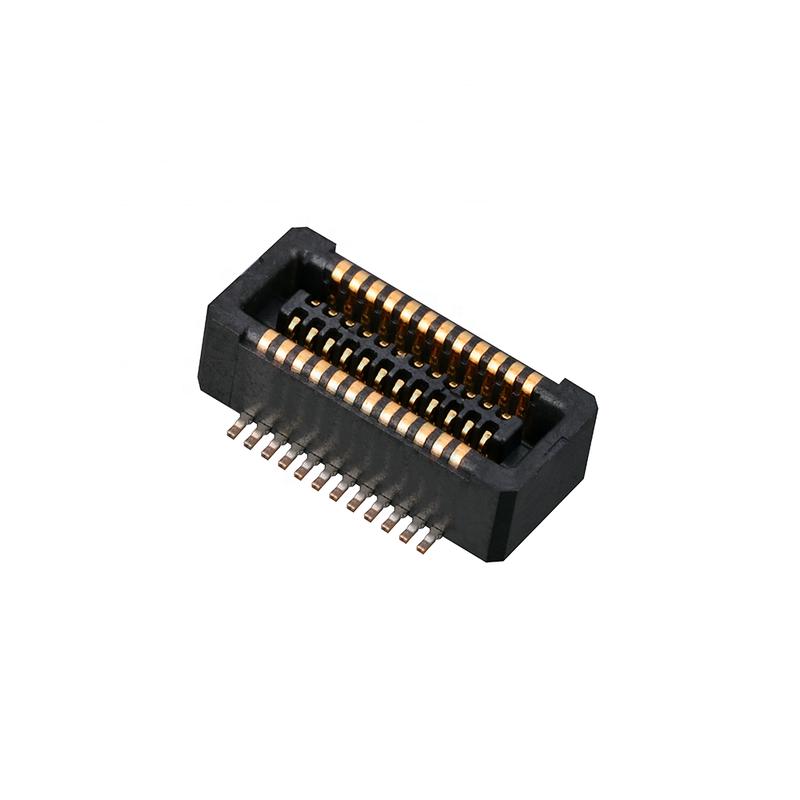

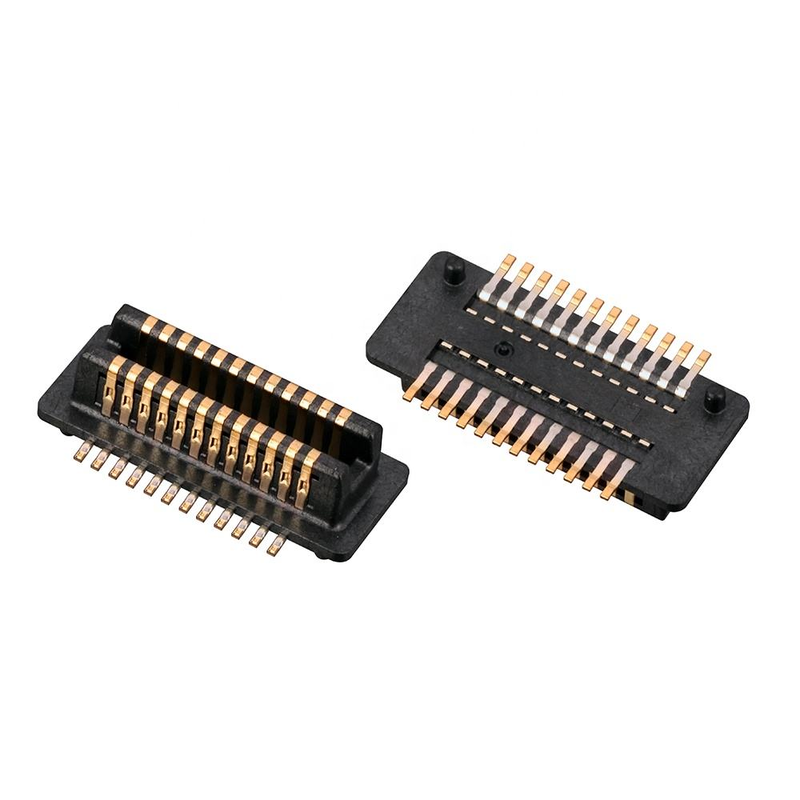

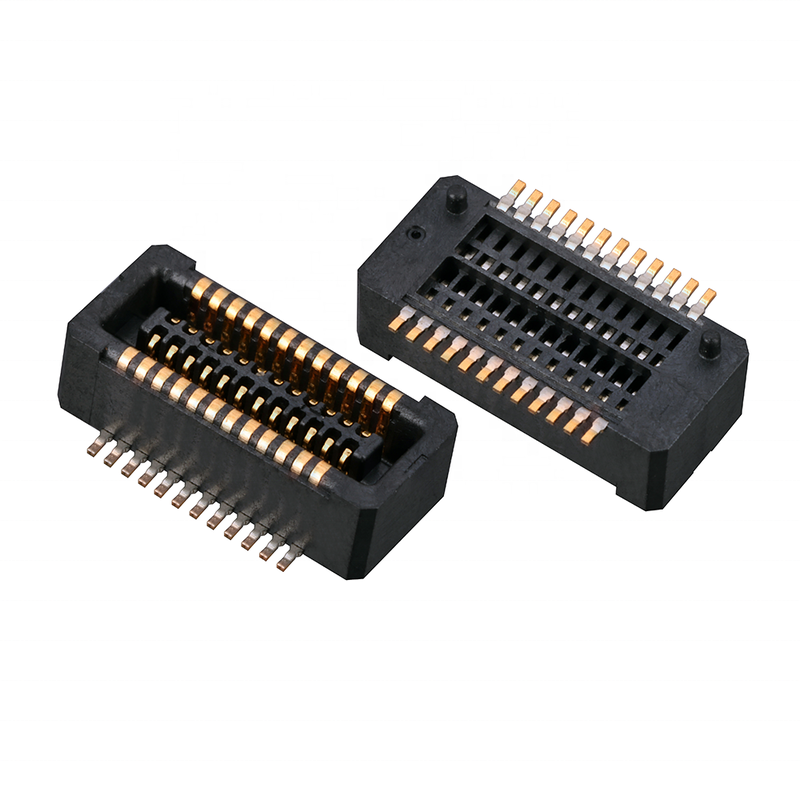

کانکتور برد به برد نری با گام 0.4 میلی‌متر و 30 پین
تراز خودکار و اتصال کور داخلی، یکپارچگی سیگنال با سرعت بالا، ارتفاع ثابت پشته جفت شده. بهینه شده برای ماژول‌های اینترنت اشیا، خانه هوشمند، تلویزیون، نوت‌بوک و طراحی‌های PCB فشرده GPS. بسته‌بندی قرقره SMT برای برداشت و قرار دادن خودکار
نکات برجسته محصول
- اتصال کور / تراز خودکار و ضد اشتباه جاگذاری: ساختار راهنمای داخلی، تلرانس جابجایی مونتاژ را جذب می‌کند، از آسیب پین در حین اتصال دستی/خودکار جلوگیری می‌کند؛ ضد قفل از درج معکوس جلوگیری می‌کند.
- عملکرد انتقال با سرعت بالا: هندسه تماس بهینه شده برای یکپارچگی سیگنال پایدار با سرعت بالا، از سیگنال‌های فرکانس بالا برای ماژول‌های اینترنت اشیا، نوت‌بوک و GPS پشتیبانی می‌کند.
- ارتفاع جفت شده کنترل شده: ارتفاع پشته ثابت، شکاف PCB ثابت را حفظ می‌کند، طراحی محفظه مکانیکی و اعتبارسنجی قابلیت اطمینان لرزش را ساده می‌کند.
توضیحات محصول
| دسته بندی |
مورد |
پارامتر |
| عملکرد الکتریکی |
گام |
0.4 میلی‌متر |
|
تعداد پین |
هدر نری 30 پین |
|
جریان نامی |
0.3 آمپر در هر تماس |
|
ولتاژ نامی |
50 ولت DC |
|
حداکثر مقاومت تماس |
≤20 mΩ |
|
حداقل مقاومت عایق |
≥1000 MΩ |
|
ولتاژ تحمل |
250 ولت AC / 60 ثانیه |
| عملکرد مکانیکی |
چرخه‌های اتصال |
≥500 بار |
|
ارتفاع جفت شده |
ارتفاع پشته ثابت |
|
نیروی درج / خروج |
نیروی متعادل برای مونتاژ خودکار |
|
تلرانس |
تلرانس جابجایی تراز خودکار برای اتصال کور |
| جنس و آبکاری |
جنس تماس |
برنز فسفر |
|
آبکاری تماس |
آبکاری انتخابی طلا روی مانع نیکل |
|
جنس بدنه |
PA9T، مقاوم در برابر شعله UL94 V-0 |
| راهنمای محیط و لحیم کاری |
دمای عملیاتی |
-40°C ~ +85°C |
|
نوع لحیم کاری |
لحیم کاری مجدد SMT |
|
حداکثر دمای لحیم کاری مجدد |
260°C حداکثر، زمان ماند ≤10 ثانیه |
|
انطباق |
RoHS، REACH |
مرجع متقابل / جایگزین
جایگزین مستقیم برای کانکتورهای نری BTB 30 پین با گام 0.4 میلی‌متر رایج از سری Molex، JAE، HRS / Hirose، TE. همان طرح PCB و پروفیل اتصال.
- مزیت: جایگزینی مستقیم بدون نیاز به بازطراحی طرح PCB؛ زمان تحویل کوتاه‌تر و هزینه کمتر در مقایسه با قطعات وارداتی.
- توجه: لطفاً شماره قطعه OEM هدف خود را برای تأیید دقیق پین‌بندی/ارتفاع پشته قبل از نهایی شدن طراحی به اشتراک بگذارید.
ویژگی محصول
- گام ظریف 0.4 میلی‌متر، نگهدارنده نری 30 پین برای طرح PCB پشته فشرده
- راهنمای اتصال کور با تراز خودکار، نرخ رد مونتاژ را کاهش می‌دهد
- ساختار تماس دوگانه برای مقاومت تماس پایدار در برابر لرزش
- طرح پد SMT بهینه شده برای نازل برداشت و قرار دادن
- طراحی بدنه ضد گرد و غبار، مناسب برای محیط داخلی اینترنت اشیا و صنعتی سبک
- ارتفاع جفت شده ثابت، محاسبه آسان پشته مکانیکی
مزایای محصول
- دوستدار مونتاژ: تلرانس تراز خودکار، ناهماهنگی پشته PCB را جبران می‌کند، خرابی‌های مونتاژ کمتر.
- سیگنال پایدار: ساختار تماس تنظیم شده، کیفیت سیگنال با سرعت بالا را برای ماژول‌های رادیویی نوت‌بوک/GPS/اینترنت اشیا حفظ می‌کند.
- آماده تولید: بسته‌بندی نوار قرقره، مستقیماً با خطوط خودکار SMT سازگار است.
- مزیت هزینه و زمان تحویل: تولید داخلی، بدون زمان تحویل طولانی خارج از کشور.
- پشتیبانی طراحی: دیتاشیت، نقشه 2 بعدی، فایل 3 بعدی STEP برای تیم سخت‌افزار شما موجود است.
کاربرد
- ماژول‌های بی‌سیم اینترنت اشیا
- برد کنترلر و سنسور خانه هوشمند
- اتصال برد فرعی نمایشگر تلویزیون
- ماژول‌های ارتباطی نوت‌بوک-اینترنت اشیا / سلولی
- ماژول‌های موقعیت‌یابی GPS
- PCB پشته فشرده مصرفی و قابل حمل
بسته‌بندی
نوار و قرقره (قرقره). بسته‌بندی استاندارد قرقره، سازگار با دستگاه برداشت و قرار دادن خودکار SMT، مستقیماً روی خط تولید شما اجرا می‌شود.
زمان تحویل
- نمونه‌ها: 3 روز کاری
- سفارش عمده: 1-3 هفته
- حداقل سفارش: قابل مذاکره
- نمونه‌های رایگان موجود است؛ پشتیبانی از انتشار سریع نمونه
گواهینامه کارخانه و خدمات سفارشی
گواهینامه‌ها: ISO9001، ISO14001، RoHS، REACH
- حداقل سفارش: حداقل سفارش انعطاف‌پذیر برای اقلام استاندارد
- سیاست نمونه: پشتیبانی از نمونه‌های رایگان / انتشار سریع نمونه برای تست مهندسی شما
- سفارشی‌سازی: ارتفاع جفت شده سفارشی، ضخامت آبکاری، پین، رنگ بدنه و علامت‌گذاری موجود است. ODM و OEM قابل قبول است.
راهنمای انتخاب مهندس
- ارتفاع پشته جفت شده، تعداد پین و جفت اتصال نری/ماده را قبل از قفل کردن طرح تأیید کنید.
- پهنای باند سیگنال مورد نیاز برای مسیرهای پرسرعت نوت‌بوک/GPS را بررسی کنید.
- ضخامت PCB، فضای محفظه و نیاز تست لرزش را بررسی کنید.
- نمونه‌های رایگان را برای مونتاژ نمونه اولیه، تست اتصال و اعتبارسنجی یکپارچگی سیگنال درخواست کنید.
- برای فایل 3 بعدی، دیتاشیت و بررسی قطعه مرجع متقابل با مهندس سخت‌افزار ما تماس بگیرید.
سوالات متداول
س: آیا کاتالوگ دارید؟ آیا می‌توانید کاتالوگ را برای بررسی تمام محصولات خود برای من ارسال کنید؟
پاسخ: بله، می‌توانید برای دریافت کاتالوگ با ما به صورت آنلاین تماس بگیرید یا ایمیل ارسال کنید.
س: محصول را در کاتالوگ شما پیدا نمی‌کنم. آیا می‌توانید این محصول را برای من بسازید؟پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می‌دهد، اما نه همه. فقط به ما بگویید به چه محصولی نیاز دارید و چه تعداد می‌خواهید. اگر آن را نداشته باشیم، می‌توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می‌کشد.
س: آیا می‌توانید نمونه ارائه دهید؟ آیا این نمونه‌ها رایگان هستند؟
پاسخ: بله، ما 5-10 قطعه نمونه رایگان کانکتور برای تست ارائه می‌دهیم. اما شما باید هزینه حمل و نقل را بپردازید.
س: زمان تحویل شما چطور است؟
پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می‌شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می‌شوند.
س: چگونه سفارش من را ارسال می‌کنید؟
پاسخ: برای بسته‌های کوچک، آنها را با اکسپرس، مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته‌های بزرگ، می‌توانیم آنها را با هوا یا دریا ارسال کنیم. ما از کارتن‌های صادراتی استاندارد استفاده می‌کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل خواهیم بود.
6. س: چه نوع پرداختی را قبول می‌کنید؟ آیا می‌توانم به یوان چین پرداخت کنم؟
پاسخ: ما T/T (انتقال سیمی)، وسترن یونیون و پی‌پال را قبول می‌کنیم. لطفاً مطمئن شوید که می‌توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می‌توانید پول را به یوان چین پرداخت کنید. مشکلی نیست.
7. س: کنترل کیفیت شرکت شما چطور است؟
پاسخ: به شدت از ISO9001 پیروی می‌کند؛ IQC، OQC، IPQC و QA 10٪ از بخش کیفیت ما را اشغال می‌کنند. تست CCD برای 99٪ از برنامه‌های کاربردی محصول شرکت ما اعمال می‌شود.
س: من لیست قیمت تمام محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت تمام محصولات خود را نداریم. چون تعداد اقلام ما بسیار زیاد است، امکان تهیه لیست قیمت همه آنها وجود ندارد و قیمت‌ها به دلیل هزینه مواد و مقدار همیشه در حال تغییر هستند. و شما می‌توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما با دقت یکی یکی تأیید می‌کنیم و لیست مشخصات و قیمت را به شما می‌دهیم.
س: آیا می‌توانید محصولات سفارشی و بسته‌بندی سفارشی بسازید؟
پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته‌ایم (عمدتاً سیم‌کشی). در مورد بسته‌بندی سفارشی، مشکلی نیست؛ می‌توانیم لوگو یا اطلاعات دیگر شما را روی بسته‌بندی قرار دهیم. فقط باید اشاره کرد که این هزینه اضافی خواهد داشت.
س: چه گواهینامه‌هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
