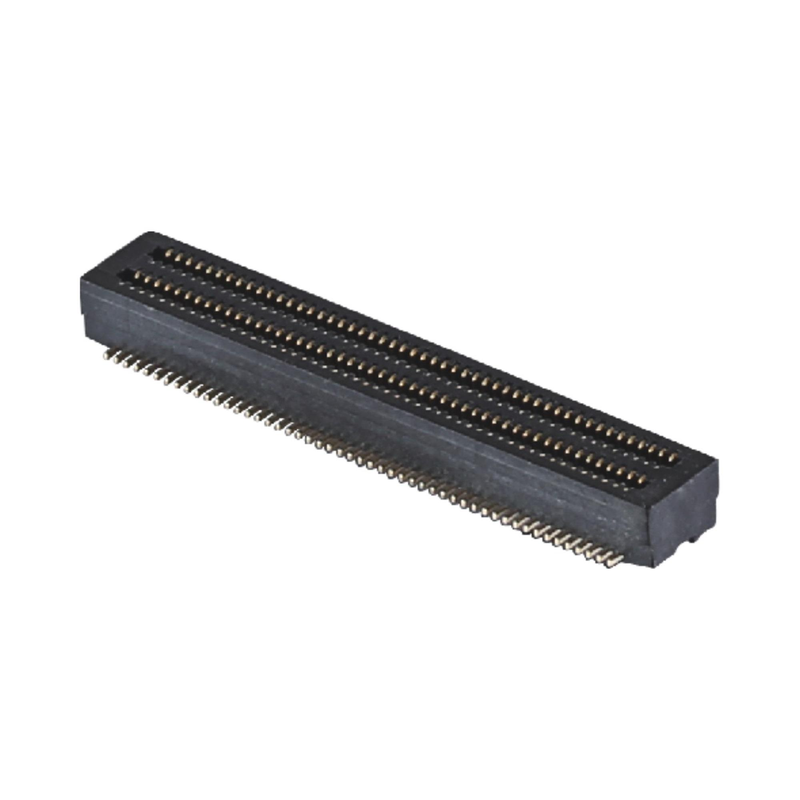

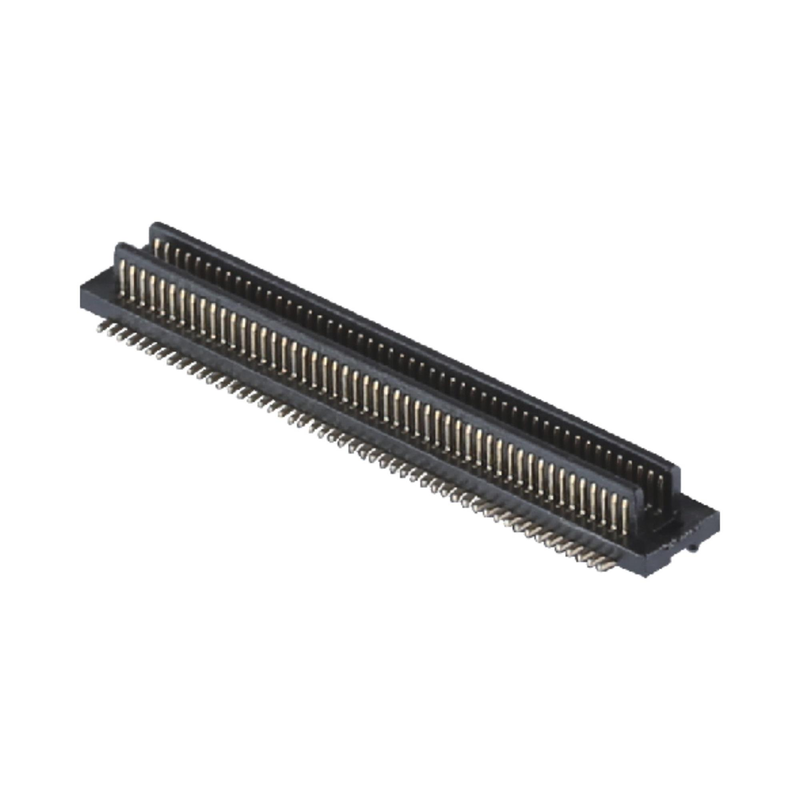

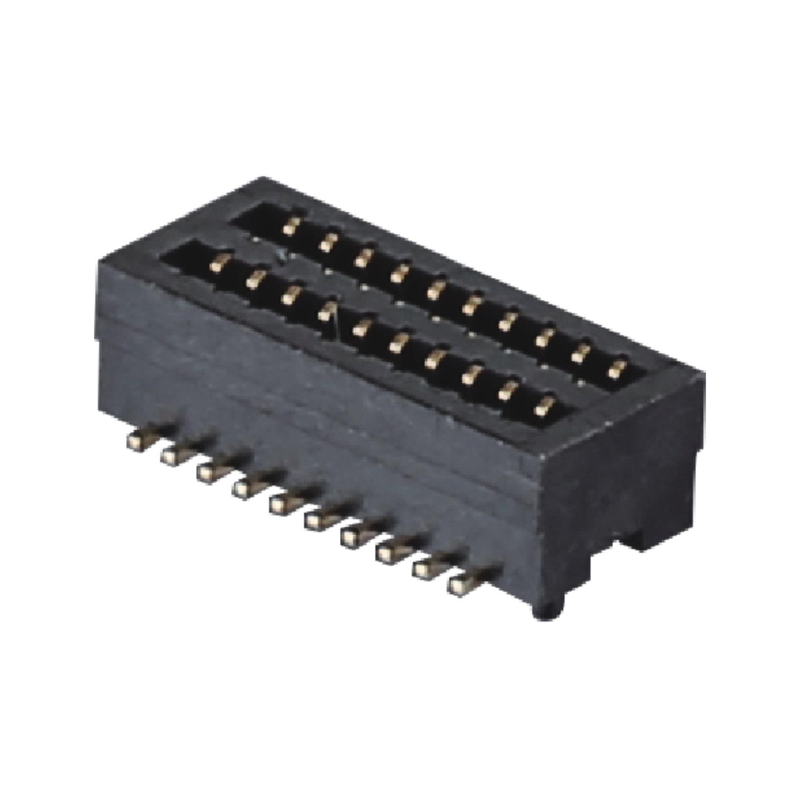

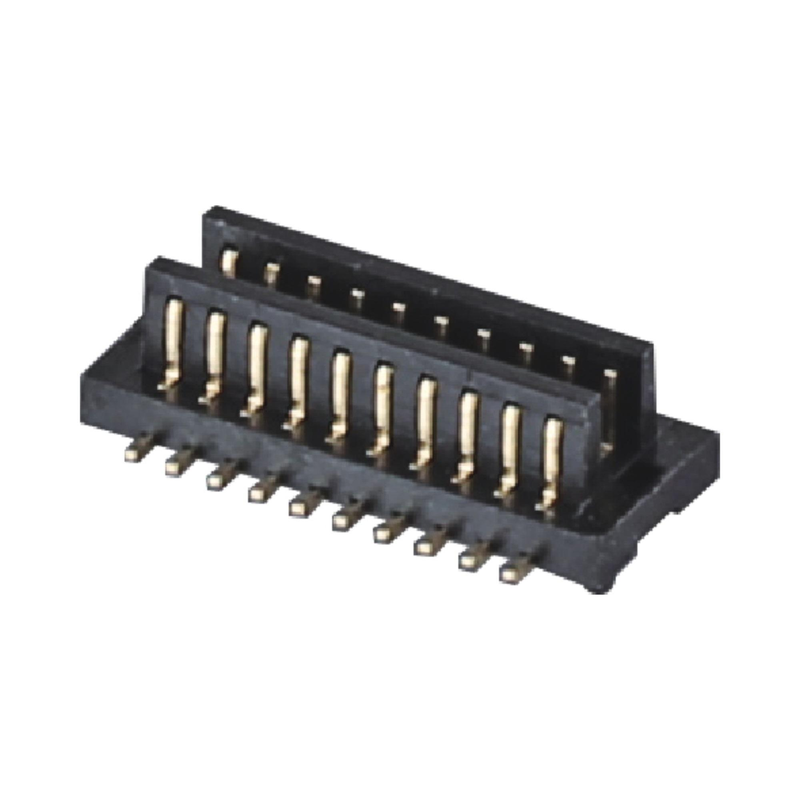

0.8mm Pitch BTB Connector 40 100 Pin سرعت انتقال بالا
نکات برجسته محصول
✅ طراحی ضد اشتباه قرار دادن جفت گیری کور و هم تراز خود: ساختار هدایت شده با جذب تحمل محور X / Y ، خطر آسیب جفت گیری را در طول مونتاژ دستی و خودکار کاهش می دهد ،از ورودی عقب جلوگیری می کند.
یکپارچگی سیگنال با سرعت بالا: طراحی موانع ترمینال بهینه شده، انتقال با سرعت بالا برای مسیرهای سیگنال با فرکانس بالا.
✅ ارتفاع قابل کنترل: چندین گزینه ارتفاع جفت گیری انباشته شده برای مطابقت با نیازهای شکاف PCB شما؛ پچ کمپکت 0.8 میلی متر فضای طرح PCB را ذخیره می کند.
✅ بسته بندی SMT Reel: آماده برای انتخاب و قرار دادن خودکار، سازگار با خطوط مونتاژ استاندارد SMT.
توضیحات محصول
| دسته بندی |
ماده |
مشخصات |
| عملکرد الکتریکی |
ارتفاع |
0.8 میلی متر |
|
تعداد پین ها |
10 / 20 / 40 / 100 پین |
|
جریان نامی |
1.0 A در هر پین |
|
ولتاژ نامی |
60 ولت DC |
|
مقاومت تماس |
≤30 mΩ |
|
مقاومت عایق |
≥500 MΩ @500V DC |
|
ولتاژ مقاومت دی الکتریک |
500 ولت AC، برای 1 دقیقه هیچ خرابی وجود ندارد |
| عملکرد مکانیکی |
چرخه های جفت گیری |
حداقل 50 چرخه |
|
نیروی جفت گیری / جفت گیری |
نیروی ورودی کم، نیروی نگهدارنده پایدار |
|
تحمل خود سازگاری |
تحمل انحراف جهت X/Y برای جفت گیری کور |
| مواد و پوشش |
مسکن |
LCP با دمای بالا، UL94 V-0 |
|
مواد تماس |
فوسفور آلیاژ مس برنز |
|
پوشش ناحیه تماس |
پوشش طلا (ضخامت طلای سفارشی در دسترس است) |
|
چسباندن دم جوش |
مسطح مات روی مانع نیکل |
| محیط زیست |
دمای عملیاتی |
-40°C ~ +85°C |
|
رعایت |
RoHS، REACH |
| راهنمای جوش |
پروفایل جریان مجدد |
جریان مجدد SMT بدون سرب، دمای اوج ≤260°C، زمان باقی ماندن 30 ~ 60s |
مرجع متقابل / جایگزین
این سری BTB 0.8mm با خطوط اصلی بین المللی BTB سازگار است و از نظر الکتریکی قابل تعویض است.
- سری Molex SlimStack 0.8mm BTB
- سری Hirose ER8 / BM
- سری JAE DX07
- کانکتورهای متزانین تراکم بالا سامتک
توجه: قبل از طرح رسمی PCB، نقشه 3D و ارتفاع جفت گیری را بررسی کنید؛ نمونه های رایگان برای تأیید در دسترس است.
ویژگی محصول
- ساختار خود تراز ضد دستکش قطبی شده و جفت گیری کور، از خم شدن پین در هنگام عدم تراز جلوگیری می کند.
- هندسه ی ترمینال تنظیم شده برای مقاومت ثابت، حفظ یکپارچگی سیگنال با سرعت بالا.
- انتخاب های ارتفاع چندگانه، طراحی انعطاف پذیر شکاف PCB.
- نصب سطح SMT دو ردیف جفت مرد / زن، گزینه های 10 ~ 100 پین.
- عایق LCP با دمای بالا، عملکرد پایدار تحت جریان مجدد و چرخه حرارتی.
- منطقه تماس طلا برای مقاومت تماس پایین و ضد اکسیداسیون
مزایای محصول
🔹راه حل مناسب برای مهندسان: Pin-to-pin سازگار با مارک های وارداتی، کوتاه کردن زمان تهیه BOM و کاهش هزینه های قطعات.
🔹تحمل قوی برای جفت گیری: ساختاری که خود را تنظیم می کند، جابجایی مونتاژ را جذب می کند و میزان نقص مونتاژ را در تولید انبوه کاهش می دهد.
🔹عملکرد پایدار در سرعت بالا: کنترل متقابل بهینه شده برای انتقال سیگنال فرکانس بالا.
🔹سفارشی سازی انعطاف پذیر: ارتفاع، ضخامت طلا و تعداد پین ها را با توجه به نیازهای پروژه خود تنظیم کنید.
🔹بسته بندی کامل رول: به طور مستقیم روی خط مونتاژ خودکار SMT اجرا می شود، بدون نیاز به بسته بندی مجدد.
درخواست
- تخته های کنترل داخلی صنعتی
- ماژول های الکترونیکی فشرده پزشکی
- دروازه ی اینترنت اشیا و سخت افزار حسگر هوشمند
- دستگاه های دستی قابل حمل
- ماژول های فرعی PCB صفحه نمایش و دوربین
- مجموعه های الکترونیکی غیر ایمنی خودرو
- ماژول های مخابراتی و انتقال داده های با سرعت بالا
بسته بندی
نوار و ريل (ريل) بسته بندی ريل استاندارد، سازگار با SMT اتوماتيك pick-and-place ماشین، به طور مستقیم در خط تولید خود را اجرا می شود.
زمان پیشرو
- نمونه ها: 3 روز کاری
- سفارش انبوه: 1 تا 3 هفته
- MOQ: قابل مذاکره
- نمونه های رایگان در دسترس؛ پشتیبانی از انتشار سریع نمونه
صدور گواهینامه کارخانه و خدمات سفارشی
گواهینامه: ISO9001، ISO14001، RoHS، REACH
- مقدار تولیدی: MOQ انعطاف پذیر برای اقلام استاندارد
- سیاست نمونه گیری: پشتیبانی از نمونه های رایگان / انتشار سریع نمونه برای آزمون مهندسی شما
- سفارشی سازی: ارتفاع متناسب با سفارشی، ضخامت پوشش، PIN، رنگ خانه و علامت گذاری در دسترس است. ODM و OEM قابل قبول است.
راهنمای انتخاب مهندس
- تعداد پین ها (10/20/40/100 Pin) و ارتفاع مطلوبی را تایید کنید.
- برای تایید مشخصات پوشش، دمای کار و سرعت سیگنال را بررسی کنید.
- دانلود 3D و صفحه داده برای تایید رد پای PCB قبل از قفل طرح.
- نمونه هاي مجاني براي آزمايش الکتريکي، تاييد جفتگي و آزمايش مونتاژ SMT سفارش بده.
- با تیم مهندسی ما تماس بگیرید اگر به مشاوره جایگزین مارک های مختلف یا اصلاحات ویژه نیاز دارید.
سوالات عمومی
