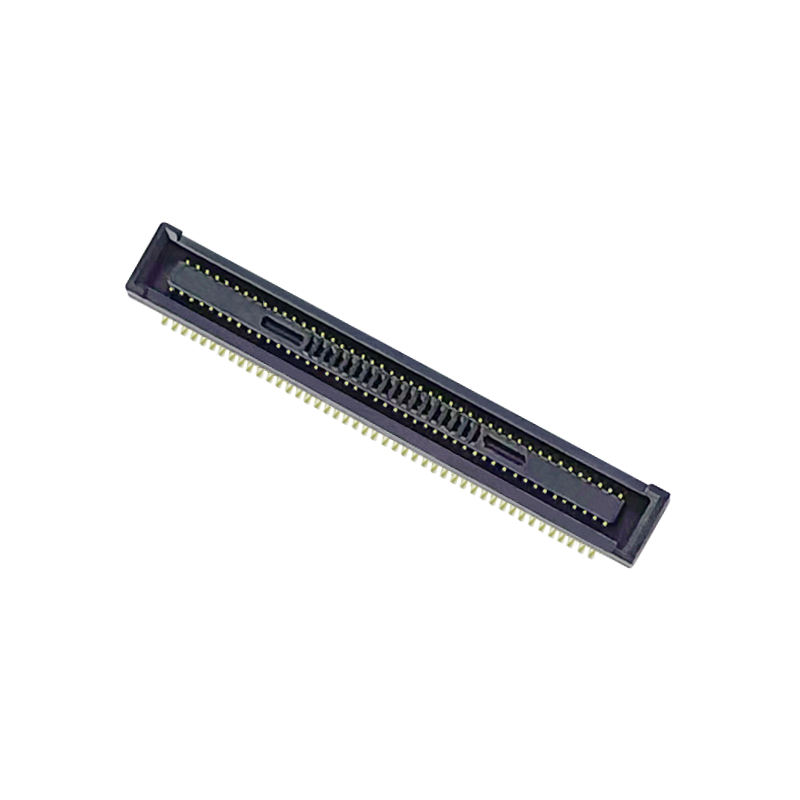

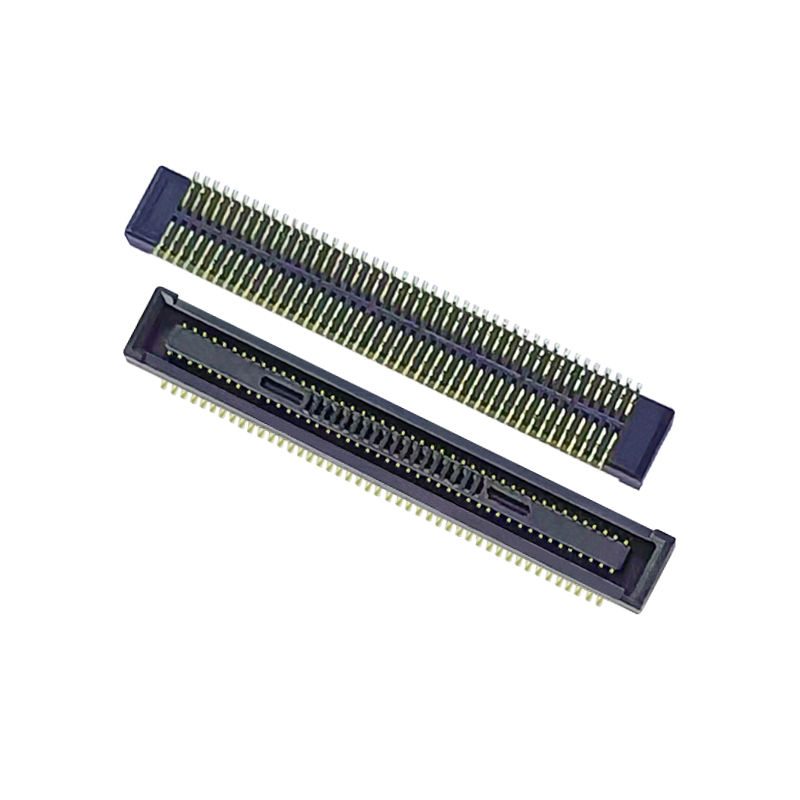

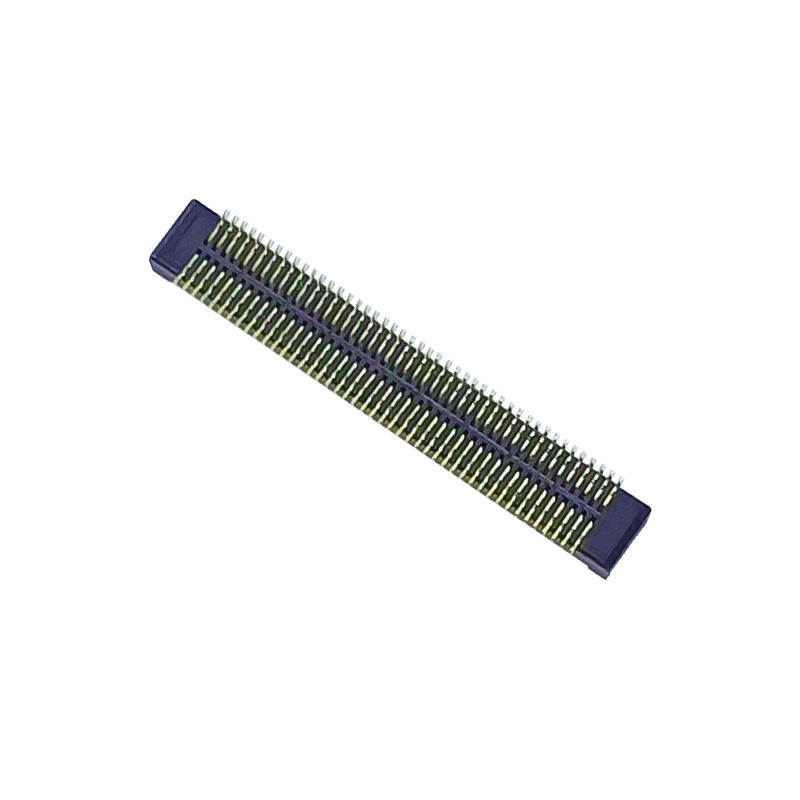

90Pin Double Row PCB Board Connector BTB سوکت زنانه 0.4mm پیچ باریک سازگار با کنتاکتورهای میزانی
نکات برجسته محصول
✅ جفت گیری کور و تراز خود / طراحی ضد اشتباه: ضد توقف داخلی و تحمل شناور برای جذب آفست انبار PCB ، جلوگیری از آسیب زدن به پین در طول مونتاژ دستی / خودکار
✅ عملکرد سیگنال با سرعت بالا: پشتیبانی از MIPI، USB32, انتقال سیگنال دیفرانسیل PCIe, crosstalk پایین & کنترل مقاومت پایدار
✅ ارتفاع انباشته شده کنترل شده: ارتفاع ثابت میان تخت به تخت، انباشته شدن PCB قابل پیش بینی برای طراحی دستگاه های جمع و جور
✅ 0.4mm Ultra Narrow Pitch، Double Row 90 Positions: چگالی بالا، حفظ اثر PCB برای الکترونیک باریک و کوچک
✅ بسته بندی SMT Tape & Reel: به طور مستقیم سازگار با ماشین های خودکار pick & place برای تولید انبوه
توضیحات محصول
| ماده |
پارامتر |
| عملکرد الکتریکی |
|
| جریان نامی |
0.3A در هر تماس |
| ولتاژ نامی |
30 ولت AC/DC |
| مقاومت تماس اولیه |
≤80mΩ |
| مقاومت عایق |
≥1000MΩ @100VDC |
| مقاومت در برابر ولتاژ |
150 ولت AC برای 1 دقیقه |
| نرخ سیگنال |
تا 16 گيگابايت در ثانیه |
| عملکرد مکانیکی |
|
| ارتفاع |
0.4 میلی متر |
| تعداد پین ها |
90P، ردیف دوگانه |
| ارتفاع جفت |
سفارشی در دسترس است (اختیاری از ارتفاع استایل استاندارد) |
| چرخه های جفت گیری |
≥50 چرخه |
| نیروی ورودی / استخراج |
نیروی ورودی کنترل شده کم |
| مواد و پوشش |
|
| مسکن |
LCP، UL94 V-0 ضد شعله |
| ترمینال تماس |
فوسفور برنز |
| پوشش تماس |
پوشش انتخابی طلا در ناحیه تماس؛ لایه زیرنیکل |
| دم خازن |
قلع مات |
| راهنمای محیط زیست و جوش |
|
| دمای عملیاتی |
-40°C ~ +105°C |
| دمای ذخیره سازی |
-40°C ~ +125°C |
| نوع جوش |
SMT جوش مجدد جریان، دمای اوج ≤260°C |
| رعایت |
RoHS، REACH |
مرجع متقابل / جایگزین
جایگزین سازگار با ردپای دست برای سری Hirose DF40 ، سری JAE WP6C ، سوکت زنانه Molex 0.4mm BTB.
همان الگوی زمین PCB، تخصیص پین و ارتفاع انباشت. مهندسان می توانند قطعات خارجی را بدون طراحی مجدد PCB به طور مستقیم جایگزین کنند، کاهش هزینه منابع و خطر زمان طولانی را کاهش می دهد.
ویژگی محصول
- ساختار ضد ضد ضد ضد ضد ضد ضد ضد ضد ضد ضد ضد جلوگیری از جفت گیری معکوس و خم کردن پین
- تحمل شناور خود تراز برای عدم تراز مونتاژ PCB
- پوشش تماس طلا انتخابی مقاومت تماس پایدار را تحت ارتعاش و چرخه حرارتی حفظ می کند
- پلاستیک LCP با دمای بالا، ابعاد پایدار پس از جوش مجدد
- طرح دو ردیف 90 پین با تراکم بالا، ایده آل برای ماژول های PCB تراخته شده فشرده
- ساختاری با صدای عبور پایین برای سیگنال های فرقی با سرعت بالا
مزایای محصول
- عملکرد مشابه مارک های بزرگ، زمان تحویل کوتاه تر و کنترل بهتر هزینه
- بسته بندی نوار ریل آماده برای مونتاژ خودکار SMT، بدون نیاز به بسته بندی مجدد ثانویه
- قالب دقیق داخلی و 100٪ بازرسی آنلاین، کیفیت دسته ثابت
- سفارشی سازی انعطاف پذیر در ارتفاع انبار، ضخامت طلا و تعداد پین
- پشتیبانی نمونه گیری سریع برای اعتباربخشی مهندسی
درخواست
- ماژول های AR/VR، دستگاه های پوشیدنی هوشمند
- ابزار دستی پزشکی
- کنترل داخلی صنعتی و HMI
- ماژول های دوربین و صفحه نمایش
- ماژول های کوچک ارتباطات AIoT، 5G
- لپ تاپ، تبلت و وسایل الکترونیکی کوچک مصرف کننده
بسته بندی
نوار و ريل (ريل) بسته بندی ريل استاندارد، سازگار با SMT اتوماتيك pick-and-place ماشین، به طور مستقیم در خط تولید خود را اجرا می شود.
زمان پیشرو
- نمونه ها: 3 روز کاری
- سفارش انبوه: 1 تا 3 هفته
- MOQ: قابل مذاکره
- نمونه های رایگان در دسترس؛ پشتیبانی از انتشار سریع نمونه
صدور گواهینامه کارخانه و خدمات سفارشی
گواهینامه: ISO9001، ISO14001، RoHS، REACH
- مقدار تولیدی: MOQ انعطاف پذیر برای اقلام استاندارد
- سیاست نمونه گیری: پشتیبانی از نمونه های رایگان / انتشار سریع نمونه برای آزمون مهندسی شما
- سفارشی سازی: ارتفاع متناسب با سفارشی، ضخامت پوشش، PIN، رنگ خانه و علامت گذاری در دسترس است. ODM و OEM قابل قبول است.
راهنمای انتخاب مهندس
- تایید لازم استارتفاع انبار جفتاول؛ این شکاف PCB شما را تعریف می کند
- بررسی نیاز به سیگنال با سرعت بالا (MIPI / PCIe / USB) برای بررسی مقاومت
- قبل از دادن سفارش عمده، نیاز به بسته بندی قطعات SMT را تأیید کنید
- اثر پا یا صفحه داده PCB خود را به تیم مهندسی ما برای بررسی سازگاری ارسال کنید
- درخواست نمونه های رایگان برای ورودی، چرخه حرارتی و اعتبار سنجی یکپارچگی سیگنال قبل از تصویب کامل BOM
سوالات عمومی
س: شما یک کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود به من بفرستید؟
A: بله، شما می توانید با ما در اینترنت تماس بگیرید یا یک ایمیل برای دریافت کاتالوگ ارسال کنید.
سوال: من نمیتونم محصول رو توی کاتا پیدا کنممي توني اين محصول رو برام درست کني؟
A: کاتالوگ ما اکثر محصولات ما را نشان می دهد، اما همه آنها را نشان نمی دهد. فقط به ما بگویید که چه محصولی نیاز دارید و چه تعداد می خواهید. اگر ما آن را نداشته باشیم، ما همچنین می توانیم یک قالب جدید را برای تولید آن طراحی و بسازیم.براي مرجع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می کشد.
سوال: می توانید یک نمونه ارائه دهید؟ آیا این نمونه ها رایگان هستند؟
A: بله، ما ارائه 5-10 PC از نمونه های رایگان کانکتور برای آزمایش. اما شما باید هزینه حمل و نقل را پرداخت کنید
سوال: زمان تحویل شما چطوره؟
A: کالاهای موجود در عرض 1 روز تحویل داده می شوند؛ کالاهای سفارشی در عرض 5-7 روز تحویل داده می شوند
سوال: چطور سفارشم رو بفرستم؟
A: برای بسته های کوچک، آنها را از طریق اکسپرس مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، ما می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتون های صادراتی استاندارد استفاده می کنیم.ما مسئول هر گونه خسارت محصولی که در طول تحویل رخ دهد.
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: ما T / T ((تحویلی) ، Western Union و PayPal را قبول می کنیم. لطفا مطمئن شوید که ما می توانیم همان مقدار را به عنوان فاکتور دریافت کنیم. و شما می توانید پول را در RMB پرداخت کنید. هیچ مشکلی نیست.
7. س: چطور در مورد کنترل کیفیت شرکت شما
A: به شدت ISO9001 را دنبال کنید؛ IQC، OQC، IPQC و QA 10٪ از بخش کیفیت ما را اشغال می کنند. آزمایش CCD در 99٪ از برنامه های کاربردی محصول شرکت ما اعمال می شود.
سوال: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا شما لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون ما موارد زیادی داریم، ناممکن است که همه قیمت های آنها را در یک لیست قرار دهیم،و قیمت ها همیشه به دلیل هزینه مواد و مقدار تغییر می کنند.. و شما می توانید به ما یک لیست از تمام موارد شما نیاز دارید; ما به دقت تایید یک به یک و به شما مشخصات و لیست قیمت
س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی را انجام دهید؟
پاسخ: بله. ما تعداد زیادی از سفارشی ساخته شده
در مورد بسته بندی سفارشی، مشکلی وجود ندارد؛ ما می توانیم لوگو یا سایر اطلاعات خود را روی بسته بندی قرار دهیم.فقط بايد اشاره کنم که اين باعث ميشه يه مقدار هزينه ي اضافي داشته باشه.
سوال: چه گواهی هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
