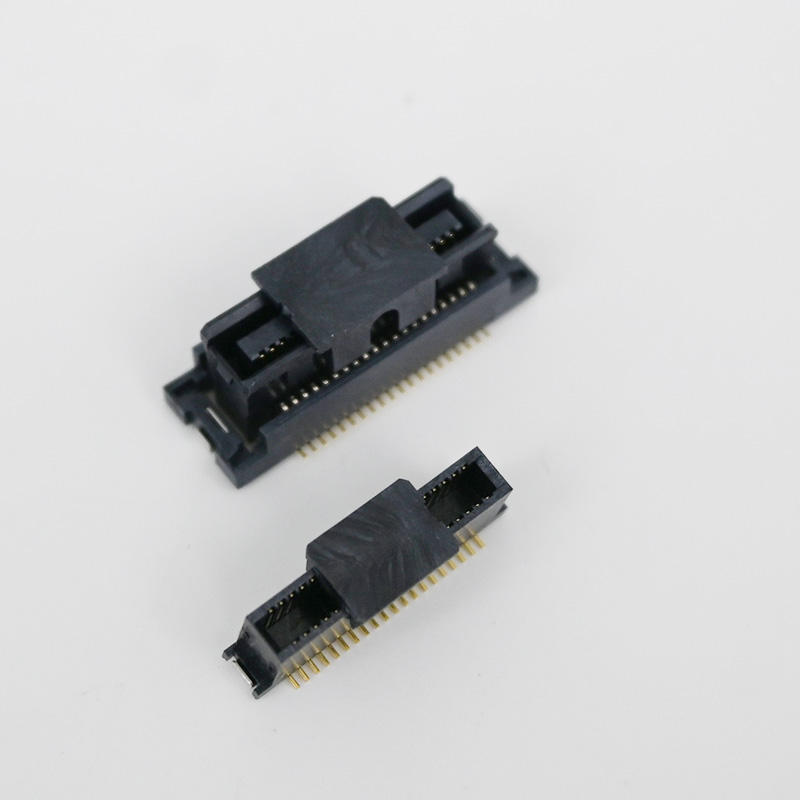

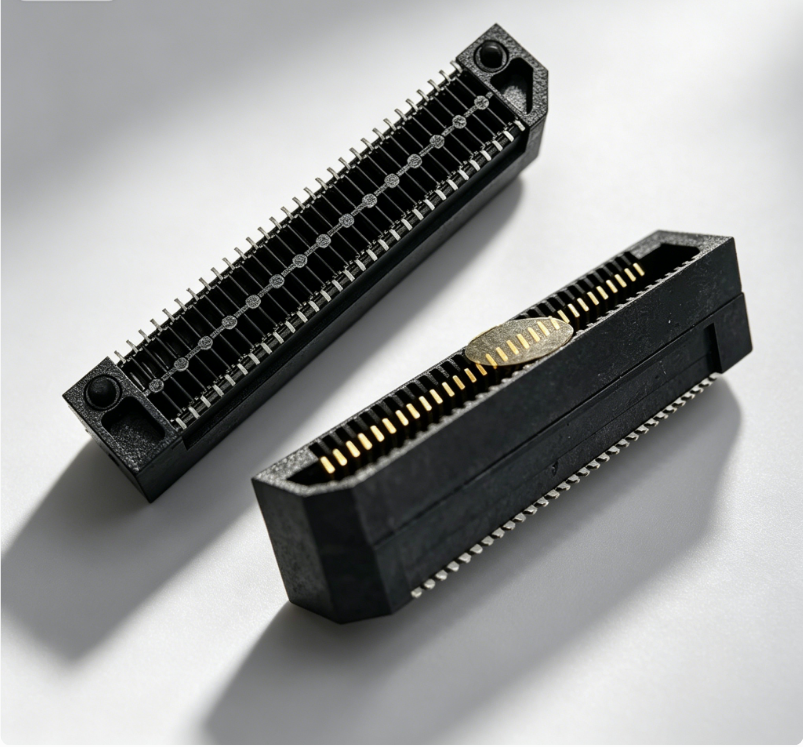

کانکتور مادگی دو ردیفه 60 پین برنجی با گام 0.8 میلیمتر BTB برای کاربردهای PCB
نکات برجسته محصول
✅ جفت‌گیری کور و خودترازی ضد عدم تطابق: کلیدینگ داخلی + تلرانس شناور، افست مونتاژ را جذب می‌کند، از آسیب پین در حین اتصال دستی/خودکار جلوگیری می‌کند
✅ یکپارچگی سیگنال با سرعت بالا: کنترل امپدانس بهینه شده، از انتقال سریال با سرعت بالا برای پشته‌سازی PCB دیجیتال و فرکانس بالا پشتیبانی می‌کند
✅ ارتفاع جفت‌گیری تعریف شده: ارتفاع پشته‌سازی ثابت برای حفظ فاصله ثابت PCB، تکرارپذیری پشته‌سازی برای طرح‌بندی‌های مِزانین فشرده
✅ گام 0.8 میلیمتر (0.031 اینچ)، دو ردیفه 60 موقعیت: کانکتور مادگی SMT با چگالی بالا برای کاربردهای PCB با فضای محدود
✅ بسته بندی قرقره برای خط SMT: بسته بندی نوار و قرقره، مستقیماً با ماشین‌های pick & place خودکار سازگار است
توضیحات محصول
| دسته بندی |
مورد |
مشخصات |
| الکتریکی |
جریان نامی |
0.5 آمپر در هر کنتاکت |
|
ولتاژ نامی |
50 ولت AC |
|
مقاومت کنتاکت |
≤15 میلی‌اهم |
|
مقاومت عایق |
≥1 گیگا اهم @100VDC |
|
ولتاژ قابل تحمل |
1100 ولت DC |
| مکانیکی |
گام |
0.8 میلیمتر (0.031 اینچ) |
|
تعداد پین |
60 پین، دو ردیفه |
|
چرخه‌های جفت‌گیری |
≥500 بار |
|
ارتفاع جفت‌گیری |
ارتفاع پشته‌سازی سفارشی / استاندارد موجود است |
|
اتصال |
نصب سطحی SMT |
| جنس و آبکاری |
جنس کنتاکت |
برنج / فسفر برنز |
|
آبکاری ناحیه جفت‌گیری |
انتخابی طلا روی نیکل |
|
آبکاری دم لحیم |
قلع مات روی نیکل، بدون سرب |
|
محفظه |
LCP، پلاستیک دمای بالا UL94 V-0 |
| محیط |
دمای عملیاتی |
-40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد |
|
انطباق |
RoHS، REACH |
| راهنمای لحیم‌کاری |
پروفایل رفلاو |
JEDEC J-STD-020، حداکثر دمای پیک ≤260 درجه سانتی‌گراد |
مرجع متقابل / جایگزین
جایگزین مستقیم برای سری ERF8 Samtec، Hirose DF40، Molex SlimStack، کانکتور مادگی TE 0.8mm 60P BTB. همان فوت پرینت، تخصیص پین و هندسه پشته‌سازی. مهندسان می‌توانند مستقیماً بدون بازطراحی عمده PCB جایگزین کنند، که خطر زمان تحویل طولانی و هزینه قطعات را کاهش می‌دهد.ویژگی محصول
ساختار جفت‌گیری کور ضد کلیدینگ، تلرانس خودترازی برای جبران عدم تطابق مونتاژ برد
- محفظه LCP دمای بالا پایدار در چرخه‌های متعدد رفلاو SMT
- آبکاری کنتاکت طلای انتخابی، مقاومت کنتاکت پایین پایدار و ضد اکسیداسیون
- طرح‌بندی با چگالی بالا دو ردیفه 60 موقعیت، فضای PCB را ذخیره می‌کند
- پد اتصال SMT بهینه شده برای مونتاژ PCB خودکار
- ارتفاع جفت‌گیری ثابت برای تضمین شکاف پشته PCB ثابت
- مزایای محصول
کاهش ریسک تامین
- : مستقیم از کارخانه، زمان تحویل کوتاه‌تر در مقایسه با برندهای وارداتیدوستدار مونتاژ
- : جفت‌گیری کور نرخ رد مونتاژ را در تولید انبوه کاهش می‌دهدعملکرد پایدار با سرعت بالا
- : تداخل و امپدانس کنترل شده برای مسیرهای سیگنال با سرعت بالاسازگاری کامل SMT
- : بسته بندی نوار و قرقره آماده برای pick & placeسفارشی سازی انعطاف پذیر
- : تنظیم ارتفاع جفت‌گیری، ضخامت طلا و تعداد پین بر اساس نقشه PCB شماکاربرد
ماژول‌های کنترل صنعتی،
گیت‌وی‌های IoT،
محاسبات تعبیه شده،
دستگاه‌های دستی پزشکی،
نمایشگر هوشمند،
ماژول‌های سنسور،
زیربردهای مخابراتی،
الکترونیک غیر ایمنی خودرو،
تجهیزات تست قابل حمل.
بسته بندی
نوار و قرقره (قرقره). بسته بندی استاندارد قرقره، سازگار با ماشین‌های pick-and-place خودکار SMT، مستقیماً در خط تولید شما اجرا می‌شود.
زمان تحویل
نمونه‌ها: 3 روز کاری
- سفارش عمده: 1-3 هفته
- حداقل سفارش: قابل مذاکره
- نمونه‌های رایگان موجود است؛ پشتیبانی از انتشار سریع نمونه
- گواهینامه کارخانه و خدمات سفارشی
گواهینامه‌ها: ISO9001، ISO14001، RoHS، REACH
حداقل سفارش
- : حداقل سفارش انعطاف پذیر برای اقلام استانداردسیاست نمونه
- : پشتیبانی از نمونه‌های رایگان / انتشار سریع نمونه برای تست مهندسی شماسفارشی سازی: ارتفاع جفت‌گیری سفارشی، ضخامت آبکاری، پین، رنگ محفظه و علامت گذاری موجود است. ODM و OEM قابل قبول است.
- راهنمای انتخاب مهندس
اول ارتفاع جفت‌گیری مورد نیاز را تأیید کنید (بعد حیاتی پشته‌سازی PCB)
- شماره قطعه BTB نر جفت‌گیری را برای تطابق گام، تعداد پین و کلیدینگ تأیید کنیدمحدوده دمای عملیاتی و نیاز سرعت سیگنال را برای انتخاب آبکاری طلا بررسی کنیدتأیید مقدار قرقره برای راه‌اندازی خط SMT
- درخواست نقشه / 3D STEP / دیتاشیت برای اعتبارسنجی کتابخانه و فوت پرینت PCB
- نمونه‌های رایگان را برای تست یکپارچگی سیگنال و قابلیت اطمینان جفت‌گیری قبل از تولید انبوه سفارش دهید
- سوالات متداول
- س: آیا کاتالوگ دارید؟ آیا می‌توانید کاتالوگ را برای بررسی همه محصولات خود برای من ارسال کنید؟
- پاسخ: بله، می‌توانید به صورت آنلاین با ما تماس بگیرید یا ایمیل ارسال کنید تا کاتالوگ را دریافت کنید.
س: محصول را در کاتالوگ شما پیدا نمی‌کنم. آیا می‌توانید این محصول را برای من بسازید؟
پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می‌دهد، اما نه همه. فقط به ما بگویید به چه محصولی نیاز دارید و چه مقدار می‌خواهید. اگر آن را نداشته باشیم، می‌توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می‌کشد.
س: آیا می‌توانید نمونه ارائه دهید؟ آیا این نمونه‌ها رایگان هستند؟
پاسخ: بله، ما 5-10 قطعه نمونه رایگان کانکتور برای تست ارائه می‌دهیم. اما شما باید هزینه حمل و نقل را پرداخت کنید.س: زمان تحویل شما چطور است؟
پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می‌شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می‌شوند.
س: چگونه سفارش من را ارسال می‌کنید؟
پاسخ: برای بسته‌های کوچک، آنها را با اکسپرس، مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته‌های بزرگ، می‌توانیم آنها را از طریق هوایی یا دریایی ارسال کنیم. ما از کارتن‌های صادراتی استاندارد استفاده می‌کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل خواهیم بود.
6. س: چه نوع پرداختی را قبول می‌کنید؟ آیا می‌توانم به RMB پرداخت کنم؟
پاسخ: ما T/T (انتقال بانکی)، Western Union و PayPal را قبول می‌کنیم. لطفاً مطمئن شوید که می‌توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می‌توانید پول را به RMB پرداخت کنید. مشکلی نیست.
7. س: کنترل کیفیت شرکت شما چگونه است؟
پاسخ: به شدت از ISO9001 پیروی می‌کند؛ IQC، OQC، IPQC و QA 10٪ از بخش کیفیت ما را اشغال می‌کنند. تست CCD برای 99٪ از کاربردهای محصول شرکت ما اعمال می‌شود.
س: من لیست قیمت همه محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. از آنجایی که تعداد زیادی قلم داریم، غیرممکن است که قیمت همه آنها را در یک لیست قرار دهیم و قیمت‌ها به دلیل هزینه مواد و مقدار همیشه در حال تغییر هستند. و شما می‌توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما به دقت یکی یکی تأیید می‌کنیم و لیست مشخصات و قیمت را به شما می‌دهیم.
س: آیا می‌توانید محصولات سفارشی و بسته‌بندی سفارشی بسازید؟
پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته‌ایم (عمدتاً سیم‌کشی). در مورد بسته‌بندی سفارشی، مشکلی نیست؛ می‌توانیم لوگو یا اطلاعات دیگر شما را روی بسته‌بندی قرار دهیم. فقط باید اشاره کرد که این هزینه اضافی خواهد داشت.
س: چه گواهینامه‌هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
