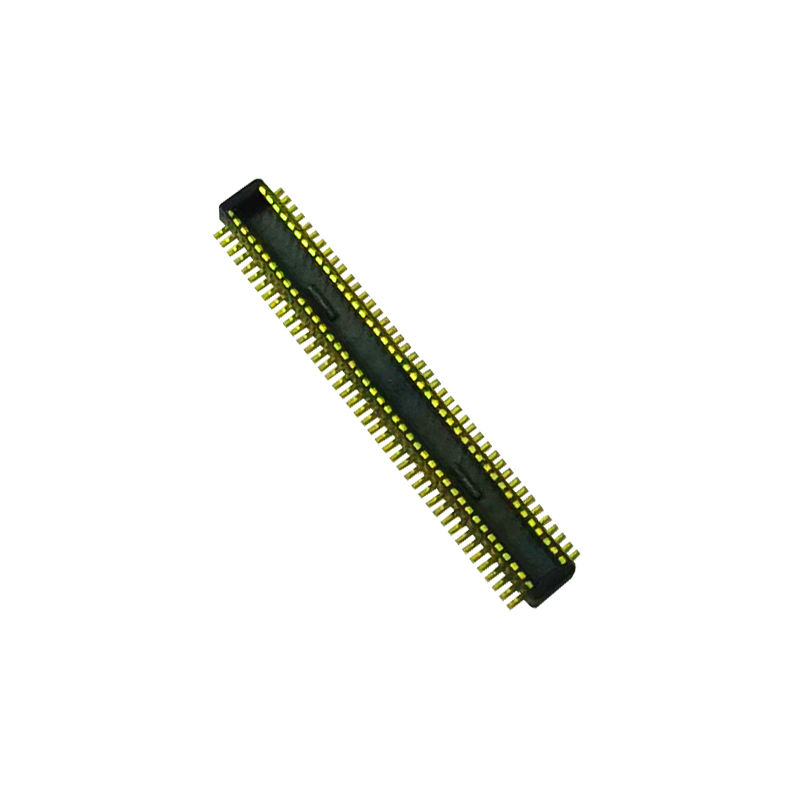

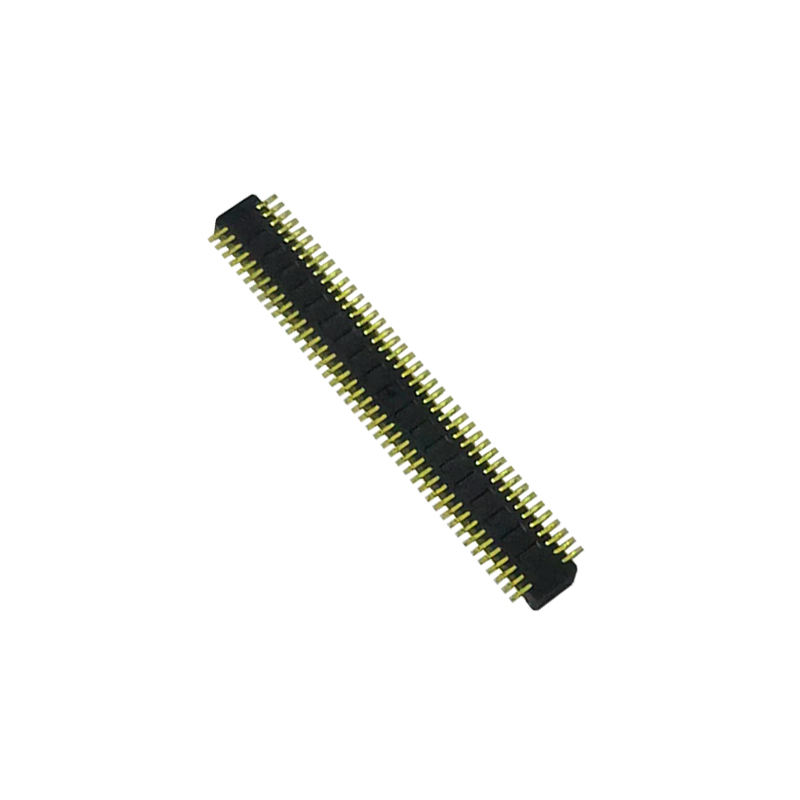

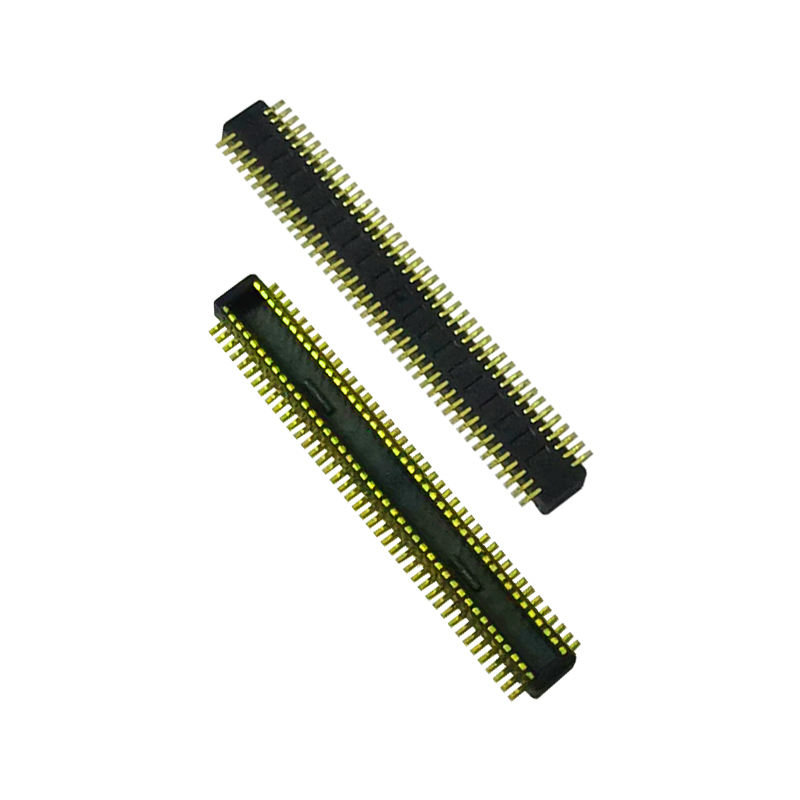

0.4mm Pitch 80P BTB صندلی مرد سازگار با DF40TC-80DP-0.4 هیئت مدیره به هیئت مدیره و کانکتورهای میزانین
نکات برجسته محصول
✅ جفت گیری نابینا و خود تراز: ضلع های راهنمای داخلی برای تحمل عدم تراز 0.33 میلی متر، جلوگیری از آسیب زدن به پین در هنگام جفت گیری دستی / خودکار؛ کلید ضد برگشت برای جلوگیری از قرار دادن اشتباه
✅ عملکرد با سرعت بالا: از سیگنال تا 20 گیگابایت در ثانیه پشتیبانی می کند و با PCIe 4 سازگار است.0، USB4 Gen2 ، MIPI جفت دیفرانسیل با سرعت بالا
✅ ارتفاع کنترل شده: ارتفاع انباشت پایدار برای طراحی فاصله دوگانه PCB؛ پچ 0.4mm فشرده برای طرح PCB با چگالی بالا
✅ SMT Tape & Reel: به طور مستقیم سازگار با ماشین های انتخاب و مکان، بهره وری بالای مونتاژ برای تولید انبوه
توضیحات محصول
| دسته بندی |
ماده |
پارامتر |
| برق |
جریان نامی |
0.3A در هر پین |
|
ولتاژ نامی |
30 ولت AC/DC |
|
حداکثر مقاومت تماس |
≤90mΩ |
|
حداقل مقاومت عایق |
≥50MΩ |
| ماشین آلات |
ارتفاع |
0.4 میلی متر |
|
موقعیت |
80P مرد |
|
چرخه های جفت گیری |
30 بار |
|
محدوده ی خود تراز |
±0.33mm |
| مواد و پوشش |
مسکن |
LCP، UL94V-0 سیاه |
|
مواد تماس |
فوسفور برنز |
|
پوشش تماس |
پوشش انتخابی طلا بر روی منطقه جفت گیری، مانع نیکل برای جلوگیری از جوش |
| محیط زیست |
دمای عملیاتی |
-35°C ~ +85°C |
|
دمای ذخیره سازی |
-10°C ~ +60°C |
|
رعایت |
RoHS، REACH |
| راهنمای جوش |
پروفایل جریان مجدد |
از منحنی استاندارد SMT پیروی کنید |
|
جوش دست |
۳۵۰ درجه سانتیگراد در عرض ۳ ثانیه |
مرجع متقابل / جایگزین
جایگزینی قطره ای سازگار باهيروز DF40TC-80DP-0.4. همان اثر پا ، مشخصات جفت گیری و عملکرد الکتریکی. مطابقت مستقیم پین به پین و اثر پا PCB؛ نیازی به طراحی مجدد PCB برای تعویض نیست. بررسی متقابل:ارتفاع و سرعت قابل مقایسه با آمفنول، سری BTB با تراکم بالا 0.4mm Molex.
ویژگی محصول
- ساختار ضد نقاش و خود هدایت، تحمل جابجایی مونتاژ، کاهش خطر جفت گیری معیوب
- طراحی موانع پایش ، جلوگیری از آلودگی طلا در هنگام پایش مجدد
- ضلع های تقویت شده جذب شوک، افزایش ثبات مکانیکی در معرض لرزش
- فاکتور فرم فشرده با چگالی بالا، فضای PCB را برای دستگاه های باریک ذخیره می کند
- بازخورد کلیک لمسی روشن در صورت جفت گیری کامل برای تشخیص جفت گیری ناقص
مزایای محصول
- جایگزینی دوستانه برای مهندسان: همون ردپايه اي که از "هيروز" گرفته شده بود4، تعویض سریع طراحی بدون تغییر طرح
- یکپارچگی سیگنال با سرعت بالا پایدار، صدای کم برای رابط با سرعت بالا
- کنترل سختگیرانه coplanarity، کاهش سنگ قبر SMT و خطر جوش باز
- مزیت زمان تولید کارخانه های داخلی در مقایسه با مارک های وارداتی، زنجیره تامین پایدار
- کنترل کیفیت داخلی کامل: 100٪ بازرسی بصری و الکتریکی قبل از حمل
درخواست
دستگاه های پوشیدنی
صفحه اصلی جاسازی شده،
سنسورهای صنعتی
ترمینال های دستی،
ماژول های نمایش
سخت افزار محاسبات AI،
تجهیزات پزشکی قابل حمل
ماژول های انتقال ویدئویی دوربین و MIPI
بسته بندی
نوار و ريل (ريل) بسته بندی ريل استاندارد، سازگار با SMT اتوماتيك pick-and-place ماشین، به طور مستقیم در خط تولید خود را اجرا می شود.
زمان پیشرو
- نمونه ها: 3 روز کاری
- سفارش انبوه: 1 تا 3 هفته
- MOQ: قابل مذاکره
- نمونه های رایگان در دسترس؛ پشتیبانی از انتشار سریع نمونه
صدور گواهینامه کارخانه و خدمات سفارشی
گواهینامه: ISO9001، RoHS، مطابقت با REACH.
- سیاست نمونه گیری: نمونه های رایگان در دسترس؛ انتشار سریع نمونه
- MOQ: MOQ پایین برای قطعات استاندارد؛ تعداد پین سفارشی / ارتفاع انباشت در صورت درخواست در دسترس است
- سفارشی سازی: PIN سفارشی، ارتفاع انباشت، ضخامت پوشش، گزینه های محافظ برای نیازهای خاص پروژه
- پشتیبانی مهندسی کامل: ورق داده، نقشه 2D / 3D، اثر PCB، گزارش آزمایش در صورت درخواست در دسترس است
راهنمای انتخاب مهندس
- تایید ارتفاع جفت گیری بین دو PCB خود را اول؛ مطابقت با مشخصات ارتفاع جفت گیری
- تایید نیاز به سرعت بالا: پشتیبانی 20Gbps برای PCIe4 / USB4 / MIPI
- بسته بندی ریل تایید می شود اگر شما از مونتاژ خودکار SMT استفاده کنید
- برای محیط های دارای ارتعاش سنگین، حفظ جفت گیری و ساختار ریب ضربه را تأیید کنید.
- ارسال نقشه ردپای PCB خود را برای تایید قبل از جفت گیری قبل از سفارش انبوه
سوالات عمومی
س: شما یک کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود به من بفرستید؟
A: بله، شما می توانید با ما در اینترنت تماس بگیرید یا یک ایمیل برای دریافت کاتالوگ ارسال کنید.
سوال: من نمیتونم محصول رو توی کاتا پیدا کنممي توني اين محصول رو برام درست کني؟
A: کاتالوگ ما اکثر محصولات ما را نشان می دهد، اما همه آنها را نشان نمی دهد. فقط به ما بگویید که چه محصولی نیاز دارید و چه تعداد می خواهید. اگر ما آن را نداشته باشیم، ما همچنین می توانیم یک قالب جدید را برای تولید آن طراحی و بسازیم.براي مرجع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می کشد.
سوال: می توانید یک نمونه ارائه دهید؟ آیا این نمونه ها رایگان هستند؟
A: بله، ما ارائه 5-10 PC از نمونه های رایگان کانکتور برای آزمایش. اما شما باید هزینه حمل و نقل را پرداخت کنید
سوال: زمان تحویل شما چطوره؟
A: کالاهای موجود در عرض 1 روز تحویل داده می شوند؛ کالاهای سفارشی در عرض 5-7 روز تحویل داده می شوند
سوال: چطور سفارشم رو بفرستم؟
A: برای بسته های کوچک، آنها را از طریق اکسپرس مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، ما می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتون های صادراتی استاندارد استفاده می کنیم.ما مسئول هر گونه خسارت محصولی که در طول تحویل رخ دهد.
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: ما T / T ((تحویلی) ، Western Union و PayPal را قبول می کنیم. لطفا مطمئن شوید که ما می توانیم همان مقدار را به عنوان فاکتور دریافت کنیم. و شما می توانید پول را در RMB پرداخت کنید. هیچ مشکلی نیست.
7. س: چطور در مورد کنترل کیفیت شرکت شما
A: به شدت ISO9001 را دنبال کنید؛ IQC، OQC، IPQC و QA 10٪ از بخش کیفیت ما را اشغال می کنند. آزمایش CCD در 99٪ از برنامه های کاربردی محصول شرکت ما اعمال می شود.
سوال: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا شما لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون ما موارد زیادی داریم، ناممکن است که همه قیمت های آنها را در یک لیست قرار دهیم،و قیمت ها همیشه به دلیل هزینه مواد و مقدار تغییر می کنند.. و شما می توانید به ما یک لیست از تمام موارد شما نیاز دارید; ما به دقت تایید یک به یک و به شما مشخصات و لیست قیمت
س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی را انجام دهید؟
پاسخ: بله. ما تعداد زیادی از سفارشی ساخته شده
در مورد بسته بندی سفارشی، مشکلی وجود ندارد؛ ما می توانیم لوگو یا سایر اطلاعات خود را روی بسته بندی قرار دهیم.فقط بايد اشاره کنم که اين باعث ميشه يه مقدار هزينه ي اضافي داشته باشه.
سوال: چه گواهی هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
