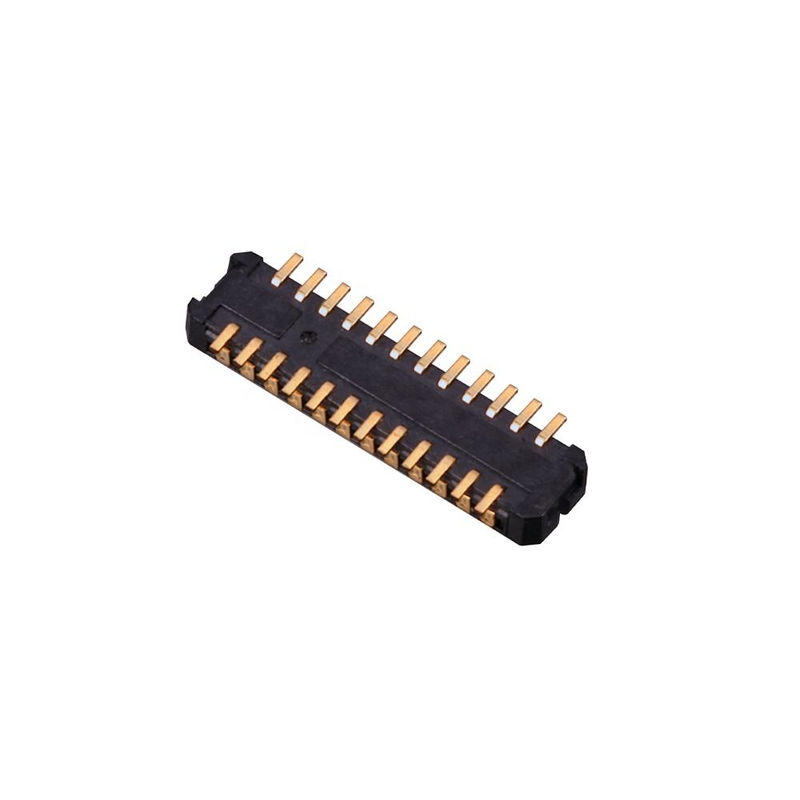

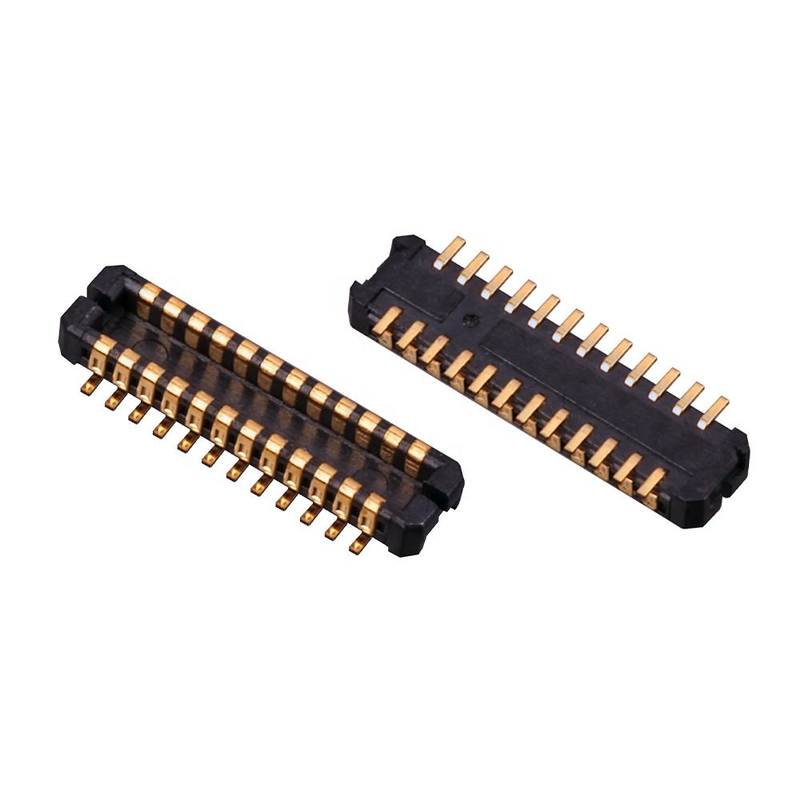

کانکتور 0.4 میلی‌متری 24 پین BTB با قیمت ارزان برای IOT TV NB GPS نری نگهدارنده برد برای خانه هوشمند IoT پرفروش در هند، ترکیه، مالزی
نکات برجسته محصول
✅ جفت‌گیری کور و خودتراز طراحی ضد عدم تطابق: تلرانس افست مونتاژ PCB، از آسیب دیدن قاب در اثر ورود اشتباه جلوگیری می‌کند، نرخ شکست مونتاژ را کاهش می‌دهد.
✅ انتقال سیگنال با سرعت بالا: یکپارچگی پایدار برای سیگنال‌های دیجیتال، مناسب برای ارتباط داده ماژول NB، GPS، IoT.
✅ ارتفاع جفت‌گیری مشخص: ارتفاع پشته ثابت برای کنترل شکاف PCB، فاصله مکانیکی ثابت برای ماژول‌های فشرده خانه هوشمند / تلویزیون.
✅ بسته‌بندی قرقره SMT، انتخاب و قرار دادن مستقیم برای خطوط مونتاژ خودکار.
توضیحات محصول
| دسته بندی |
مورد |
مشخصات |
| عملکرد الکتریکی |
جریان نامی |
0.5 آمپر در هر پین |
|
ولتاژ نامی |
50 ولت AC/DC |
|
مقاومت تماس |
≤ 30 میلی‌اهم |
|
مقاومت عایق |
≥ 1000 مگااهم |
|
ولتاژ قابل تحمل |
100 ولت AC برای 1 دقیقه |
| عملکرد مکانیکی |
چرخه‌های جفت‌گیری |
≥ 5000 چرخه |
|
ارتفاع جفت‌گیری |
ارتفاع پشته ثابت سفارشی |
|
نیروی ورود / خروج |
نیروی متعادل برای مونتاژ مکرر |
| جنس و آبکاری |
جنس تماس |
برنز فسفر |
|
آبکاری تماس |
آبکاری طلا در ناحیه تماس، آبکاری قلع در دم لحیم |
|
جنس قاب |
پلاستیک مقاوم در برابر دمای بالای LCP |
| محیطی |
دمای عملیاتی |
-40 تا +85 درجه سانتی‌گراد |
|
انطباق |
RoHS، REACH |
| راهنمای لحیم‌کاری |
نوع لحیم‌کاری |
لحیم‌کاری مجدد SMT |
|
دمای مجدد |
پروفایل استاندارد لحیم‌کاری مجدد SMT را دنبال کنید؛ لحیم‌کاری ثانویه روی ترمینال‌ها انجام نشود. |
ارجاع متقابل / جایگزین
جایگزین سازگار با الگوی PCB مستقیم برای سری‌های معادل BTB Molex، JAE و Hirose. همان الگوی زمین PCB، نیازی به بازنگری در طرح PCB شما نیست. جایگزین مستقیم برای کاهش هزینه قطعات شما بدون بازطراحی.
توجه: ارتفاع جفت‌گیری و تعداد پین را قبل از طراحی رسمی تأیید کنید؛ نمونه‌های رایگان برای اعتبارسنجی طرح‌بندی و قابلیت اطمینان موجود است.
ویژگی محصول
- ساختار قاب ضد سگ داخلی از جفت‌گیری معکوس و خم شدن پین در حین مونتاژ دستی/خودکار جلوگیری می‌کند.
- راهنمای شناور خودتراز، تلرانس نصب PCB را جذب می‌کند، ایده‌آل برای مونتاژ ماژول جفت‌گیری کور.
- قاب LCP با دمای بالا، پایدار در حین لحیم‌کاری مجدد SMT، بدون تاب برداشتن.
- طراحی تیر دوگانه تماس، تماس پایدار را تحت شوک و لرزش برای ماژول‌های IoT / بی‌سیم حفظ می‌کند.
- تعداد پین استاندارد 10P / 24P، تعداد پین قابل سفارشی‌سازی در صورت درخواست.
مزایای محصول
- مقرون به صرفه: قیمت مستقیم کارخانه برای تولید انبوه IoT و خانه هوشمند؛ قیمت به عملکرد خوب برای بازارهای هند، ترکیه، جنوب شرقی آسیا.
- مناسب برای اتوماسیون: بسته‌بندی نوار قرقره، سازگار با دستگاه‌های استاندارد انتخاب و قرار دادن SMT.
- زمان تحویل کوتاه: نمونه‌گیری سریع و چرخه تولید انبوه برای راه‌اندازی پروژه‌های فوری IoT / تلویزیون.
- قابلیت اطمینان تأیید شده: تست کامل الکتریکی، لرزش و چرخه دما قبل از حمل و نقل.
- مطابقت با بازار محلی: مورد اثبات شده در پروژه‌های خانه هوشمند و دستگاه‌های NB/GPS در هند، ترکیه، مالزی.
کاربرد
- دستگاه‌های خانه هوشمند: سنسورهای هوشمند، سوئیچ‌های هوشمند، ماژول‌های کنترل
- ماژول‌های IoT، واحدهای بی‌سیم NB-IoT، بردهای موقعیت‌یابی GPS
- اتصال داخلی PCB نمایشگر تلویزیون
- لوازم الکترونیکی مصرفی کوچک، ترمینال‌های دستی
بسته‌بندی
نوار و قرقره (قرقره). بسته‌بندی استاندارد قرقره، سازگار با دستگاه انتخاب و قرار دادن خودکار SMT، مستقیماً روی خط تولید شما اجرا می‌شود.
زمان تحویل
- نمونه‌ها: 3 روز کاری
- سفارش عمده: 1 تا 3 هفته
- MOQ: قابل مذاکره
- نمونه‌های رایگان موجود است؛ پشتیبانی از انتشار سریع نمونه
گواهینامه کارخانه و خدمات سفارشی
گواهینامه‌ها: ISO9001، ISO14001، RoHS، REACH
- MOQ: MOQ انعطاف‌پذیر برای اقلام استاندارد
- سیاست نمونه: پشتیبانی از نمونه‌های رایگان / انتشار سریع نمونه برای تست مهندسی شما
- سفارشی‌سازی: ارتفاع جفت‌گیری سفارشی، ضخامت آبکاری، پین، رنگ قاب و علامت‌گذاری موجود است. ODM و OEM قابل قبول است.
راهنمای انتخاب مهندس
- تعداد پین را تأیید کنید: 10P یا 24P؛ ارتفاع پشته جفت‌گیری مورد نیاز را تأیید کنید.
- جریان کاری، سرعت سیگنال و محدوده دمای عملیاتی PCB خود را بررسی کنید.
- ردیابی PCB را بررسی کنید: قطعه ما می‌تواند جایگزین معادل Molex/JAE باشد؛ قبل از قفل طرح‌بندی انبوه، نمونه‌های رایگان را آزمایش کنید.
- روش مونتاژ: فرآیند لحیم‌کاری مجدد SMT را تأیید کنید؛ راهنمای لحیم‌کاری را برای جلوگیری از آسیب به ترمینال دنبال کنید.
- نیاز به لرزش و شوک: محیط کاربرد خود را برای آبکاری مناسب و توصیه قابلیت اطمینان به ما اطلاع دهید.
- برای پروژه‌های هند / ترکیه / مالزی: ما می‌توانیم گزارش تست و پشتیبانی اسناد حمل و نقل را ارائه دهیم.
سوالات متداول
س: آیا کاتالوگ دارید؟ آیا می‌توانید کاتالوگ را برای بررسی همه محصولات خود برای من ارسال کنید؟
پاسخ: بله، می‌توانید به صورت آنلاین با ما تماس بگیرید یا ایمیل ارسال کنید تا کاتالوگ را دریافت کنید.
س: محصول را در کاتالوگ شما پیدا نمی‌کنم. آیا می‌توانید این محصول را برای من بسازید؟پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می‌دهد، اما نه همه. فقط کافی است بدانید چه محصولی نیاز دارید و چه مقدار می‌خواهید. اگر آن را نداشته باشیم، می‌توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می‌کشد.
س: آیا می‌توانید نمونه ارائه دهید؟ آیا این نمونه‌ها رایگان هستند؟
پاسخ: بله، ما 5-10 قطعه نمونه رایگان کانکتور برای آزمایش ارائه می‌دهیم. اما شما باید هزینه حمل و نقل را بپردازید.
س: در مورد زمان تحویل شما چطور؟
پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می‌شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می‌شوند.
س: چگونه سفارش خود را ارسال کنم؟
پاسخ: برای بسته‌های کوچک، آنها را با اکسپرس، مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته‌های بزرگ، می‌توانیم آنها را با هوا یا دریا ارسال کنیم. ما از کارتن‌های صادراتی استاندارد استفاده می‌کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل خواهیم بود.
6. س: چه نوع پرداختی را قبول می‌کنید؟ آیا می‌توانم به RMB پرداخت کنم؟
پاسخ: ما T/T (انتقال بانکی)، Western Union و PayPal را قبول می‌کنیم. لطفاً مطمئن شوید که می‌توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می‌توانید پول را به RMB پرداخت کنید. مشکلی نیست.
7. س: کنترل کیفیت شرکت شما چطور است؟
پاسخ: به شدت از ISO9001 پیروی می‌کند؛ IQC، OQC، IPQC و QA 10٪ از بخش کیفیت ما را اشغال می‌کنند. تست CCD برای 99٪ از برنامه‌های کاربردی محصولات شرکت ما اعمال می‌شود.
س: من لیست قیمت همه محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون تعداد زیادی قلم داریم، امکان تهیه قیمت همه آنها در یک لیست وجود ندارد و قیمت‌ها به دلیل هزینه مواد و مقدار همیشه در حال تغییر هستند. و شما می‌توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما با دقت یکی یکی تأیید می‌کنیم و لیست مشخصات و قیمت را به شما می‌دهیم.
س: آیا می‌توانید محصولات سفارشی و بسته‌بندی سفارشی بسازید؟
پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته‌ایم (عمدتاً سیم‌کشی). در مورد بسته‌بندی سفارشی، مشکلی نیست؛ می‌توانیم لوگو یا اطلاعات دیگر شما را روی بسته‌بندی قرار دهیم. فقط باید اشاره کرد که این هزینه اضافی خواهد داشت.
س: چه گواهینامه‌هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
