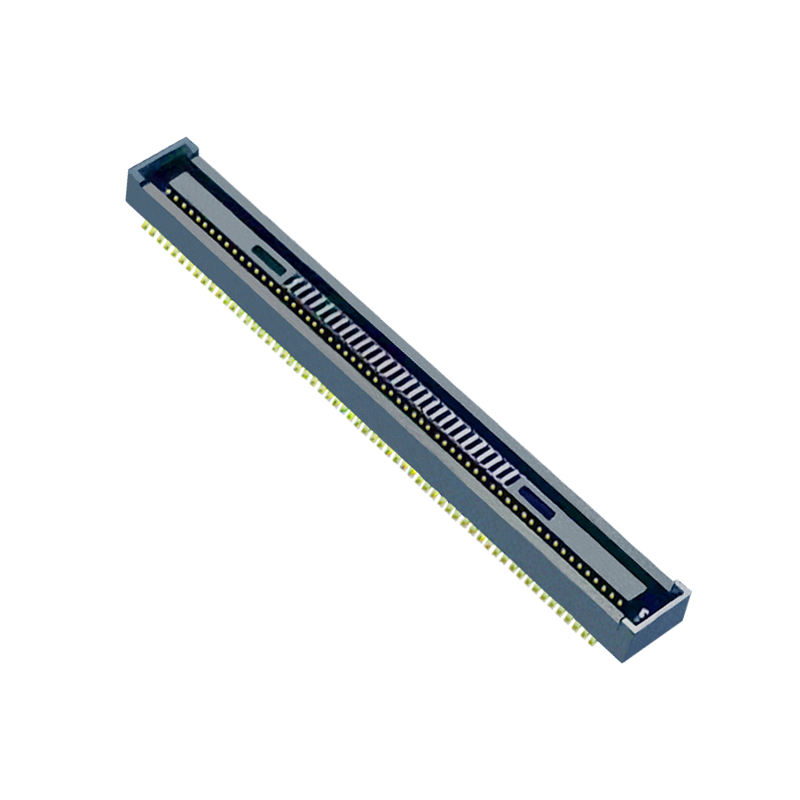

سازگاری با Hirose DF40TC (2.0) -120DS-0.4- 0.4mm Pitch SMT DF40TC Series Board to Board Connector زنانه
نکات برجسته محصول
✅ ضلع های راهنمای جفت گیری کور و هم تراز خود، تحمل ناهم تراز ± 0.33mm XY، طراحی ضد اشتباه، کاهش زباله مونتاژ
✅ عملکرد سیگنال با سرعت بالا، پشتیبانی از PCIe Gen4 / USB4 Gen2 تا 16 ~ 20Gbps، پایدار برای جفت های فرقی با سرعت بالا
✅ ارتفاع انباشته شده ثابت 2.0mm، کنترل دقیق فاصله تخته برای طراحی ماژول باریک
✅ 120 پین تراکم بالا، 0.4mm پیچ SMT سطح نصب، اثر فشرده
✅ بسته بندی نوار و ریل، انتخاب مستقیم و مکان برای خط مونتاژ SMT
توضیحات محصول
| دسته بندی |
ماده |
مشخصات |
| برق |
جریان نامی |
0.3A در هر تماس |
|
ولتاژ نامی |
30 ولت AC/DC |
|
مقاومت تماس |
حداکثر 90mΩ |
|
مقاومت عایق |
حداقل 50MΩ @100V DC |
|
مقاومت در برابر ولتاژ |
100 ولت AC، 1 دقیقه، هیچ خرابی |
| ماشین آلات |
ارتفاع |
0.4 میلی متر |
|
تعداد پین ها |
120P |
|
ارتفاع جفت |
2.0 میلی متر |
|
چرخه های جفت گیری |
≥10 چرخه |
|
محدوده ی خود تراز |
±0.33mm جهت X/Y |
| مواد و پوشش |
مسکن |
LCP با دمای بالا، سیاه |
|
مواد تماس |
فوسفور برنز |
|
پوشش تماس |
پوشش طلا در ناحیه تماس، مانع نیکل |
| محیط زیست |
دمای عملیاتی |
-55°C ~ +125°C |
|
رعایت |
مطابق با RoHS، REACH SVHC |
| راهنمای جوش |
نوع نصب |
جوش مجدد جریان SMT |
|
پروفایل جریان مجدد |
از منحنی بازپرداخت بدون سرب استاندارد SMT پیروی کنید؛ ساختار ضد خم شدن جوش |
مرجع متقابل / جایگزین
جایگزینی سازگار برایهيروز DF40TC ((2.0) 120DS-0.4بازخورد، اثر پا، ارتفاع انباشت و رابط جفت گیری کاملا مطابقت دارد. بررسی متقابل: مقایسه با مولکس، آمفنول 0.سری BTB 4mm با سرعت بالا برای صلاحیت منبع دوم.
توجه: قطعه ما معادل شکل و عملکرد مناسب است، ایده آل برای کاهش هزینه BOM و کاهش خطر عرضه است.
ویژگی محصول
- ضلع های راهنمای ساخته شده برای جفت گیری کور و خود تراز، ضد آسیب قوی در طول مونتاژ دستی / خودکار
- ساختار ضد جوش و جوش مانع از جوش و جوش موی تا منطقه تماس در طول جریان مجدد
- طراحی دنده های جذب شوک، لرزش و استرس جفت گیری را جذب می کند، مقاومت تماس پایدار را حفظ می کند
- محفظه LCP با دمای بالا مقاومت در برابر جریان مجدد بدون سرب، مناسب برای محیط کار با دمای بالا
- هندسه ی مناسب بهار تماس، یکپارچگی سیگنال با سرعت بالا، صدای کم
- 120Pin تراکم بالا، فضای PCB را برای الکترونیک فشرده ذخیره می کند
مزایای محصول
🔹 جایگزین منبع دوم برای Hirose، زمان تحویل کوتاه تر و انعطاف پذیری بهتر MOQ در مقایسه با نام تجاری اصلی
🔹 100٪ تداوم و بازرسی بصری قبل از حمل و نقل، نرخ شکست پایین
🔹 ساختار تماس با سرعت بالا، یکپارچگی سیگنال معتبر برای سیگنال های فرقی با سرعت بالا
🔹 طراحی محکم و ضدعفونی باعث کاهش میزان رد مونتاژ در تولید انبوه می شود
🔹 تعداد پین های سفارشی / ارتفاع انباشت در دسترس، پشتیبانی از تأیید نمونه های پیش از پروژه
🔹 پشتیبانی کامل اسناد: صفحه اطلاعات، 3D STEP، نقشه اثر PCB، گزارش آزمایش
درخواست
دوربین های صنعتی
لیدار
رادار میلی متری
ماژول های اندوسکوپ پزشکی
تجهیزات آزمایشی قابل حمل با سرعت بالا
ماژول های محاسباتی AI،
نوت بوک و صفحه اصلی متداول باریک،
ماژول های نمایش
ماژول های ارتباطی کوچک 5G
بسته بندی
نوار و ريل (ريل) بسته بندی ريل استاندارد، سازگار با SMT اتوماتيك pick-and-place ماشین، به طور مستقیم در خط تولید خود را اجرا می شود.
زمان پیشرو
- نمونه ها: 3 روز کاری
- سفارش انبوه: 1 تا 3 هفته
- MOQ: قابل مذاکره
- نمونه های رایگان در دسترس؛ پشتیبانی از انتشار سریع نمونه
صدور گواهینامه کارخانه و خدمات سفارشی
گواهینامه: ISO9001، RoHS، مطابقت با REACH.
- سیاست نمونه گیری: نمونه های رایگان در دسترس، انتشار سریع نمونه
- MOQ: MOQ پایین برای قطعات استاندارد؛ تعداد پین سفارشی / ارتفاع انباشت در صورت درخواست در دسترس است
- سفارشی سازی: PIN سفارشی، ارتفاع انباشت، ضخامت پوشش، گزینه های محافظ برای نیازهای خاص پروژه
- پشتیبانی مهندسی کامل: ورق داده، نقشه 2D / 3D، اثر PCB، گزارش آزمایش در صورت درخواست در دسترس است
راهنمای انتخاب مهندس
- تایید مطلوب ارتفاع انباشته شده، مقدار پین، و سرعت سیگنال نیاز اول
- بررسی ردپای PCB و جفت هدر جفت قبل از منجمد کردن طرح
- برای برنامه های PCIe / USB4 با سرعت بالا، گزارش تست SI را برای شبیه سازی درخواست کنید.
- برای ارتعاش / محیط خشن، درخواست داده های آزمایش ارتعاش و قابلیت اطمینان چرخه حرارتی
- سفارش نمونه های رایگان برای تایید نمونه اولیه قبل از تعویض انبوه BOM
سوالات عمومی
س: شما یک کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود به من بفرستید؟
A: بله، شما می توانید با ما در اینترنت تماس بگیرید یا یک ایمیل برای دریافت کاتالوگ ارسال کنید.
سوال: من نمیتونم محصول رو توی کاتا پیدا کنممي توني اين محصول رو برام درست کني؟
A: کاتالوگ ما اکثر محصولات ما را نشان می دهد، اما همه آنها را نشان نمی دهد. فقط به ما بگویید که چه محصولی نیاز دارید و چه تعداد می خواهید. اگر ما آن را نداشته باشیم، ما همچنین می توانیم یک قالب جدید را برای تولید آن طراحی و بسازیم.براي مرجع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می کشد.
سوال: می توانید یک نمونه ارائه دهید؟ آیا این نمونه ها رایگان هستند؟
A: بله، ما ارائه 5-10 PC از نمونه های رایگان کانکتور برای آزمایش. اما شما باید هزینه حمل و نقل را پرداخت کنید
سوال: زمان تحویل شما چطوره؟
A: کالاهای موجود در عرض 1 روز تحویل داده می شوند؛ کالاهای سفارشی در عرض 5-7 روز تحویل داده می شوند
سوال: چطور سفارشم رو بفرستم؟
A: برای بسته های کوچک، آنها را از طریق اکسپرس مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، ما می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتون های صادراتی استاندارد استفاده می کنیم.ما مسئول هر گونه خسارت محصولی که در طول تحویل رخ دهد.
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: ما T / T ((تحویلی) ، Western Union و PayPal را قبول می کنیم. لطفا مطمئن شوید که ما می توانیم همان مقدار را به عنوان فاکتور دریافت کنیم. و شما می توانید پول را در RMB پرداخت کنید. هیچ مشکلی نیست.
7. س: چطور در مورد کنترل کیفیت شرکت شما
A: به شدت ISO9001 را دنبال کنید؛ IQC، OQC، IPQC و QA 10٪ از بخش کیفیت ما را اشغال می کنند. آزمایش CCD در 99٪ از برنامه های کاربردی محصول شرکت ما اعمال می شود.
سوال: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا شما لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون ما موارد زیادی داریم، ناممکن است که همه قیمت های آنها را در یک لیست قرار دهیم،و قیمت ها همیشه به دلیل هزینه مواد و مقدار تغییر می کنند.. و شما می توانید به ما یک لیست از تمام موارد شما نیاز دارید; ما به دقت تایید یک به یک و به شما مشخصات و لیست قیمت
س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی را انجام دهید؟
پاسخ: بله. ما تعداد زیادی از سفارشی ساخته شده
در مورد بسته بندی سفارشی، مشکلی وجود ندارد؛ ما می توانیم لوگو یا سایر اطلاعات خود را روی بسته بندی قرار دهیم.فقط بايد اشاره کنم که اين باعث ميشه يه مقدار هزينه ي اضافي داشته باشه.
سوال: چه گواهی هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
