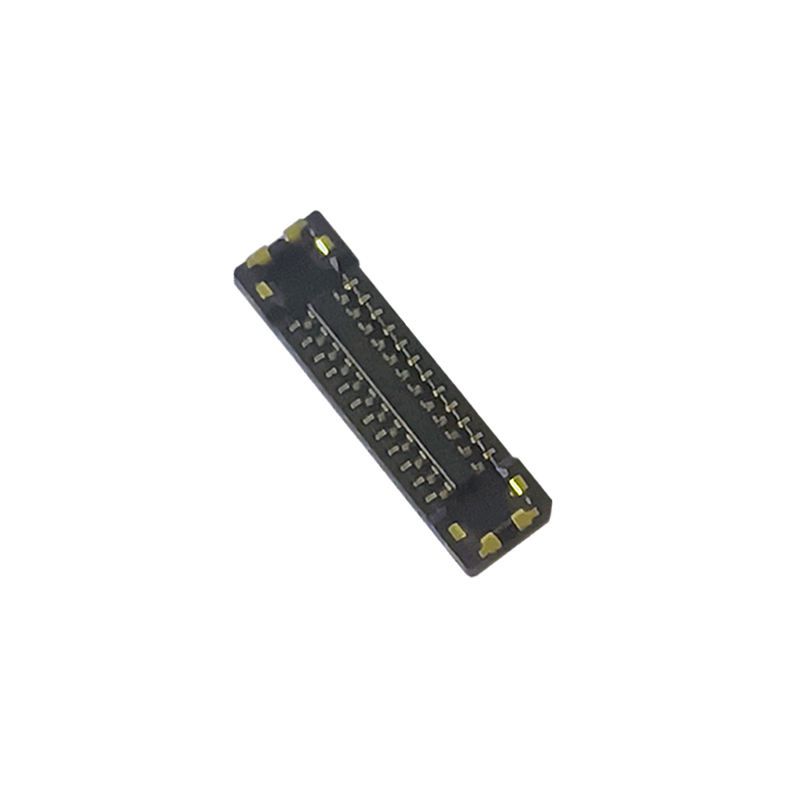

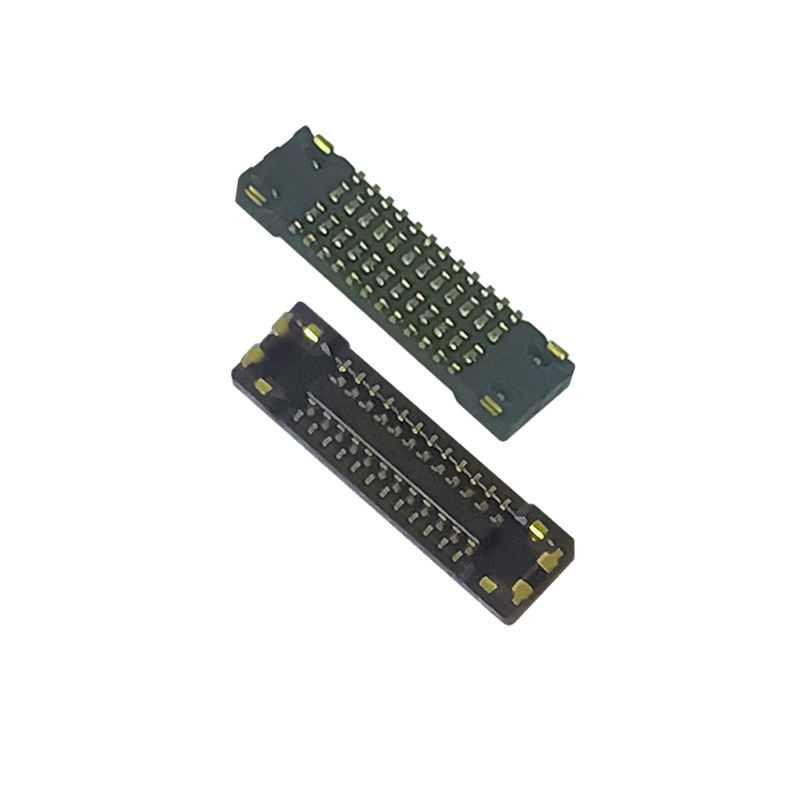

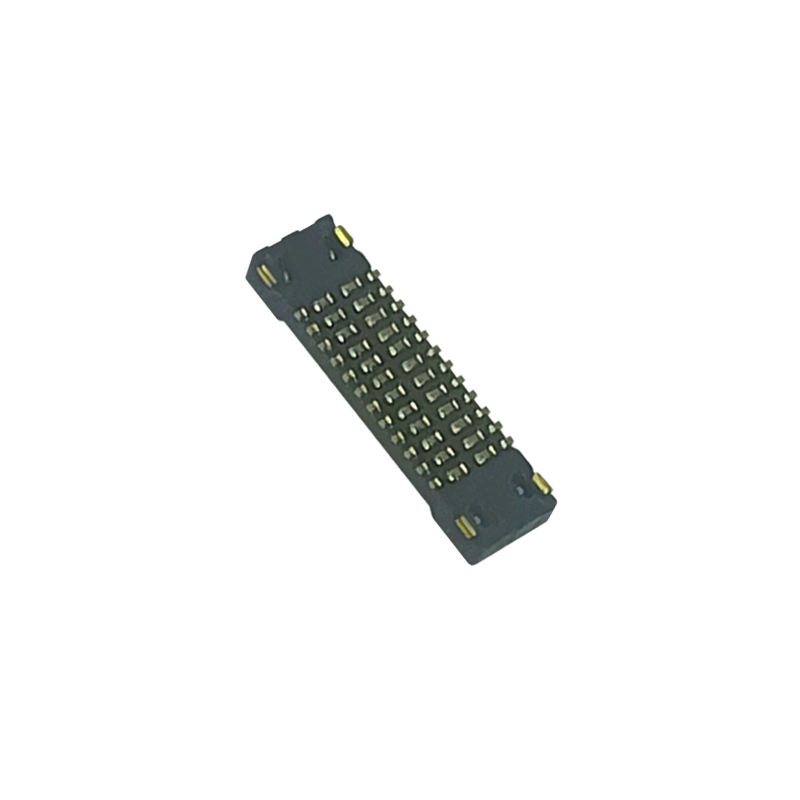

کانکتورهای برد به برد مزانین زنانه 24 پین 0.35 میلی‌متری با گام باریک WP27D-S024VA1-R15000
نکات برجسته محصول
✅ جفت‌گیری کور و خودترازبندی: قاب راهنمای ضد عدم تراز، افست مونتاژ را جذب می‌کند، از آسیب پین در حین جفت‌گیری دستی/خودکار جلوگیری می‌کند
✅ یکپارچگی سیگنال با سرعت بالا، انتقال پایدار فرکانس بالا برای چیدمان PCB چند لایه فشرده
✅ ارتفاع جفت‌گیری ثابت 0.7 میلی‌متر، کنترل دقیق شکاف PCB برای طراحی دستگاه با پروفیل نازک
✅ ساختار تماس دو نقطه‌ای، ضد لرزش و ضد ضربه، بازخورد کلیک واضح برای تأیید جفت‌گیری کامل
✅ بسته‌بندی قرقره نوار SMT، انتخاب و قرار دادن مستقیم در خط مونتاژ خودکار شما
توضیحات محصول
| دسته بندی |
مورد |
مشخصات |
| عملکرد الکتریکی |
گام |
0.35 میلی‌متر |
|
تعداد پین |
24P (سیگنال + ترمینال‌های برق یکپارچه) |
|
ولتاژ نامی |
50 ولت AC/DC |
|
جریان نامی |
پین سیگنال: 0.3 آمپر؛ پین برق: 3.0 آمپر |
|
مقاومت تماس |
سیگنال ≤ 70 میلی‌اهم؛ برق ≤ 20 میلی‌اهم (اولیه) |
|
مقاومت عایق |
≥ 1000MΩ @250VDC |
|
ولتاژ قابل تحمل |
150 ولت AC، 60 ثانیه بدون شکست |
| عملکرد مکانیکی |
ارتفاع جفت‌گیری |
0.7 میلی‌متر |
|
دوام |
30 چرخه جفت‌گیری |
|
نیروی جفت‌گیری / جدا کردن |
نیروی درج کم کنترل شده، نیروی نگهداری پایدار |
| جنس و آبکاری |
جنس تماس |
آلیاژ مس |
|
آبکاری تماس |
آبکاری طلا در ناحیه جفت‌گیری؛ مانع نیکل برای جلوگیری از جذب لحیم |
|
عایق |
پلاستیک دمای بالای LCP، UL94V-0 |
| محیطی |
دمای عملیاتی |
-40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد |
|
انطباق |
RoHS، REACH |
| راهنمای لحیم‌کاری |
نوع نصب |
نصب سطحی SMT |
|
پروفیل رفلاو |
حداکثر پیک 260 درجه سانتی‌گراد، رفلاو استاندارد SMT |
مرجع متقابل / جایگزین
جایگزین سازگار قطره‌ای برای JAE WP27D-S024VA1-R15000.
همان ردپا، ارتفاع چیدمان، تعریف پین و عملکرد الکتریکی.
جایگزینی مستقیم برای قطعه اصلی JAE بدون بازنگری طرح PCB.
همچنین به عنوان جایگزین کاهش هزینه برای برندهای بین‌المللی ممتاز BTB برای کاربردهای مزانین با گام فوق‌العاده ریز 0.35 میلی‌متری عمل می‌کند.
ویژگی محصول
- قاب راهنمای فلزی داخلی برای جفت‌گیری کور و خودترازبندی، نسبت به افست جزئی مونتاژ تحمل می‌کند، از خم شدن پین در تولید انبوه جلوگیری می‌کند
- طراحی تماس دو نقطه‌ای، مقاومت تماس پایدار را تحت لرزش و ضربه حفظ می‌کند
- ترمینال‌های یکپارچه سیگنال + برق هیبریدی، فضای PCB را ذخیره می‌کند
- ارتفاع چیدمان کم 0.7 میلی‌متری، ایده‌آل برای چیدمان دستگاه‌های باریک
- آبکاری تماس طلا، عملکرد عالی ضد اکسیداسیون و سیگنال فرکانس بالا
- ساختار تقویت کننده نگهدارنده، از عایق در حین جفت‌گیری محافظت می‌کند
- کلیک صوتی واضح برای تأیید جفت‌گیری کامل، کاهش خطر جفت‌گیری ناقص
مزایای محصول
- جایگزین مهندس پسند: همان ردپا مانند قطعه اصلی JAE، بدون نیاز به بازطراحی PCB
- پایداری بهتر عرضه: زمان تحویل کوتاه در مقابل چرخه‌های طولانی برند اصلی خارج از کشور
- آماده تولید انبوه: کنترل دقیق هم‌صفحگی، بازده بالای مونتاژ SMT
- بهینه‌سازی هزینه: قیمت رقابتی بدون قربانی کردن قابلیت اطمینان فرکانس بالا و مکانیکی
- پشتیبانی مهندسی سریع: دیتاشیت، فایل 3D STEP، ردپای PCB در صورت درخواست موجود است
کاربرد
دستگاه‌های پوشیدنی، ساعت‌های هوشمند، عینک‌های AR/VR، زیرماژول‌های تلفن هوشمند، ماژول‌های داخلی تبلت، سنسورهای IoT فشرده، الکترونیک پزشکی قابل حمل، ماژول‌های دوربین کوچک، ماژول‌های نمایشگر مینی.
بسته‌بندی
نوار و قرقره (قرقره): 15000 عدد/قرقره. نوار حامل برجسته.
کاملاً سازگار با ماشین‌های انتخاب و قرار دادن SMT و آماده بارگذاری مستقیم در خط تولید شما.
زمان تحویل
نمونه‌ها: 3 روز کاری
سفارش عمده: 1 تا 3 هفته
MOQ: قابل مذاکره
نمونه‌های رایگان پشتیبانی می‌شوند؛ انتشار سریع نمونه برای اعتبارسنجی مهندسی
گواهینامه کارخانه و خدمات سفارشی
گواهینامه‌ها: ISO9001، RoHS، REACH مطابق.
سیاست نمونه: نمونه‌های رایگان موجود، انتشار سریع نمونه
MOQ: MOQ پایین برای قطعات استاندارد؛ تعداد پین / ارتفاع چیدمان سفارشی در صورت درخواست موجود است
- سفارشی‌سازی: پین سفارشی، ارتفاع چیدمان، ضخامت آبکاری، گزینه‌های محافظ برای الزامات پروژه ویژه
- پشتیبانی کامل مهندسی: دیتاشیت، نقشه 2D/3D، ردپای PCB، گزارش تست در صورت درخواست موجود است
- راهنمای انتخاب مهندس
- ارتفاع چیدمان جفت‌گیری مورد نیاز خود را تأیید کنید: این مدل در 0.7 میلی‌متر ثابت است. در صورت نیاز به ارتفاع چیدمان دیگر با ما تماس بگیرید.
ردپای PCB را تأیید کنید: قبل از انجماد طرح، با ردپای ارائه شده ما متقاطع بررسی کنید.
روش جفت‌گیری را ارزیابی کنید: این قطعه از جفت‌گیری کور پشتیبانی می‌کند، برای مونتاژ خودکار یا مونتاژ دستی با مشکل تراز توصیه می‌شود.
- طراحی با سرعت بالا: در صورت نیاز به داده‌های تست امپدانس/افت درج، با تیم یکپارچگی سیگنال ما تماس بگیرید.
- ابتدا نمونه: همیشه قبل از تولید انبوه، اعتبارسنجی نمونه اولیه را با نمونه‌های رایگان اجرا کنید.
- سوالات متداول
- س: آیا کاتالوگ دارید؟ آیا می‌توانید کاتالوگ را برای بررسی همه محصولات من ارسال کنید؟
پاسخ: بله، می‌توانید به صورت آنلاین با ما تماس بگیرید یا ایمیل ارسال کنید تا کاتالوگ را دریافت کنید.
- س: محصول را در کاتالوگ شما پیدا نمی‌کنم. آیا می‌توانید این محصول را برای من بسازید؟
- پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می‌دهد، اما نه همه. فقط به ما اطلاع دهید که به چه محصولی نیاز دارید و چه مقدار می‌خواهید. اگر آن را نداشته باشیم، می‌توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می‌کشد.
- س: آیا می‌توانید نمونه ارائه دهید؟ آیا این نمونه‌ها رایگان هستند؟
- پاسخ: بله، ما 5-10 عدد نمونه رایگان کانکتور برای تست ارائه می‌دهیم. اما شما باید هزینه حمل و نقل را بپردازید.
- س: در مورد زمان تحویل شما چطور؟
پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می‌شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می‌شوند.
س: چگونه سفارش خود را ارسال کنم؟
پاسخ: برای بسته‌های کوچک، آنها را با اکسپرس، مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته‌های بزرگ، می‌توانیم آنها را با هوا یا دریا ارسال کنیم. ما از کارتن‌های صادراتی استاندارد استفاده می‌کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل خواهیم بود.
6. س: چه نوع پرداختی را قبول می‌کنید؟ آیا می‌توانم به RMB پرداخت کنم؟پاسخ: ما T/T (انتقال بانکی)، Western Union و PayPal را قبول می‌کنیم. لطفاً مطمئن شوید که می‌توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می‌توانید پول را به RMB پرداخت کنید. مشکلی نیست.
7. س: در مورد کنترل کیفیت شرکت شما چطور؟
پاسخ: به شدت از ISO9001 پیروی می‌کند؛ IQC، OQC، IPQC و QA 10٪ از بخش کیفیت ما را اشغال می‌کنند. تست CCD برای 99٪ از کاربردهای محصول شرکت ما اعمال می‌شود.
س: من لیست قیمت همه محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. از آنجایی که ما تعداد زیادی قلم داریم، غیرممکن است که تمام قیمت‌های آنها را در یک لیست قرار دهیم و قیمت‌ها به دلیل هزینه مواد و مقدار همیشه در حال تغییر هستند. و شما می‌توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما با دقت یکی یکی تأیید می‌کنیم و لیست مشخصات و قیمت را به شما می‌دهیم.
س: آیا می‌توانید محصولات سفارشی و بسته‌بندی سفارشی بسازید؟
پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته‌ایم (عمدتاً سیم‌کشی). در مورد بسته‌بندی سفارشی، مشکلی نیست؛ می‌توانیم لوگو یا اطلاعات دیگر شما را روی بسته‌بندی قرار دهیم. فقط باید اشاره کرد که این هزینه اضافی خواهد داشت.
س: چه گواهینامه‌هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
