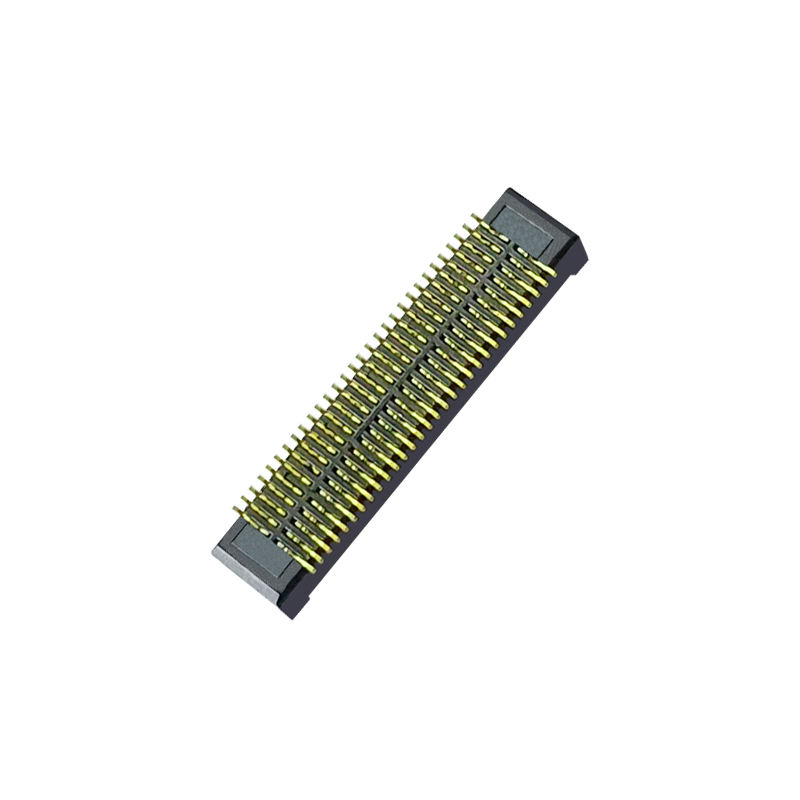

0.4 میلی متر اتصال باریک تخته به تخته دو ردیف 12 پین سازگار DF40TC-12DP-0.4 اتصال تخته مرد
نکات برجسته محصول
- جفت گیری نابینا و هماهنگی خود: ضلع های راهنمای ساخته شده جذب می کنند، جابجایی مونتاژ مانع از آسیب زدن به پین در هنگام جفت گیری دستی / خودکار می شود
- عملکرد با سرعت بالا: از PCIe 4.0 / 16Gbps پشتیبانی می کند، یکپارچگی سیگنال پایدار برای جفت های فرقی با سرعت بالا
- ارتفاع کنترل شده جفت: ارتفاع انباشت ثابت 2.0mm، کنترل دقیق شکاف PCB برای طراحی ماژول انباشته فشرده

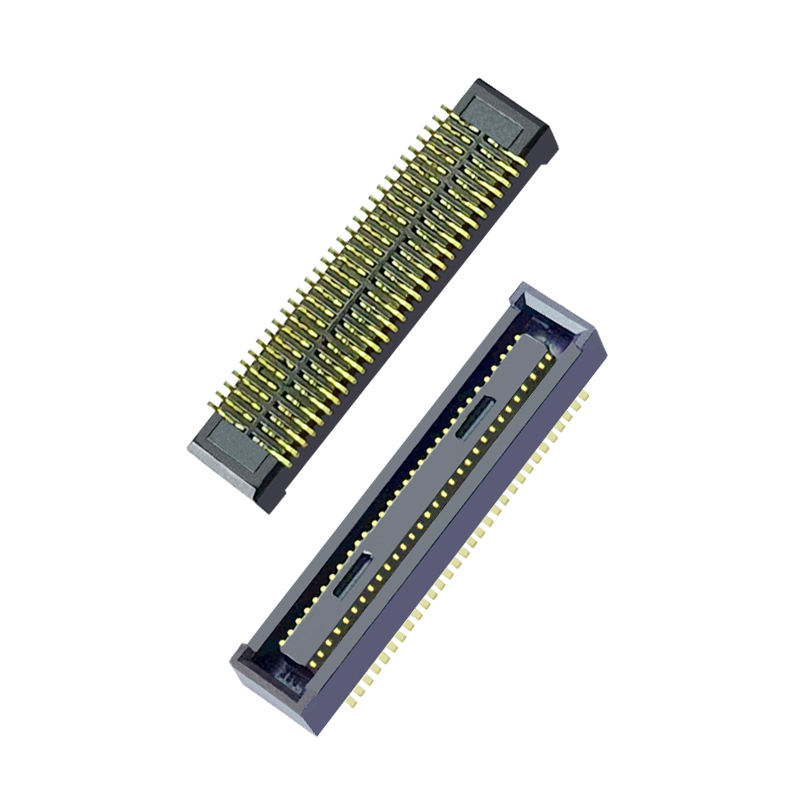

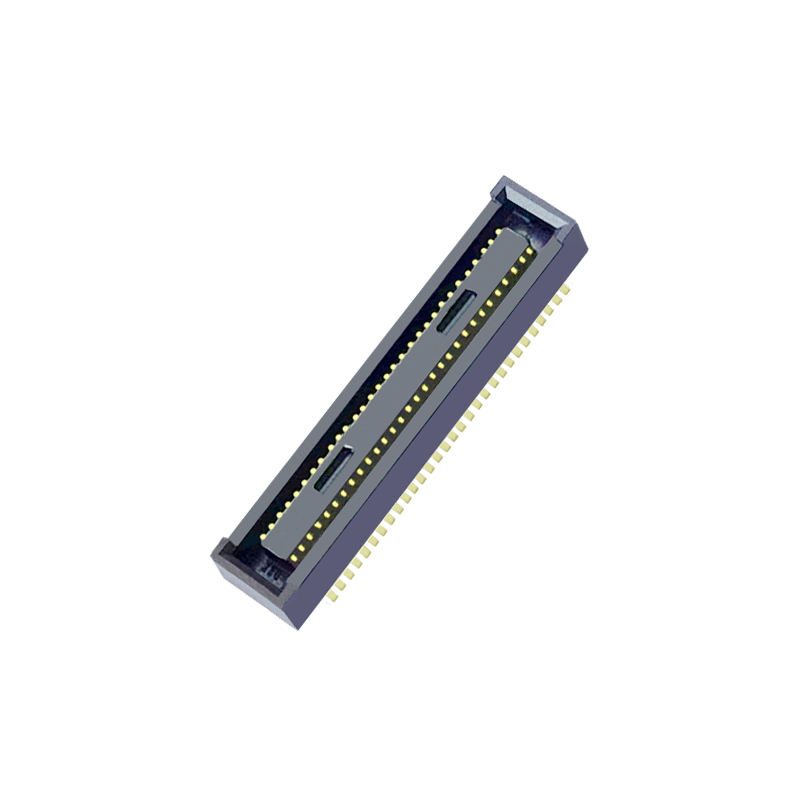

- 0.4 میلی متری، 60 موقعیت، مخزن زنانه SMT
توضیحات محصول
| دسته بندی |
ماده |
پارامتر |
| برق |
فاصله تماس |
0.4 میلی متر |
|
موقعیت |
60P |
|
جریان نامی |
0.3 A در هر پین |
|
ولتاژ نامی |
30 ولت AC |
|
مقاومت تماس |
≤50 mΩ |
|
مقاومت عایق |
≥1000 MΩ |
|
مقاومت در برابر ولتاژ |
100 ولت AC / 1 دقیقه |
|
حداکثر سرعت داده |
16 گیگابایت در ثانیه (PCIe Gen4) |
| ماشین آلات |
ارتفاع انبار جفت |
2.0 میلی متر |
|
چرخه های جفت گیری |
حداقل 10 چرخه |
|
تحمل خود سازگاری |
±0.33 میلی متر جابجایی XY |
|
نوع نصب |
نصب سطح SMT |
| مواد و پوشش |
مسکن |
LCP، UL94V-0 |
|
مواد تماس |
آلیاژ مس |
|
پوشش تماس |
پوشش طلا بر روی مانع نیکل |
|
موانع |
دیواری از نیکل ضد جوش |
| محیط زیست |
دمای عملیاتی |
-40°C ~ +125°C |
|
رعایت |
RoHS، REACH |
| جوشاندن |
پروفایل جریان مجدد |
جریان مجدد بدون سرب، طبق IPC/JEDEC J-STD-020 |
|
یادداشت |
بدون جوش دستی در ناحیه تماس |
مرجع متقابل / جایگزین
اثر مستقیم و جایگزینی سازگار با عملکرد برایهیروز DF40TC ((2.0)-60DS-0.4V. همان الگوی زمین PCB، رابط جفت گیری، عملکرد الکتریکی و مکانیکی. گزینه Drop-in برای کمبود سهام HRS، کاهش هزینه، استراتژی عرضه چند منبع.برای جایگزینی هیچ گونه تغییر در طرح PCB مورد نیاز نیست.
ویژگی محصول
- ضلع های راهنمای یکپارچه برای جفت گیری کور و خود تراز، کاهش زباله های مونتاژ از عدم تراز
- موانع ضد جوش، جلوگیری از خزیدن جوش به منطقه تماس در طول جریان SMT
- ساختار عایق تقویت شده، مقاومت در برابر ضربه و ارتعاش برای مجموعه های جمع شده فشرده
- حفره تماس به طور کامل محافظت شده، آلودگی گرد و غبار و جریان را مسدود می کند
- ویژگی های فرکانس بالا پایدار، صدای عبور کم برای انتقال سیگنال با سرعت بالا
- بازخورد کلیک لمسی برای تایید جفت گیری کامل
مزایای محصول
✅جایگزینی: همان اثر پا به عنوان سری HRS DF40TC، صفر تغییر طرح
✅دوستانه برای مونتاژ: طراحی خود تراز پذیری تحمل جابجایی، کاهش میزان شکست مونتاژ
✅سیگنال ثابت با سرعت بالا: هندسه تماس بهینه شده برای سیگنال دیفرانسیل با سرعت بالا
✅بسته بندی قطعات SMT: به طور مستقیم سازگار با ماشین های خودکار انتخاب و قرار دادن
✅کاهش ریسک از چندین منبع: از زمان تحویل و نوسان قیمت از یک تامین کننده اجتناب کنید
✅مستقیم از کارخانه: نمونه گیری انعطاف پذیر و پشتیبانی از دسته های کوچک برای اعتبار سنجی مهندسی
درخواست
- ماژول های کنترل صنعتی
- تخته های جاسازی شده پزشکی
- ماژول های سنسور دوربین/بینایی
- دستگاه های قابل حمل دستی
- ماژول های ذخیره سازی SSD / با سرعت بالا
- مجموعه های الکترونیکی کمکی خودرو
- راه حل های PCB انباشته شده برای الکترونیک مصرفی
بسته بندی
نوار و رول (پاک کردن رول):بسته بندی رول استاندارد برای دستگاه SMT pick-and-place. قطعات می توانند به طور مستقیم بدون بسته بندی مجدد به خط تولید خودکار شما بارگذاری شوند. سرویس نوار برش برای نمونه های اولیه دسته کوچک در دسترس است.
زمان پیشرو
- سفارش نمونه: 3 روز کاری
- سفارش تولید انبوه: 1-3 هفته، بسته به پیکربندی و مقدار سفارش
صدور گواهینامه کارخانه و خدمات سفارشی
گواهینامه: ISO9001، RoHS، مطابقت با REACH.
- سیاست نمونه گیری: نمونه های رایگان در دسترس، انتشار سریع نمونه
- MOQ: MOQ پایین برای قطعات استاندارد؛ تعداد پین سفارشی / ارتفاع انباشت در صورت درخواست در دسترس است
- سفارشی سازی: PIN سفارشی، ارتفاع انباشت، ضخامت پوشش، گزینه های محافظ برای نیازهای خاص پروژه
- پشتیبانی مهندسی کامل: ورق داده، نقشه 2D / 3D، اثر PCB، گزارش آزمایش در صورت درخواست در دسترس است
راهنمای انتخاب مهندس
- تایید کنید که نیاز داریدارتفاع انبار جفت(ما از انواع مختلف ارتفاع از سری DF40TC پشتیبانی می کنیم)
- بررسی ردپای PCB؛ این بخش مطابقت HRS DF40TC ((2.0)-60DS-0.4V الگوی زمین
- بررسی نیاز به سرعت بالا: برای سیگنال PCIe4 / 16Gbps، استفاده از مسیریابی جفت مطابقت دارد
- چک مکانیکی: محدوده خود تراز 0.33mm؛ از نیروی جفت گیری بیش از حد اجتناب کنید
- SMT: استفاده از مشخصات بازپرداخت بدون سرب استاندارد؛ طراحی باز کردن ستینسیل بر اساس توصیه های PCB ما
- با تیم مهندسی ما تماس بگیرید برای شبیه سازی انباشت یا پشتیبانی تأیید جفت گیری
سوالات عمومی
س: شما یک کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود به من بفرستید؟
A: بله، شما می توانید با ما در اینترنت تماس بگیرید یا یک ایمیل برای دریافت کاتالوگ ارسال کنید.
سوال: من نمیتونم محصول رو توی کاتا پیدا کنممي توني اين محصول رو برام درست کني؟
A: کاتالوگ ما اکثر محصولات ما را نشان می دهد، اما همه آنها را نشان نمی دهد. فقط به ما بگویید که چه محصولی نیاز دارید و چه تعداد می خواهید. اگر ما آن را نداشته باشیم، ما همچنین می توانیم یک قالب جدید را برای تولید آن طراحی و بسازیم.براي مرجع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می کشد.
سوال: می توانید یک نمونه ارائه دهید؟ آیا این نمونه ها رایگان هستند؟
A: بله، ما ارائه 5-10 PC از نمونه های رایگان کانکتور برای آزمایش. اما شما باید هزینه حمل و نقل را پرداخت کنید
سوال: زمان تحویل شما چطوره؟
A: کالاهای موجود در عرض 1 روز تحویل داده می شوند؛ کالاهای سفارشی در عرض 5-7 روز تحویل داده می شوند
سوال: چطور سفارشم رو بفرستم؟
A: برای بسته های کوچک، آنها را از طریق اکسپرس مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، ما می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتون های صادراتی استاندارد استفاده می کنیم.ما مسئول هر گونه خسارت محصولی که در طول تحویل رخ دهد.
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: ما T / T ((تحویلی) ، Western Union و PayPal را قبول می کنیم. لطفا مطمئن شوید که ما می توانیم همان مقدار را به عنوان فاکتور دریافت کنیم. و شما می توانید پول را در RMB پرداخت کنید. هیچ مشکلی نیست.
7. س: چطور در مورد کنترل کیفیت شرکت شما
A: به شدت ISO9001 را دنبال کنید؛ IQC، OQC، IPQC و QA 10٪ از بخش کیفیت ما را اشغال می کنند. آزمایش CCD در 99٪ از برنامه های کاربردی محصول شرکت ما اعمال می شود.
سوال: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا شما لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون ما موارد زیادی داریم، ناممکن است که همه قیمت های آنها را در یک لیست قرار دهیم،و قیمت ها همیشه به دلیل هزینه مواد و مقدار تغییر می کنند.. و شما می توانید به ما یک لیست از تمام موارد شما نیاز دارید; ما به دقت تایید یک به یک و به شما مشخصات و لیست قیمت
س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی را انجام دهید؟
پاسخ: بله. ما تعداد زیادی از سفارشی ساخته شده
در مورد بسته بندی سفارشی، مشکلی وجود ندارد؛ ما می توانیم لوگو یا سایر اطلاعات خود را روی بسته بندی قرار دهیم.فقط بايد اشاره کنم که اين باعث ميشه يه مقدار هزينه ي اضافي داشته باشه.
سوال: چه گواهی هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
