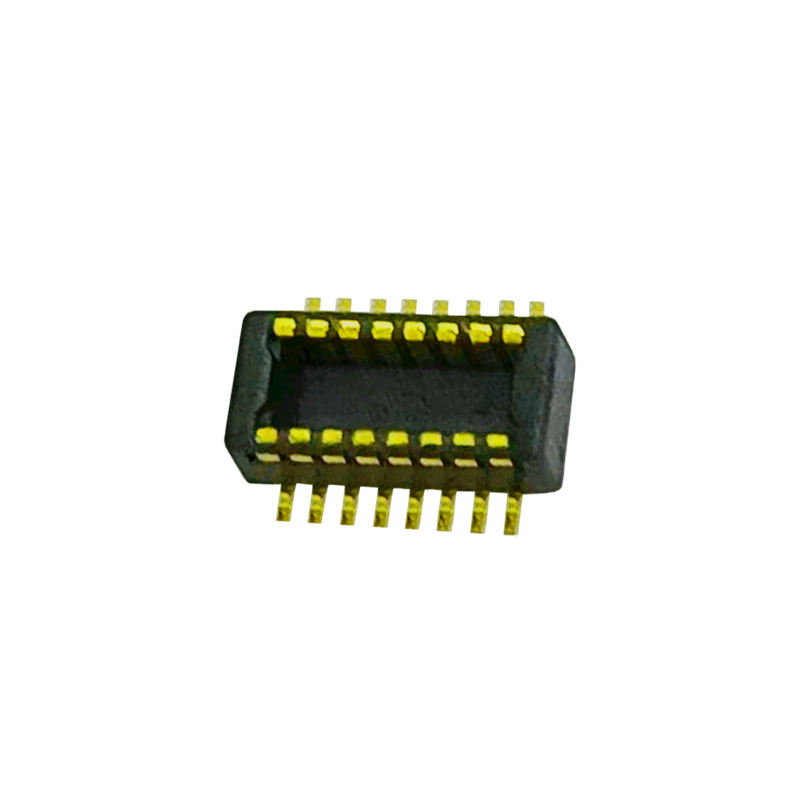

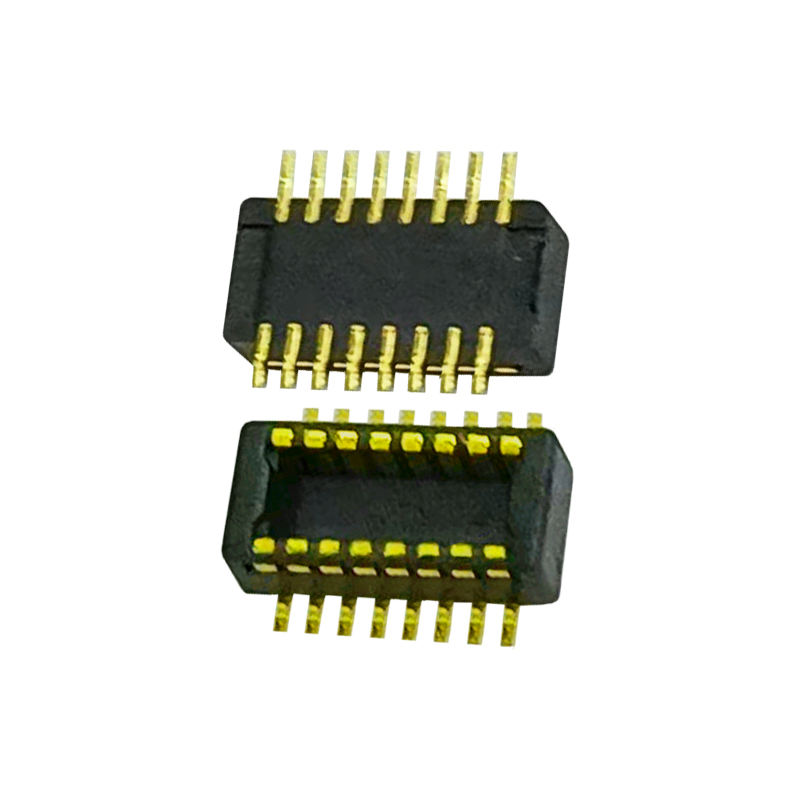

0.4 میلی متر اتصال باریک تخته به تخته دو ردیف 12 پین سازگار DF40TC-12DP-0.4 اتصال تخته مرد
نکات برجسته محصول
✅جفت گیری نابینا و هماهنگی خود: ضلع های راهنما ساخته شده، تحمل جانبی 0.33 میلی متر، طراحی ضد اشتباه ضد اشتباه، جذب جابجایی مونتاژ و جلوگیری از آسیب پین در هنگام جفت گیری دستی / خودکار. ✅عملکرد با سرعت بالا: پشتیبانی از انتقال سیگنال تا 20Gbps، سازگار با PCIe Gen4، MIPI، USB4 Gen2 برای مسیریابی سیگنال با چگالی بالا.
✅ارتفاع مشخص جفت: ارتفاع ثابت انباشت برای کنترل دقیق شکاف PCB؛ طرح دو ردیف با پروفایل پایین از اثر PCB جلوگیری می کند.
توضیحات محصول
| دسته بندی |
ماده |
پارامتر |
| برق |
ارتفاع |
0.4 میلی متر |
| تعداد پین ها |
12-پین، دو ردیف |
| جریان نامی |
0.3 A در هر تماس |
| ولتاژ نامی |
30 ولت DC |
| مقاومت تماس |
≤ 40 mΩ |
| مقاومت عایق |
≥1000 MΩ |
| مقاومت در برابر ولتاژ |
AC 250 V، 1 دقیقه |
| ماشین آلات |
چرخه های جفت گیری |
≥30 چرخه |
| تحمل خود سازگاری |
±0.33 میلی متر |
| ارتفاع جفت |
ارتفاع انباشت سری DF40TC |
| نوع نصب |
نصب سطح SMT |
| مواد و پوشش |
مواد تماس |
فوسفور برنز |
| پوشش تماس |
تماس زره دار، مانع نیکل برای جلوگیری از جوشاندن جوش |
| عایق |
LCP پلاستیک مقاوم به دمای بالا |
| محیط زیست |
دمای عملیاتی |
-40°C ~ +85°C |
| رعایت |
RoHS، REACH |
| راهنمای جوش |
جوشاندن مجدد |
مشخصات استاندارد جریان SMT، دمای اوج ≤260°C |
مرجع متقابل / جایگزین
جايگزيني مستقيم بين پيين به پيين و سازگار با اثر پاهيروز DF40TC-12DP-0.4. گزینه Drop-in بدون طراحی مجدد طرح PCB. همچنین مرجع متقابل به Molex SlimStack & Kyocera سری 5804 اتصال دهنده های 0.4mm B2B mezzanine برای منابع جایگزین.
ویژگی محصول
- ساختار جفت گیری کور ضد احمقانه، محدوده خود تراز گسترده ای برای کاهش زباله مونتاژ.
- نيكل مانع از جوشيدن سولدر در طول جریان مجدد مي شود، از تماس با طلا محافظت مي کند.
- ضلع هاي مقاوم به شوک، مقاومت خوب در برابر ارتعاش و سقوط
- تماس کاملا بسته در هنگام جفت گیری، آلودگی گرد و غبار و جریان را مسدود می کند.
- پیچ باریک دو ردیف فشرده، استفاده از فضای PCB را به حداکثر می رساند.
- طرح SMT pad با اثر DF40TC اصلی برای جایگزینی مستقیم مطابقت دارد.
مزایای محصول
- زمان کوتاه تردر مقابل قطعات اصلی وارد شده HRS؛ از تاخیر OEM طولانی جلوگیری می کند.
- نیروی پیوسته پوشش و تماسبرای یکپارچگی سیگنال با سرعت بالا.
- قبل از ارسال 100درصد بررسي بصري و الکتريکي سختگيري
- بسته بندی نوار ریل آماده برای SMT pick & placeبرای خط مونتاژ شما بسته بندی مجدد لازم نیست.
- سفارشی سازی انعطاف پذیر: تنظیم ارتفاع انباشت، تعداد پین، یا ضخامت طلا بر اساس درخواست.
درخواست
تخته های جاسازی شده صنعتی،
دستگاه های پوشیدنی
ماژول های سنسور پزشکی
صفحه های فرعی تبلت و لپ تاپ،
ماژول های دوربین / LiDAR
ابزار آزمایش قابل حمل،
سخت افزار محاسباتی هوش مصنوعی.
بسته بندی
نوار و رول (پاک کردن رول):بسته بندی رول استاندارد برای دستگاه SMT pick-and-place. قطعات می توانند به طور مستقیم بدون بسته بندی مجدد به خط تولید خودکار شما بارگذاری شوند. سرویس نوار برش برای نمونه های اولیه دسته کوچک در دسترس است.
زمان پیشرو
- سفارش نمونه: 3 روز کاری
- سفارش تولید انبوه: 1-3 هفته، بسته به پیکربندی و مقدار سفارش
صدور گواهینامه کارخانه و خدمات سفارشی
گواهینامه: ISO9001، RoHS، REACH
- مقدار تولیدی: مقدار کم برای قطعات استاندارد
- سیاست نمونه گیری: پشتیبانی از نمونه های رایگان؛ مشتری فقط هزینه حمل و نقل را تحمل می کند؛ انتشار سریع نمونه
- سفارشی سازی: تعداد پین های سفارشی، ارتفاع انبار، ضخامت پوشش، رنگ خانه در صورت درخواست در دسترس است.
راهنمای انتخاب مهندس
- تایید کنیدارتفاع انباشته شدهاول؛ این مهم ترین پارامتر برای طراحی شکاف PCB است.
- تعداد پین ها و سرعت سیگنال مورد نیاز را بررسی کنید (اگر >10Gbps باشد، ما یک بررسی مانع را اجرا خواهیم کرد).
- بررسی محدوده دمای عملیاتی و محیط لرزش برای استفاده صنعتی / پزشکی.
- برای تعویض قطره ای: قبل از تولید انبوه، مطابقت اثر PCB DF40TC-12DP-0.4 را تأیید کنید.
- درخواست نمونه های رایگان برای آزمایش مونتاژ SMT و اعتبار سنجی یکپارچگی سیگنال
سوالات عمومی
س: شما یک کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود به من بفرستید؟
A: بله، شما می توانید با ما در اینترنت تماس بگیرید یا یک ایمیل برای دریافت کاتالوگ ارسال کنید.
سوال: من نمیتونم محصول رو توی کاتا پیدا کنممي توني اين محصول رو برام درست کني؟
A: کاتالوگ ما اکثر محصولات ما را نشان می دهد، اما همه آنها را نشان نمی دهد. فقط به ما بگویید که چه محصولی نیاز دارید و چه تعداد می خواهید. اگر ما آن را نداشته باشیم، ما همچنین می توانیم یک قالب جدید را برای تولید آن طراحی و بسازیم.براي مرجع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می کشد.
سوال: می توانید یک نمونه ارائه دهید؟ آیا این نمونه ها رایگان هستند؟
A: بله، ما ارائه 5-10 PC از نمونه های رایگان کانکتور برای آزمایش. اما شما باید هزینه حمل و نقل را پرداخت کنید
سوال: زمان تحویل شما چطوره؟
A: کالاهای موجود در عرض 1 روز تحویل داده می شوند؛ کالاهای سفارشی در عرض 5-7 روز تحویل داده می شوند
سوال: چطور سفارشم رو بفرستم؟
A: برای بسته های کوچک، آنها را از طریق اکسپرس مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، ما می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتون های صادراتی استاندارد استفاده می کنیم.ما مسئول هر گونه خسارت محصولی که در طول تحویل رخ دهد.
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: ما T / T ((تحویلی) ، Western Union و PayPal را قبول می کنیم. لطفا مطمئن شوید که ما می توانیم همان مقدار را به عنوان فاکتور دریافت کنیم. و شما می توانید پول را در RMB پرداخت کنید. هیچ مشکلی نیست.
7. س: چطور در مورد کنترل کیفیت شرکت شما
A: به شدت ISO9001 را دنبال کنید؛ IQC، OQC، IPQC و QA 10٪ از بخش کیفیت ما را اشغال می کنند. آزمایش CCD در 99٪ از برنامه های کاربردی محصول شرکت ما اعمال می شود.
سوال: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا شما لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون ما موارد زیادی داریم، ناممکن است که همه قیمت های آنها را در یک لیست قرار دهیم،و قیمت ها همیشه به دلیل هزینه مواد و مقدار تغییر می کنند.. و شما می توانید به ما یک لیست از تمام موارد شما نیاز دارید; ما به دقت تایید یک به یک و به شما مشخصات و لیست قیمت
س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی را انجام دهید؟
پاسخ: بله. ما تعداد زیادی از سفارشی ساخته شده
در مورد بسته بندی سفارشی، مشکلی وجود ندارد؛ ما می توانیم لوگو یا سایر اطلاعات خود را روی بسته بندی قرار دهیم.فقط بايد اشاره کنم که اين باعث ميشه يه مقدار هزينه ي اضافي داشته باشه.
سوال: چه گواهی هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
