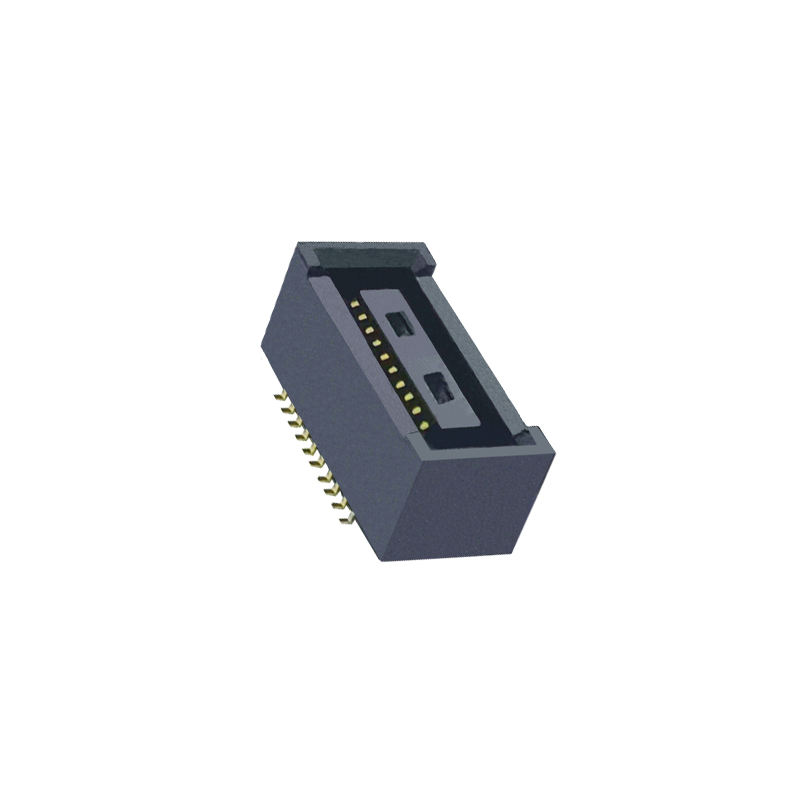

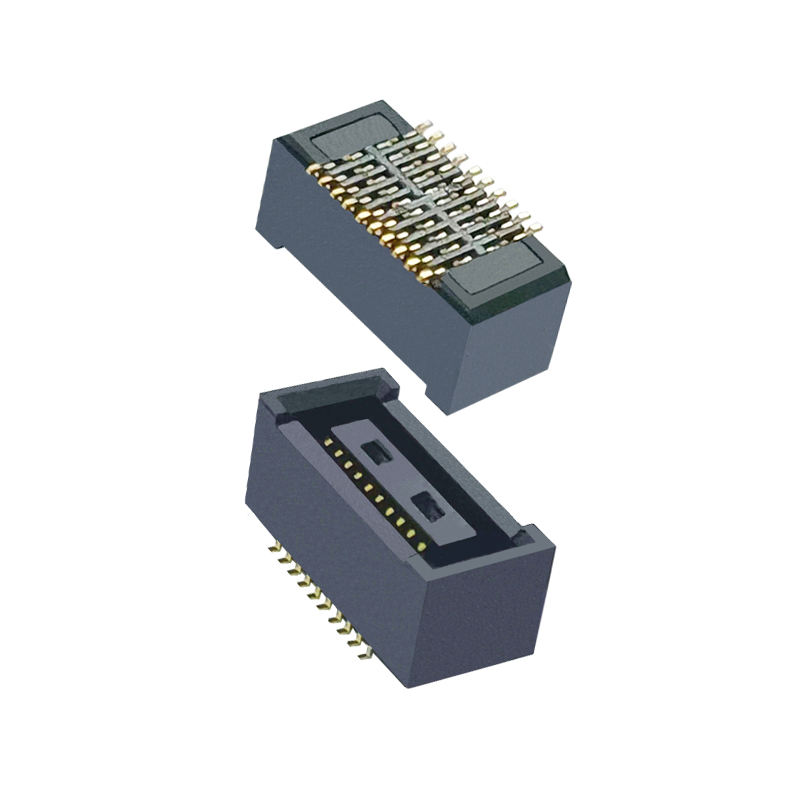

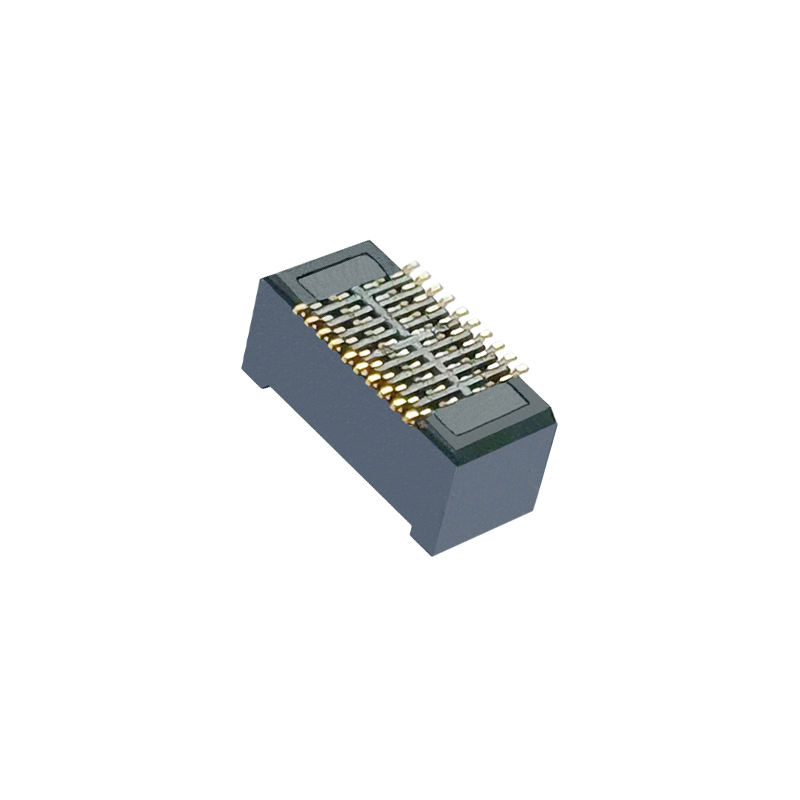

اتصال بورد به بورد سازگار با DF40HC ((4.0) -20DS-0.4 -0.4mm Pitch Double Row BTB زنانه
نکات برجسته محصول
✅ جفت گیری نابینا و هم تراز شدن خود: دنده های راهنما تحمل شناور ± 0.33mm XY را فراهم می کنند ، جابجایی مونتاژ PCB را جذب می کنند ، از آسیب زدن به پین در هنگام اتصال نابینا جلوگیری می کنند
✅ عملکرد سیگنال با سرعت بالا: پشتیبانی تا 20Gbps، کاملا سازگار با MIPI، USB3.1 Gen2، انتقال سیگنال PCIe
✅ ارتفاع ثابت: 4.0mm: کنترل دقیق ارتفاع انبار برای شکاف PCB کنترل شده، طراحی مکانیکی چند صفحه ای پایدار
✅ بسته بندی SMT Tape & Reel: به طور مستقیم سازگار با ماشین های اتوماتیک برای تولید انبوه
✅ مانع ضد جوش: مانع نیکل از خزیدن جوش به ناحیه تماس جلوگیری می کند، بهره وری جوش را بهبود می بخشد
توضیحات محصول
| دسته بندی |
ماده |
مشخصات |
| برق |
ارتفاع |
0.4 میلی متر |
|
تعداد پین ها / ردیف ها |
20 پین، ردیف دوگانه |
|
جریان نامی در هر تماس |
0.3 A |
|
ولتاژ نامی |
30 ولت DC |
|
مقاومت تماس |
≤30 mΩ |
|
مقاومت عایق |
≥500 MΩ @ 500V DC |
|
مقاومت در برابر ولتاژ |
250 ولت AC برای 1 دقیقه |
| ماشین آلات |
ارتفاع جفت |
4.0 میلی متر |
|
محدوده ی خود تراز |
محور X / Y ± 0.33 mm |
|
چرخه های جفت گیری |
حداقل 30 چرخه |
|
نوع نصب |
نصب سطح SMT |
| مواد و پوشش |
مسکن |
LCP، UL94 V-0 |
|
مواد تماس |
فوسفور برنز |
|
پوشش ناحیه جفت گیری |
پوشش طلا (0.2μm) بر روی مانع نیکل |
|
چسباندن پایانی |
قلع روی نیکل |
| محیط زیست |
دمای عملیاتی |
-35°C ~ +85°C |
|
رعایت |
RoHS، REACH |
| راهنمای جوش |
پروفایل جریان مجدد |
جریان مجدد SMT استاندارد، دمای اوج ≤260°C، حداکثر 10 ثانیه |
مرجع متقابل / جایگزین
اين مخزن زنانه BTBپن به پین، اثر پا با Hirose DF40HC ((4.0) -20DS-0.4V ((51) سازگار استمهندسان می توانند از آن به عنوان یک جایگزین برای اعتبارپذیری نمونه اولیه و تولید انبوه استفاده کنند. همان رد پای PCB، همان رابط جفت سازی، بدون نیاز به طراحی مجدد PCB.
توجه به تفاوت: عرضه مستقیم کارخانه، زمان تحویل کوتاه تر، MOQ انعطاف پذیر، عرضه پایدار طولانی مدت برای جلوگیری از کمبود نام تجاری بین المللی و نوسان قیمت.
ویژگی محصول
- قطب بندی داخلیضد کلاهبرداریکلید، مانع از جفت گیری معکوس و خرد کردن پین می شود
- ضلع های تقویت کننده جذب شوک در هر دو طرف، جذب استرس مکانیکی در طول مونتاژ و ارتعاش
- ساختار تماس بسته در صورت جفت گیری، حفاظت از گرد و غبار و آلودگی
- بازخورد کلیک لمسی روشن هنگامی که به طور کامل جفت، بازرسی آسان مونتاژ
- فضای کافی برای گرفتن خلاء برای قرار دادن ثابت SMT
مزایای محصول
- جایگزینی: برای پروژه هایی که در ابتدا از سری Hirose DF40 استفاده می کردند، نیازی به تغییر طرح نیست
- طراحی با بازده بالا: مانع نکل ضد جوش کاهش می دهد نرخ رد جوش
- ثبات عرضه: کارخانه ای داخلی برای اتصال قطعات دقیق، که در خارج از کشور به نام های تجاری فروخته نمی شود
- پشتیبانی مهندسی سریع: نمونه های رایگان برای اعتباربخشی سخت افزاری؛ طراحی سریع و پشتیبانی DFM
- بهینه سازی هزینه: قیمت عمده فروشی کارخانه، بهتر کل هزینه BOM برای حجم متوسط و بالا
درخواست
- دستگاه های هوشمند دستی، ماژول های نمایش
- ماژول های دوربین، اتصال سیگنال های MIPI
- لوازم الکترونیکی قابل حمل پزشکی
- دستگاه های اینترنت اشیا، ماژول های سنسور
- تخته های کنترل صنعتی کوچک
- پی سی بی پشتیبان لپ تاپ / تبلت
بسته بندی
نوار و رول (پاک کردن رول):بسته بندی رول استاندارد برای دستگاه SMT pick-and-place. قطعات می توانند به طور مستقیم بدون بسته بندی مجدد به خط تولید خودکار شما بارگذاری شوند. سرویس نوار برش برای نمونه های اولیه دسته کوچک در دسترس است.
زمان پیشرو
- سفارش نمونه: 3 روز کاری
- سفارش تولید انبوه: 1-3 هفته، بسته به پیکربندی و مقدار سفارش
صدور گواهینامه کارخانه و خدمات سفارشی
گواهینامه: ISO9001، RoHS، REACH
- مقدار تولیدی: مقدار کم برای قطعات استاندارد
- سیاست نمونه گیری: پشتیبانی از نمونه های رایگان؛ مشتری فقط هزینه حمل و نقل را تحمل می کند؛ انتشار سریع نمونه
- سفارشی سازی: تعداد پین های سفارشی، ارتفاع انبار، ضخامت پوشش، رنگ خانه در صورت درخواست در دسترس است.
راهنمای انتخاب مهندس
- ارتفاع مورد نیاز جفت را تایید کنید: این مدل = ارتفاع 4.0mm استیک
- قبل از منجمد شدن طرح، مطابقت اثر PCB با سری DF40HC را بررسی کنید.
- برای کاربردهای ارتعاش بالا، نیاز به قفل کردن و حفظ مکانیکی را تایید کنید
- سیگنال با سرعت بالا (≥10Gbps): شبیه سازی کنترل مقاومت در صورت درخواست در دسترس است
- ارسال تعداد پین خود را، ارتفاع انبار، نیاز دمای به مهندس ما برای توصیه قطعات جایگزین در صورت نیاز
سوالات عمومی
س: شما یک کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود به من بفرستید؟
A: بله، شما می توانید با ما در اینترنت تماس بگیرید یا یک ایمیل برای دریافت کاتالوگ ارسال کنید.
سوال: من نمیتونم محصول رو توی کاتا پیدا کنممي توني اين محصول رو برام درست کني؟
A: کاتالوگ ما اکثر محصولات ما را نشان می دهد، اما همه آنها را نشان نمی دهد. فقط به ما بگویید که چه محصولی نیاز دارید و چه تعداد می خواهید. اگر ما آن را نداشته باشیم، ما همچنین می توانیم یک قالب جدید را برای تولید آن طراحی و بسازیم.براي مرجع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می کشد.
سوال: می توانید یک نمونه ارائه دهید؟ آیا این نمونه ها رایگان هستند؟
A: بله، ما ارائه 5-10 PC از نمونه های رایگان کانکتور برای آزمایش. اما شما باید هزینه حمل و نقل را پرداخت کنید
سوال: زمان تحویل شما چطوره؟
A: کالاهای موجود در عرض 1 روز تحویل داده می شوند؛ کالاهای سفارشی در عرض 5-7 روز تحویل داده می شوند
سوال: چطور سفارشم رو بفرستم؟
A: برای بسته های کوچک، آنها را از طریق اکسپرس مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، ما می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتون های صادراتی استاندارد استفاده می کنیم.ما مسئول هر گونه خسارت محصولی که در طول تحویل رخ دهد.
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: ما T / T ((تحویلی) ، Western Union و PayPal را قبول می کنیم. لطفا مطمئن شوید که ما می توانیم همان مقدار را به عنوان فاکتور دریافت کنیم. و شما می توانید پول را در RMB پرداخت کنید. هیچ مشکلی نیست.
7. س: چطور در مورد کنترل کیفیت شرکت شما
A: به شدت ISO9001 را دنبال کنید؛ IQC، OQC، IPQC و QA 10٪ از بخش کیفیت ما را اشغال می کنند. آزمایش CCD در 99٪ از برنامه های کاربردی محصول شرکت ما اعمال می شود.
سوال: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا شما لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون ما موارد زیادی داریم، ناممکن است که همه قیمت های آنها را در یک لیست قرار دهیم،و قیمت ها همیشه به دلیل هزینه مواد و مقدار تغییر می کنند.. و شما می توانید به ما یک لیست از تمام موارد شما نیاز دارید; ما به دقت تایید یک به یک و به شما مشخصات و لیست قیمت
س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی را انجام دهید؟
پاسخ: بله. ما تعداد زیادی از سفارشی ساخته شده
در مورد بسته بندی سفارشی، مشکلی وجود ندارد؛ ما می توانیم لوگو یا سایر اطلاعات خود را روی بسته بندی قرار دهیم.فقط بايد اشاره کنم که اين باعث ميشه يه مقدار هزينه ي اضافي داشته باشه.
سوال: چه گواهی هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
