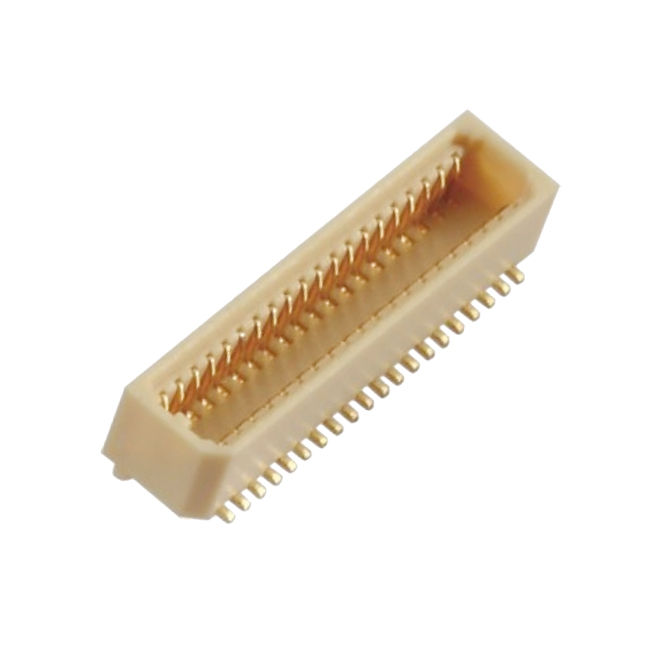

BTB 0.8mm Pitch 40PIN SMT Hirose جایگزینی کانکتور سوکت زنانه الکتریکی
نکات برجسته محصول
✅طراحی ضد عدم تراز نابینا و خود تراز: رئیس هدایت شده در خود جذب جابجایی مونتاژ می کند، از آسیب زدن به پین در طول تراز دستی / خودکار جلوگیری می کند، نرخ PCB را کاهش می دهد
✅ یکپارچگی سیگنال با سرعت بالا: کنترل موانع بهینه، انتقال با سرعت بالا برای خطوط سیگنال
✅ ارتفاع ثابت: کنترل دقیق ارتفاع انباشت، فاصله ثابت برای طراحی مکانیکی محصول باریک
✅ 0.8mm پیچ خوب 40PIN تراکم بالا، SMT سطح نصب، 0.5A در هر تماس
✅ تعویض مستقیم Hirose: مطابقت با رد پای پین، جایگزین قطره ای بدون طراحی مجدد PCB
توضیحات محصول
| دسته بندی |
ماده |
مشخصات |
| برق |
جریان نامی |
0.5A در هر تماس |
|
ولتاژ نامی |
50 ولت AC/DC |
|
مقاومت تماس |
≤50mΩ |
|
مقاومت عایق |
≥1000MΩ @100VDC |
|
مقاومت در برابر ولتاژ |
100 ولت AC، 1 دقیقه بدون وقفه |
| ماشین آلات |
ارتفاع |
0.8 میلی متر |
|
تعداد پین ها |
40PIN، سوکت زنانه |
|
نوع نصب |
نصب سطح SMT |
|
چرخه های جفت گیری |
≥500 بار |
|
ارتفاع جفت |
سفارشی در دسترس است (بالاهیت انبار مورد نیاز خود را مشخص کنید) |
| مواد و پوشش |
مواد تماس |
فوسفور برنز |
|
پوشش تماس |
طلا بر نیکل |
|
مواد مسکن |
LCP، UL94 V-0 |
| محیط زیست |
دمای عملیاتی |
-40°C ~ +85°C |
|
رعایت |
RoHS، REACH SVHC |
| راهنمای جوش |
پروفایل جریان مجدد |
طبق J-STD-020، دمای اوج ≤260°C، حداکثر 5 ثانیه |
مرجع متقابل / جایگزین
جايگزين قطره اي براي ظرف BTB سيريز FX18 Hirose 0.8mm pitch 40pin
- همان ردپای PCB و تخصیص پین؛ هیچ تغییر طرح PCB مورد نیاز نیست
- قابل ترکیب با سرپوش جفت گیری اصلی Hirose
- منبع دوم مقرون به صرفه، زمان تحویل طولانی و خطر کمبود عرضه را حل می کند

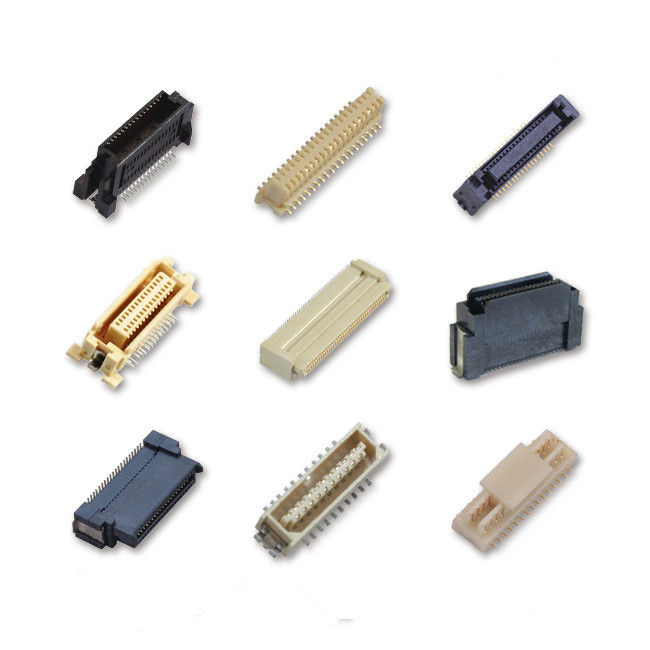

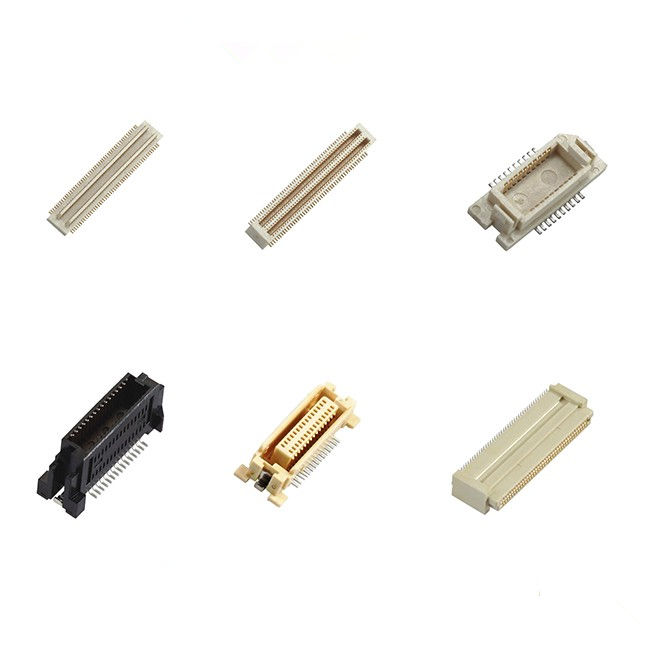

- همچنین یک جایگزین برای مقایسه Molex / TE 0.8mm پچ 40P سری BTB
ویژگی محصول
- کلید ضد کلاهبرداری + ساختار راهنمای خود تراز ، از جفت گیری کور پشتیبانی می کند ، از ورودی معکوس و خم شدن پین جلوگیری می کند
- تماس با فوسفور برنز بهار حفظ نیروی تماس پایدار پس از جفت گیری مکرر
- محفظه LCP با دمای بالا، بدون تغییر شکل، مقاومت در برابر جوش مجدد بدون سرب
- تراز 0.8 میلی متر خوب، 40 پین چگالی بالا، فضای PCB را برای الکترونیک فشرده ذخیره می کند
- ترمینال SMT با پد جوش صاف، coplanarity عالی برای انتخاب پایدار و محل
مزایای محصول
- ثبات عرضه: تولید مستقیم کارخانه، هیچ مانع MOQ برای نمونه ها، دور زدن زمان تحویل OEM طولانی
- ردپای تایید شده توسط مهندس: سازگاری از قبل آزمایش شده، چرخه اعتبار شما را کاهش دهید
- کنترل یکپارچه پوشش: ضخامت یکنواخت طلا، سیگنال پایدار و ضد خوردگی
- آماده اتوماسیون: بسته بندی نوار و رول برای ماشین های SMT
- قابل تنظیم: تنظیم ارتفاع جفت، ضخامت پوشش، تعداد پین در هر پروژه خود را
درخواست
ماژول های کنترل صنعتی
دستگاه های هوشمند IoT،
ابزارهای دستی،
لوازم الکترونیکی پزشکی
ماژول های نمایش
لوازم الکترونیکی کمکی خودرو
دستگاه های لاغر مصرف کننده
گیتوی ارتباطی PCBA
بسته بندی
نوار و رول (پاک کردن رول):بسته بندی رول استاندارد برای دستگاه SMT pick-and-place. قطعات می توانند به طور مستقیم بدون بسته بندی مجدد به خط تولید خودکار شما بارگذاری شوند. سرویس نوار برش برای نمونه های اولیه دسته کوچک در دسترس است.
زمان پیشرو
- سفارش نمونه: 3 روز کاری
- سفارش تولید انبوه: 1-3 هفته، بسته به پیکربندی و مقدار سفارش
صدور گواهینامه کارخانه و خدمات سفارشی
- گواهینامه: ISO9001، RoHS، مطابقت با REACH
- سفارشی سازی در دسترس: تغییر ارتفاع انباشت شده، ضخامت پوشش، قرار دادن پست ها، رنگ خانه، تغییر تعداد پین ها، علامت گذاری OEM.
- سیاست نمونه گیری: پشتیبانی از نمونه های رایگان، تولید نمونه سریع.
- MOQ: MOQ پایین برای آیتم های استاندارد؛ MOQ ابزار سفارشی باید توسط مهندسی تایید شود.
- ما بر اساس درخواست، بررسی مهندسی پیش فروش، تایید نقشه و گزارش تست قابلیت اطمینان را ارائه می دهیم.
راهنمای انتخاب مهندس
- تایید لازم استارتفاع جفتاول؛ ما چندین گزینه ارتفاع انباشت برای 0.8mm سری 40P
- بررسی ردپای PCB در برابر صفحه داده ارائه شده ما قبل از یخ زدن طرح
- برای برنامه های سیگنال با سرعت بالا، درخواست گزارش آزمایش مقاومت
- اگر قسمت جفت گیری شما یک سر Hirose اصلی است، قبل از آزمایش انبوه، سازگاری جفت گیری را تایید کنید
- دمای کار >85°C یا محیط های لرزش شدید، لطفاً برای ارتقاء تماس به ما اطلاع دهید
سوالات عمومی
س: شما یک کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود به من بفرستید؟
A: بله، شما می توانید با ما در اینترنت تماس بگیرید یا یک ایمیل برای دریافت کاتالوگ ارسال کنید.
سوال: من نمیتونم محصول رو توی کاتا پیدا کنممي توني اين محصول رو برام درست کني؟
A: کاتالوگ ما اکثر محصولات ما را نشان می دهد، اما همه آنها را نشان نمی دهد. فقط به ما بگویید که چه محصولی نیاز دارید و چه تعداد می خواهید. اگر ما آن را نداشته باشیم، ما همچنین می توانیم یک قالب جدید را برای تولید آن طراحی و بسازیم.براي مرجع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می کشد.
سوال: می توانید یک نمونه ارائه دهید؟ آیا این نمونه ها رایگان هستند؟
A: بله، ما ارائه 5-10 PC از نمونه های رایگان کانکتور برای آزمایش. اما شما باید هزینه حمل و نقل را پرداخت کنید
سوال: زمان تحویل شما چطوره؟
A: کالاهای موجود در عرض 1 روز تحویل داده می شوند؛ کالاهای سفارشی در عرض 5-7 روز تحویل داده می شوند
سوال: چطور سفارشم رو بفرستم؟
A: برای بسته های کوچک، آنها را از طریق اکسپرس مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، ما می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتون های صادراتی استاندارد استفاده می کنیم.ما مسئول هر گونه خسارت محصولی که در طول تحویل رخ دهد.
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: ما T / T ((تحویلی) ، Western Union و PayPal را قبول می کنیم. لطفا مطمئن شوید که ما می توانیم همان مقدار را به عنوان فاکتور دریافت کنیم. و شما می توانید پول را در RMB پرداخت کنید. هیچ مشکلی نیست.
7. س: چطور در مورد کنترل کیفیت شرکت شما
A: به شدت ISO9001 را دنبال کنید؛ IQC، OQC، IPQC و QA 10٪ از بخش کیفیت ما را اشغال می کنند. آزمایش CCD در 99٪ از برنامه های کاربردی محصول شرکت ما اعمال می شود.
سوال: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا شما لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون ما موارد زیادی داریم، ناممکن است که همه قیمت های آنها را در یک لیست قرار دهیم،و قیمت ها همیشه به دلیل هزینه مواد و مقدار تغییر می کنند.. و شما می توانید به ما یک لیست از تمام موارد شما نیاز دارید; ما به دقت تایید یک به یک و به شما مشخصات و لیست قیمت
س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی را انجام دهید؟
پاسخ: بله. ما تعداد زیادی از سفارشی ساخته شده
در مورد بسته بندی سفارشی، مشکلی وجود ندارد؛ ما می توانیم لوگو یا سایر اطلاعات خود را روی بسته بندی قرار دهیم.فقط بايد اشاره کنم که اين باعث ميشه يه مقدار هزينه ي اضافي داشته باشه.
سوال: چه گواهی هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
