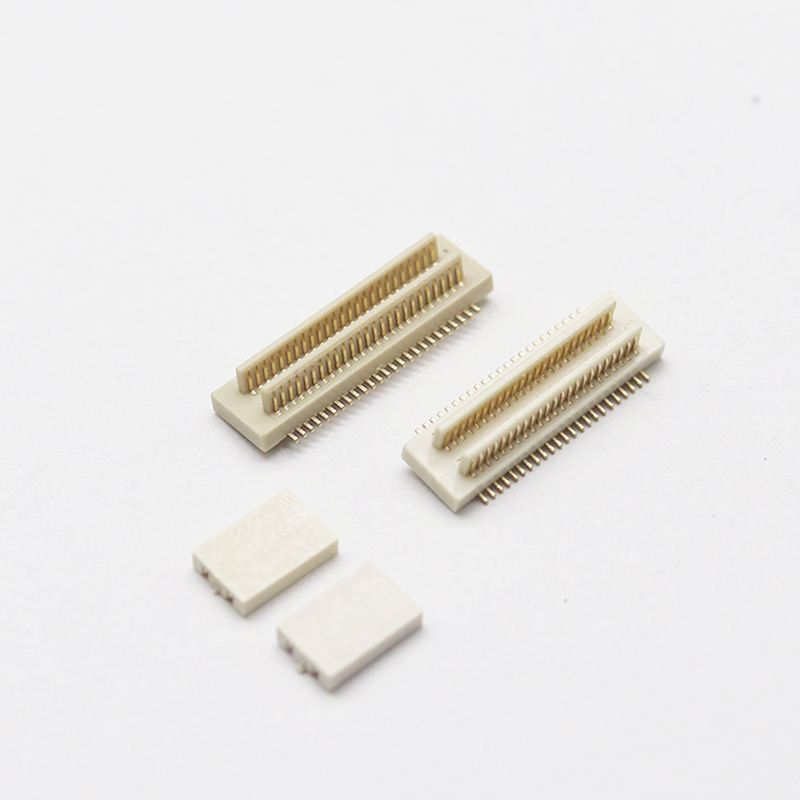

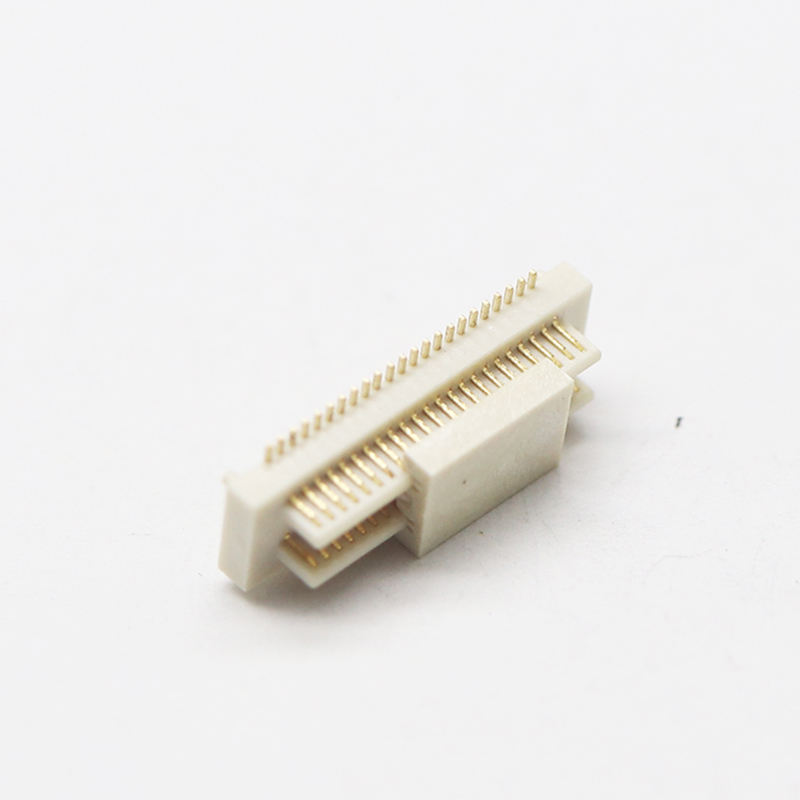

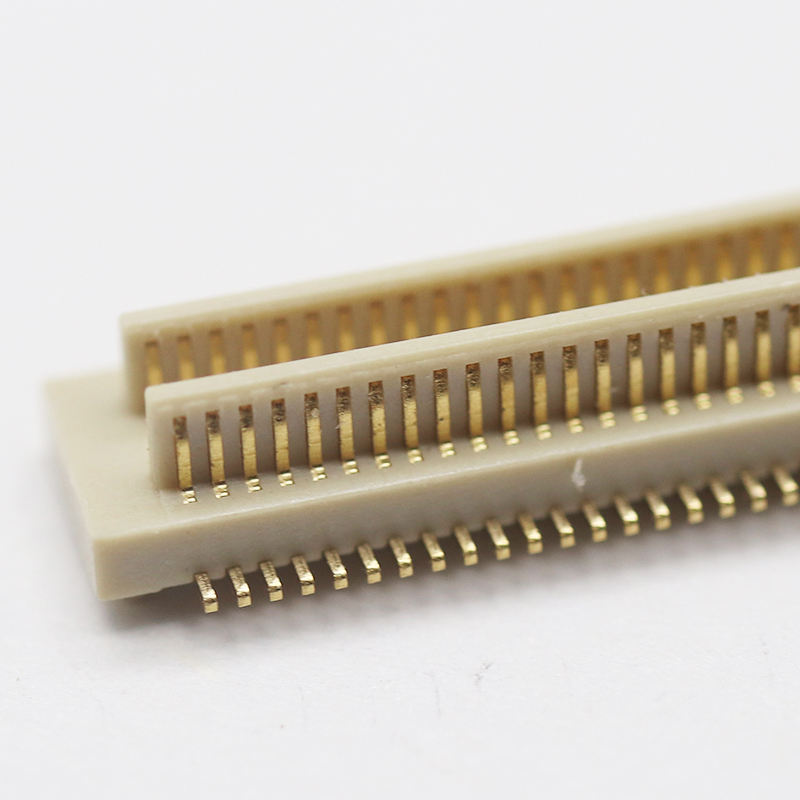

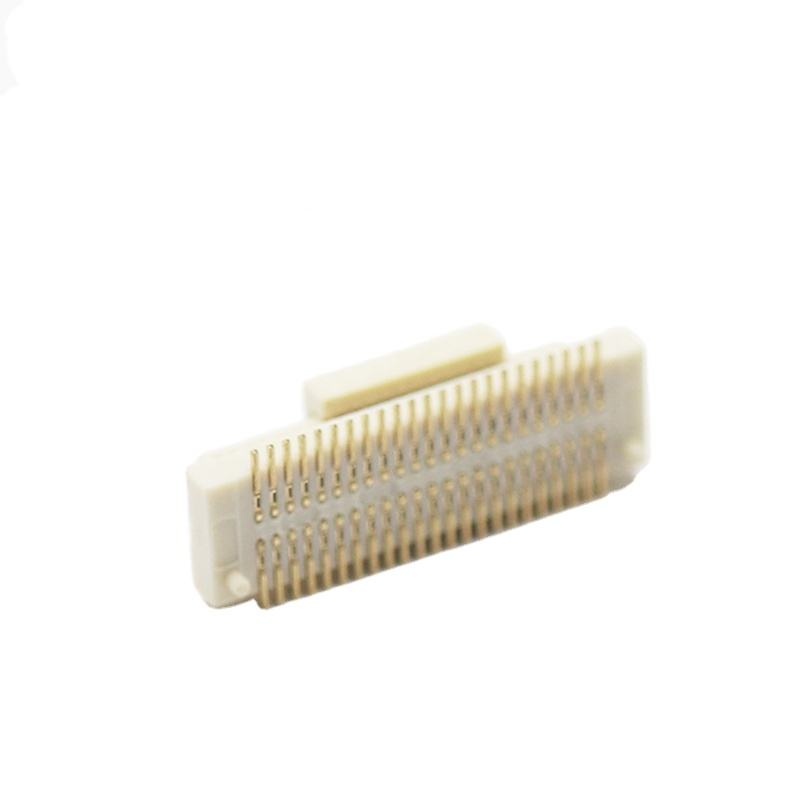

سفارشی کنتاکتور Board-to-Board 0.8mm Pitch 40p 2*20p Male Connector SMT Mating Stack Height PCB Header Connector
نکات برجسته محصول
- جفت گیری نابینا / خود تراز و طراحی کلید ضد برگشت: ضلع های هدایت شده و شکاف بی نقص، جذب جابجایی مونتاژ، جلوگیری از ورودی قطبی اشتباه؛ اجازه می دهد تا جفت گیری کور در طول انباشت خودکار PCB، کاهش زباله مونتاژ.
- یکپارچگی سیگنال با سرعت بالا: هندسه تماس بهینه شده، مقاومت دیفرانسیل کنترل شده، از انتقال سیگنال سریال با سرعت بالا برای نمایشگر، سنسور و ماژول های محاسباتی فشرده پشتیبانی می کند.
- ارتفاع پیکربندی تعریف شده: ارتفاع ثابت انبار پس از جفت گیری، کنترل دقیق شکاف PCB، ابعاد مکانیکی سازگار برای طراحی صفحه انبار.
- 0.8mm Pitch 2*20p طرح دو ردیف: 40 موقعیت تراکم بالا، سر SMT مرد، اثر فشرده برای صرفه جویی در فضای PCB
توضیحات محصول
| دسته بندی |
ماده |
مشخصات |
| عملکرد الکتریکی |
رتبه بندی فعلی |
0.5A در هر تماس |
|
درجه بندی ولتاژ |
100 ولت DC |
|
مقاومت تماس |
≤20mΩ |
|
مقاومت عایق |
≥500MΩ @500V DC |
|
ولتاژ مقاومت دی الکتریک |
500 ولت AC، 1 دقیقه، هیچ خرابی |
| عملکرد مکانیکی |
ارتفاع |
0.8 میلی متر |
|
تعداد پین ها |
40p، 2*20p ردیف دوگانه |
|
چرخه های جفت گیری |
حداقل 50 چرخه |
|
ارتفاع انبار جفت |
ارتفاع مخصوص جفت گیری |
|
نیروی جفت گیری / جفت گیری |
نیروی ورودی کم، نیروی نگهدارنده پایدار |
| مواد و پوشش |
مسکن |
ترموپلاستیک درجه حرارت بالا، UL94 V-0 |
|
مواد تماس |
فوسفور برنز / آلیاژ مس |
|
پوشش تماس |
پوشش انتخابی طلا بر روی ناحیه جفت گیری، پوشش زیرنیل مانع؛ پوشش قلع دم پودر |
| محیط زیست |
دمای کار |
-40°C ~ +85°C |
|
رعایت |
RoHS، REACH |
| راهنمای جوش |
نوع نصب |
نصب سطح SMT |
|
پروفایل جریان مجدد |
جریان مجدد بدون Pb، دمای اوج ≤260°C، زمان باقی ماندن در اوج ≤30s |
|
جوش دست |
حداکثر ۳۵۰ درجه سانتیگراد، ≤۵ ثانیه در هر پین |
مرجع متقابل / جایگزین
گزینه جایگزین برای برابر 0.8mm پچ 40pin BTB سری سر مرد از Molex، JAE، Hirose، ACES.
- همان اثر پا، تخصیص پین، و ارتفاع انباشت به عنوان سری مرجع پس از تأیید.
- تيم مهندسي ما مي تونه سازگاري اثر پي سي بي رو بررسي کنه و يه نقشه ابعادي براي بررسي طرح شما فراهم کنه
- نیازی به طراحی مجدد عمده PCB برای جایگزینی نیست؛ زمان تحویل و هزینه کل در مقایسه با قطعات وارداتی کمتر است.
ویژگی محصول
- سر SMT مرد، دو ردیف 2 × 20p، 0.8mm پیچ خوب.
- کلید ضد کلاهبرداری ضد کلاهبرداری ضد کلاهبرداری ضد کلاهبرداری ضد کلاهبرداری
- محفظه با دمای بالا، بعد از جوش مجدد پایدار، بدون انحراف.
- پوشش طلا برای مقاومت قابل اعتماد در برابر تماس و اکسیداسیون
- ارتفاع انبار ثابت، ثبات مکانیکی خوب تحت لرزش و شوک.
- قابل سفارشی کردن: ارتفاع جفت شده، ضخامت طلا، رنگ محفظه، اضافه کردن پست های موقعیت.
مزایای محصول
- جمعيت دوستانه: راهنماهای خود تراز پذیرای تغییر کمی در تخته هستند و میزان شکست جفت گیری دستی / خودکار را کاهش می دهند.
- قابلیت اطمینان سیگنال بالا: ساختار تماس تنظیم شده یکپارچگی سیگنال را برای رابط های با سرعت بالا حفظ می کند.
- آماده SMT: بسته بندی نوار و رول برای انتخاب و قرار دادن مستقیم در خط SMT موجود شما.
- ثبات هزینه ها و عرضه: کارخانه دقیق محلی، زمان تحویل کوتاه تر از مارک های خارجی؛ نمونه های رایگان برای تأیید.
- پشتیبانی مهندسی: ورق داده، فایل های 2D / 3D STEP، توصیه اثر پا برای طراحی سخت افزار شما در دسترس است.
درخواست
- ماژول نمایشگر، اتصال صفحه حسگر دوربین
- صفحه کنترل اینترنت اشیا، الکترونیک پوشیدنی
- ماژول های PCB فشرده پزشکی
- دستگاه های دستی صنعتی، ترمینال های POS
- سازه های فرعی سنسور رباتیک، مجموعه های PCB انباشته شده
- ماژول های فاکتور شکل کوچک ارتباطات
بسته بندی
نوار و رول (پاک کردن رول):بسته بندی رول استاندارد برای دستگاه SMT pick-and-place. قطعات می توانند به طور مستقیم بدون بسته بندی مجدد به خط تولید خودکار شما بارگذاری شوند. سرویس نوار برش برای نمونه های اولیه دسته کوچک در دسترس است.
زمان پیشرو
- سفارش نمونه: 3 روز کاری
- سفارش تولید انبوه: 1-3 هفته، بسته به پیکربندی و مقدار سفارش
صدور گواهینامه کارخانه و خدمات سفارشی
- گواهینامه: ISO9001، RoHS، مطابقت با REACH
- سفارشی سازی در دسترس: تغییر ارتفاع انباشت شده، ضخامت پوشش، قرار دادن پست ها، رنگ خانه، تغییر تعداد پین ها، علامت گذاری OEM.
- سیاست نمونه گیری: پشتیبانی از نمونه های رایگان، تولید نمونه سریع.
- MOQ: MOQ پایین برای آیتم های استاندارد؛ MOQ ابزار سفارشی باید توسط مهندسی تایید شود.
- ما بر اساس درخواست، بررسی مهندسی پیش فروش، تایید نقشه و گزارش تست قابلیت اطمینان را ارائه می دهیم.
راهنمای انتخاب مهندس
- تایید لازم استارتفاع انبار جفتاول؛ این ابعاد بحرانی برای شکاف PCB انباشته شده است.
- سری شریک جفت گیری (سوکت زنانه) را بررسی کنید؛ شماره بخش زنانه را برای بررسی سازگاری ارسال کنید.
- ضخامت پوشش طلا را بر اساس محیط کاری خود تعریف کنید: طلا ضخیم تر برای دستگاه های ارتعاش بالا / عمر طولانی.
- بسته بندی را تأیید کنید: رول برای تولید انبوه SMT، سینی فقط برای نمونه اولیه دسته کوچک.
- نقشه طرح PCB یا مدل 3D را ارسال کنید؛ مهندس ما می تواند قبل از سفارش، تداخل و تصفیه جفت را بررسی کند.
- همیشه قبل از تولید انبوه، با نمونه های رایگان، اعتبارسنجی الکتریکی و جفت گیری را انجام دهید.
سوالات عمومی
س: شما یک کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود به من بفرستید؟
A: بله، شما می توانید با ما در اینترنت تماس بگیرید یا یک ایمیل برای دریافت کاتالوگ ارسال کنید.
سوال: من نمیتونم محصول رو توی کاتا پیدا کنممي توني اين محصول رو برام درست کني؟
A: کاتالوگ ما اکثر محصولات ما را نشان می دهد، اما همه آنها را نشان نمی دهد. فقط به ما بگویید که چه محصولی نیاز دارید و چه تعداد می خواهید. اگر ما آن را نداشته باشیم، ما همچنین می توانیم یک قالب جدید را برای تولید آن طراحی و بسازیم.براي مرجع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می کشد.
سوال: می توانید یک نمونه ارائه دهید؟ آیا این نمونه ها رایگان هستند؟
A: بله، ما ارائه 5-10 PC از نمونه های رایگان کانکتور برای آزمایش. اما شما باید هزینه حمل و نقل را پرداخت کنید
سوال: زمان تحویل شما چطوره؟
A: کالاهای موجود در عرض 1 روز تحویل داده می شوند؛ کالاهای سفارشی در عرض 5-7 روز تحویل داده می شوند
سوال: چطور سفارشم رو بفرستم؟
A: برای بسته های کوچک، آنها را از طریق اکسپرس مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، ما می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتون های صادراتی استاندارد استفاده می کنیم.ما مسئول هر گونه خسارت محصولی که در طول تحویل رخ دهد.
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: ما T / T ((تحویلی) ، Western Union و PayPal را قبول می کنیم. لطفا مطمئن شوید که ما می توانیم همان مقدار را به عنوان فاکتور دریافت کنیم. و شما می توانید پول را در RMB پرداخت کنید. هیچ مشکلی نیست.
7. س: چطور در مورد کنترل کیفیت شرکت شما
A: به شدت ISO9001 را دنبال کنید؛ IQC، OQC، IPQC و QA 10٪ از بخش کیفیت ما را اشغال می کنند. آزمایش CCD در 99٪ از برنامه های کاربردی محصول شرکت ما اعمال می شود.
سوال: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا شما لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون ما موارد زیادی داریم، ناممکن است که همه قیمت های آنها را در یک لیست قرار دهیم،و قیمت ها همیشه به دلیل هزینه مواد و مقدار تغییر می کنند.. و شما می توانید به ما یک لیست از تمام موارد شما نیاز دارید; ما به دقت تایید یک به یک و به شما مشخصات و لیست قیمت
س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی را انجام دهید؟
پاسخ: بله. ما تعداد زیادی از سفارشی ساخته شده
در مورد بسته بندی سفارشی، مشکلی وجود ندارد؛ ما می توانیم لوگو یا سایر اطلاعات خود را روی بسته بندی قرار دهیم.فقط بايد اشاره کنم که اين باعث ميشه يه مقدار هزينه ي اضافي داشته باشه.
سوال: چه گواهی هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
