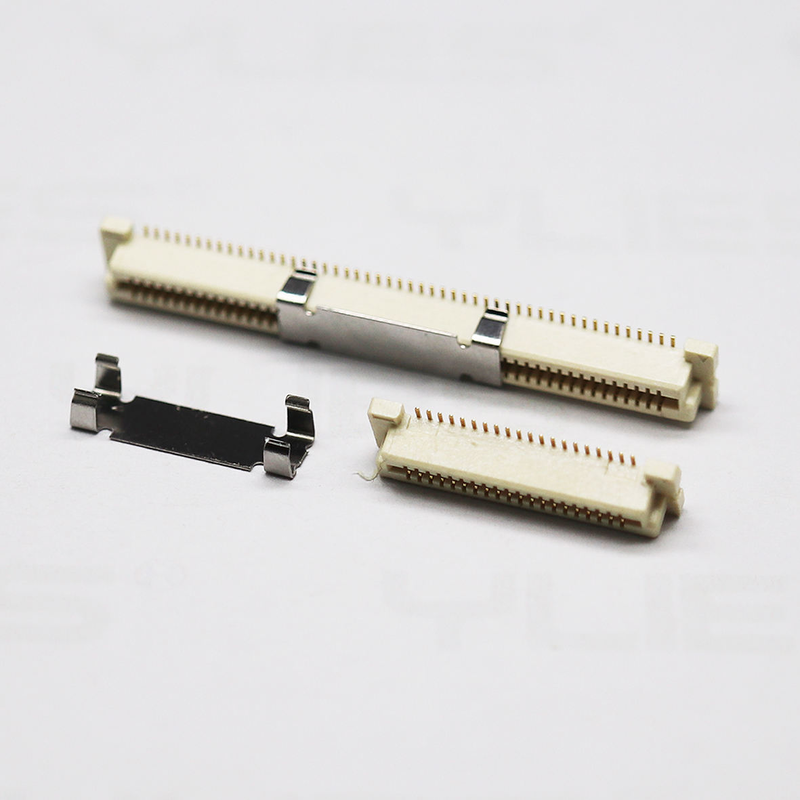

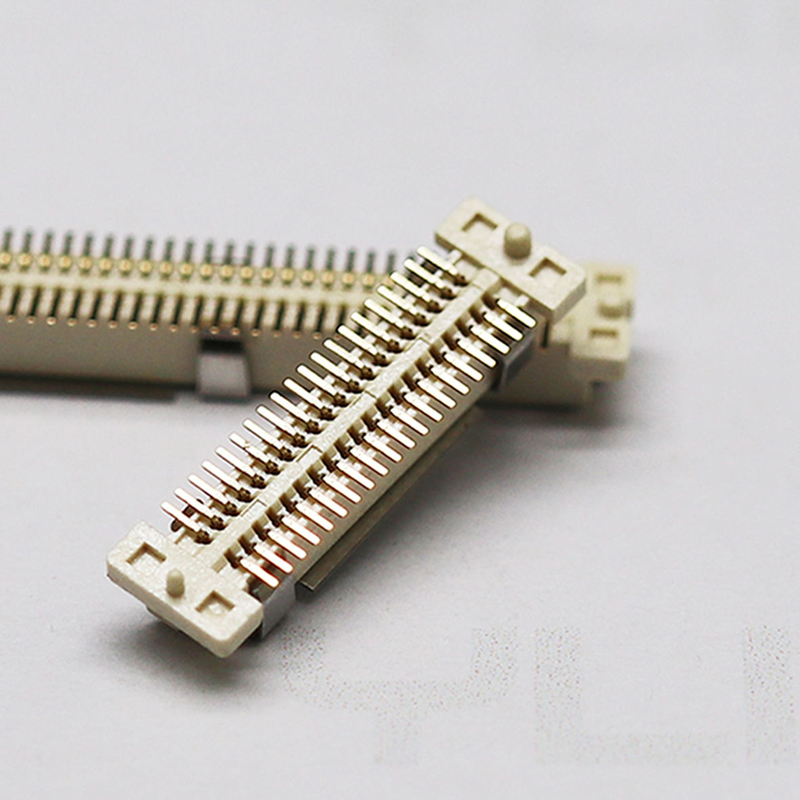

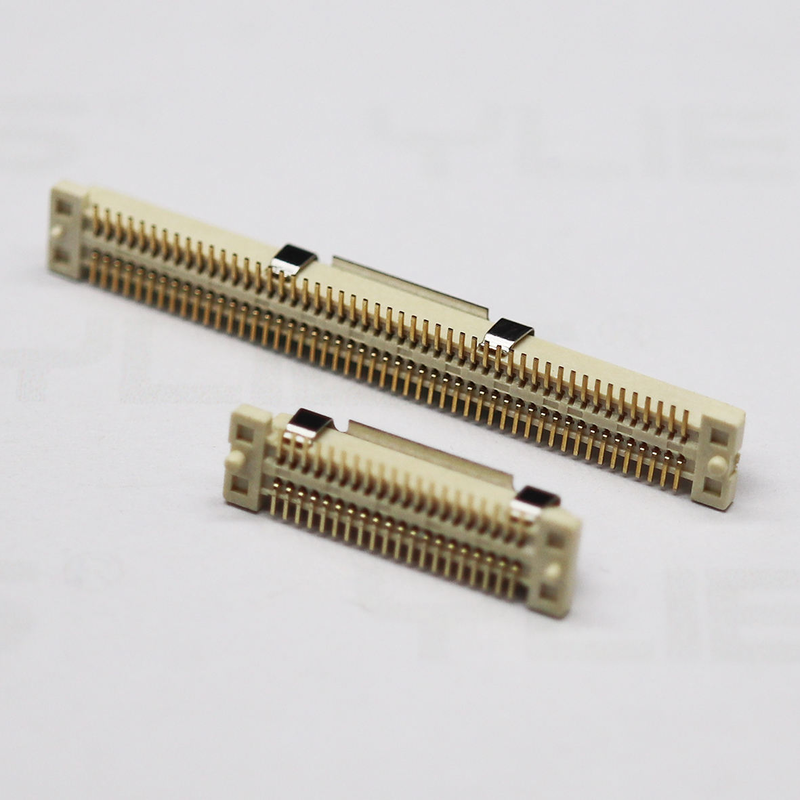

BTB Connector 0.8mm Pitch Dual Slot SMT SMD زنانه مردانه پی سی بی
نکات برجسته محصول
✅جفت گیری نابینا و طراحی ضد عدم تراز خود: ضلع های راهنمای داخلی و ساختار ضد کلید، تحمل مونتاژ PCB را جذب می کنند و از آسیب زدن به پین در هنگام جفت گیری دستی / خودکار جلوگیری می کنند. ✅یکپارچگی سیگنال با سرعت بالا: هندسه تماس بهینه شده برای انتقال داده های با سرعت بالا و پایدار، صدای عبور پایین برای انباشت PCB با چگالی بالا.
✅گزینه های ارتفاع چندگانه: ارتفاع های استاندارد در دسترس، انعطاف پذیر برای طراحی ماژولار PCB چند لایه.
✅ساختار SMT دو قفل: نصب سطح SMD مردانه و زنانه، سازگار با فرآیند بازپرداخت PCB استاندارد.
توضیحات محصول
| دسته بندی |
پارامتر |
جزئیات |
| برق |
ارتفاع |
0.8 میلی متر |
|
جریان نامی |
0.5 A در هر تماس |
|
ولتاژ نامی |
50 ولت AC/DC |
|
مقاومت تماس |
≤ 25 mΩ (اولی) |
|
مقاومت عایق |
≥ 10 GΩ |
|
مقاومت در برابر ولتاژ |
250 ولت AC، 1 دقیقه |
| ماشین آلات |
چرخه های جفت گیری |
حداقل 500 چرخه |
|
تحمل جفت گیری |
تحمل XY برای هم تراز کردن کور |
|
نوع نصب |
نصب سطح SMT / SMD |
|
ساختار |
دو قفل، مرد + زن |
| مواد و پوشش |
مسکن |
LCP، UL94V-0، مقاوم در برابر دمای بالا |
|
مواد تماس |
آلیاژ مس |
|
پوشش تماس |
پوشش طلا در ناحیه تماس؛ پوشش زیرنیکل |
|
پوشش پایان دهنده |
قلع مات روی نیکل |
| محیط زیست |
دمای عملیاتی |
-40°C ~ +105°C |
|
رعایت |
RoHS، REACH، بدون هالوجن اختیاری |
| راهنمای جوش |
پروفایل جریان مجدد |
جریان مجدد بدون سرب، دمای اوج ≤260°C، مطابق با IPC/JEDEC J-STD-020 |
مرجع متقابل / جایگزین
جایگزین سازگار با اثر پا برای سری JAE KX14/KX15, سری Hirose FX18, سری Molex 0.8mm pitch BTB dual slot.
توجه: قبل از طرح PCB، ارتفاع انبار و تعداد پین را بررسی کنید؛ برای چک CAD خود، صفحه داده و 3D STEP را ارائه دهید.
ویژگی محصول
- ساختار راهنمای دو سوراخ مانع از ورودی معکوس می شود، از جفت گیری کور و خود تراز پشتیبانی می کند، خرد کردن مونتاژ را کاهش می دهد.
- عایق LCP با دمای بالا، ثابت در هنگام جوش مجدد بدون سرب، بدون انحراف.
- تماس آلیاژ مس دقیق با پوشش طلا، مقاومت ثابت، مقاومت تماس کم برای سیگنال های با سرعت بالا.
- بسته بندی نوار SMD و رول، به طور مستقیم سازگار با دستگاه های SMT pick & place.
- تعداد پیچ انعطاف پذیر و سفارشی سازی ارتفاع متراکم برای انباشت PCB ماژولار.
مزایای محصول
🔹نرخ شکست کم تر در مونتاژ: Anti-dummy key + tolerance self-alignment solves PCB stack-up offset issue, saves production rework cost: کلید ضد ساختگی + تحمل خود تراز، مشکل آفست تراز PCB را حل می کند، هزینه بازکاری تولید را صرفه جویی می کند.
🔹عملکرد ثابت در سرعت بالا: ساختار تماس تنظیم شده یکپارچگی سیگنال را برای تخته های چگالی بالا حفظ می کند.
🔹جایگزینی: مطابقت با مارک های مشهور بین المللی، کاهش آسان هزینه BOM بدون طراحی مجدد PCB.
🔹عرضه مستقیم کارخانه: زمان نمونه گیری سریع و تولید انبوه، آزمایش کامل QC قبل از ارسال.
🔹پشتیبانی مهندس در دسترس است: ورق داده، نقشه 2D، 3D STEP و الگوی زمین PCB برای تایید طرح شما ارائه شده است.
درخواست
ماژول های کنترل صنعتی
الکترونیک پزشکی
دروازه ی IoT
دستگاه ذخیره سازی
ماژول نمایش
الکترونیک کمکی خودرو
دستگاه های دستی
انباشت صفحه ارتباطی
ماژول های سنسور AI
بسته بندی
نوار و رول (پاک کردن رول):بسته بندی رول استاندارد برای دستگاه SMT pick-and-place. قطعات می توانند به طور مستقیم بدون بسته بندی مجدد به خط تولید خودکار شما بارگذاری شوند. سرویس نوار برش برای نمونه های اولیه دسته کوچک در دسترس است.
زمان پیشرو
- سفارش نمونه: 3 روز کاری
- سفارش تولید انبوه: 1-3 هفته، بسته به پیکربندی و مقدار سفارش
صدور گواهینامه کارخانه و خدمات سفارشی
- گواهینامه: ISO9001، RoHS، مطابقت با REACH
- سیاست نمونه گیری: نمونه گیری رایگان پشتیبانی می شود، برگشت سریع نمونه گیری
- MOQ: MOQ پایین برای قطعات استاندارد؛ پیکربندی سفارشی MOQ پس از ارزیابی
- قابلیت سفارشی: تعداد پین سفارشی، ارتفاع انباشت شده، ضخامت پوشش، اصلاح مکانیکی، بسته بندی ویژه بر اساس نقشه / مشخصات شما.
راهنمای انتخاب مهندس
- تایید کنیدارتفاع جفتاول: این شکاف PCB را بین دو تخته انباشته تعریف می کند.
- تعداد کل پین ها، تخصیص سیگنال/پاور پین ها را تایید کنید.
- ردپای SMT را بررسی کنید: ما الگوی زمین و 3D STEP را برای شبیه سازی PCB شما تامین می کنیم.
- شرایط پوشش را تعریف کنید: فلش طلا / طلا ضخیم برای ارتعاش بالا / محیط چرخه ازدواج طولانی.
- دمای کار، سرعت سیگنال و نیاز به لرزش را به اشتراک بگذارید؛ تیم AE ما شماره قطعات درست را توصیه می کند.
- همیشه قبل از تولید انبوه، نمونه های رایگان را آزمایش کنید.
سوالات عمومی
س: شما یک کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود به من بفرستید؟
A: بله، شما می توانید با ما در اینترنت تماس بگیرید یا یک ایمیل برای دریافت کاتالوگ ارسال کنید.
سوال: من نمیتونم محصول رو توی کاتا پیدا کنممي توني اين محصول رو برام درست کني؟
A: کاتالوگ ما اکثر محصولات ما را نشان می دهد، اما همه آنها را نشان نمی دهد. فقط به ما بگویید که چه محصولی نیاز دارید و چه تعداد می خواهید. اگر ما آن را نداشته باشیم، ما همچنین می توانیم یک قالب جدید را برای تولید آن طراحی و بسازیم.براي مرجع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می کشد.
سوال: می توانید یک نمونه ارائه دهید؟ آیا این نمونه ها رایگان هستند؟
A: بله، ما ارائه 5-10 PC از نمونه های رایگان کانکتور برای آزمایش. اما شما باید هزینه حمل و نقل را پرداخت کنید
سوال: زمان تحویل شما چطوره؟
A: کالاهای موجود در عرض 1 روز تحویل داده می شوند؛ کالاهای سفارشی در عرض 5-7 روز تحویل داده می شوند
سوال: چطور سفارشم رو بفرستم؟
A: برای بسته های کوچک، آنها را از طریق اکسپرس مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، ما می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتون های صادراتی استاندارد استفاده می کنیم.ما مسئول هر گونه خسارت محصولی که در طول تحویل رخ دهد.
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: ما T / T ((تحویلی) ، Western Union و PayPal را قبول می کنیم. لطفا مطمئن شوید که ما می توانیم همان مقدار را به عنوان فاکتور دریافت کنیم. و شما می توانید پول را در RMB پرداخت کنید. هیچ مشکلی نیست.
7. س: چطور در مورد کنترل کیفیت شرکت شما
A: به شدت ISO9001 را دنبال کنید؛ IQC، OQC، IPQC و QA 10٪ از بخش کیفیت ما را اشغال می کنند. آزمایش CCD در 99٪ از برنامه های کاربردی محصول شرکت ما اعمال می شود.
سوال: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا شما لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون ما موارد زیادی داریم، ناممکن است که همه قیمت های آنها را در یک لیست قرار دهیم،و قیمت ها همیشه به دلیل هزینه مواد و مقدار تغییر می کنند.. و شما می توانید به ما یک لیست از تمام موارد شما نیاز دارید; ما به دقت تایید یک به یک و به شما مشخصات و لیست قیمت
س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی را انجام دهید؟
پاسخ: بله. ما تعداد زیادی از سفارشی ساخته شده
در مورد بسته بندی سفارشی، مشکلی وجود ندارد؛ ما می توانیم لوگو یا سایر اطلاعات خود را روی بسته بندی قرار دهیم.فقط بايد اشاره کنم که اين باعث ميشه يه مقدار هزينه ي اضافي داشته باشه.
سوال: چه گواهی هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
