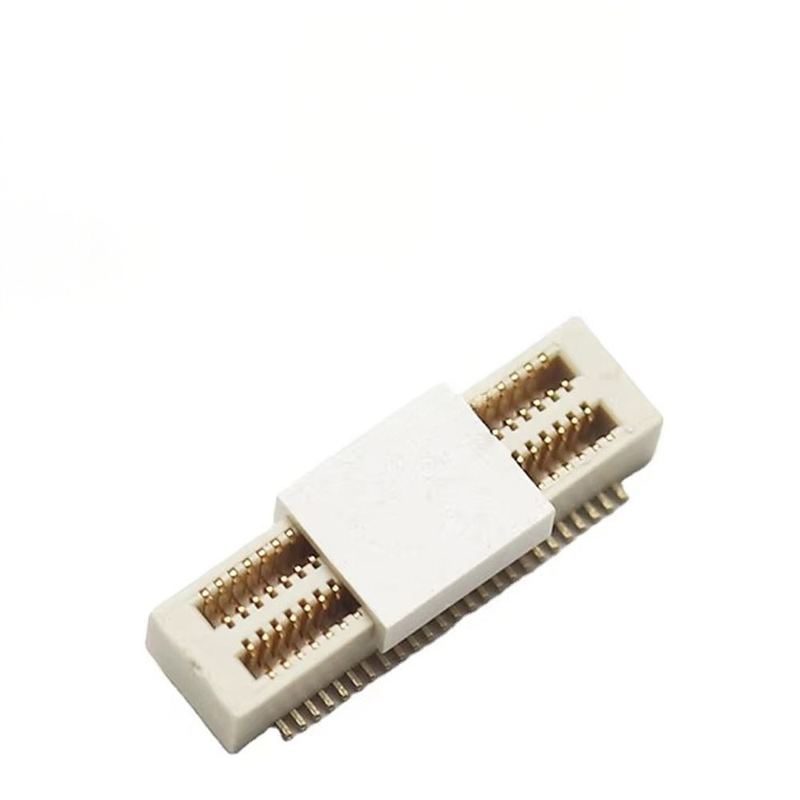

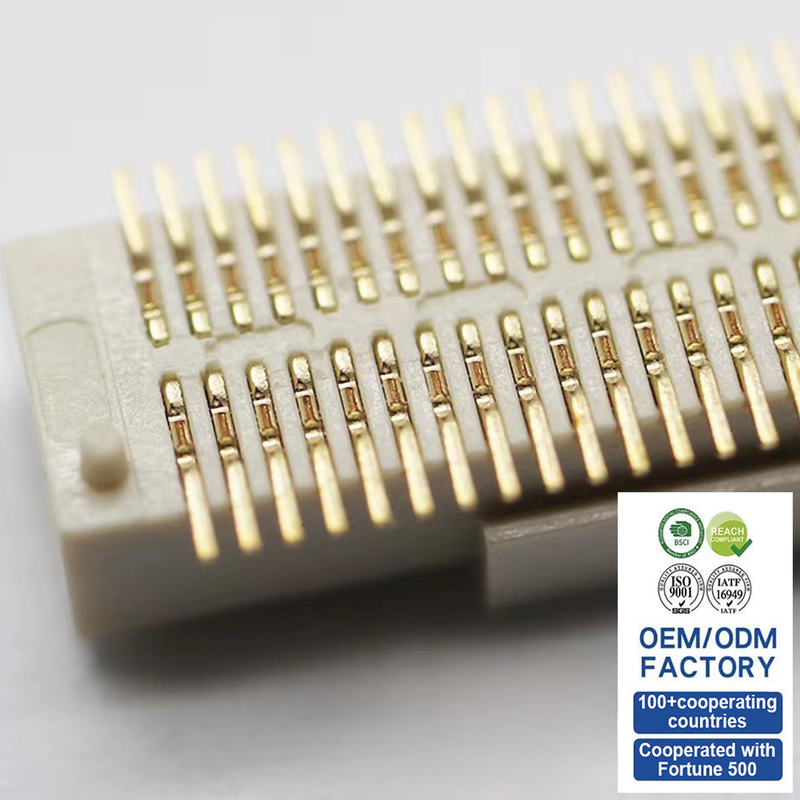

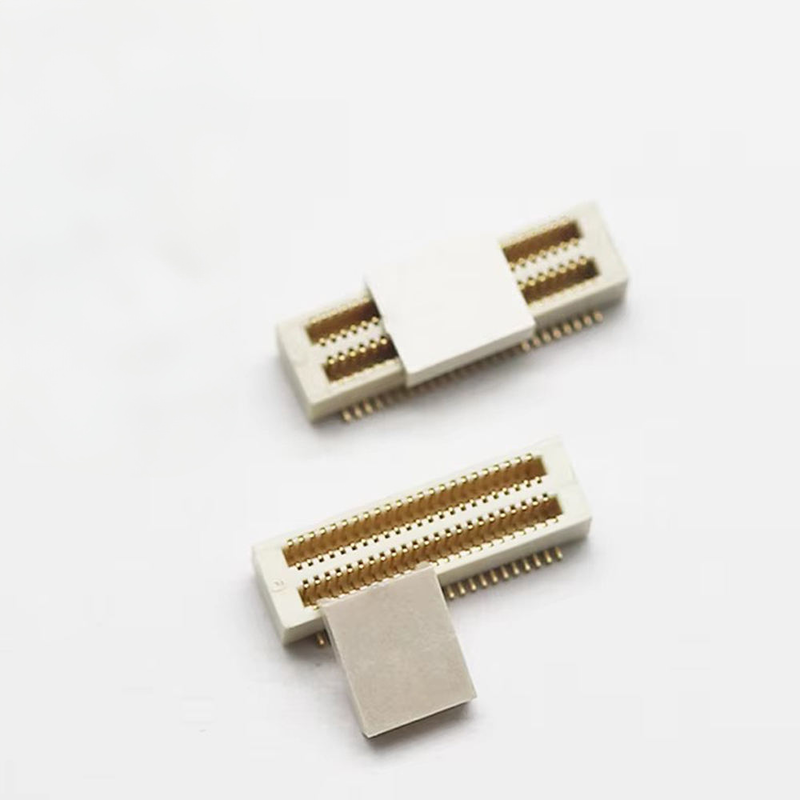

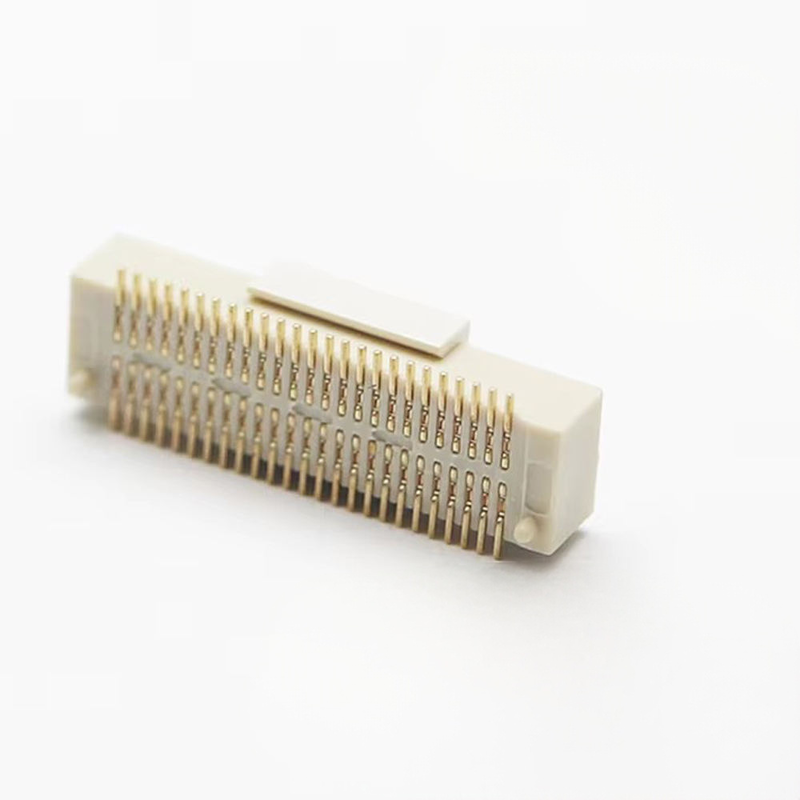

کانکتور برد به برد با گام 0.5 میلیمتر، نری و مادگی، زاویه راست، ورودی جانبی، هدر SMT برای برد مدار چاپی گوشی هوشمند و پهپاد
نکات برجسته محصول
✅ جفت‌گیری کور / خودتراز و طراحی ضد عدم تراز: دارای پین راهنما برای جذب تلرانس مونتاژ، جلوگیری از آسیب پین در حین جفت‌گیری دستی/خودکار، و افزایش بازده مونتاژ SMT.
✅ عملکرد سیگنال با سرعت بالا: ساختار امپدانس بهینه شده و کم‌نویز متقابل، انتقال پایدار برای سیگنال‌های دیفرانسیلی با سرعت بالا برای انباشت برد موبایل و پهپاد.
✅ ارتفاع جفت‌گیری کنترل شده: فاصله انباشت برد مدار چاپی دقیقاً ثابت، فاصله برد ثابت برای طرح‌بندی حرارتی و طراحی محفظه مکانیکی.
✅ ورودی جانبی زاویه راست SMT جفت‌گیری جانبی، اتصال افقی برد مدار چاپی، صرفه‌جویی در فضای عمودی برای دستگاه‌های قابل حمل باریک.
توضیحات محصول
| دسته بندی |
مورد |
مشخصات |
| الکتریکی |
گام |
0.5 میلیمتر |
| جریان نامی |
0.5 آمپر در هر پین |
| ولتاژ نامی |
60 ولت DC |
| مقاومت تماس |
≤ 60 میلی‌اهم |
| مقاومت عایقی |
≥ 1000 مگااهم @ 250 ولت DC |
| ولتاژ قابل تحمل |
500 ولت AC، 1 دقیقه |
| مکانیکی |
چرخه‌های جفت‌گیری |
≥50 چرخه |
| ارتفاع جفت‌گیری |
ارتفاع انباشت ثابت سفارشی |
| جهت جفت‌گیری |
زاویه راست، ورودی جانبی |
| نوع نصب |
نصب سطحی SMT |
| جنس و آبکاری |
جنس تماس |
برنز فسفر |
| آبکاری تماس |
آبکاری انتخابی طلا در ناحیه جفت‌گیری؛ مانع نیکل؛ دم لحیم: قلع بدون سرب |
| محفظه |
LCP، UL94V-0، مقاوم در برابر دمای بالا |
| محیط |
دمای عملیاتی |
-40℃ ~ +85℃ |
| انطباق |
RoHS، REACH |
| راهنمای لحیم‌کاری |
پروفیل بازپخت |
بازپخت بدون سرب استاندارد SMT، حداکثر دما ≤260℃ |
مرجع متقابل / جایگزین
جایگزین سازگار با طرح برد مستقیم برای سری‌های کانکتور برد به برد زاویه راست ورودی جانبی 0.5 میلی‌متری Molex، JAE، Hirose، TE. الگوی زمین برد مدار چاپی یکسان، بدون نیاز به بازطراحی عمده برد مدار چاپی.
توجه: قبل از جایگزینی مستقیم، تعداد پین، ارتفاع جفت‌گیری و مشخصات آبکاری را تأیید کنید.
ویژگی محصول
- کلید ضد تقلبی + پین راهنمای خودتراز برای جفت‌گیری کور، جلوگیری از درج معکوس.
- محفظه دمای بالای LCP، بدون تغییر شکل در برابر بازپخت SMT بدون سرب مقاومت می‌کند.
- ساختار تماس فنری دوگانه، مقاومت تماس پایدار در برابر لرزش (پهپاد / دستگاه دستی).
- ساختار زاویه راست ورودی جانبی، اتصال افقی برد مدار چاپی، طرح محفظه باریک.
- در دسترس در تعداد پین‌های مختلف، ارتفاع جفت‌گیری قابل سفارشی‌سازی و ضخامت آبکاری طلا.
مزایای محصول
- تلرانس مونتاژ قوی: خودترازی، نرخ خرابی انتخاب و قرارگیری و جفت‌گیری را کاهش می‌دهد.
- آماده برای سرعت بالا: هندسه تماس با نویز متقابل کم، مناسب برای مسیر سیگنال با سرعت بالا موبایل و پهپاد.
- جایگزینی مستقیم: طرح برد سازگار با برندهای بین‌المللی کانکتور برد به برد، چرخه بازطراحی پروژه را کوتاه می‌کند.
- عملکرد پایدار در برابر لرزش: نیروی نگهداری خوب، مناسب برای محیط لرزشی پهپاد.
- بسته‌بندی کامل قرقره SMT: مستقیماً روی دستگاه انتخاب و قرارگیری SMT خودکار اجرا می‌شود.
کاربرد
انباشت برد مدار چاپی داخلی گوشی هوشمند، برد کنترل پهپاد FPV / مصرفی، دستگاه‌های هوشمند قابل حمل، ماژول‌های فشرده اینترنت اشیا، لوازم الکترونیکی دستی.
بسته‌بندی
نوار و قرقره (بسته‌بندی قرقره): بسته‌بندی استاندارد قرقره برای دستگاه انتخاب و قرارگیری SMT. قطعات را می‌توان مستقیماً روی خط تولید خودکار شما بدون بسته‌بندی مجدد بارگذاری کرد. سرویس برش نوار برای نمونه‌های اولیه دسته‌ای کوچک در دسترس است.
زمان تحویل
- سفارش نمونه: 3 روز کاری
- سفارش تولید انبوه: 1-3 هفته، بسته به پیکربندی و مقدار سفارش
گواهینامه کارخانه و خدمات سفارشی
- گواهینامه‌ها: ISO9001، RoHS، REACH مطابق
- سیاست نمونه: نمونه‌های رایگان پشتیبانی می‌شوند، زمان تحویل سریع نمونه
- MOQ: MOQ کم برای قطعات استاندارد؛ MOQ پیکربندی‌های سفارشی پس از ارزیابی
- قابلیت سفارشی‌سازی: تعداد پین سفارشی، ارتفاع انباشت جفت‌گیری، ضخامت آبکاری، اصلاح مکانیکی، بسته‌بندی ویژه مطابق با نقشه/مشخصات شما.
راهنمای انتخاب مهندس
- تعداد پین، ارتفاع جفت‌گیری مورد نیاز، ورودی جانبی زاویه راست را تأیید کنید.
- ضخامت آبکاری طلا را بر اساس سرعت سیگنال و الزامات عمر مفید تعریف کنید.
- دمای عملیاتی و الزامات لرزش برای دستگاه پهپاد / دستی را بررسی کنید.
- قبل از نهایی کردن طرح‌بندی، طرح برد مدار چاپی را با نقشه ما تأیید کنید.
- نمونه‌های رایگان را برای تست مونتاژ SMT و یکپارچگی سیگنال درخواست کنید.
سوالات متداول
س: آیا کاتالوگ دارید؟ آیا می‌توانید کاتالوگ را برای بررسی تمام محصولات خود برای من ارسال کنید؟
پاسخ: بله، می‌توانید به صورت آنلاین با ما تماس بگیرید یا ایمیل ارسال کنید تا کاتالوگ را دریافت کنید.
س: محصول را در کاتالوگ شما پیدا نمی‌کنم. آیا می‌توانید این محصول را برای من بسازید؟ پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می‌دهد، اما نه همه. فقط به ما اطلاع دهید که چه محصولی نیاز دارید و چه مقدار می‌خواهید. اگر آن را نداشته باشیم، می‌توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می‌کشد.
س: آیا می‌توانید نمونه ارائه دهید؟ آیا این نمونه‌ها رایگان هستند؟
پاسخ: بله، ما 5-10 قطعه نمونه رایگان کانکتور برای تست ارائه می‌دهیم. اما شما باید هزینه حمل و نقل را پرداخت کنید.
س: زمان تحویل شما چقدر است؟
پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می‌شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می‌شوند.
س: چگونه سفارش من را ارسال کنم؟
پاسخ: برای بسته‌های کوچک، آنها را با اکسپرس، مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته‌های بزرگ، می‌توانیم آنها را با هوا یا دریا ارسال کنیم. ما از کارتن‌های صادراتی استاندارد استفاده می‌کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل خواهیم بود.
6. س: چه نوع پرداختی را قبول می‌کنید؟ آیا می‌توانم به RMB پرداخت کنم؟
پاسخ: ما T/T (انتقال بانکی)، Western Union و PayPal را قبول می‌کنیم. لطفاً مطمئن شوید که می‌توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می‌توانید پول را به RMB پرداخت کنید. مشکلی نیست.
7. س: کنترل کیفیت شرکت شما چگونه است؟
پاسخ: به شدت از ISO9001 پیروی می‌کند؛ IQC، OQC، IPQC و QA 10٪ از بخش کیفیت ما را اشغال می‌کنند. تست CCD برای 99٪ از کاربردهای محصول شرکت ما اعمال می‌شود.
س: من لیست قیمت تمام محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت تمام محصولات خود را نداریم. از آنجایی که تعداد زیادی قلم داریم، غیرممکن است که تمام قیمت‌های آنها را در یک لیست قرار دهیم و قیمت‌ها به دلیل هزینه مواد و مقدار همیشه در حال تغییر هستند. و شما می‌توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما با دقت یکی یکی تأیید می‌کنیم و لیست مشخصات و قیمت را به شما می‌دهیم.
س: آیا می‌توانید محصولات سفارشی و بسته‌بندی سفارشی بسازید؟
پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته‌ایم (عمدتاً سیم‌کشی). در مورد بسته‌بندی سفارشی، مشکلی نیست؛ می‌توانیم لوگو یا اطلاعات دیگر شما را روی بسته‌بندی قرار دهیم. فقط باید اشاره کرد که این هزینه اضافی خواهد داشت.
س: چه گواهینامه‌هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
