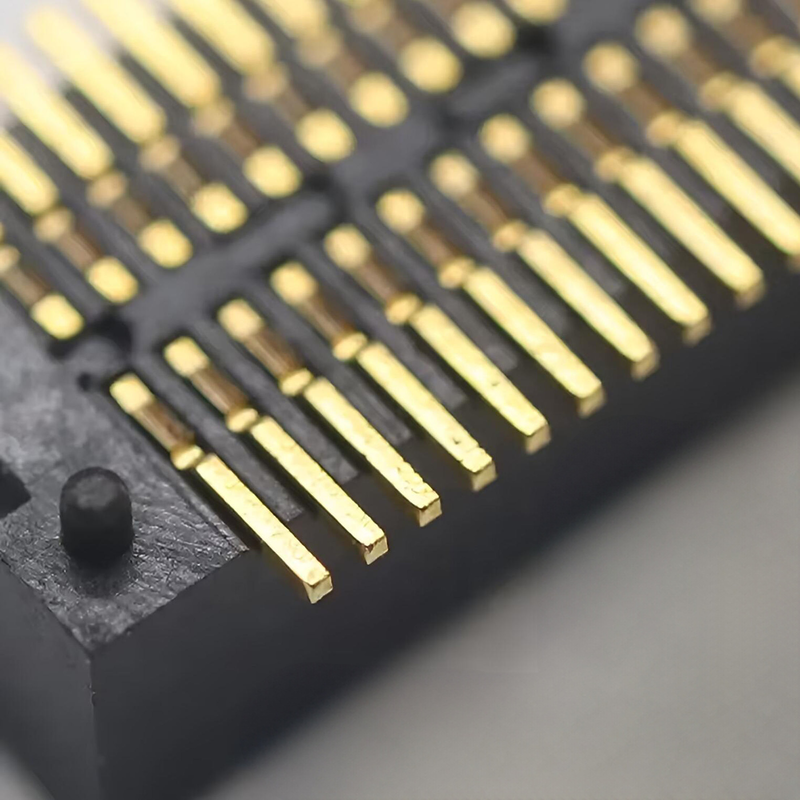

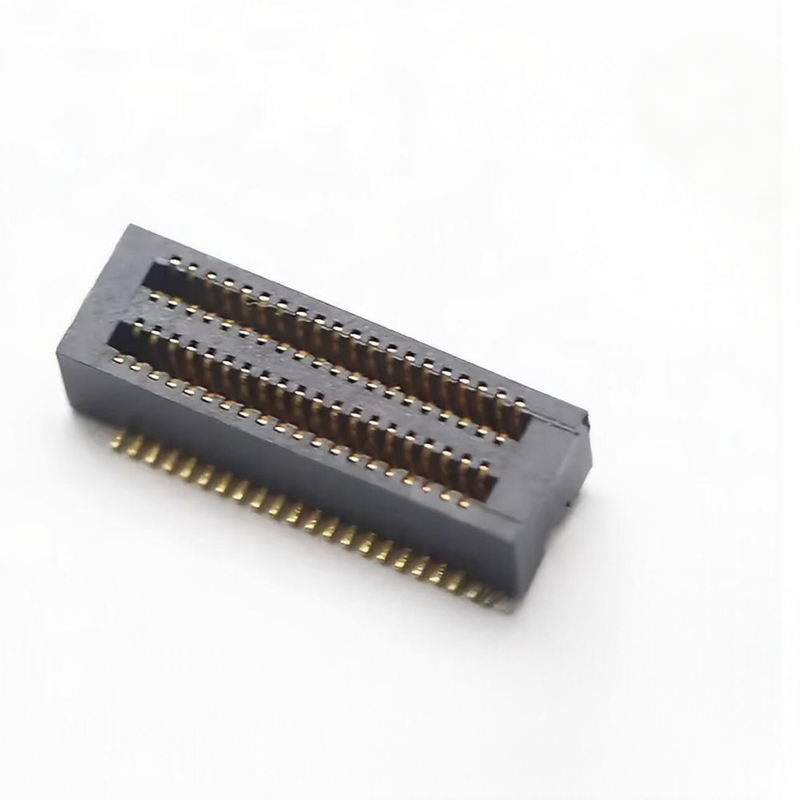

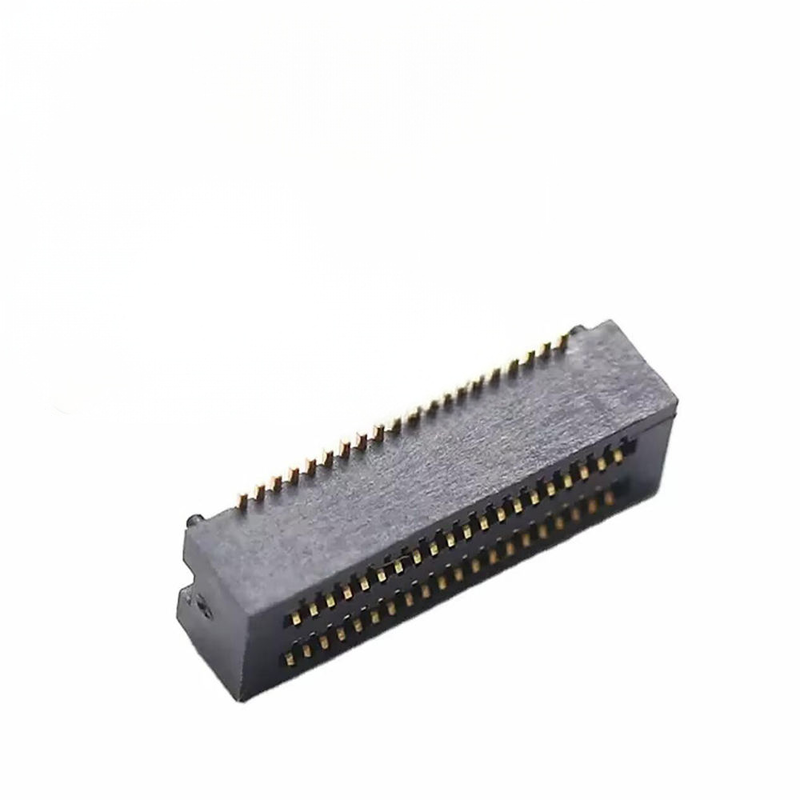

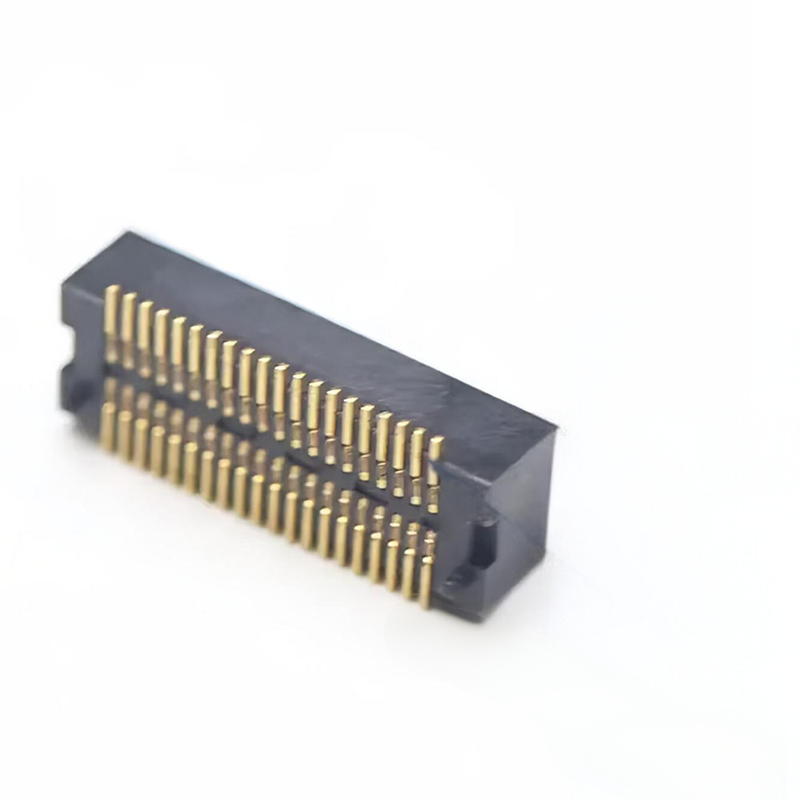

کانکتور برد به برد با گام 0.5 میلیمتر، جفت نری و مادگی، ارتفاع اتصال 3.0-4.5 میلیمتر، 10-100 پین برای گوشی هوشمند و PCB پزشکی
نکات برجسته محصول
✅ جفت‌گیری کور و خودتراز، طراحی ضد عدم تطابق: پست‌های راهنمای داخلی برای جذب تلرانس مونتاژ PCB، جلوگیری از آسیب پین در حین جفت‌گیری کور.
✅ یکپارچگی سیگنال با سرعت بالا: هندسه تماس بهینه شده برای انتقال پایدار با سرعت بالا، تداخل کم برای پشته‌های PCB فشرده پزشکی و موبایل.
✅ ارتفاع اتصال انعطاف‌پذیر: گزینه‌های ارتفاع پشته 3.0 تا 4.5 میلیمتر، پوشش‌دهنده اکثر نیازهای شکاف PCB گوشی‌های هوشمند و دستگاه‌های پزشکی.
✅ گام ظریف 0.5 میلیمتر، 10 تا 100 موقعیت: محدوده تعداد پین گسترده برای اتصال PCB فشرده با I/O کم تا متوسط.
✅ بسته بندی نوار و قرقره SMD: سازگار مستقیم با ماشین‌های Pick & Place خودکار.
توضیحات محصول
| دسته بندی |
مورد |
مشخصات |
| الکتریکی |
گام |
0.5 میلی متر |
| تعداد پین |
10 ~ 100 پین |
| ارتفاع اتصال |
3.0 / 3.5 / 4.0 / 4.5 میلی متر |
| جریان نامی |
0.5 آمپر در هر پین سیگنال |
| ولتاژ نامی |
50 ولت DC |
| مقاومت تماس |
≤ 30 میلی اهم |
| مقاومت عایق |
≥ 500 مگا اهم |
| ولتاژ تحمل |
200 ولت AC، 1 دقیقه بدون شکست |
| مکانیکی |
چرخه‌های جفت‌گیری |
≥ 500 چرخه |
| دمای عملیاتی |
-40 درجه سانتیگراد تا +85 درجه سانتیگراد |
| نیروی جفت‌گیری / جدا کردن |
نیروی درج کم، بازخورد صوتی نشستن |
| مواد و آبکاری |
جنس تماس |
برنز فسفر |
| آبکاری تماس |
ناحیه جفت‌گیری: آبکاری طلا؛ دم لحیم کاری: آبکاری قلع، مانع نیکل |
| محفظه |
رزین دمای بالا LCP / UL94-V0 |
| محیط و لحیم کاری |
سازگار با RoHS و بدون هالوژن |
مطابق |
| پروفایل رفلاو |
حداکثر پیک 260 درجه سانتیگراد، 30 ثانیه ماندگاری، سازگار با رفلاو بدون سرب |
| لحیم کاری دستی |
≤ 350 درجه سانتیگراد، ≤ 3 ثانیه، از تماس مستقیم با محفظه پلاستیکی خودداری کنید |
مرجع متقابل / جایگزین
جایگزین قطره‌ای سازگار با طرح PCB برای سری‌های گام ظریف 0.5 میلی‌متری Molex SlimStack، JAE، Hirose.
- همان طرح PCB، بدون نیاز به بازطراحی عمده PCB برای جایگزینی.
- راهنمای خودتراز بهبود یافته ما، بازده را در مقایسه با سری‌های OEM استاندارد در طول مونتاژ خودکار بهبود می‌بخشد.
توجه: قبل از نهایی کردن طرح، تعداد پین و ارتفاع پشته دقیق را تأیید کنید.
ویژگی محصول
- پست‌های راهنمای ضد برگشت و جفت‌گیری کور داخلی از درج معکوس و خم شدن پین در طول مونتاژ دستی/رباتیک جلوگیری می‌کنند.
- ساختار تماس دو پرتو، مقاومت تماس پایدار را تحت لرزش و چرخه حرارتی حفظ می‌کند.
- محفظه دمای بالای LCP در برابر رفلاو SMT بدون سرب بدون تغییر شکل مقاومت می‌کند.
- فرم فاکتور پشته عمودی فشرده، فضای PCB را برای دستگاه‌های پزشکی قابل حمل و موبایل صرفه‌جویی می‌کند.
- در ارتفاع‌های اتصال و تعداد پین‌های مختلف موجود است، انعطاف‌پذیر برای شکاف‌های مختلف PCB پشته شده.
مزایای محصول
- تلرانس مونتاژ قوی: خودترازی، افست‌های موقعیتی کوچک را جذب می‌کند و نرخ ضایعات مونتاژ را برای تولید انبوه پزشکی و گوشی‌های هوشمند کاهش می‌دهد.
- عملکرد پایدار با سرعت بالا: ساختار تماس تنظیم شده، یکپارچگی سیگنال را برای لینک‌های سریال با سرعت بالا در PCBهای پشته شده فشرده حفظ می‌کند.
- گزینه انطباق درجه پزشکی: RoHS، بدون هالوژن، تولید تمیز برای پروژه‌های تجهیزات پزشکی موجود است.
- بسته‌بندی قرقره کامل SMT: آماده برای خط Pick-and-Place خودکار شما، بدون نیاز به بسته‌بندی مجدد.
- نمونه سریع و سفارشی‌سازی: نمونه‌های مهندسی سریع، تعداد پین/ارتفاع پشته سفارشی در صورت درخواست موجود است.
کاربرد
- اتصال پشته PCB داخلی گوشی هوشمند
- دستگاه‌های پزشکی قابل حمل: مانیتورهای بیمار، ابزارهای تشخیصی دستی
- الکترونیک پوشیدنی
- ماژول‌های IoT فشرده
- لوازم الکترونیکی مصرفی دستی
بسته‌بندی
نوار و قرقره (بسته‌بندی قرقره): بسته‌بندی قرقره استاندارد برای ماشین Pick-and-Place SMT. قطعات را می‌توان مستقیماً روی خط تولید خودکار شما بدون بسته‌بندی مجدد بارگذاری کرد. سرویس برش نوار برای نمونه‌های دسته کوچک موجود است.
زمان تحویل
- سفارش نمونه: 3 روز کاری
- سفارش تولید انبوه: 1-3 هفته، بسته به پیکربندی و مقدار سفارش
گواهینامه کارخانه و خدمات سفارشی
- گواهینامه‌ها: ISO9001، RoHS، REACH مطابق
- سیاست نمونه: نمونه‌های رایگان پشتیبانی می‌شوند، زمان تحویل نمونه سریع
- MOQ: MOQ کم برای قطعات استاندارد؛ MOQ پیکربندی‌های سفارشی پس از ارزیابی
- قابلیت سفارشی‌سازی: تعداد پین سفارشی، ارتفاع پشته اتصال، ضخامت آبکاری، اصلاح مکانیکی، بسته‌بندی ویژه طبق نقشه/مشخصات شما.
راهنمای انتخاب مهندس
- ابتدا شکاف پشته PCB واقعی خود را تأیید کرده و ارتفاع اتصال مربوطه (3.0-4.5 میلیمتر) را انتخاب کنید.
- تعداد پین را تأیید کرده و پین‌های سیگنال/قدرت را قبل از طرح PCB تعریف کنید.
- در صورت استفاده از فرآیند مونتاژ رباتیک یا دسترسی بصری محدود، از نسخه جفت‌گیری کور استفاده کنید.
- برای پروژه‌های پزشکی، مواد درجه پزشکی و گواهی کامل مواد را در مرحله نمونه مشخص کنید.
- بسته‌بندی قرقره به طور پیش‌فرض برای سفارشات انبوه است؛ در صورت نیاز به بسته‌بندی کیسه‌ای، از قبل به ما اطلاع دهید.
سوالات متداول
س: آیا کاتالوگ دارید؟ آیا می‌توانید کاتالوگ را برای بررسی تمام محصولاتتان برای من ارسال کنید؟
پاسخ: بله، می‌توانید به صورت آنلاین با ما تماس بگیرید یا ایمیل ارسال کنید تا کاتالوگ را دریافت کنید.
س: محصول را در کاتالوگ شما پیدا نمی‌کنم. آیا می‌توانید این محصول را برای من بسازید؟پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می‌دهد، اما نه همه. فقط به ما بگویید به چه محصولی نیاز دارید و چه تعداد می‌خواهید. اگر آن را نداشته باشیم، می‌توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می‌کشد.
س: آیا می‌توانید نمونه ارائه دهید؟ آیا این نمونه‌ها رایگان هستند؟
پاسخ: بله، ما 5-10 قطعه نمونه رایگان کانکتور برای تست ارائه می‌دهیم. اما شما باید هزینه حمل و نقل را پرداخت کنید.
س: زمان تحویل شما چقدر است؟
پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می‌شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می‌شوند.
س: چگونه سفارش من را ارسال می‌کنید؟
پاسخ: برای بسته‌های کوچک، آنها را با Express، مانند DHL، FedEx، UPS، TNT، EMS ارسال می‌کنیم. این سرویس درب به درب است. برای بسته‌های بزرگ، می‌توانیم آنها را از طریق هوایی یا دریایی ارسال کنیم. ما از کارتن‌های صادراتی استاندارد استفاده می‌کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل خواهیم بود.
6. س: چه نوع پرداختی را قبول می‌کنید؟ آیا می‌توانم به RMB پرداخت کنم؟
پاسخ: ما T/T (انتقال سیم)، Western Union و PayPal را قبول می‌کنیم. لطفاً مطمئن شوید که می‌توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می‌توانید پول را به RMB پرداخت کنید. مشکلی نیست.
7. س: کنترل کیفیت شرکت شما چگونه است؟
پاسخ: به شدت از ISO9001 پیروی می‌کند؛ IQC، OQC، IPQC و QA 10٪ از بخش کیفیت ما را اشغال می‌کنند. تست CCD برای 99٪ از کاربردهای محصول شرکت ما اعمال می‌شود.
س: من لیست قیمت تمام محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت تمام محصولات خود را نداریم. از آنجایی که تعداد زیادی قلم داریم، غیرممکن است که تمام قیمت‌های آنها را در یک لیست قرار دهیم و قیمت‌ها به دلیل هزینه مواد و مقدار همیشه در حال تغییر هستند. و شما می‌توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما با دقت یکی یکی تأیید کرده و لیست مشخصات و قیمت را به شما می‌دهیم.
س: آیا می‌توانید محصولات سفارشی و بسته‌بندی سفارشی بسازید؟
پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته‌ایم (عمدتاً سیم‌کشی). در مورد بسته‌بندی سفارشی، مشکلی نیست؛ می‌توانیم لوگو یا اطلاعات دیگر شما را روی بسته‌بندی قرار دهیم. فقط باید اشاره کرد که این هزینه اضافی خواهد داشت.
س: چه گواهینامه‌هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
