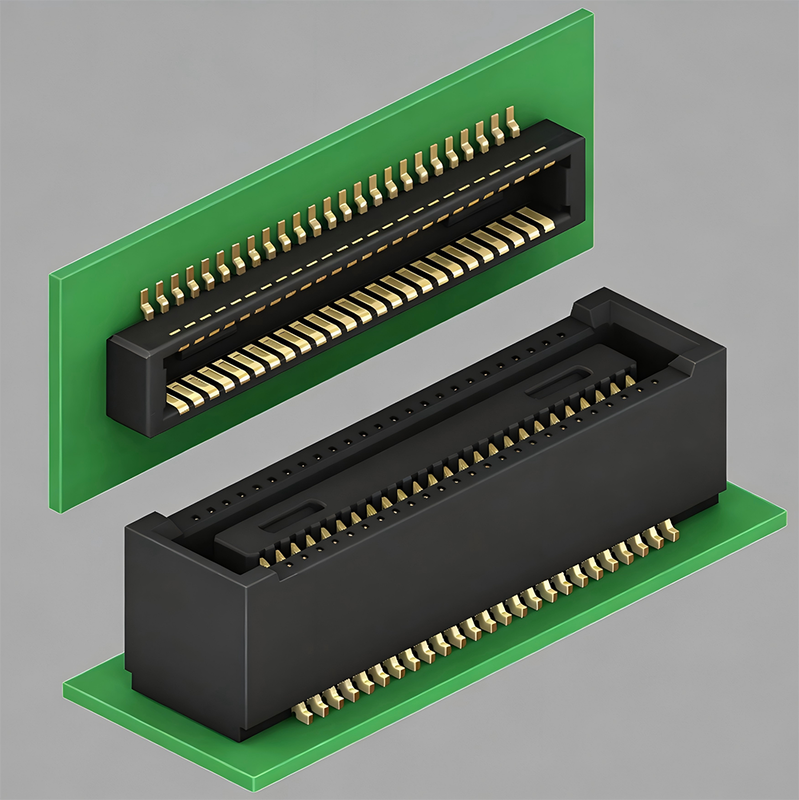

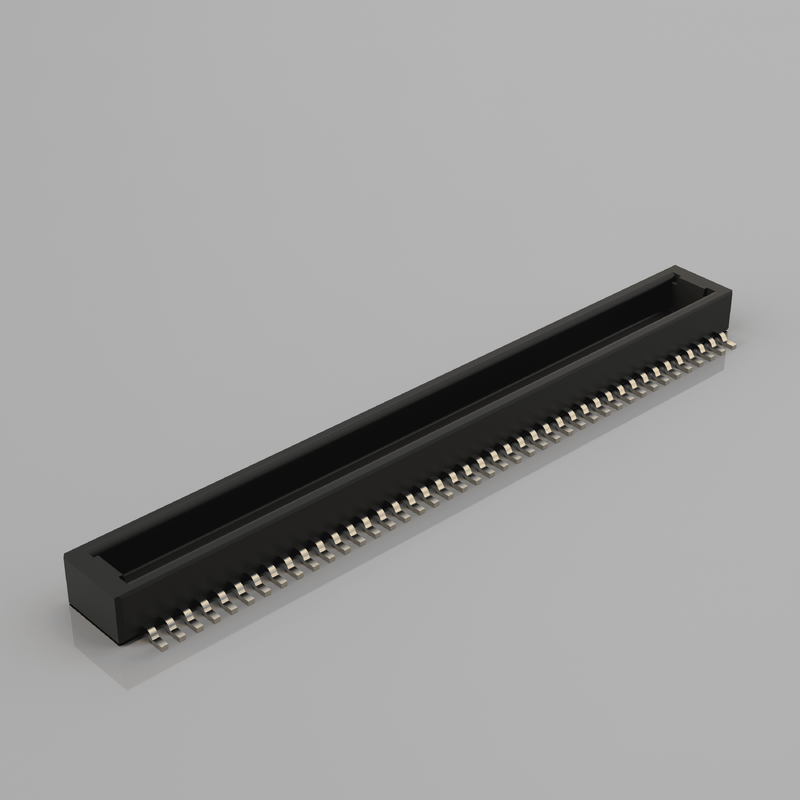

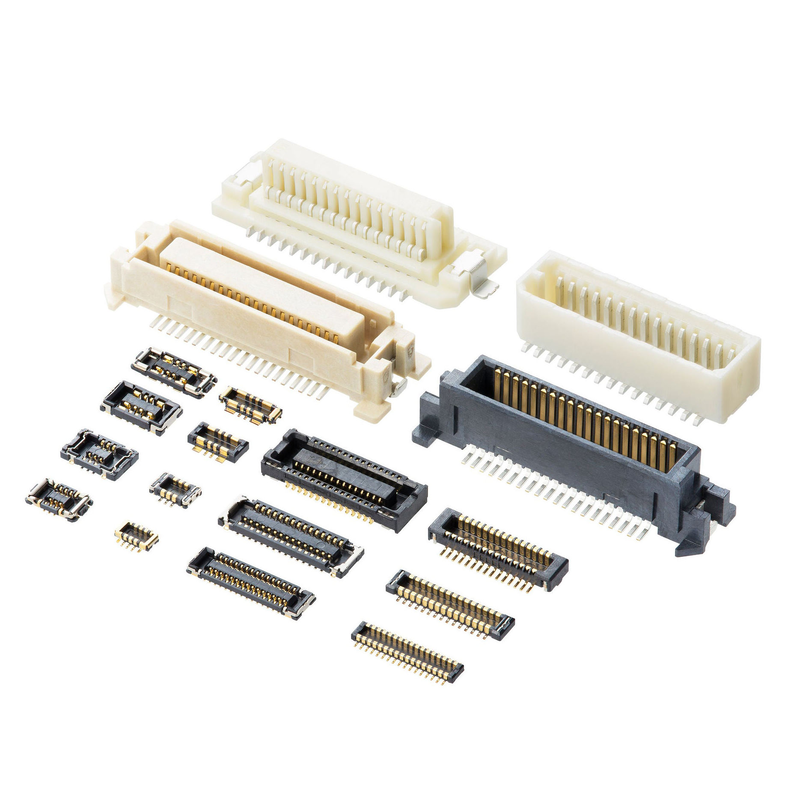

0.4mm Pitch Board to Board & Mezzanine Connectors کنتاکتور زاویه راست جایگزین HRS DF40C-80DP-0.4V ((51)
نکات برجسته محصول
- جفت گیری نابینا و هم ترازی + طراحی ضد اشتباه: ضلع های راهنما ساخته شده، تحمل جابجایی مونتاژ PCB، جلوگیری از آسیب پین در هنگام جفت گیری کور، افزایش بهره مونتاژ.
- یکپارچگی سیگنال با سرعت بالا: پشتیبانی از تا 20Gbps، سازگار با PCIe، USB3.1 Gen2، MIPI، SATA سیگنال های دیفرانسیل با سرعت بالا.
- گزینه های انعطاف پذیر ارتفاع جفت گیری: انتخاب های متعدد ارتفاع انبار (1.5 / 2.0 / 3.0 / 3.5 / 4.0 mm) ، نیازهای انبار PCB mezzanine لایه دار را برآورده می کند.
- 80 موقعیت، 0.4mm پیچ خوب، زاویه راست SMT نصب: اثر فشرده برای طرح PCB متراکم.
توضیحات محصول
| دسته بندی |
ماده |
پارامتر |
| عملکرد الکتریکی |
فاصله تماس |
0.4 میلی متر |
|
تعداد تماس ها |
80 پین، دو ردیف |
|
جریان نامی در هر تماس |
0.3 A |
|
ولتاژ نامی |
DC 30 V |
|
حداکثر مقاومت تماس |
≤90 mΩ |
|
مقاومت عایق |
≥500 MΩ |
|
مقاومت در برابر ولتاژ |
100 ولت AC |
|
حداکثر سرعت انتقال |
۲۰ گیگابایت در ثانیه |
| عملکرد مکانیکی |
ارتفاع جفت |
1.5 / 2.0 / 3.0 / 3.5 / 4.0 میلی متر اختیاری |
|
چرخه های جفت گیری |
≥30 چرخه |
|
نوع نصب |
SMT زاویه راست |
|
تحمل خود سازگاری |
تعویض تعویض جهت گیری X-Y |
| مواد و پوشش |
مواد مسکن |
LCP، UL94 V-0 ضد شعله |
|
مواد پایانی |
فوسفور برنز |
|
پوشش تماس |
پوشش طلا در ناحیه تماس، مانع نیکل برای جلوگیری از جوش |
| محیط زیست |
دمای عملیاتی |
-35°C ~ +85°C |
|
رعایت |
RoHS، REACH |
| راهنمای جوش |
پروفایل جریان مجدد |
جریان مجدد SMT بدون سرب استاندارد؛ طراحی مانع ضد جوش برای جلوگیری از خزیدن قلع به منطقه تماس |
مرجع متقابل / جایگزین
جایگزین مستقیم برایHRS DF40C-80DP-0.4V ((51). پين اوت، اثر پا، ارتفاع ستک و رابط جفتگي کاملاً مطابقت دارند. بدون بازسازي PCB جایگزین مي شوند
مرجع متقاطع: سری Hirose DF40C، قابل مقایسه با آمفینول BergStak 0.4 میلی متر رابط های mezzanine B2B.
ویژگی محصول
- ساختار راهنمای ضد اشتباه، از جفت گیری کور و خود تراز پشتیبانی می کند، انحراف موقعیت PCB را جذب می کند.
- طراحی ترمینال مانع نیکل، به طور موثر مانع از جوشیدن جوش در طول جوش مجدد SMT می شود.
- محفظه تقویت شده با دنده های جذب شوک باعث بهبود مقاومت لرزش و شوک می شود.
- پایان SMT زاویه راست، مطلوب pick & جای پد برای نصب خودکار.
- هندسه ی فرکانس بالا برای حفظ یکپارچگی سیگنال با سرعت بالا
- طراحی کمپکت کم پروفایل میزانین، فضای دستگاه داخلی را صرفه جویی می کند
مزایای محصول
- جایگزینی: بدون تغییر طرح PCB، جایگزین مستقیم HRS DF40C-80DP-0.4V ((51)) ، کاهش زمان تحویل طولانی و خطر کمبود عرضه مارک های وارداتی.
- عملکرد پایدار در سرعت بالا: کنترل انسداد تنظیم شده برای رابط های فرقی با سرعت بالا.
- بهره وری بالای مونتاژ: ساختار در کور ماتی & طراحی کلید ضد ساختگی برای جلوگیری از ورودی معکوس و خم کردن پین.
- دوستانه اتوماسیون: بسته بندی استاندارد رول برای انتخاب و قرار دادن مستقیم SMT.
- سفارشی سازی کارخانه در دسترس است: تنظیم ارتفاع انبار، تعداد پین، و ضخامت پوشش بر اساس نیازهای پروژه.
درخواست
با سرعت بالا، PCB های میان طبقه برای:
- ماژول های تصویربرداری پزشکی
- تخته های کنترل صنعتی
- ماژول های سنسور دوربین و MIPI
- لوازم الکترونیکی مصرفی قابل حمل
- محاسبات لبه ای و سیستم های جاسازی شده
- قطعات فرعی ارتباطات نوری
زمان پیشرو
- سفارش نمونه: 3 روز کاری
- سفارش تولید انبوه: 1-3 هفته، بسته به پیکربندی و مقدار سفارش
صدور گواهینامه کارخانه و خدمات سفارشی
- گواهینامه: ISO9001، RoHS، مطابقت با REACH
- سیاست نمونه گیری: نمونه گیری رایگان پشتیبانی می شود، برگشت سریع نمونه گیری
- MOQ: MOQ پایین برای قطعات استاندارد؛ پیکربندی سفارشی MOQ پس از ارزیابی
- قابلیت سفارشی: تعداد پین سفارشی، ارتفاع انباشت شده، ضخامت پوشش، اصلاح مکانیکی، بسته بندی ویژه بر اساس نقشه / مشخصات شما.
راهنمای انتخاب مهندس
- ابتدا ارتفاع انبار مطلوب را تایید کنید؛ این ابعاد اصلی برای انبار PCB میزانین است.
- بررسی نیاز به پهنای باند رابط با سرعت بالا (≤20Gbps).
- فضای PCB را بررسی کنید؛ اثر SMT زاویه راست با HRS DF40C-80DP-0.4V اصلی مطابقت دارد ((51).
- اگر برنامه شما دارای محیط لرزش / شوک باشد، چرخه جفت گیری و محدوده دمای عملیاتی را تأیید کنید.
- درخواست نمونه های رایگان برای آزمایش یکپارچگی سیگنال و تایید اسمبل SMT قبل از تولید انبوه.
سوالات عمومی
س: شما یک کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود به من بفرستید؟
A: بله، شما می توانید با ما در اینترنت تماس بگیرید یا یک ایمیل برای دریافت کاتالوگ ارسال کنید.
سوال: من نمیتونم محصول رو توی کاتا پیدا کنممي توني اين محصول رو برام درست کني؟
A: کاتالوگ ما اکثر محصولات ما را نشان می دهد، اما همه آنها را نشان نمی دهد. فقط به ما بگویید که چه محصولی نیاز دارید و چه تعداد می خواهید. اگر ما آن را نداشته باشیم، ما همچنین می توانیم یک قالب جدید را برای تولید آن طراحی و بسازیم.براي مرجع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می کشد.
سوال: می توانید یک نمونه ارائه دهید؟ آیا این نمونه ها رایگان هستند؟
A: بله، ما ارائه 5-10 PC از نمونه های رایگان کانکتور برای آزمایش. اما شما باید هزینه حمل و نقل را پرداخت کنید
سوال: زمان تحویل شما چطوره؟
A: کالاهای موجود در عرض 1 روز تحویل داده می شوند؛ کالاهای سفارشی در عرض 5-7 روز تحویل داده می شوند
سوال: چطور سفارشم رو بفرستم؟
A: برای بسته های کوچک، آنها را از طریق اکسپرس مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، ما می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتون های صادراتی استاندارد استفاده می کنیم.ما مسئول هر گونه خسارت محصولی که در طول تحویل رخ دهد.
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: ما T / T ((تحویلی) ، Western Union و PayPal را قبول می کنیم. لطفا مطمئن شوید که ما می توانیم همان مقدار را به عنوان فاکتور دریافت کنیم. و شما می توانید پول را در RMB پرداخت کنید. هیچ مشکلی نیست.
7. س: چطور در مورد کنترل کیفیت شرکت شما
A: به شدت ISO9001 را دنبال کنید؛ IQC، OQC، IPQC و QA 10٪ از بخش کیفیت ما را اشغال می کنند. آزمایش CCD در 99٪ از برنامه های کاربردی محصول شرکت ما اعمال می شود.
سوال: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا شما لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون ما موارد زیادی داریم، ناممکن است که همه قیمت های آنها را در یک لیست قرار دهیم،و قیمت ها همیشه به دلیل هزینه مواد و مقدار تغییر می کنند.. و شما می توانید به ما یک لیست از تمام موارد شما نیاز دارید; ما به دقت تایید یک به یک و به شما مشخصات و لیست قیمت
س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی را انجام دهید؟
پاسخ: بله. ما تعداد زیادی از سفارشی ساخته شده
در مورد بسته بندی سفارشی، مشکلی وجود ندارد؛ ما می توانیم لوگو یا سایر اطلاعات خود را روی بسته بندی قرار دهیم.فقط بايد اشاره کنم که اين باعث ميشه يه مقدار هزينه ي اضافي داشته باشه.
سوال: چه گواهی هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
