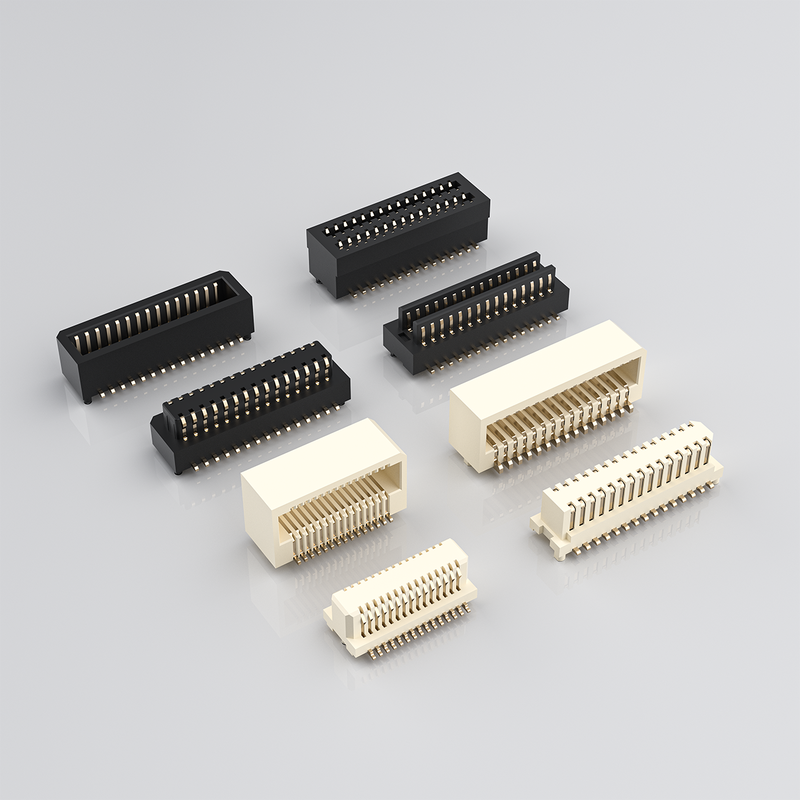

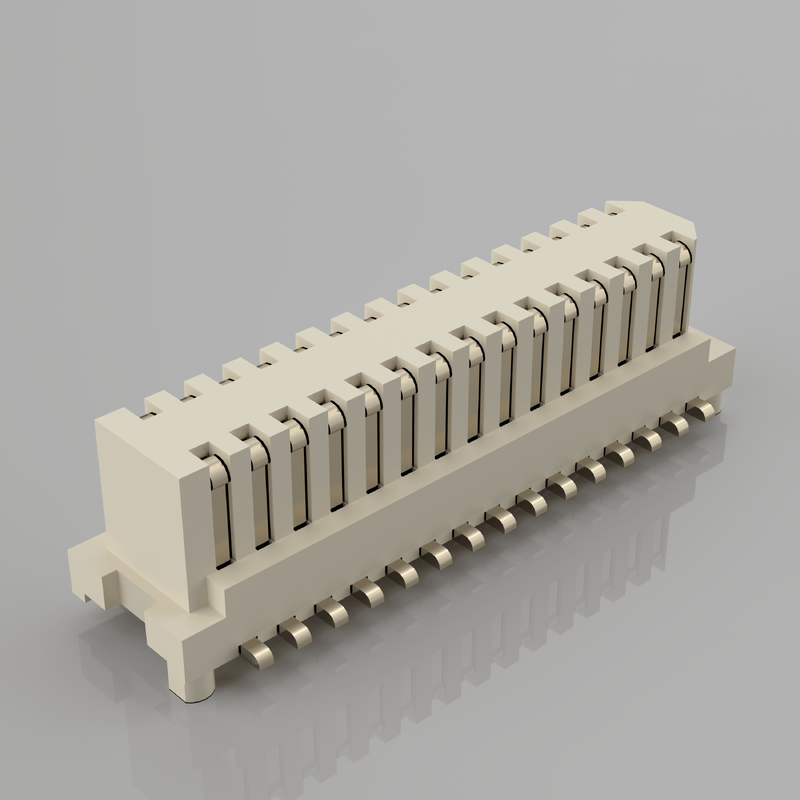

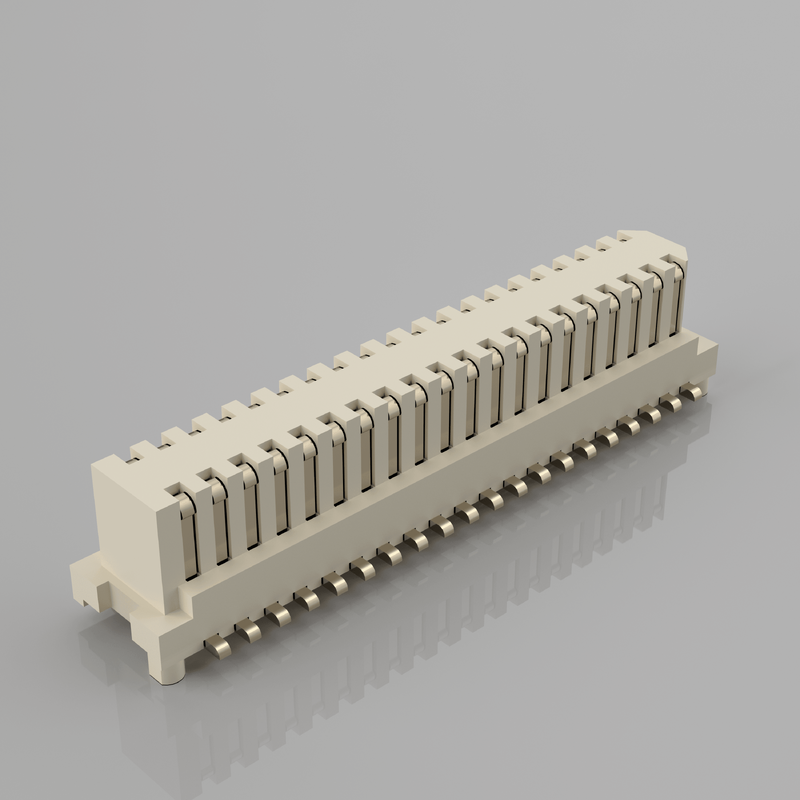

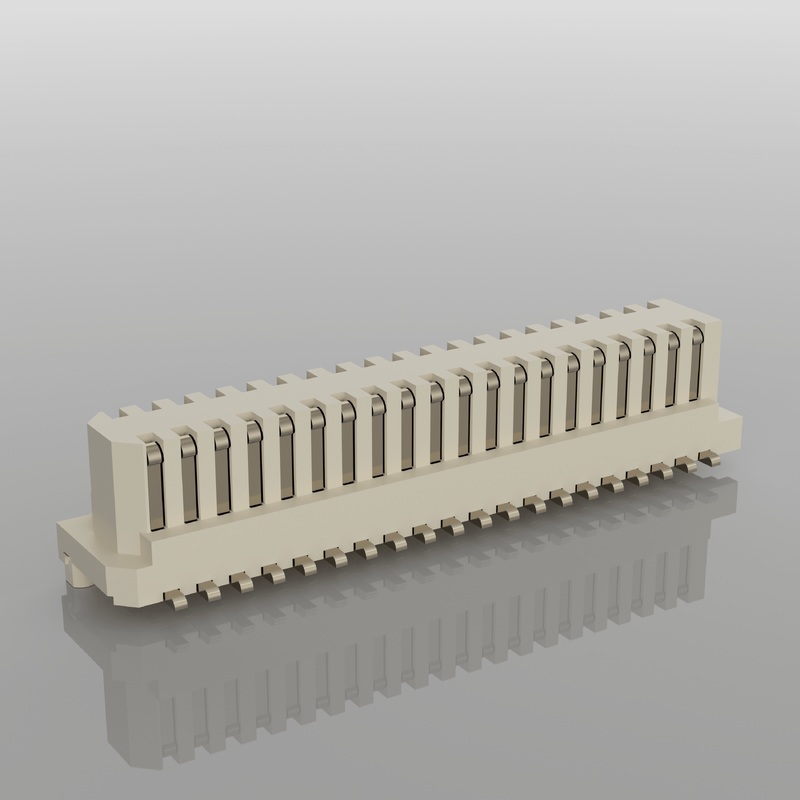

کانکتورهای برد به برد و مزانین تک شیاری 0.5 میلی‌متری نری، کانکتور زاویه راست برای PCBA
نکات برجسته محصول
- جفت‌گیری کور و خودتراز: پین راهنما و محفظه پخ داخلی، افست مونتاژ X/Y را جبران می‌کنند؛ از آسیب دیدن پین در حین درج کور برای مونتاژ ماژولار PCBA جلوگیری می‌کنند
- عملکرد سیگنال با سرعت بالا: یکپارچگی سیگنال بهینه شده، پشتیبانی از LVDS، PCIe، انتقال دیفرانسیلی با سرعت بالا برای ماژول‌های دیجیتال با چگالی بالا
- ارتفاع جفت شده قابل تنظیم: گزینه‌های متعدد ارتفاع جفت شده برای تعریف دقیق فاصله PCB به PCB، مطابق با محدودیت محفظه مکانیکی شما
- فرم SMT تک شیاری زاویه راست: اتصال متقاطع PCB ارتوگونال 90 درجه، فضای داخلی دستگاه حیاتی را ذخیره می‌کند
توضیحات محصول
| مورد |
پارامتر |
| عملکرد الکتریکی |
|
| گام |
0.5 میلیمتر |
| جریان نامی (برای هر کنتاکت سیگنال) |
0.5 آمپر |
| ولتاژ نامی |
50 ولت DC |
| ولتاژ قابل تحمل |
250 ولت AC، 1 دقیقه |
| مقاومت اولیه کنتاکت |
≤ 30 میلی‌اهم |
| مقاومت عایق |
≥ 10⁹ اهم |
| نرخ سیگنال |
تا 10 گیگابیت بر ثانیه |
| عملکرد مکانیکی |
|
| تعداد موقعیت‌ها |
محدوده سفارشی بر اساس درخواست |
| ارتفاع جفت شده |
گزینه‌های متعدد ارتفاع پشته |
| چرخه‌های جفت‌گیری |
حداقل 30 چرخه |
| تلرانس جفت‌گیری |
تلرانس افست X/Y برای جفت‌گیری کور |
| نوع نصب |
SMT زاویه راست |
| جنس و آبکاری |
|
| محفظه |
LCP، مقاوم در برابر شعله UL94 V-0 |
| جنس کنتاکت |
آلیاژ مس با استحکام بالا |
| آبکاری کنتاکت جفت‌گیری |
طلا روی نیکل؛ گزینه‌های متعدد ضخامت طلا |
| آبکاری ترمینال SMT |
قلع روی نیکل |
| محیطی |
|
| دمای عملیاتی |
-40 درجه سانتی‌گراد تا +105 درجه سانتی‌گراد |
| انطباق |
مطابق با RoHS، REACH |
| راهنمای لحیم‌کاری |
|
| پروفیل رفلو |
حداکثر 245-260 درجه سانتی‌گراد، مطابق با استاندارد J-STD-020؛ بدون لحیم‌کاری موجی |
| مونتاژ |
سازگار با تجهیزات استاندارد SMT pick-and-place |
مرجع متقابل / جایگزین
این کانکتور مزانین زاویه راست به عنوان یک جایگزین کاربردی برای سری‌های معتبر بین‌المللی از Molex، JAE، Hirose و Amphenol طراحی شده است.
- فوت‌پرینت سازگار برای اعتبارسنجی سریع منبع دوم؛ همان گام، ارتفاع جفت شده، طرح کلی مکانیکی برای استفاده مجدد از PCBA.
- توجه: همیشه قبل از تولید انبوه، اعتبارسنجی الکتریکی و مکانیکی را انجام دهید؛ تطابق 100% پین به پین بر اساس شماره قطعه مرجع شما موجود است.
- وابستگی به قطعات خارج از کشور با زمان تحویل طولانی را کاهش می‌دهد و زمان تحویل پروژه شما را کوتاه می‌کند.
ویژگی محصول
- ساختار تک شیاری زاویه راست برای اتصال متقاطع PCBA با زاویه 90 درجه ارتوگونال.
- محفظه قطبی + پین راهنما از درج معکوس و آسیب پین در حین مونتاژ جلوگیری می‌کند.
- پخ خودتراز کننده، جفت‌گیری کور قابل اعتماد را برای مونتاژ ماژول بسته شده در محفظه امکان‌پذیر می‌سازد.
- محفظه LCP درجه بالا در برابر دمای بالای رفلو SMT بدون تغییر شکل مقاومت می‌کند.
- هندسه کنتاکت بهینه شده، عملکرد سیگنال دیفرانسیلی با سرعت بالا و پایدار را ارائه می‌دهد.
- انتخاب‌های متعدد ارتفاع جفت شده برای تعیین دقیق فاصله PCB مزانین.
- کاملاً سازگار با SMT، آماده برای تولید انبوه خودکار pick-and-place.
مزایای محصول
- دوستدار مونتاژ: تلرانس جفت‌گیری کور خطای قرارگیری PCB را جذب می‌کند، نرخ رد مونتاژ را کاهش می‌دهد.
- بهینه‌سازی شده برای SI: ساختار کنتاکت تنظیم شده، تداخل متقابل را برای انتقال سیگنال دیجیتال با سرعت بالا به حداقل می‌رساند.
- راه حل منبع دوم: جایگزین فوت‌پرینت مستقیم برای برندهای برتر خارجی، هزینه رقابتی و زمان تحویل کوتاه‌تر.
- سفارشی‌سازی انعطاف‌پذیر: تعداد پین، ارتفاع جفت شده و ضخامت آبکاری طلا برای طراحی شما قابل تنظیم است.
- کیفیت ثابت: کنترل دقیق هم‌صفحگی از خطر لحیم‌کاری باز در پدهای با گام ریز جلوگیری می‌کند.
کاربرد
- ماژول‌های تعبیه شده صنعتی
- تجهیزات گیت‌وی IoT و مونتاژ سنسور
- بردهای فرعی PCBA فشرده پزشکی
- تجهیزات اندازه‌گیری و تست دستی
- ماژول‌های دوربین امنیتی و بینایی
- سخت‌افزار جانبی ارتباطات
- مونتاژهای PCB پشته‌ای با چگالی بالا مصرف‌کننده
- اتصال متقاطع برد داخلی دستگاه ماژولار
بسته‌بندی
نوار و قرقره (بسته‌بندی قرقره): بسته‌بندی استاندارد قرقره برای دستگاه SMT pick-and-place. قطعات را می‌توان مستقیماً روی خط تولید خودکار شما بدون بسته‌بندی مجدد بارگذاری کرد. سرویس برش نوار برای نمونه‌های اولیه دسته‌ای کوچک موجود است.
زمان تحویل
- سفارش نمونه: 3 روز کاری
- سفارش تولید انبوه: 1-3 هفته، بسته به پیکربندی و مقدار سفارش
گواهینامه کارخانه و خدمات سفارشی
- گواهینامه‌ها: ISO9001، مطابق با RoHS، REACH
- سیاست نمونه: نمونه‌های رایگان پشتیبانی می‌شوند، زمان تحویل سریع نمونه
- MOQ: MOQ پایین برای قطعات استاندارد؛ MOQ پیکربندی‌های سفارشی بر اساس ارزیابی
- قابلیت سفارشی‌سازی: تعداد پین سفارشی، ارتفاع پشته جفت شده، ضخامت آبکاری، اصلاح مکانیکی، بسته‌بندی ویژه طبق نقشه/مشخصات شما.
راهنمای انتخاب مهندس
- تأیید ابعاد حیاتی: ارتفاع جفت شده = فاصله ثابت بین دو PCB؛ ابتدا نوع ارتفاع صحیح را انتخاب کنید.
- تعداد کل پین‌ها را بشمارید: پین‌های سیگنال و پین‌های برق را جدا کنید؛ پین‌های زمین را برای یکپارچگی سیگنال با سرعت بالا رزرو کنید.
- نرخ داده مورد نیاز را بررسی کنید: تأیید کنید که آیا عملکرد دیفرانسیلی با سرعت بالا برای پروتکل شما مورد نیاز است.
- مشخصات آبکاری را تعریف کنید: آبکاری طلای ضخیم‌تر برای کاربردهای طول عمر در محیط‌های لرزشی/خشن.
- شرایط مونتاژ: اگر محصول شما نیاز به مونتاژ کور دارد، تأیید کنید که تلرانس خودتراز کننده با پشته مکانیکی شما مطابقت دارد.
- فرآیند SMT: از بسته‌بندی قرقره برای تولید انبوه استفاده کنید؛ قبل از انتشار در مقیاس کامل، نمونه‌های رایگان را برای تأیید نمونه اولیه درخواست کنید.
- مرجع متقابل: شماره قطعه رقیب اصلی خود را ارسال کنید؛ ما یک مدل جایگزین مطابق را برای اعتبارسنجی توصیه خواهیم کرد.
سوالات متداول
س: آیا کاتالوگ دارید؟ آیا می‌توانید کاتالوگ را برای بررسی همه محصولات خود برای من ارسال کنید؟
پاسخ: بله، می‌توانید به صورت آنلاین با ما تماس بگیرید یا ایمیل ارسال کنید تا کاتالوگ را دریافت کنید.
س: محصول را در کاتالوگ شما پیدا نمی‌کنم. آیا می‌توانید این محصول را برای من بسازید؟ پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می‌دهد، اما نه همه. فقط به ما بگویید به چه محصولی نیاز دارید و چه تعداد می‌خواهید. اگر آن را نداشته باشیم، می‌توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می‌کشد.
س: آیا می‌توانید نمونه ارائه دهید؟ آیا این نمونه‌ها رایگان هستند؟
پاسخ: بله، ما 5-10 قطعه نمونه کانکتور رایگان برای آزمایش ارائه می‌دهیم. اما شما باید هزینه حمل و نقل را بپردازید.
س: زمان تحویل شما چطور است؟
پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می‌شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می‌شوند.
س: چگونه سفارش من را ارسال کنم؟
پاسخ: برای بسته‌های کوچک، آنها را با اکسپرس، مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته‌های بزرگ، می‌توانیم آنها را با هوا یا دریا ارسال کنیم. ما از کارتن‌های صادراتی استاندارد استفاده می‌کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل خواهیم بود.
6. س: چه نوع پرداختی را قبول می‌کنید؟ آیا می‌توانم به RMB پرداخت کنم؟
پاسخ: ما T/T (انتقال بانکی)، Western Union و PayPal را قبول می‌کنیم. لطفاً مطمئن شوید که می‌توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می‌توانید پول را به RMB پرداخت کنید. مشکلی نیست.
7. س: کنترل کیفیت شرکت شما چگونه است؟
پاسخ: به شدت از ISO9001 پیروی می‌کند؛ IQC، OQC، IPQC و QA 10% از بخش کیفیت ما را اشغال می‌کنند. تست CCD برای 99% از کاربردهای محصول شرکت ما اعمال می‌شود.
س: من لیست قیمت همه محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. از آنجایی که ما تعداد زیادی قلم داریم، غیرممکن است که قیمت همه آنها را در یک لیست قرار دهیم و قیمت‌ها به دلیل هزینه مواد و مقدار همیشه در حال تغییر هستند. و شما می‌توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما با دقت یکی یکی تأیید می‌کنیم و لیست مشخصات و قیمت را به شما می‌دهیم.
س: آیا می‌توانید محصولات سفارشی و بسته‌بندی سفارشی بسازید؟
پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته‌ایم (عمدتاً سیم‌کشی). در مورد بسته‌بندی سفارشی، مشکلی نیست؛ می‌توانیم لوگو یا اطلاعات دیگر شما را روی بسته‌بندی قرار دهیم. فقط باید اشاره کرد که این هزینه اضافی خواهد داشت.
س: چه گواهینامه‌هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
