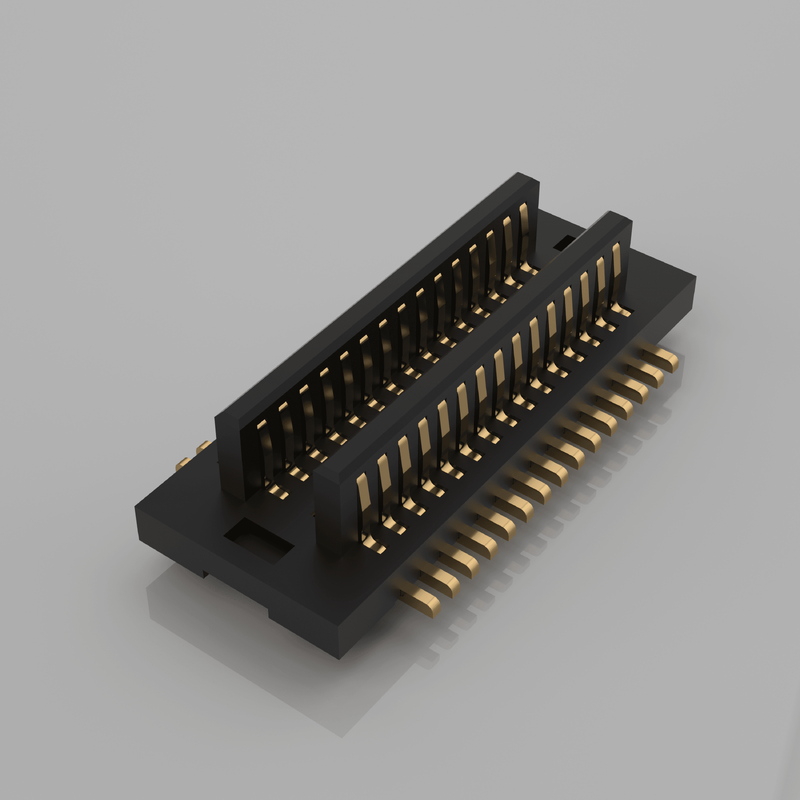

BTB 0.5mm Pitch Double Slot 20P 30P رابط برد به برد کانکتور زاویه راست مرد-زن برای PCB Board
نکات برجسته محصول
✅طراحی ضد اشتباه تراز شدن کور و خود تراز: ساختار راهنمای دو قفل تحمل تعویض مونتاژ را جذب می کند، خطر شکست جفت گیری را در طول تولید SMT با حجم بالا کاهش می دهد ✅عملکرد سیگنال با سرعت بالا: هندسه ای بهینه شده تماس دو سلاټ، یکپارچگی سیگنال پایدار برای انتقال دیجیتال با سرعت بالا
✅گزینه های ارتفاع مشخص شده: ارتفاع استاندارد انباشته شده برای جفت گیری زاویه راست، کنترل ابعاد Z واضح برای طراحی PCB انباشته شده
✅0.5 میلی متر دیگ با چگالی بالا: طرح SMT دو سوراخ زاویه راست، از اثر PCB برای طراحی ماژول های جمع و جور صرفه جویی می کند
✅ساختاری با دو تاپیک و دو سوراخ: مقاومت بیشتر در برابر ضربه و ارتعاش، تداوم پایدار تحت فشار مکانیکی
توضیحات محصول
| ماده |
مشخصات |
ملاحظات |
| عملکرد الکتریکی |
|
|
| ارتفاع |
0.5 میلی متر |
دو قطعه دو ردیف |
| موقعیت ها |
20P، 30P |
تعداد پین های سفارشی در دسترس است |
| جریان نامی (به هر پین) |
0.5 A |
استفاده از سیگنال، کاهش مسیر قدرت |
| ولتاژ نامی |
50 ولت AC |
|
| مقاومت تماس |
≤50 mΩ |
ارزش اولیه |
| مقاومت عایق |
≥1000 MΩ |
DC 100 V |
| مقاومت در برابر ولتاژ |
500 ولت AC / 1 دقیقه |
هیچ شکستی وجود نداره |
| عملکرد مکانیکی |
|
|
| چرخه های جفت گیری |
250 چرخه |
دوام مکانیکی |
| ارتفاع جفت |
استاندارد قابل تنظیم |
در صورت درخواست مشخص کنید |
| نوع نصب |
SMT زاویه راست |
نصب سطح PCB |
| جنسیت |
پلگ نر / مخزن ماده |
جفت جفت |
| مواد و پوشش |
|
|
| مسکن |
LCP با دمای بالا |
مواد ضد شعله UL94 V-0 |
| مواد تماس |
فوسفور برنز |
آلیاژ مس با انعطاف پذیری بالا |
| پوشش ناحیه تماس |
۳-۱۰ μ ◄ طلا نسبت به نیکل |
ضد اکسید، تماس قابل اعتماد |
| چسباندن دم جوش |
قلع مات روی نیکل |
قابلیت جوش خوب SMT |
| محیط زیست |
|
|
| دمای کار |
-40 °C ~ +85 °C |
دامنه درجه صنعتی |
| رعایت |
RoHS-2، بدون سرب |
|
| دستورالعمل سولدر SMT |
مشخصات جریان برگشت: حداکثر 260 °C، اوج 10 ثانیه |
طبق استاندارد IPC/JEDEC عمل کنید؛ از جریان بیش از حد مکرر اجتناب کنید. |
مرجع متقابل / جایگزین
این بی تی بی 0.5 میلی متری با سوراخ دوگانه به عنوان یک جایگزین فرم مناسب برای سری های بین المللی اصلی عمل می کند.
توجه: قبل از تعویض مستقیم قطره، ارتفاع، پین کردن، اثر پا و پوشش را بررسی کنید.
- جایگزین برای مجموعه های انتخاب شده Molex، JAE، Amphenol 0.5mm dual-slot right-angle BTB
- اصلاحات سفارشی ردپای موجود اگر ردپای اصلی فروشنده قابل تطابق نباشد
- ما در صورت درخواست برای تایید مهندس، یک سند مقایسه اثر پا را ارائه می دهیم.
ویژگی محصول
- مکانیسم هدایت دو قفل پشتیبانی می کند نابینا و خود تراز، تحمل تغییر کوچکی در مونتاژ، کاهش نرخ رد مونتاژ
- سیستم تماس دو قفل دو قفل، ضد لرزش و ضد شوک، اتصال پایدار را در محیط لرزش حفظ می کند
- پایان SMT با زاویه راست، شکل جمع و جور، متناسب با اتصال PCB در کنار هم
- عایق LCP با دمای بالا، بدون تغییر شکل محفظه، مقاومت در برابر جوش مجدد SMT استاندارد
- گزینه های ارتفاع چندگانه، راه حل انعطاف پذیر PCB برای محدودیت های مختلف محفظه مکانیکی
- ناحیه تماس طلا برای انتقال سیگنال پایدار طولانی مدت؛ دم جوش قلع پوشانده عملکرد مرطوب کننده SMT ثابت را تضمین می کند
مزایای محصول
🔹طراحی مبتنی بر قابلیت تولید: هندسه هدایت بهینه شده باعث کاهش خطای جفت گیری دستی و ماشین می شود؛ دوستانه برای مونتاژ خودکار حجم بالا
🔹راه حل مقرون به صرفه: اجتناب از زمان تحویل طولانی و هزینه بالای قطعات وارداتی؛ عملکرد مکانیکی و الکتریکی در همان سطح
🔹تولید کاملا قابل ردیابی: چاپ، تزریق، پوشش، مونتاژ داخلی، ثبات کیفیت پایدار
🔹سفارشی سازی انعطاف پذیر: تنظیم تعداد پین ها، ارتفاع مات، ضخامت پوشش، رنگ خانه بر اساس نیازهای پروژه
🔹پشتیبانی مهندسی سریع: ورق داده، نقشه 2D / 3D، کتابخانه اثر پا برای مرحله طراحی PCB شما در دسترس است
درخواست
- ماژول های کنترل صنعتی و سنسور PCBA
- تجهیزات الکترونیک فشرده پزشکی
- گیت وی IoT و سخت افزار جاسازی شده
- ماژول های بینایی ماشین و تصویربرداری
- دستگاه های هوشمند پوشیدنی و ظریف مصرف کننده
- صفحه های فرعی کمکی برای ارتباطات
- اتصال بین PCB های داخلی دستگاه آزمایش و اندازه گیری
بسته بندی
نوار و رول (پاک کردن رول):بسته بندی رول استاندارد برای ماشین SMT pick-and-place. قطعات می توانند به طور مستقیم بدون بسته بندی مجدد به خط تولید خودکار شما بارگذاری شوند. سرویس نوار برش برای نمونه های اولیه دسته کوچک در دسترس است.
زمان پیشرو
- سفارش نمونه: 3 روز کاری
- سفارش تولید انبوه: 1-3 هفته، بسته به پیکربندی و مقدار سفارش
صدور گواهینامه کارخانه و خدمات سفارشی
- گواهینامه: ISO9001، RoHS، مطابقت با REACH
- سیاست نمونه گیری: نمونه گیری رایگان پشتیبانی می شود، برگشت سریع نمونه گیری
- MOQ: MOQ پایین برای قطعات استاندارد؛ پیکربندی سفارشی MOQ پس از ارزیابی
- قابلیت سفارشی: تعداد پین سفارشی، ارتفاع انباشت شده، ضخامت پوشش، اصلاح مکانیکی، بسته بندی ویژه بر اساس نقشه / مشخصات شما.
راهنمای انتخاب مهندس
- ابتدا سه پارامتر کلیدی را تایید کنید: پچ 0.5 میلی متر، مقدار پین (20P / 30P) ، ارتفاع دقیق جفت؛ ارتفاع جفت اشتباه باعث اختلال در مونتاژ می شود
- جهت گیری نصب را تأیید کنید: SMT زاویه راست؛ ساختار دو سوراخ باید جفت های متناسب نر و ماده را جفت کند
- تعریف الزامات پوشش: ضخامت طلا در منطقه تماس برای استفاده از ارتعاش / چرخه بالا
- طرح بندی PCB: یک منطقه مناسب نگه دارید در اطراف کانکتور برای کار مجدد و جوش
- پیشنهاد نمونه اولیه: نمونه های رایگان را قبل از سفارش انبوه آزمایش کنید؛ عملکرد جفت گیری، نتایج جوش مجدد و عملکرد سیگنال در سخت افزار خود را بررسی کنید
- برای محیط ارتعاش بالا: اولویت گزینه تماس طلایی؛ اجتناب از جریان بیش از حد در هر پین
یادآوری: همیشه برای طراحی نهایی به ورق اطلاعات رسمی مراجعه کنید.
