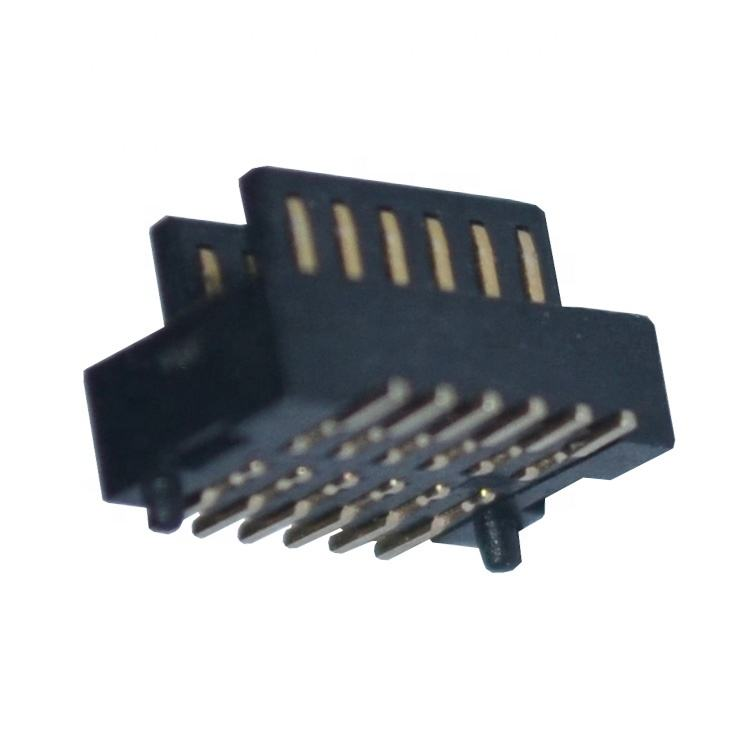

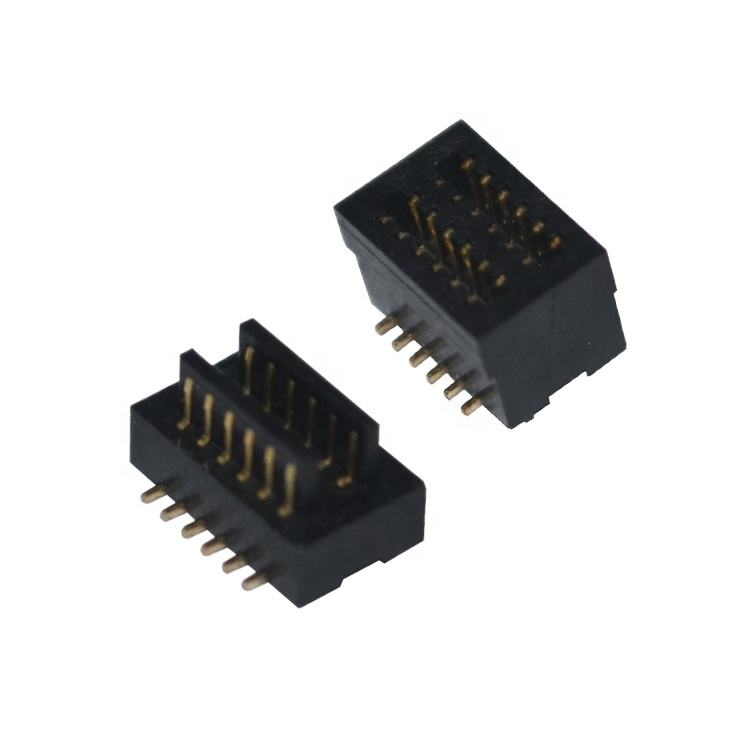

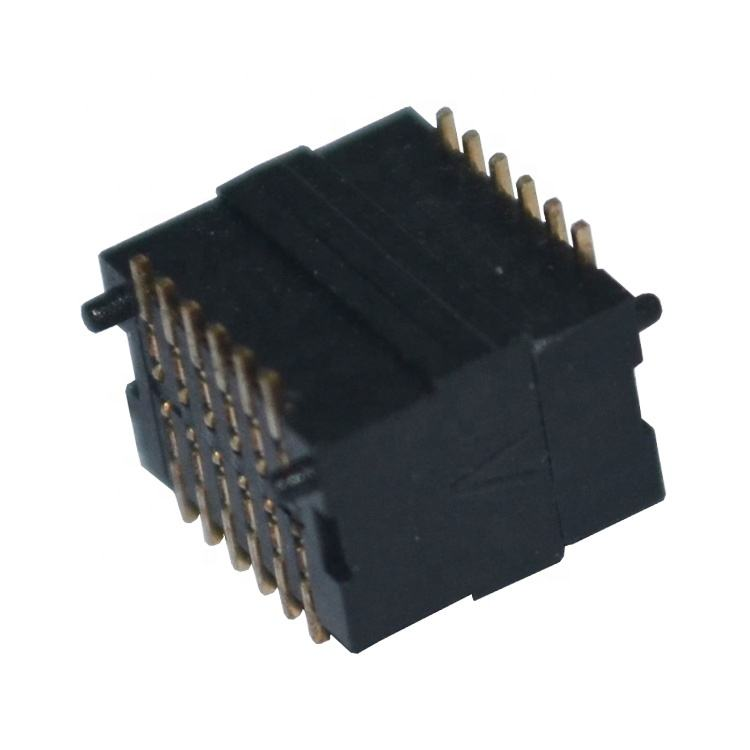

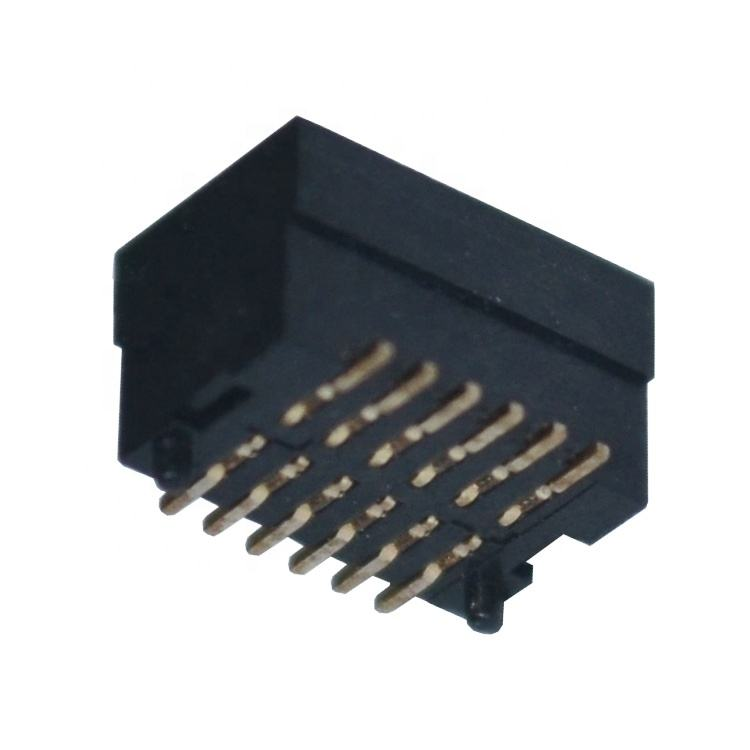

کانکتور PCB نری و مادگی SMT با چگالی بالا 12 پین، گام 0.5/0.8 میلی‌متر، ارتفاع پشته 6.0 میلی‌متر، کانکتورهای برد به برد و مزانین
نکات برجسته محصول
✅ طراحی با تحمل خودترازی و جفت‌گیری کور: پایه‌های راهنمای داخلی، افست مونتاژ PCB را جذب می‌کنند، از آسیب پین در حین جفت‌گیری کور جلوگیری می‌کنند، بازده تولید را برای خطوط SMT خودکار بهبود می‌بخشند.
✅ یکپارچگی سیگنال با سرعت بالا: امپدانس تماس بهینه شده، انتقال پایدار برای سیگنال‌های دیفرانسیلی با سرعت بالا، مناسب برای الزامات چیدمان مسیر سیگنال با سرعت بالا.
✅ ارتفاع پشته جفت شده ثابت 6.0 میلی‌متر: شکاف دقیق PCB به PCB، فاصله مزانین ثابت برای طراحی مکانیکی برد موازی پشته شده.
✅ چیدمان SMT با چگالی بالا: ردپای فشرده دو ردیفه، فضای PCB را برای طرح‌های ماژول با محدودیت فضا ذخیره می‌کند.
✅ ساختار سازگار با SMT: محفظه سازگار با پیکاپ و پلیس، پشتیبانی از لحیم‌کاری مجدد، بازرسی AOI پس از مونتاژ در دسترس است.
توضیحات محصول
| مورد |
پارامتر |
| عملکرد الکتریکی |
|
| گام |
0.5 میلی‌متر / 0.8 میلی‌متر |
| تعداد پین |
12P (تعداد پین سفارشی موجود است) |
| ولتاژ نامی |
12 ولت AC/DC |
| جریان نامی در هر کنتاکت |
0.5 آمپر |
| مقاومت عایقی |
≥500 مگا اهم |
| مقاومت تماس |
≤30 میلی اهم |
| حداکثر نرخ داده |
تا 10 گیگابیت بر ثانیه |
| عملکرد مکانیکی |
|
| ارتفاع پشته جفت شده |
6.0 میلی‌متر |
| چرخه‌های جفت‌گیری |
≥500 چرخه |
| کمک جفت‌گیری |
پایه‌های راهنمای جفت‌گیری کور / خودترازی |
| پایان‌دهی |
SMT Gull-wing |
| جنس و آبکاری |
|
| محفظه |
LCP با دمای بالا، UL94-V-0 |
| جنس کنتاکت |
آلیاژ مس |
| آبکاری کنتاکت |
آبکاری طلا در ناحیه تماس؛ آبکاری قلع در دم لحیم‌کاری |
| محیطی |
|
| دمای عملیاتی |
−40 درجه سانتی‌گراد ~ +105 درجه سانتی‌گراد |
| انطباق |
سازگار با RoHS، REACH |
| راهنمای لحیم‌کاری |
|
| فرآیند |
لحیم‌کاری مجدد SMT |
| حداکثر دمای لحیم‌کاری مجدد |
حداکثر 260 درجه سانتی‌گراد، مدت زمان 10 ثانیه |
مرجع متقابل / جایگزین
جایگزین مستقیم منبع دوم برای سری کانکتورهای مزانین برد به برد اصلی از معادل‌های Molex، JAE و TE Connectivity با گام 0.5 / 0.8 میلی‌متر، ارتفاع جفت شده 6.0 میلی‌متر.
سازگار با طرح کلی برای اکثر طرح‌های مرجع؛ طرح پد را قبل از نهایی شدن PCB تأیید کنید. خطرات زمان طولانی انتظار برای قطعات اصلی خارجی را از بین می‌برد، عملکرد الکتریکی و مکانیکی یکسان را حفظ می‌کند.
ویژگی محصول
- ساختار قطبش ضد اشتباه، از آسیب وارونگی در حین مونتاژ دستی و خودکار جلوگیری می‌کند.
- تلرانس شناور خودترازی، خطای انباشتگی و مونتاژ را جذب می‌کند، نرخ ضایعات کانکتور را کاهش می‌دهد.
- ساختار کنتاکت دو نقطه‌ای، نیروی تماس پایدار را تحت شرایط ارتعاش و چرخه حرارتی حفظ می‌کند.
- محفظه LCP با دمای بالا، پروفایل لحیم‌کاری مجدد SMT استاندارد را بدون تغییر شکل تحمل می‌کند.
- پیکربندی 12 پین فشرده با چگالی بالا، کمیت ورودی/خروجی و فضای PCB را متعادل می‌کند.
- مجموعه نر و ماده منطبق، اختصاص داده شده برای اتصالات پشته مزانین PCB به PCB موازی.
مزایای محصول
🛗 امنیت زنجیره تامین: تولید محلی، اجتناب از کمبودهای زمان طولانی انتظار OEM در مقایسه با معادل‌های وارداتی.
🛗 بهینه‌سازی شده برای مونتاژ: بسته‌بندی قرقره‌ای مستقیماً با ماشین‌های پیکاپ و پلیس SMT کار می‌کند، بدون نیاز به پیش‌پردازش دستی.
🛗 پایداری سیگنال اثبات شده: هندسه کنتاکت تنظیم شده برای یکپارچگی سیگنال با سرعت بالا، افت سیگنال کمتر.
🛗 منبع دوم مقرون به صرفه: عملکرد مطابق با برندهای بین‌المللی با قیمت رقابتی.
🛗 پشتیبانی مهندسی انعطاف‌پذیر: اعتبارسنجی نمونه سریع، سفارشی‌سازی تعداد پین / آبکاری / ارتفاع پشته در دسترس است.
کاربرد
- ماژول‌های کنترل صنعتی و بردهای کامپیوتر تعبیه‌شده
- بردهای کمکی ارتباطات و انتقال سیگنال
- تجمعات الکترونیکی فشرده پزشکی
- ماژول‌های PCB پشته شده گیت‌وی IoT و سنسور
- اتصالات برد درایور نمایشگر
- پیوندهای مزانین داخلی تجهیزات تست و اندازه‌گیری
بسته‌بندی
- نوار حامل برجسته استاندارد برای ماشین پیکاپ و پلیس خودکار SMT
- مستقیماً قابل استفاده در خط تولید SMT مشتری؛ بدون نیاز به بسته‌بندی مجدد
زمان تحویل
- سفارش نمونه: 3 روز کاری
- سفارش تولید انبوه: 1-3 هفته، بسته به پیکربندی و مقدار سفارش
گواهینامه کارخانه و خدمات سفارشی
- گواهینامه‌ها: ISO9001، سازگار با RoHS، REACH
- سیاست نمونه: نمونه‌های رایگان پشتیبانی می‌شوند، زمان بازگشت نمونه سریع
- MOQ: MOQ پایین برای قطعات استاندارد؛ MOQ پیکربندی سفارشی بر اساس ارزیابی
- قابلیت سفارشی‌سازی: تعداد پین سفارشی، ارتفاع پشته جفت شده، ضخامت آبکاری، اصلاح مکانیکی، بسته‌بندی ویژه طبق نقشه/مشخصات شما.
راهنمای انتخاب مهندس
- تأیید گام: 0.5 میلی‌متر را برای الزامات چگالی بالاتر انتخاب کنید؛ 0.8 میلی‌متر را برای قابلیت ساخت PCB آسان‌تر انتخاب کنید.
- تأیید ارتفاع پشته جفت شده: این سری روی 6.0 میلی‌متر ثابت است؛ در صورت نیاز به ارتفاع‌های پشته جایگزین با ما تماس بگیرید.
- بررسی تعداد پین: مدل پایه 12P است؛ تعداد پین‌های دیگر قابل سفارشی‌سازی هستند.
- تأیید سرعت سیگنال: ارزیابی کنید که آیا نیاز سیگنال دیفرانسیلی شما در محدوده نرخ حداکثر 10 گیگابیت بر ثانیه قرار دارد یا خیر.
- تأیید محدوده دمای عملیاتی با محیط کاری محصول نهایی شما مطابقت دارد.
- برای جایگزینی منبع دوم: قبل از انتشار نهایی Gerber، طرح کلی PCB را مجدداً بررسی کنید.
- برای نمونه اولیه: ابتدا نمونه‌های رایگان را برای آزمایش لحیم‌کاری، جفت‌گیری و عملکرد سیگنال درخواست کنید.
در صورت نیاز به توصیه طرح کلی، فایل سه‌بعدی استپ یا پشتیبانی فنی بیشتر، با تیم مهندسی ما تماس بگیرید.
سوالات متداول
س: آیا کاتالوگ دارید؟ آیا می‌توانید کاتالوگ را برای بررسی همه محصولاتتان برای من ارسال کنید؟
پاسخ: بله، می‌توانید به صورت آنلاین با ما تماس بگیرید یا ایمیل ارسال کنید تا کاتالوگ را دریافت کنید.
س: محصول را در کاتالوگ شما پیدا نمی‌کنم. آیا می‌توانید این محصول را برای من بسازید؟ پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می‌دهد، اما نه همه. فقط به ما اطلاع دهید که چه محصولی نیاز دارید و چه تعداد می‌خواهید. اگر آن را نداشته باشیم، می‌توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می‌کشد.
س: آیا می‌توانید نمونه ارائه دهید؟ آیا این نمونه‌ها رایگان هستند؟
پاسخ: بله، ما 5-10 قطعه نمونه رایگان کانکتور برای آزمایش ارائه می‌دهیم. اما شما باید هزینه حمل و نقل را پرداخت کنید.
س: زمان تحویل شما چقدر است؟
پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می‌شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می‌شوند.
س: چگونه سفارش خود را ارسال کنم؟
پاسخ: برای بسته‌های کوچک، آنها را با Express، مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته‌های بزرگ، می‌توانیم آنها را با هوا یا دریا ارسال کنیم. ما از کارتن‌های صادراتی استاندارد استفاده می‌کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل خواهیم بود.
6. س: چه نوع پرداختی را قبول می‌کنید؟ آیا می‌توانم RMB پرداخت کنم؟
پاسخ: ما T/T (انتقال سیمی)، Western Union و PayPal را قبول می‌کنیم. لطفاً مطمئن شوید که می‌توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می‌توانید پول را به RMB پرداخت کنید. مشکلی نیست.
7. س: کنترل کیفیت شرکت شما چگونه است؟
پاسخ: به شدت از ISO9001 پیروی می‌کند؛ IQC، OQC، IPQC و QA 10٪ از بخش کیفیت ما را اشغال می‌کنند. تست CCD برای 99٪ از کاربردهای محصول شرکت ما اعمال می‌شود.
س: من لیست قیمت همه محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون ما تعداد زیادی قلم داریم، غیرممکن است که قیمت همه آنها را در یک لیست قرار دهیم و قیمت‌ها به دلیل هزینه مواد و مقدار همیشه در حال تغییر هستند. و شما می‌توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما به دقت یکی یکی تأیید می‌کنیم و لیست مشخصات و قیمت را به شما می‌دهیم.
س: آیا می‌توانید محصولات سفارشی و بسته‌بندی سفارشی بسازید؟
پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته‌ایم (عمدتاً سیم‌کشی). در مورد بسته‌بندی سفارشی، مشکلی نیست؛ می‌توانیم لوگو یا اطلاعات دیگر شما را روی بسته‌بندی قرار دهیم. فقط باید اشاره کرد که این هزینه اضافی خواهد داشت.
س: چه گواهینامه‌هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
