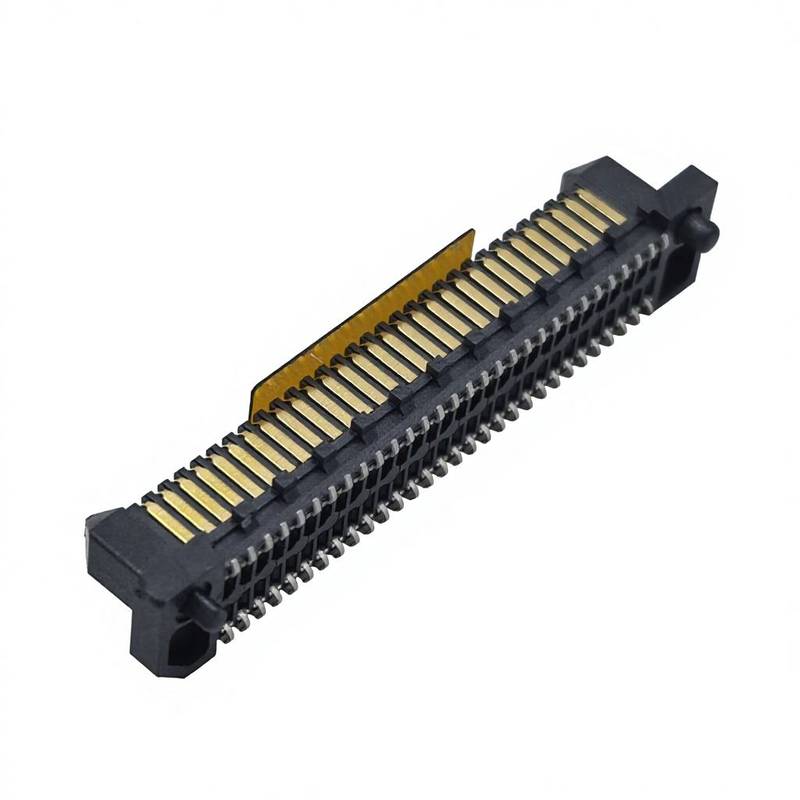

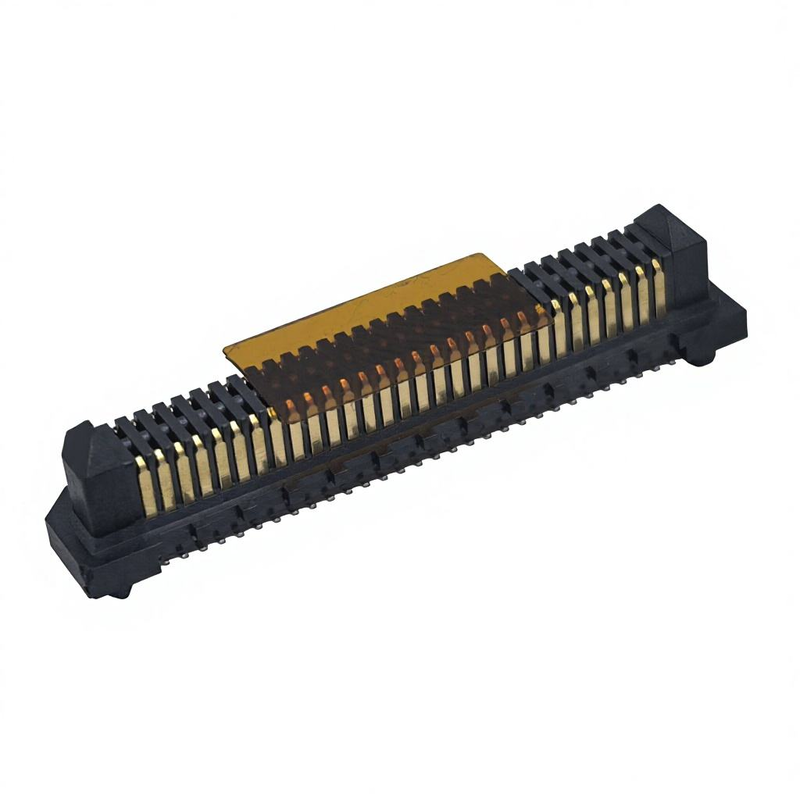

کانکتور پلاگین BTB با جریان بالا 0.8 میلی‌متر 38 پین با ترمینال‌های منحنی برد PCB به برد SMT با روکش طلا و نیکل
نکات برجسته محصول
✅ طراحی با تحمل خودترازی و جفت‌گیری کور: ساختار پخ راهنمای داخلی، انحراف جزئی مونتاژ را جذب می‌کند، از آسیب پین در حین جفت‌گیری خودکار انتخاب و قرار دادن جلوگیری می‌کند، نرخ ضایعات مونتاژ را کاهش می‌دهد
✅ یکپارچگی سیگنال با سرعت بالا: ترمینال‌های کنتاکت منحنی بهینه‌شده از نظر امپدانس، عملکرد پایدار برای انتقال سیگنال دیفرانسیلی با سرعت بالا، حداقل اتلاف درج و تداخل.
✅ ارتفاع جفت‌شده تعریف‌شده: کنترل دقیق ارتفاع جفت‌شده پشته، ابعاد ثابت پشته PCB برای طراحی محفظه مکانیکی شما.
✅ ترمینال‌های منحنی با جریان بالا: پرتو کنتاکت منحنی آلیاژ مس، کنتاکت چند نقطه‌ای قابل اعتماد، حفظ انتقال توان و سیگنال پایدار.
✅ SMT با نوار مایلار: نوار حامل مایلار از تغییر شکل ترمینال در حین لحیم‌کاری مجدد جلوگیری می‌کند، مناسب خطوط مونتاژ SMT تولید انبوه.
✅ روکش کنتاکت طلا-نیکل: آبکاری طلا در ناحیه جفت‌گیری + لایه زیرین نیکل، ضد اکسیداسیون، مقاومت کنتاکت پایین و پایدار برای عمر طولانی
توضیحات محصول
| مورد |
مشخصات |
| عملکرد الکتریکی |
|
| گام |
0.8 میلی‌متر |
| تعداد پین |
38 پین |
| جریان نامی |
1.0 آمپر در هر کنتاکت |
| ولتاژ نامی |
100 ولت AC/DC |
| مقاومت کنتاکت |
≤ 30 میلی‌اهم |
| مقاومت عایق |
≥ 500 مگااهم (500 ولت DC) |
| ولتاژ تحمل دی الکتریک |
250 ولت AC / 1 دقیقه |
| عملکرد مکانیکی |
|
| نوع کانکتور |
پلاگین BTB، ترمینال‌های منحنی |
| سبک نصب |
نصب سطحی SMT |
| ارتفاع جفت‌شده |
(ابعاد واقعی خود را اینجا پر کنید، به عنوان مثال 5.6 میلی‌متر) |
| چرخه‌های جفت‌گیری |
حداقل 5000 چرخه |
| نیروی درج / استخراج |
بسته به کاربرد (بر اساس طراحی پین) |
| جنس و روکش |
|
| جنس کنتاکت |
آلیاژ مس با استحکام بالا |
| روکش کنتاکت |
آبکاری طلا در ناحیه جفت‌گیری، آبکاری زیرین نیکل؛ ناحیه لحیم‌کاری: پایه نیکل |
| جنس محفظه |
LCP دمای بالا، بازدارنده شعله UL94-V0 |
| جنس کمکی |
نوار محافظ مایلار برای پردازش SMT |
| عملکرد محیطی |
|
| دمای عملیاتی |
-40 درجه سانتی‌گراد تا +105 درجه سانتی‌گراد |
| انطباق |
RoHS 2.0، REACH |
| راهنمای لحیم‌کاری |
|
| پروفیل لحیم‌کاری مجدد |
لحیم‌کاری مجدد استاندارد SMT بدون سرب؛ حداکثر دما ≤ 260 درجه سانتی‌گراد، زمان ماندن مطابق با استاندارد IPC/JEDEC |
| توجه |
قبل از SMT نوار مایلار را دست نخورده نگه دارید؛ پس از لحیم‌کاری بردارید؛ از تعمیر دستی با هویه روی ترمینال‌های با گام ریز خودداری کنید |
مرجع متقابل / جایگزین
این پلاگین BTB با ترمینال منحنی 0.8 میلی‌متری 38 پین به عنوان یک جایگزین عملکردی قطره‌ای برای سری‌های انتخابی Molex SlimStack®، JAE، Amphenol BergStak® 0.8 میلی‌متری BTB طراحی شده است.
- ردپای حیاتی، ارتفاع جفت‌شده، عملکرد الکتریکی و مکانیکی را برای جایگزینی مستقیم در پروژه‌های PCB موجود مطابقت می‌دهد.
- در بیشتر موارد نیازی به بازنگری طرح PCB نیست؛ لطفاً قبل از تولید انبوه، نقشه ابعاد را تأیید کنید.
- مزیت زمان تحویل بهینه‌شده از نظر هزینه در مقابل قطعات وارداتی اصلی برای پروژه‌های حجمی.
ویژگی محصول
- ترمینال‌های فنری منحنی، کنتاکت چند نقطه‌ای پایدار را ارائه می‌دهند، در برابر لرزش و تنش چرخه حرارتی مقاومت می‌کنند.
- پخ خودترازی جفت‌گیری کور از پین‌ها در برابر آسیب ناشی از درج نادرست برای تولید مونتاژ خودکار محافظت می‌کند.
- نوار پشتی مایلار ترمینال‌های با گام ریز را هم‌صفحه نگه می‌دارد، از تغییر شکل در حین حمل و نقل و لحیم‌کاری مجدد رول نوار جلوگیری می‌کند.
- روکش طلا روی نیکل، مقاومت کنتاکت پایین را حتی در محیط‌های کاری مرطوب یا کمی خورنده حفظ می‌کند.
- گام فشرده 0.8 میلی‌متری با چگالی بالا، فضای پشته PCB ارزشمند را ذخیره می‌کند.
- کنترل دقیق هم‌صفحگی برای بازدهی انتخاب و قرار دادن SMT بدون نقص.
مزایای محصول
⬇️ ریسک مونتاژ کمتر: طراحی تحمل خودترازی، نرخ شکست جفت‌گیری دستی و رباتیک را کاهش می‌دهد.⬇️ قابلیت ترکیبی سرعت بالا + جریان بالا: یک کانکتور هم منبع تغذیه و هم سیگنال‌های دیفرانسیلی با سرعت بالا را مدیریت می‌کند.⬇️ آماده تولید انبوه: بسته‌بندی قرقره‌ای مستقیماً با ماشین‌های استاندارد انتخاب و قرار دادن SMT سازگار است.
مستقیماً قابل استفاده در خط تولید SMT مشتری؛ بدون نیاز به بسته‌بندی مجدد⬇️ سازگاری قابل اعتماد: مهرزنی، قالب‌گیری، آبکاری و بازرسی نهایی داخلی، عملکرد پایدار از بچی به بچ دیگر.⬇️ پشتیبانی انعطاف‌پذیر: نمونه‌های رایگان و نمونه‌سازی سریع برای اعتبارسنجی مهندسی شما.
مستقیماً قابل استفاده در خط تولید SMT مشتری؛ بدون نیاز به بسته‌بندی مجددماژول‌های کنترل صنعتی و سخت‌افزار محاسبات لبه تعبیه‌شدهمونتاژهای برد پشته الکترونیکی قابل حمل پزشکی
مستقیماً قابل استفاده در خط تولید SMT مشتری؛ بدون نیاز به بسته‌بندی مجدددستگاه‌های اینترنت اشیا مصرفی، پوشیدنی و دستی فشردهزیرمجموعه‌های الکترونیکی غیر ایمنی داخلی خودرو
مستقیماً قابل استفاده در خط تولید SMT مشتری؛ بدون نیاز به بسته‌بندی مجددبسته‌بندینوار حامل برجسته استاندارد برای ماشین انتخاب و قرار دادن خودکار SMT
مستقیماً قابل استفاده در خط تولید SMT مشتری؛ بدون نیاز به بسته‌بندی مجددزمان تحویلسفارش نمونه: 3 روز کاری
سفارش تولید انبوه: 1-3 هفته، بسته به پیکربندی و مقدار سفارش
- گواهینامه کارخانه و خدمات سفارشی
- گواهینامه‌ها: ISO9001، RoHS، REACH مطابق
- سیاست نمونه: نمونه‌های رایگان پشتیبانی می‌شوند، زمان بازگشت سریع نمونه
- MOQ: MOQ پایین برای قطعات استاندارد؛ MOQ پیکربندی‌های سفارشی پس از ارزیابی
- قابلیت سفارشی‌سازی: تعداد پین سفارشی، ارتفاع پشته جفت‌شده، ضخامت آبکاری، اصلاح مکانیکی، بسته‌بندی ویژه مطابق با نقشه/مشخصات شما.
- راهنمای انتخاب مهندس
ارتفاع جفت‌شده واقعی را تأیید کنید که با پشته PCB و فاصله مکانیکی محفظه شما مطابقت دارد.
- بار هر پین را بررسی کنید: برای عملکرد مداوم از 1.0 آمپر نامی در هر کنتاکت تجاوز نکنید.
- برای مسیرهای سیگنال با سرعت بالا، از پشته PCB پیشنهادی و پیشنهاد مسیریابی جفت دیفرانسیلی ما پیروی کنید.
سازگاری کانکتور مادگی جفت‌گیری را مجدداً بررسی کنید؛ مرجع متقابل، بدون تأیید نقشه، سازگاری 100% پین به پین را تضمین نمی‌کند.
- تولید SMT: قبل از لحیم‌کاری مجدد نوار مایلار را نگه دارید؛ پس از اتمام لحیم‌کاری آن را جدا کنید.
- لیست BOM را برای تیم مهندسی ما ارسال کنید اگر نیاز به تأیید مرجع متقابل برای پروژه موجود خود دارید.
برای درخواست نقشه، فایل سه بعدی و نمونه با فروش مهندسی ما تماس بگیرید.
- سوالات متداول
- س: آیا کاتالوگ دارید؟ آیا می‌توانید کاتالوگ را برای بررسی همه محصولاتتان برای من ارسال کنید؟
- پاسخ: بله، می‌توانید به صورت آنلاین با ما تماس بگیرید یا ایمیل ارسال کنید تا کاتالوگ را دریافت کنید.
- س: محصول را در کاتالوگ شما پیدا نمی‌کنم. آیا می‌توانید این محصول را برای من بسازید؟
پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می‌دهد، اما نه همه. فقط به ما بگویید به چه محصولی نیاز دارید و چه مقدار می‌خواهید. اگر آن را نداشته باشیم، می‌توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می‌کشد.
- س: آیا می‌توانید نمونه ارائه دهید؟ آیا این نمونه‌ها رایگان هستند؟پاسخ: بله، ما 5-10 قطعه نمونه کانکتور رایگان برای تست ارائه می‌دهیم. اما شما باید هزینه حمل و نقل را بپردازید.س: در مورد زمان تحویل شما چطور؟
- پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می‌شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می‌شوند.
- س: چگونه سفارش من را ارسال کنم؟
- پاسخ: برای بسته‌های کوچک، آنها را با اکسپرس، مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته‌های بزرگ، می‌توانیم آنها را با هوا یا دریا ارسال کنیم. ما از کارتن‌های صادراتی استاندارد استفاده می‌کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل خواهیم بود.
- 6. س: چه نوع پرداختی را قبول می‌کنید؟ آیا می‌توانم به یوان پرداخت کنم؟
- پاسخ: ما T/T (انتقال بانکی)، Western Union و PayPal را قبول می‌کنیم. لطفاً مطمئن شوید که می‌توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می‌توانید پول را به یوان پرداخت کنید. مشکلی نیست.
7. س: کنترل کیفیت شرکت شما چطور است؟
پاسخ: به شدت از ISO9001 پیروی می‌کند؛ IQC، OQC، IPQC و QA 10٪ از بخش کیفیت ما را اشغال می‌کنند. تست CCD برای 99٪ از کاربردهای محصول شرکت ما اعمال می‌شود.
س: من لیست قیمت همه محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. از آنجایی که ما اقلام زیادی داریم، غیرممکن است که قیمت همه آنها را در یک لیست قرار دهیم و قیمت‌ها به دلیل هزینه مواد و مقدار همیشه در حال تغییر هستند. و شما می‌توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما به دقت یکی یکی تأیید می‌کنیم و لیست مشخصات و قیمت را به شما می‌دهیم.
س: آیا می‌توانید محصولات سفارشی و بسته‌بندی سفارشی بسازید؟پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته‌ایم (عمدتاً سیم‌کشی). در مورد بسته‌بندی سفارشی، مشکلی نیست؛ می‌توانیم لوگو یا اطلاعات دیگر شما را روی بسته‌بندی قرار دهیم. فقط باید اشاره کرد که این هزینه اضافی خواهد داشت.
س: چه گواهینامه‌هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
