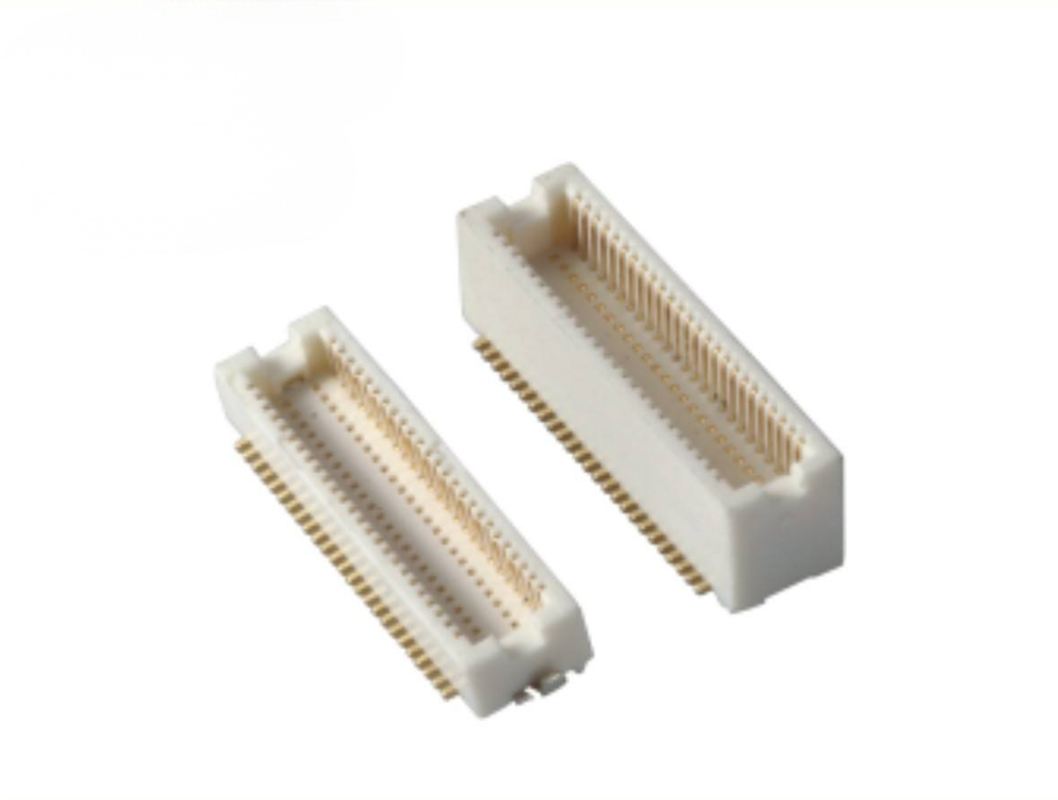

0.5mm Pitch Brass Contact IP64 BTB مرد/زن SMT اتصال IC الکترونیک هیئت مدیره به هیئت مدیره
نکات برجسته محصول
✅ تحمل جفت گیری نابینا و هم تراز خود: ساختاری ضد عدم تراز راهنمای داخلی، از جفت گیری نابینا پشتیبانی می کند، جذب جفت گیری PCB و تحمل تراز را تحمل می کند؛جلوگیری از آسیب زدن به پین در هنگام جفت گیری دستی / خودکار
✅ عملکرد سیگنال با سرعت بالا: طراحی موانع تماس بهینه شده، یکپارچگی سیگنال پایدار، پشتیبانی از انتقال سیگنال دیفرانسیل با سرعت بالا برای ماژول های پهنای باند بالا
✅ گزینه های ارتفاع انعطاف پذیر: انتخاب های ارتفاع متعدد برای مطابقت با نیازهای مختلف شکاف های انباشت PCB، طراحی محفظه مکانیکی را ساده می کند
✅ IP64 حفاظت از نفوذ: عملکرد ضد گرد و غبار و ضد پاش، مناسب برای تجهیزات در معرض محیط گرد و غبار / اسپری
✅ SMT Pick-and-Place Compatible: طراحی نصب سطح SMT کامل، به طور مستقیم با خطوط مونتاژ خودکار استاندارد کار می کند
توضیحات محصول
| ماده |
پارامتر |
| عملکرد الکتریکی |
|
| ارتفاع |
0.5 میلی متر |
| جریان نامی |
0.5 A در هر تماس |
| ولتاژ نامی |
50 ولت AC/DC |
| مقاومت تماس |
≤30 mΩ (اولی) |
| مقاومت عایق |
≥100 MΩ |
| ولتاژ مقاومت دی الکتریک |
250 ولت AC |
| عملکرد مکانیکی |
|
| نوع کانکتور |
سر مردانه / گیرنده زنانه، SMT دو ردیف |
| تعداد پست ها |
محدوده سفارشی: ۱۰ تا ۸۰ پین |
| ارتفاع جفت |
گزینه های متعدد ارتفاع انبار (به صورت سفارشی در دسترس است) |
| چرخه های جفت گیری |
حداقل 50 چرخه |
| تحمل اشتباه |
محور X ±0.4 mm؛ محور Y ±0.2 mm |
| درجه حفاظت |
IP64 |
| مواد و پوشش |
|
| مواد تماس |
مس با عملکرد بالا |
| پوشش تماس |
مانع نیکل + پوشش انتخابی طلا |
| مواد مسکن |
LCP، UL94 V-0 مقاوم در برابر دماهای بالا |
| محیط زیست |
|
| دمای کار |
-40 °C ~ +85 °C |
| رعایت |
RoHS، REACH |
| راهنمای جوش |
|
| پروفایل جریان مجدد |
مطابق با استاندارد J-STD-020؛ دمای اوج حداکثر 260 °C |
| تجمع |
انتخاب و قرار دادن استاندارد SMT، بدون نیاز به تخته خاص |
مرجع متقابل / جایگزین
این سری BTB IP64 0.5mm دارای عملکرد مناسب با خانواده های اصلی بین المللی BTB است و جایگزین مقرون به صرفه برای Molex، JAE، Hirose،و سری BTB های Amphenol.
توجه: شماره قطعات اصلی خود را به تیم مهندسی ما برای بررسی متقابل 1 به 1 و توصیه دقیق مطابقت ارسال کنید.
ویژگی محصول
- بدن تماس مسی با پوشش طلایی انتخابی، ثبات عملکرد الکتریکی تحت ارتعاش و چرخه درجه حرارت
- ضلع های راهنمای ضد آسیب های یکپارچه 防-dumb-plug anti-mis-alignment، تشخیص نابینا و خود را برای جبران انحراف موضعی PCB
- ساختار مهر و موم IP64 گرد و غبار و آب پرتاب را مسدود می کند و استفاده از BTB را در سناریوهای محیط زیست خشن گسترش می دهد
- محفظه LCP با دمای بالا بدون تغییر شکل در برابر جوش مجدد بدون سرب مقاومت می کند
- طرح دو ردیف 0.5 میلی متری، استفاده از فضای PCB را برای طراحی دستگاه های جمع و جور به حداکثر می رساند
- مجموعه کامل مرد و زن، SMT برای تولید PCB کاملا خودکار
مزایای محصول
1راه حل تحمل مهندسی گرا: مشکلات رایج را حل می کند: انحراف انباشت PCB، جابجایی مونتاژ، خطر خرد کردن پین در طول جفت گیری و کاهش میزان شکست در محل.
2. سيگنال قابل اعتماد با سرعت بالا: هندسه تماس بهینه شده کم می کند crosstalk، حفظ یکپارچگی سیگنال برای ماژول های با سرعت بالا.
3. IP64 مقاومت محیط زیست افزایش یافته: بی تی بی معمولی از حفاظت از گرد و غبار و آب فاقد است؛ این سری طول عمر تجهیزات صنعتی / بیرونی را افزایش می دهد.
4. اتومات کامل آماده است: هر دو بسته بندی لوله و رول پشتیبانی مستقیم pick-and-place، بدون هزینه بسته بندی مجدد ثانویه برای تولید انبوه.
5. زمان تحویل و بهینه سازی هزینه: جایگزین مارک های برتر وارداتی، چرخه تحویل کوتاه تر با عملکرد مکانیکی و الکتریکی معادل.
6انعطاف پذیری بالا: تعداد پین های سفارشی، ارتفاعات جفت شده و ضخامت پوشش برای نیازهای پروژه شما پشتیبانی می شود.
درخواست
- ماژول های کنترل صنعتی و سیستم های پی سی بی انباشته شده
- دروازه IoT در فضای باز، هاب های سنسور، سخت افزار محاسبات لبه ای
- مجموعه های الکترونیک فشرده پزشکی
- ماژول های نمایش، تجهیزات نظارت و دید
- لوازم الکترونیکی مصرفی مقاوم، ابزار آزمایش قابل حمل
- دستگاه ماژولار که نیاز به اتصال ضد گرد و پاش و ضد پاش بین صفحه دارد
زمان پیشرو
- سفارش نمونه: 3 روز کاری
- سفارش تولید انبوه: 1-3 هفته، بسته به پیکربندی و مقدار سفارش
صدور گواهینامه کارخانه و خدمات سفارشی
- گواهینامه: ISO9001، RoHS، مطابقت با REACH
- سیاست نمونه گیری: نمونه گیری رایگان پشتیبانی می شود، برگشت سریع نمونه گیری
- MOQ: MOQ پایین برای قطعات استاندارد؛ پیکربندی سفارشی MOQ پس از ارزیابی
- قابلیت سفارشی: تعداد پین سفارشی، ارتفاع انباشت شده، ضخامت پوشش، اصلاح مکانیکی، بسته بندی ویژه بر اساس نقشه / مشخصات شما.
راهنمای انتخاب مشتری
- تایید کنیدارتفاع = 0.5 میلی متر، مقدار مورد نیاز پین و ارتفاع دقیق جفت گیری مطابقت با پاکسازی PCB خود را.
- تایید نیاز محیط زیست: IP64 برای قرار گرفتن در معرض گرد و غبار / اسپلش اجباری است؛ ضخامت مناسب طلا بر اساس چرخه های جفت گیری و جو خوردگی را انتخاب کنید.
- جریان کار مونتاژ را تأیید کنید: Reel را برای تولید انبوه SMT خودکار انتخاب کنید؛ Tube برای آزمایش نمونه اولیه آزمایشگاهی.
- کنترل الکتریکی: کاهش جریان در هر پین به ≤70٪ از ارزش نامی برای عملکرد پایدار طولانی مدت پیشنهاد می شود.
- در صورت جایگزینی قطعات وارداتی: شماره قطعات اصلی و نقشه طرح PCB را به تیم مهندسی ما برای تأیید سازگاری ارائه دهید.
- پیش از تصویب پروژه در مقیاس کامل، یک درخواست نمونه برای اعتبارسنجی قبلی ارسال کنید.
با پشتیبانی فنی ما تماس بگیرید اگر به صفحه داده، فایل 3D STEP یا کمک به طراحی نیاز دارید.
سوالات عمومی
س: شما یک کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود به من بفرستید؟
A: بله، شما می توانید با ما در اینترنت تماس بگیرید یا یک ایمیل برای دریافت کاتالوگ ارسال کنید.
سوال: من نمیتونم محصول رو توی کاتا پیدا کنممي توني اين محصول رو برام درست کني؟
A: کاتالوگ ما اکثر محصولات ما را نشان می دهد، اما نه همه آنها. فقط به ما بگویید که چه محصولی نیاز دارید، و چه تعداد می خواهید. اگر ما آن را نداشته باشیم، ما همچنین می توانیم یک قالب جدید را برای تولید آن طراحی و بسازیم.براي مرجع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می کشد.
سوال: می توانید یک نمونه ارائه دهید؟ آیا این نمونه ها رایگان هستند؟
A: بله، ما ارائه 5-10 PC از نمونه های رایگان کانکتور برای آزمایش. اما شما باید هزینه حمل و نقل را پرداخت کنید
سوال: زمان تحویل شما چطوره؟
A: کالاهای موجود در عرض 1 روز تحویل داده می شوند؛ کالاهای سفارشی در عرض 5-7 روز تحویل داده می شوند
سوال: چطور سفارشم رو بفرستم؟
A: برای بسته های کوچک، آنها را از طریق اکسپرس مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، ما می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتون های صادراتی استاندارد استفاده می کنیم.ما مسئول هر گونه خسارت محصولی که در طول تحویل رخ دهد.
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: ما T / T ((تحویلی) ، Western Union و PayPal را قبول می کنیم. لطفا مطمئن شوید که ما می توانیم همان مقدار را به عنوان فاکتور دریافت کنیم. و شما می توانید پول را در RMB پرداخت کنید. هیچ مشکلی نیست.
7. س: چطور در مورد کنترل کیفیت شرکت شما
A: به شدت ISO9001 را دنبال کنید؛ IQC، OQC، IPQC و QA 10٪ از بخش کیفیت ما را اشغال می کنند. آزمایش CCD در 99٪ از برنامه های کاربردی محصول شرکت ما اعمال می شود.
سوال: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا شما لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون ما موارد زیادی داریم، ناممکن است که همه قیمت های آنها را در یک لیست قرار دهیم،و قیمت ها همیشه به دلیل هزینه مواد و مقدار تغییر می کنند.. و شما می توانید به ما یک لیست از تمام موارد شما نیاز دارید; ما به دقت تایید یک به یک و به شما مشخصات و لیست قیمت
س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی را انجام دهید؟
پاسخ: بله. ما تعداد زیادی از سفارشی ساخته شده
در مورد بسته بندی سفارشی، مشکلی وجود ندارد؛ ما می توانیم لوگو یا سایر اطلاعات خود را روی بسته بندی قرار دهیم.فقط بايد اشاره کنم که اين باعث ميشه يه مقدار هزينه ي اضافي داشته باشه.
سوال: چه گواهی هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
