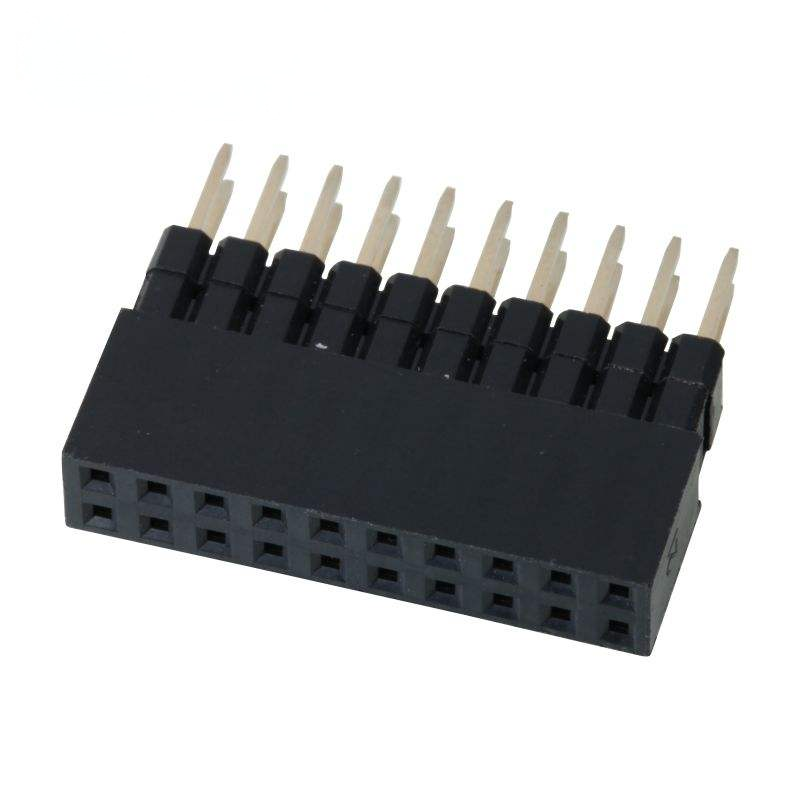

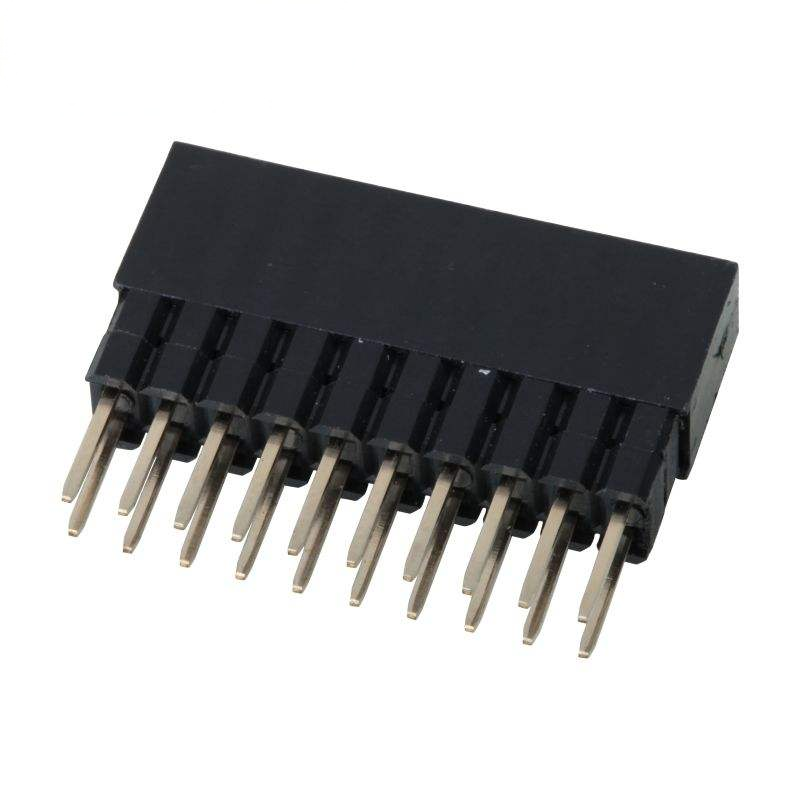

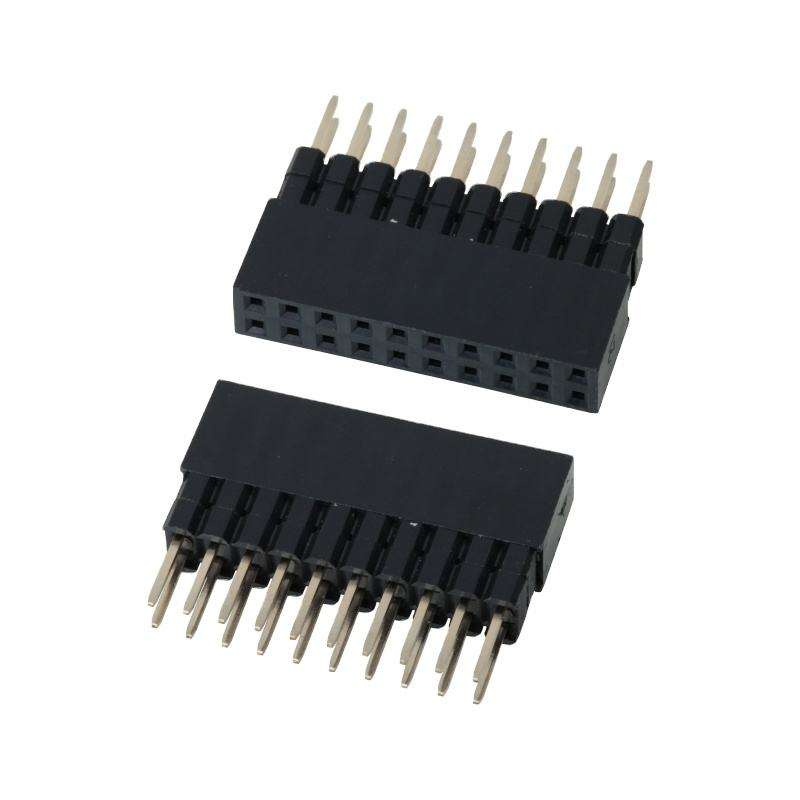

2.54mm0.64x0.4SQ Pitch Connector دو ردیف زنانه Pin Head Connector

2.54ملي متر تير زنانه

اتصال دو ردیف زنانه سر

0.64x0.4SQ رابط سرپوش پچ

نام تجاری:

XTKCONN

گواهی:

CE,SGS,ROHS,ISO9001

شماره مدل:

سربرگ زن

با ما تماس بگیرید

درخواست نقل قول

2.54mm0.64x0.4SQ Pitch Connector دو ردیف زنانه Pin Head Connector

جزئیات محصول

سبک خاتمه:

لحیم کاری

بسته:

بسته بندی نواری

محدوده دما:

-40 تا 85 درجه سانتیگراد

مواد:

پلاستیک

ماندگاری:

بالا

مواد پین تماس:

برنز فسفر

نوع اتصال:

Snap-on

برجسته کردن:

2.54ملي متر تير زنانه

اتصال دو ردیف زنانه سر

0.64x0.4SQ رابط سرپوش پچ

شرایط پرداخت و ارسال

مقدار حداقل تعداد سفارش

1000 عدد

قیمت

Negotiable Price

جزئیات بسته بندی

بسته داخلی: در قرقره; بسته بیرونی: قرقره در کارتن

زمان تحویل

5-7 روز

شرایط پرداخت

L/C، T/T، Payyal

قابلیت ارائه

3KK عدد

محصولات مرتبط

کانکتور هدر مادگی DIN برنجی با گام 2.54 میلی‌متر، دو ردیفه، قابل پشته شدن، PCB نایلونی، 600 ولت، 3 آمپر، ارتفاع 12.5 میلی‌متر، 2*4 پین

بهترین قیمت رو بدست بیار

1.27 میلی متر اتصال زنانه ارتباطات 4x25P H5.08 SMT Y-نوع طلا کامل 1u برای PCBA

بهترین قیمت رو بدست بیار

موصل رأس أنثى بمسافة 1.27 مم، صف مزدوج، دخول جانبي، SMT، محول لوحة PCB، ملامس نحاسي، غلاف نايلون، ارتفاع 3.45 مم، 2*8 سن

بهترین قیمت رو بدست بیار

کانکتور هدر گرد برنجی DIN با گام ۲.۵۴ میلی‌متر، محفظه PPS، ۳.۰ میلی‌متر، ۱*۴ پین برای PCBA

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

حالا تماس بگیرید

توضیحات محصول

2.54mm0.64x0.4SQ Pitch Connector دو ردیف زنانه Pin Head Connector

برجسته

ظرف دو ردیف زنانه استاندارد 2.54 میلی متری،0.64×0.4 میلی متر تماس مربعبرای جفت گیری دقیق با سر پیچ نر مطابقت
عایق درجه حرارت بالا UL94V-0، پشتیبانی از SMT reflow & through-hole assembly، مطابق با RoHS & REACH
گزینه های پوشش انعطاف پذیر: فلش طلا / 3μ "-30μ" طلا بر روی نیکل، نیازهای سطح سیگنال و جریان متوسط را برآورده می کند
تعداد پیچ های قابل تنظیم گسترده (2 × 2P تا 2 × 40P) ، بسته بندی نوار و رول / سینی / انبوه برای تولید انبوه
مقاومت تماس کم، یکپارچگی سیگنال پایدار برای ارتباطات صنعتی، اینترنت اشیا و PCB به PCB های جاسازی شده

توضیحات محصول

پارامترهای مکانیکی عمومی

ماده	مشخصات
ارتفاع	2.54 میلی متر (0.100 اینچ)
فرم تماس	ظرف دو ردیف زنانه، تماس مربع 0.64 × 0.4 میلی متر
تعداد پین های موجود	2×2P ~ 2×40P
سبک نصب	نصب سطحی سوراخ / SMT
جهت گیری	عمودی / زاویه راست (90°)
چرخه های جفت گیری	حداقل 5000 چرخه
رنگ محفظه	سیاه (رنگ استاندارد و سفارشی بر اساس درخواست)

ویژگی های مواد و الکتریکی

ماده	مشخصات
مواد عایق کننده	PA6T / PBT، ضد شعله UL94V-0هاروین
مواد تماس	فوسفور برنز / مس
پوشش تماس	فلش طلا / 3μ"-30μ" Au بر Ni؛ جایگزین قلع
جریان نامی	3A در هر تماس
ولتاژ نامی	250 ولت AC/DC
حداکثر مقاومت تماس	≤20 mΩ
حداقل مقاومت عایق	≥1000 MΩ
ولتاژ مقاومت	1000 ولت AC، 1 دقیقه

راهنمای محیط زیست و جوش

ماده	مشخصات
دمای کار	-40 °C ~ +105 °Cهاروین
دمای ذخیره سازی	-45 °C ~ +125 °C
شرایط جریان مجدد SMT	دمای اوج 260 °C، مدت زمان ≤10 s (IPC-J-STD-001)هاروین
رعایت	RoHS 20، REACH

2.54mm0.64x0.4SQ Pitch Connector دو ردیف زنانه Pin Head Connector

ویژگی های محصول

طرح دو ردیف، 2.54 میلی متر (0.100 ") پیچ، 0.64 × 0.4 میلی متر ابعاد تماس مربع برای تراز دقیق پین
محفظه ترموپلاستیک UL94V-0 با دمای بالا، مقاوم به شوک حرارتی بازگشت
تماس های فسفر-برنز / مس، پوشش طلا / قلع قابل تنظیم در مناطق جفت گیری و جوش
گزینه های متعدد تعداد پین: 2 × 2P تا 2 × 40P؛ جهت گیری عمودی / زاویه راست در دسترس است
پشتیبانی از حالت های SMT برای انتخاب و قرار دادن نوار و رول، سینی و بسته بندی عمده
مطابق با RoHS، واجد شرایط برای مصرف کنندگان، صنایع و برنامه های الکترونیکی IoT

Factory Wholesale OEM 1.27mm 2.0mm 2.54mm Pitch 1.0 2*40 10 20 Pin Dual Single Row 2x10 Pin SMT Female Pin Header Connector

2.54mm0.64x0.4SQ Pitch Connector دو ردیف زنانه Pin Head Connector

مزیت محصول

0.64×0.4 میلی متر تماس مربع: در مقایسه با کلاهک های زنانه معمولی، تماس مربع باعث ایجاد منطقه تماس بزرگتر، مقاومت تماس کمتر و عملکرد ضد ارتعاش بهتر برای تجهیزات مستعد ارتعاش می شود.
مجموعه دوگانه سازگاری: از هر دو نوع جوش دستی و تولید انبوه نوار و رول SMT پشتیبانی می کند؛ یک سری قطعات شامل مراحل نمونه اولیه و تولید انبوه است.
محلول پوشش انعطاف پذیر: مهندسان می توانند برای پروژه های حساس هزینه یا ضخامت طلای خاص برای تماس های سیگنال با قابلیت اطمینان بالا، انتخاب کنند، جلوگیری از اتلاف هزینه های بیش از حد.
سفارشی سازی تعداد پین در محدوده کامل: 2×2P- 2×40P بیشتر سناریوهای اتصال داخلی board-to-board را پوشش می دهد، با زمان انجام کوتاه برای قطعات استاندارد.
عملکرد حرارتی پایدار: UL94V-0 خانه با دمای بالا خطر ذوب شدن خانه را در هنگام جوش مجدد کاهش می دهد و نرخ رد مونتاژ را کاهش می دهد.

درخواست

ماژول های مرکزی کنترل صنعتی و سنسور
دروازه ی اینترنت اشیا، سخت افزار کنترل کننده ی خانه ی هوشمند
تخته های توسعه ای جاسازی شده، تجهیزات آزمایش و اندازه گیری
ماژول های الکترونیکی کمکی پزشکی
لوازم الکترونیکی کمکی در داخل خودرو
لوازم الکترونیکی مصرفی، واحد های برق

2.54mm0.64x0.4SQ Pitch Connector دو ردیف زنانه Pin Head Connector

گزینه های سفارشی سازی

ارتفاع را تایید کنید: باید با ارتفاع سر قلم نر همخوانی داشته باشد =2.54 میلی متر، ابعاد تماس 0.64 × 0.4 mm مربع.
تعداد پین ها را تایید کنید: تعداد سیگنال های مدار را محاسبه کنید؛ فرمت دو ردیف = 2 × N موقعیت.
نوع نصب را انتخاب کنید:
- SMT: انتخاب بسته بندی نوار و رول برای ماشین انتخاب و قرار دادن
- حفره عبور: انتخاب عمده/سینی برای جوش دستی
جهت گیری: عمودی برای صفحه تراشی؛ زاویه راست برای اتصال صفحه جهت گیری جانبی.
انتخاب پوشش:
- پین های غیر سیگنال حساس به هزینه:
- مسیر سیگنال/ محیط لرزش: طلا شده (تقاضی ضخامت Au را تایید کنید)
محیط کار: در صورت کار در شرایط مداوم >85 درجه سانتیگراد، نسخه خانه PA6T را انتخاب کنید.
دانلود صفحه اطلاعات ما و ردپای PCB برای واردات کتابخانه قبل از طرح PCB.

2.54mm0.64x0.4SQ Pitch Connector دو ردیف زنانه Pin Head Connector

سوالات عمومی

سوال: میتونم چند تا نمونه بگیرم؟

ج: بله، بعضی از نمونه ها رایگان هستند.

سوال: اگر سوال فنی دارم با چه کسی تماس بگیرم؟
A: ما یک تیم با تجربه از نمایندگان فروش فنی در خانه داریم. آنها آماده پاسخ به هر سوالی هستند که ممکن است داشته باشید و در پروژه شما کمک کنند.

س: اگر محصولات معیوب در هنگام دریافت کالا رخ می دهد، چگونه با آن برخورد کنیم؟

1. امکان نداره که کالا قبل از ارسال خوب نباشه، ما چک های زیادی داریم تا مطمئن بشیم که کالا مشکلی نداره. بعد، اگه اتفاق بیفته، ما مسئولیت رو بر عهده میگیریم.

2اول: چرا این اتفاق می افتد، چگونه اتفاق می افتد، و چگونه آن را در آینده کنترل کنید؛ یک جدول برای بررسی شما بیرون می آید.

3دوم: درباره راه حل ها بحث کنید.

4در نهایت: ما تمام هزینه ها را در صورت بازگشت و تغییر کالاها یا از دست دادن آن را تحمل خواهیم کرد.

س: چطور می توانید تضمین کنید که کالا های من درست هستند؟

A: سفارش دقیقاً همانطور که درخواست شده است تنظیم می شود. ما بسته بندی و مقدار را قبل از تحویل دوبار بررسی خواهیم کرد. همچنین اگر مورد نیاز یا لازم باشد عکس از کالاهای شما را می گیریم.

سوال: چه پرداخت هایی قابل قبول هستند؟

1شرایط پرداخت می تواند بسته به مقدار و محصولات انعطاف پذیر باشد.

2معمولا برای مشتریان جدید، ما ترجیح می دهیم 100٪ T / T قبل از ارسال یا 30٪ T / T پیش از ارسال.
