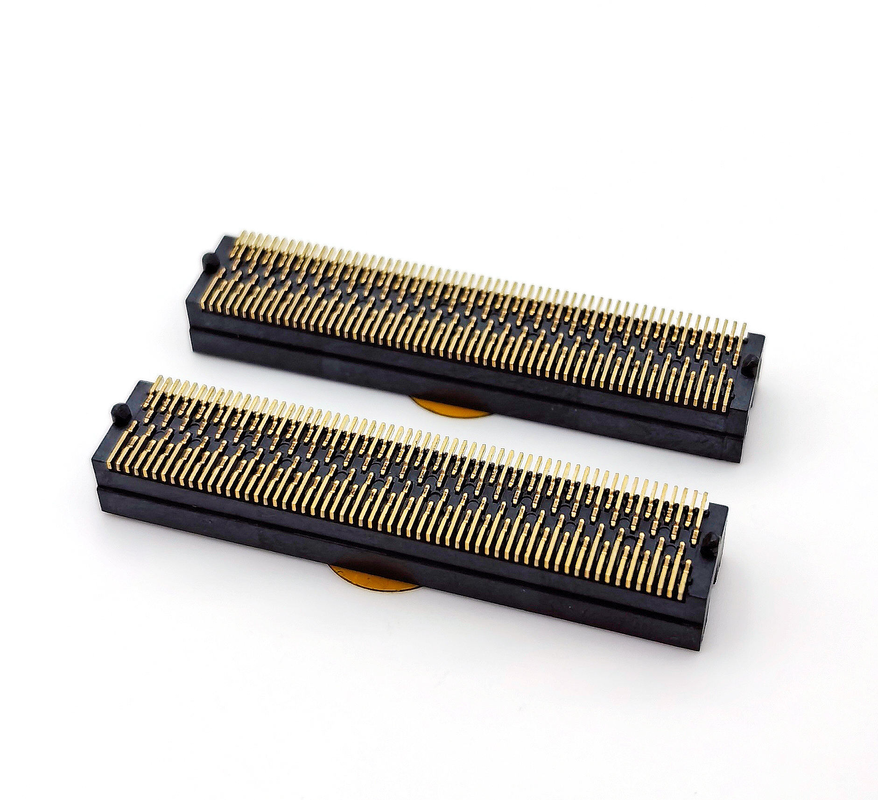

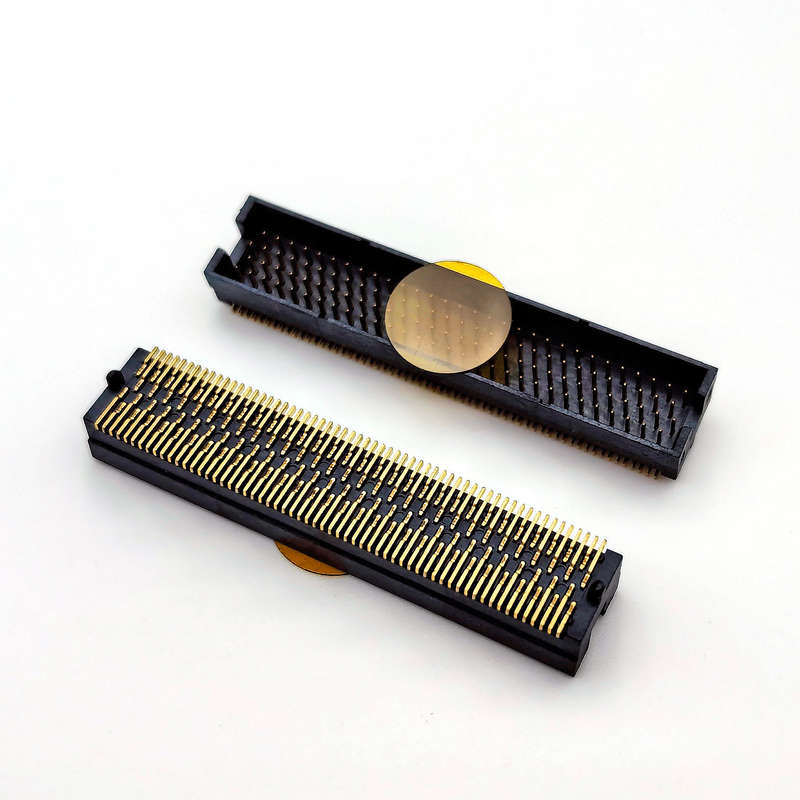

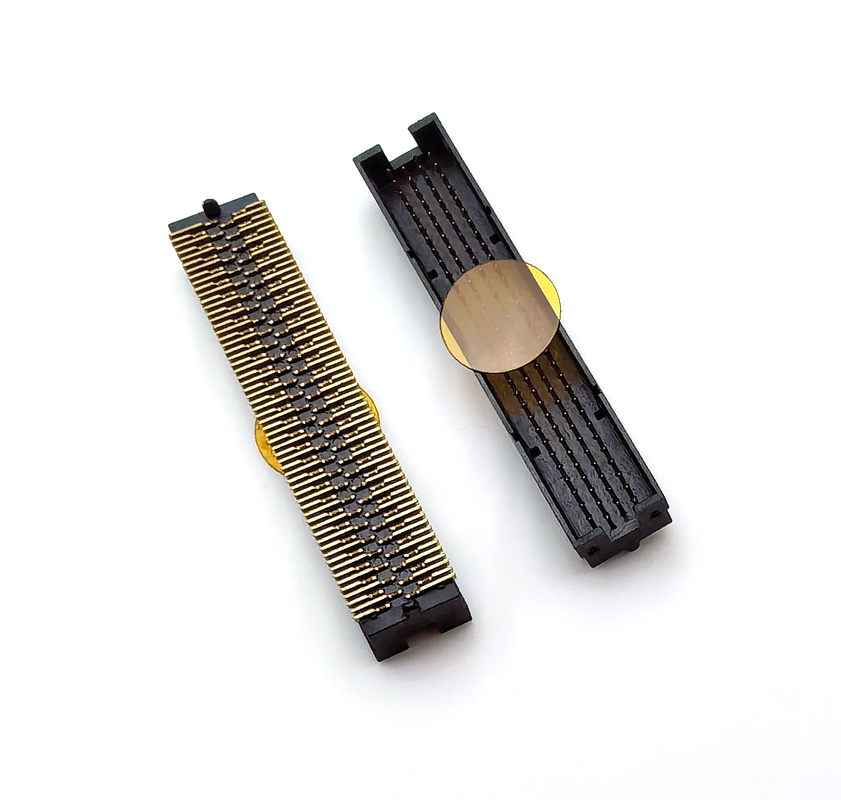

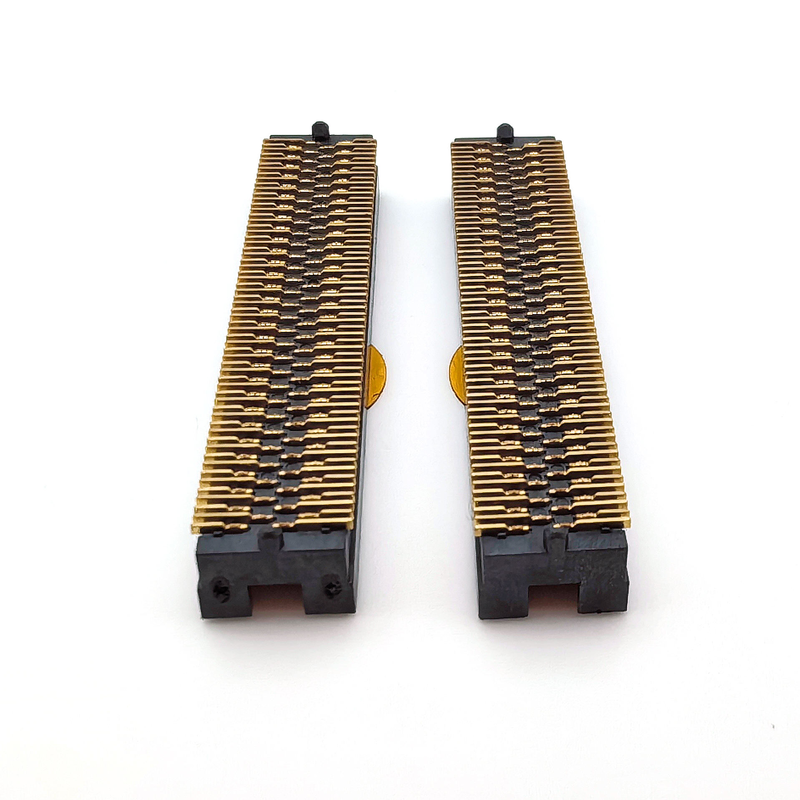

1.27 میلی متر اتصال زنانه ارتباطات 4x25P H5.08 SMT Y-نوع طلا کامل 1u برای PCBA

برجسته

• 1.27mm ظرف زنانه نوع Y با تراکم نازک، طرح 4 × 25P با چگالی بالا، ارتفاع انباشت H5.08mm برای اتصال متقابل PCB به صفحه
• پوشش طلایی کامل 1μm بر روی پایه نیکل، ثابت 2.4A در هر پین در حال حاضر و ولتاژ 200V نامی برای سیگنال و انتقال مخلوط کم قدرت
• طراحی نصب سطح SMT، عایق گرمای بالا سیاه، بسته بندی نوار رول اپ، انتخاب مستقیم و مکان برای خطوط مونتاژ SMT با سرعت بالا
• ساختار بهینه شده پرتوی تماس شکل Y: نیروی ورودی کمتر، مقاومت تماس پایدار، عملکرد ضد لرزش برای سخت افزار جاسازی شده صنعتی

توضیحات محصول

پارامترهای مکانیکی عمومی

ویژگی های مواد و الکتریکی

راهنمای محیط زیست و جوش

ویژگی های محصول

1. ساختار تماس بهار نوع Y: نیروی ورودی و استخراج متوسط، مقاومت خوب در برابر ضربه و ارتعاش، مقاومت تماس پایین و پایدار در محیط ارتعاش طولانی مدت
2. 4 ردیف ×25 پین ترتیب چگالی بالا، 1.27mm پچ، H5.08mm ارتفاع انباشت، ذخیره فضای طراحی PCB ارزشمند
3. پوشش طلایی کامل 1μm در منطقه تماس، ضد اکسید، رسانایی عالی، کاهش تضعیف سیگنال برای کار طولانی مدت
4. SMT پایان سطح نصب، آغوش پلاستیکی سیاه مقاوم در برابر درجه حرارت بالا، فرآیند جوش مجدد بدون تغییر شکل
5. بسته بندی نوار رول اپ، نوار حامل استاندارد، نصب خودکار توده پشتیبان، خطا بارگذاری دستی برش و هزینه کار
6. مطابق با RoHS و REACH؛ تعداد پین های سفارشی، ضخامت پوشش و سقف های مکانیکی در صورت درخواست

مزیت محصول

1. تمایز تماس با پرتو Y: در مقایسه با سوکت های SMT مستقیم معمولی، پرتوی تماس به شکل Y تماس چند نقطه ای را فراهم می کند، عملکرد ضد گشایش را تحت ارتعاش بهبود می بخشد،خطر شکست در تجهیزات صنعتی را کاهش می دهد
2. 1μm تماس با طلا کامل: متمایز از جایگزین های ارزان قیمت فلش طلا؛ لایه ی یکسانی طلا از خوردگی تماس جلوگیری می کند، یکپارچگی سیگنال را برای سخت افزار ارتباطات طولانی مدت حفظ می کند
3. طرح 4×25P با چگالی بالا: ارتباطات سیگنال چند کانال را در اثر محدود PCB متمرکز می کند، به مهندسان کمک می کند تا ابعاد کل ماشین را کاهش دهند
4. رولی های آماده برای تولید انبوه: بدون دسته بندی دستی لوله بسته بندی، متناسب با تولید SMT حجم بالا، کاهش هزینه مونتاژ و بهبود خروجی
5. کنترل سختگیرانه ثبات: تحمل ابعاد پایدار، coplanarity خوب برای پین های SMT، کاهش میزان جوش بد در تولید انبوه

درخواست

• تجهیزات ارتباطی: ماژول های ارتباطی صنعتی، واحدهای دسترسی به شبکه، تخته های سوئیچ سیگنال
• کنترل صنعتی: صفحه های محیطی PLC، ماژول های جمع آوری سنسور، کنترل کننده اتوماسیون کارخانه
• سیستم جاسازی شده: صفحه اصلی صنعتی، سخت افزار محاسبات لبه ای
• IoT و سخت افزار هوشمند: تجهیزات جمع آوری سیگنال با چگالی بالا
• الکترونیک پزشکی (غیر ایمپلنت): اتصال داخلی دستگاه های تست و اندازه گیری

گزینه های سفارشی سازی

1. ارتفاع انباشت را تأیید کنید: H5.08 mm فاصله تخت به تخت را تعریف می کند؛ قبل از انتخاب، فاصله مکانیکی بین دو PCB را بررسی کنید.
2. کنترل الکتریکی: حداکثر 2.4A / 200V در یک پین؛ برای مدارهای سیگنال مخلوط قدرت از حد مجاز فراتر نرود.
3. قسمت جفت گیری: باید با یک پیچ 1.27 میلی متری متناسب با سر نر جفت شود؛ پیچ نامناسب باعث آسیب به پین و تماس ضعیف می شود.
4. حالت مونتاژ: اگر خطوط SMT کاملا خودکار را اجرا می کنید، این نسخه رول را انتخاب کنید؛ ما می توانیم بسته بندی لوله را برای ساخت نمونه اولیه دسته های کوچک تامین کنیم.
5. یادداشت پوشش: طلا 1μm مناسب سناریوهای صنعتی / ارتباطی با عمر طولانی است؛ برای پروژه های ارزان قیمت مصرف کننده، برای شماره های قطعات جایگزین طلایی، با ما مشورت کنید.
6. محیط مکانیکی: اگر دستگاه شما با لرزش های شدید روبرو باشد، تایید کنید که PCB برای تقویت تثبیت کانکتور، رئیس های مکان سازی را اضافه می کند.
