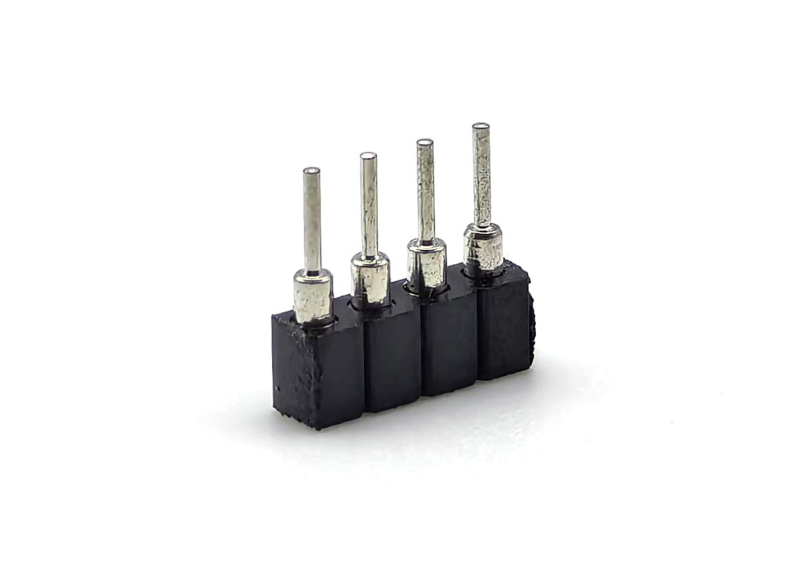

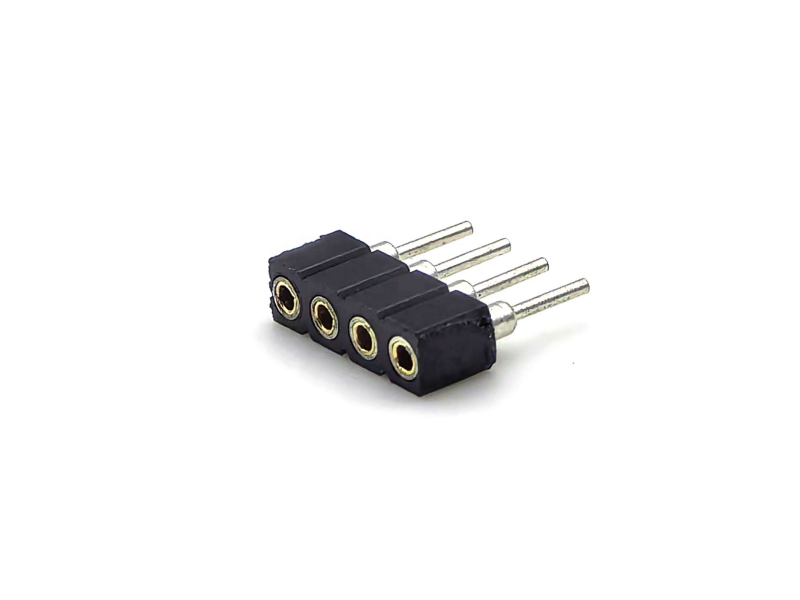

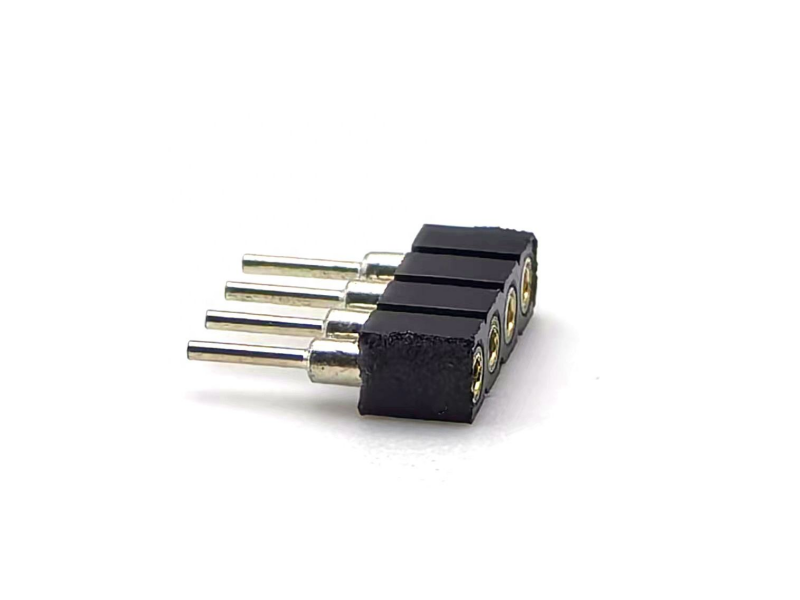

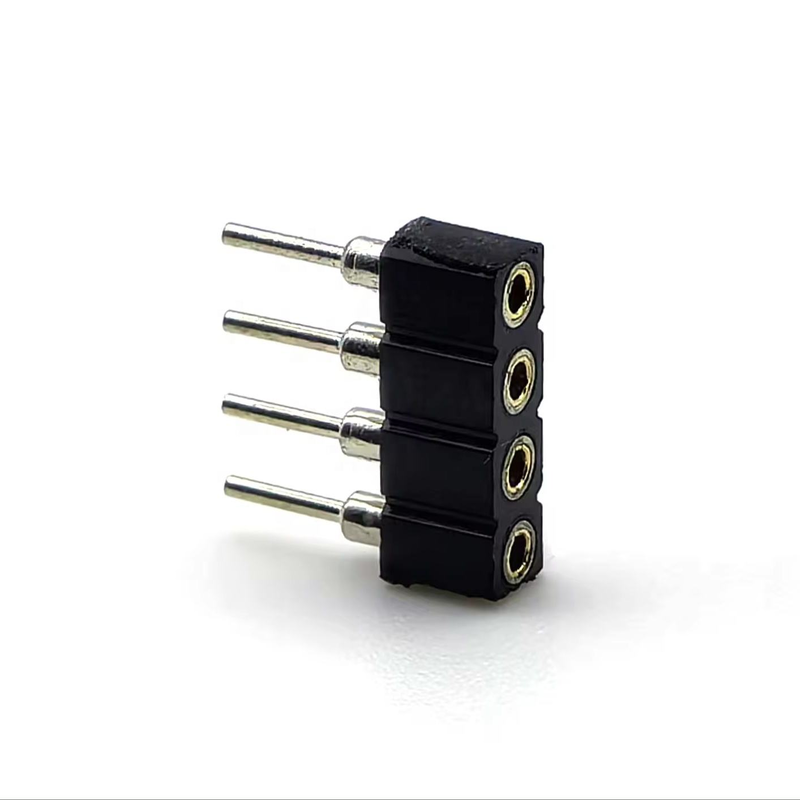

کانکتور هدر گرد مادگی برنجی DIN با گام ۲.۵۴ میلی‌متر، محفظه PPS، ارتفاع ۳.۰ میلی‌متر، ۱*۴ پین برای PCBA

نکات برجسته

• کانکتورهای مادگی برنجی گرد استاندارد DIN، نیروی گیره پایدار برای اتصالات PCB مستعد لرزش
• محفظه PPS با دمای بالا، ارتفاع کم ۳.۰ میلی‌متر، مقاوم در برابر شعله UL94V-0، مقاوم در برابر تغییر شکل حرارتی لحیم‌کاری
• گام جهانی ۲.۵۴ میلی‌متر، ۱*۴ پین تک ردیفه، رتبه‌بندی ۳ آمپر / ۶۰۰ ولت، مناسب برای اتصال برد به برد سیگنال و توان کم
• تلرانس ابعادی ثابت، سازگار با هدرهای پین نری ۲.۵۴ میلی‌متر رایج، گزینه‌های چند آبکاری موجود
• مطابق با RoHS و REACH، عرضه پایدار حجمی برای تولید انبوه صنعتی و تعبیه‌شده

توضیحات محصول

پارامترهای مکانیکی عمومی

مشخصات مواد و الکتریکی

راهنمای محیط و لحیم‌کاری

ویژگی‌های محصول

1. کانکتور مادگی برنجی ماشین‌کاری شده گرد، قطر داخلی یکنواخت، فشار تماس پایدار در برابر لرزش و نوسانات دما
2. محفظه پلاستیکی PPS با دمای بالا، ارتفاع پشته کم ۳.۰ میلی‌متر، درجه آتش‌سوزی UL94V-0، ضد تغییر شکل در حین لحیم‌کاری
3. گام استاندارد ۲.۵۴ میلی‌متر، طرح تک ردیفه ۱*۴ پین، طراحی آسان ردپای PCB
4. رتبه‌بندی ۳ آمپر در هر کانکتور، ولتاژ دی‌الکتریک ۶۰۰ ولت، مدارهای سیگنال و توان کم مختلط را مدیریت می‌کند
5. نصب PCB سوراخ‌کاری، نگهداری مکانیکی قوی پس از لحیم‌کاری
6. آبکاری کانکتور قابل سفارشی‌سازی: قلع، نیکل، طلای فلش برای نیازهای مختلف مقاومت در برابر خوردگی
7. مطابق با RoHS / REACH، چرخه‌های جفت‌شدن مکانیکی درجه صنعتی ≥ ۵۰۰ بار

مزیت محصول

1. محفظه دمای بالای PPS در مقابل PA66/PBT معمولی: عملکرد بهتر ضد تاب در لحیم‌کاری موجی؛ قطعات رد شده کمتر در مونتاژ انبوه
2. سوکت‌های مادگی برنجی گرد استاندارد DIN: نیروی گیره یکنواخت‌تر نسبت به کانکتورهای مهر شده؛ خطر سیگنال متناوب کمتر در برابر لرزش، مناسب برای تجهیزات صنعتی
3. ارتفاع کم ۳.۰ میلی‌متر: فضای پشته عمودی را برای ماژول‌های PCB تعبیه‌شده فشرده ذخیره می‌کند
4. رتبه‌بندی ولتاژ بالا ۶۰۰ ولت: فراتر از هدرهای مادگی معمولی ۲۵۰ ولت، علاوه بر انتقال سیگنال، از اتصال خط برق کمکی توان کم پشتیبانی می‌کند
5. قابلیت همکاری کامل: مستقیماً با هدرهای پین نری ۲.۵۴ میلی‌متر موجود در بازار جفت می‌شود، بدون نیاز به قطعه جفت‌شونده خاص، منبع BOM آسان
6. انتخاب آبکاری انعطاف‌پذیر: تعادل هزینه و نیاز به مقاومت در برابر اکسیداسیون برای سناریوهای مصرف‌کننده، صنعتی و تجهیزات تست

کاربرد

• برد کنترل صنعتی، ماژول‌های جانبی PLC
• سیستم‌های تعبیه‌شده، کامپیوترهای تک‌بردی، بردهای توسعه و تست
• گیت‌وی IoT، اتصال داخلی ماژول سنسور
• تجهیزات ابزار دقیق و اندازه‌گیری
• رابط سیگنال کمکی منبع تغذیه
• اتصال داخلی PCB تجهیزات اتوماسیون
• ماژول‌های سیگنال غیر بحرانی پزشکی

گزینه‌های سفارشی‌سازی

1. گام را به دقت تأیید کنید۲.۵۴ میلی‌متر؛ قبل از سفارش، ردپای PCB خود را بررسی کنید؛ با قطعات با گام ۲.۰ میلی‌متر / ۱.۲۷ میلی‌متر مخلوط نکنید.
2. انتخاب ارتفاع: در صورت محدود بودن فضای عمودی، H3.0mm را انتخاب کنید؛ ما ارتفاع محفظه جایگزین را در صورت درخواست پشتیبانی می‌کنیم.
3. تمایز نوع کانکتور: این را انتخاب کنیدسوکت مادگی گرداگر محیط کاری شما دارای لرزش است؛ هدرهای مادگی با کانکتور مربع برای سناریوهای صرفاً مصرف‌کننده و ایستا مناسب‌تر هستند.
4. پیشنهاد آبکاری:
   • آبکاری قلع: مقرون به صرفه برای محصولات مصرفی ایستا داخلی
   • آبکاری طلای فلش: ترجیح داده شده برای پورت تست، اتصال و جدا کردن مکرر، محیط کاری با رطوبت بالا
5. محدودیت الکتریکی: از ۳ آمپر در هر پین جریان پیوسته تجاوز نکنید؛ برای مدارهای با توان بالا، به سری کانکتور با جریان بالاتر ارتقا دهید.
6. نصب: این مدل از نوع سوراخ‌کاری THT است؛ در صورت نیاز به نوع نصب سطحی SMT با ما تماس بگیرید.
