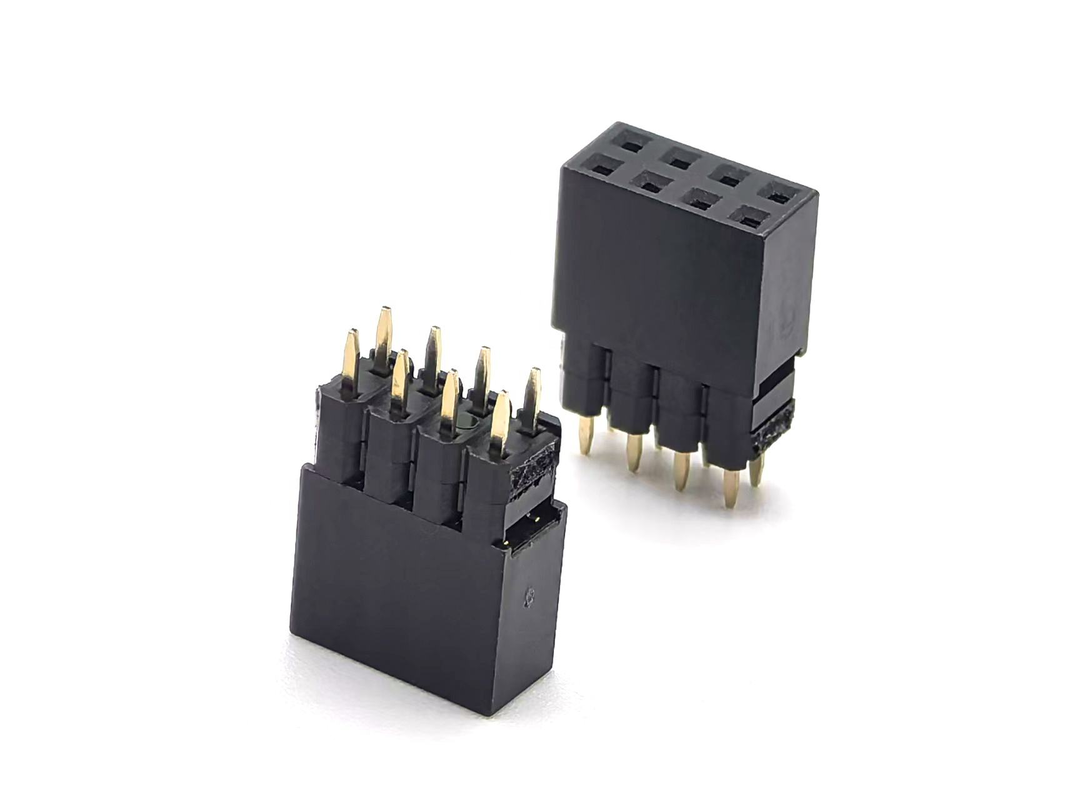

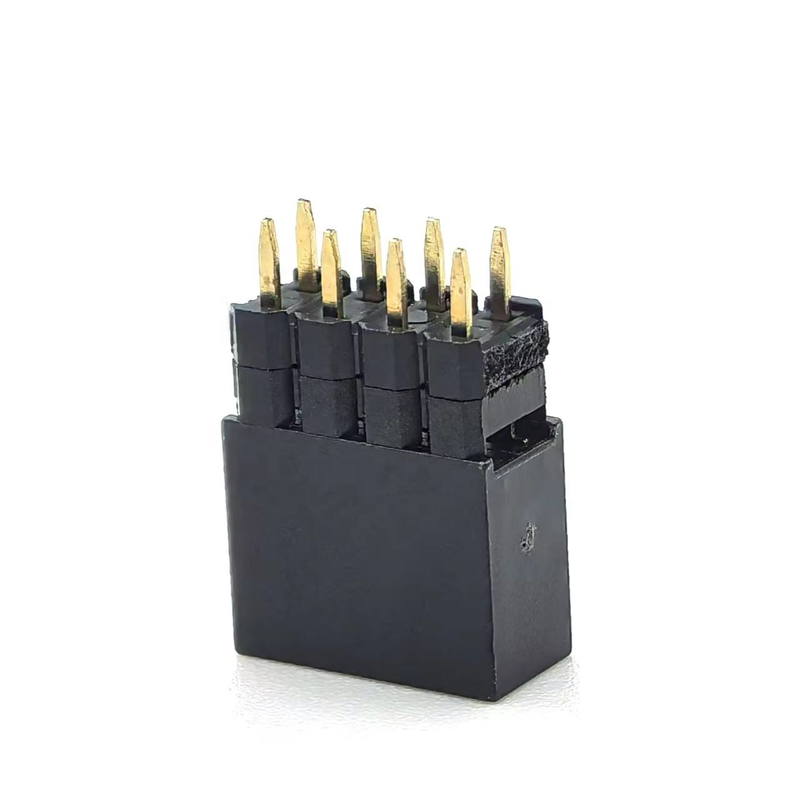

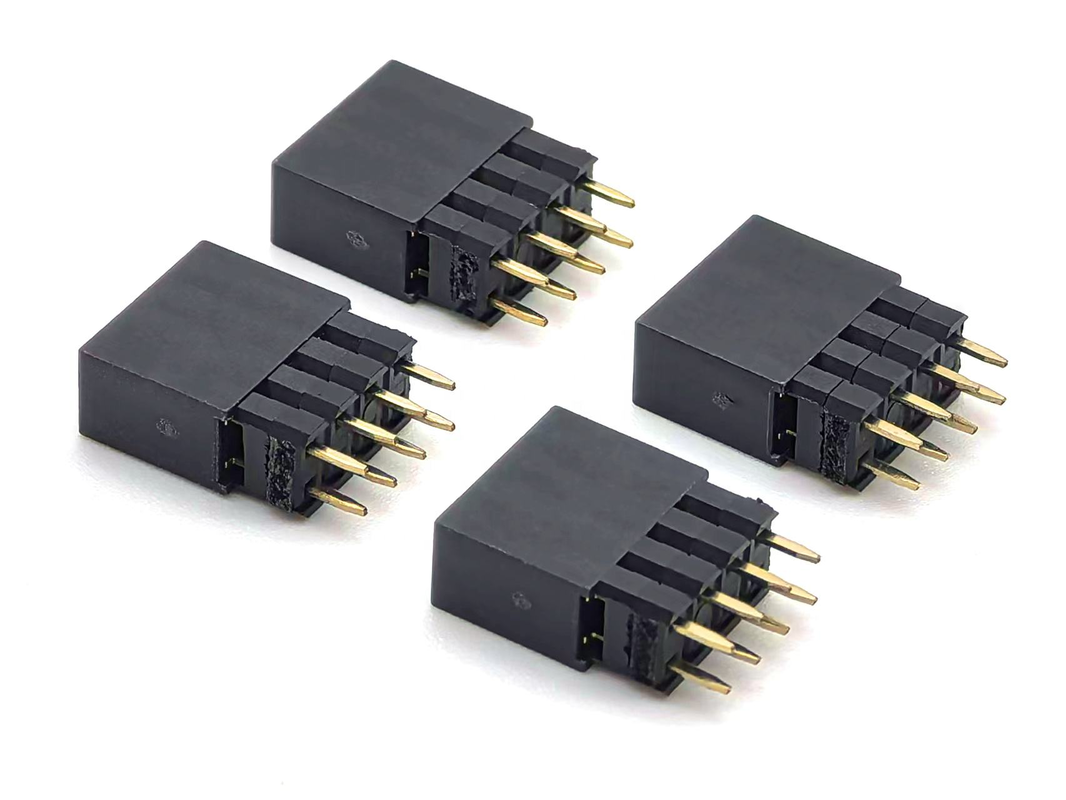

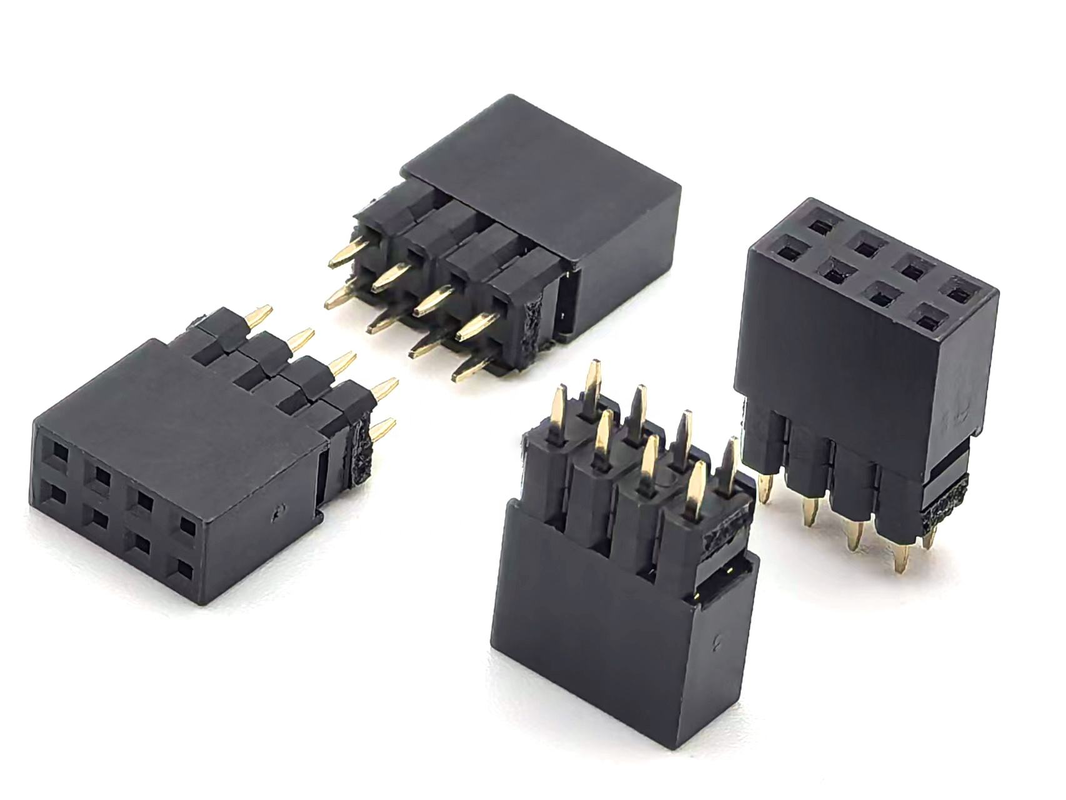

2.54mm Pitch DIN Brass Female Header Connector Dual Row Stack 2mm H2.0 PCB نایلون 600V 3A H12.5mm 2*4P

برجسته

• استاندارد 2.54mm ((0.100") DIN پیچ، دو ردیف استایل 2 * 4P طرح، ارتفاع کل H12.5mm، ارتفاع استایل 2.0mm
• ترمینال تماس مس، غلاف نایلون UL94V-0، با درجه بندی 3A / 600V برای اتصال سیگنال و کم مصرف
• حفظ مکانیکی بهینه شده، عملکرد تماس پایدار، سازگار با دسته اصلی 2.54mm سر قلم مرد
• مطابق با RoHS و REACH ، از پوشش سفارشی ، شمارش پین و اصلاحات پس از آن برای پروژه های PCB صنعتی و مصرف کننده پشتیبانی می کند

توضیحات محصول

پارامترهای مکانیکی عمومی

ویژگی های مواد و الکتریکی

راهنمای محیط زیست و جوش

ویژگی های محصول

1. طراحی میان طبقه ای استیک به استیک، H12.5mm ارتفاع کل، 2.0 mm فضای خالی برای طرح چند لایه PCB
2. پرتو های تماس برنج با رسانایی بالا، نیروی بهار ثابت برای به حداقل رساندن مقاومت تماس در طول چرخه های جفت گیری مکرر
3. پوشش ضد شعله نایلون UL94V-0، مقاومت عالی در برابر شوک حرارتی در هنگام جوش موج
4. تحمل سخت DIN 2.54 mm pitch، قابلیت همکاری کامل با استاندارد صنعت 2.54 mm مرد سر پین
5. 3A / 600V درجه بندی الکتریکی، دستگیره سیگنال مخلوط و انتقال منبع برق کم قدرت
6. نصب پی سی بی از طریق سوراخ؛ پست های مکان گیری اختیاری در دسترس برای جلوگیری از اشتباه در هنگام مونتاژ
7. مواد خام سازگار با RoHS؛ پوشش تماس قابل تنظیم: قلع، فلش طلا، پوشش طلا انتخابی بر اساس درخواست

مزیت محصول

1. ابعاد بهینه شده استیک: H12.5 mm بدن + 2.0 mm ارتفاع انباشت، حل می کند نقطه درد عدم مطابقت ارتفاع برای انباشت چند لایه ای دخترانه، بدون نیاز به فاصله اضافی.
2. پرتو تماس مس: نگه داشتن بهار برتر در مقایسه با آلیاژ مس معمولی، خطر کاهش اتصال در معرض لرزش در سناریوهای صنعتی.
3. محفظه های نیلون: ثبات حرارتی بهتر در مقایسه با PBT، تغییر شکل کمتری در طول جوش موج برای تولید PCBA حجم بالا.
4. ارتفاع استاندارد DIN: سازگاری ابعاد سختگیرانه، خطر کار مجدد صفر در هنگام تعویض موکس / TE معادل 2.54 میلی متر سربلندی زنانه.
5. سفارشی سازی انعطاف پذیر: تنظیم تعداد پین ها، پوشش و محل محل بدون هزینه NRE بالا؛ پشتیبانی از نمونه اولیه دسته کوچک و سفارشات تولید انبوه.

درخواست

• کنترل صنعتی: ماژول های محیطی PLC، صفحه های جمع آوری اطلاعات، واحدهای کنترل رله
• سخت افزار جاسازی شده: تخته های توسعه، سپر های گسترش MCU، ماژول های انباشت گیت وای سنسور IoT
• لوازم الکترونیکی مصرف کننده: پنل های کنترل خانه هوشمند، صفحه های راننده LED، مجموعه های کوچک برق
• ابزار و متر: تجهیزات آزمایش، دستگاه های اندازه گیری دستی، زیربورد های PCB کمکی پزشکی
• لوازم الکترونیکی کمکی خودرو: تخته های گسترش دهنده سیگنال های غیر امنیتی، ماژول های اتصال سنسورهای داخل خودرو

گزینه های سفارشی سازی

1. نیاز به ارتفاع انباشت را تأیید کنید: این مدل دارای فاصله 2.0 میلی متری است؛ اگر به ارتفاع جایگزین انباشت نیاز دارید با ما تماس بگیرید.
2. بار الکتریکی: جریان در هر پین را کمتر از 3A نگه دارید؛ اگر خط برق از این امتیاز بالاتر باشد، از کانکتور جریان بالاتر استفاده کنید.
3. انتخاب پوشش: پوشش فلش طلایی را برای محیط لرزش / رطوبت بالا انتخاب کنید؛ پوشش قلع برای پروژه های مصرف کننده داخلی حساس به هزینه.
4. ردپای PCB: به طور دقیق از ردپای سوراخ دو ردیف 2.54 میلی متری پیروی کنید؛ اگر مونتاژ شما نیاز به ضد تعویض داشته باشد، پست مکان را فعال کنید.
5. همتای جفت گیری: با سرپوش دو ردیف نر استاندارد 2.54 میلی متری مطابقت داشته باشید؛ از مخلوط همتای غیر استاندارد فاصله اجتناب کنید.
6. سناریوی دمایی: برای کار مستمر بالاتر از 85 درجه سانتیگراد، توصیه می شود تماس های طلایی را برای جلوگیری از سیگنال متناوب ناشی از اکسیداسیون استفاده کنید.
