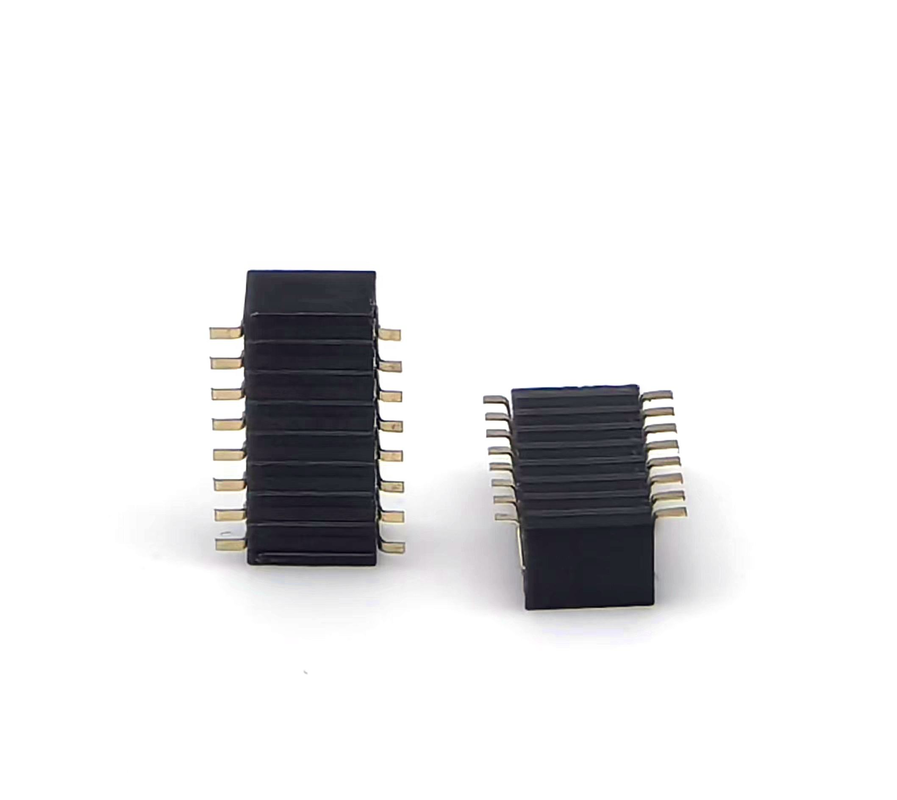

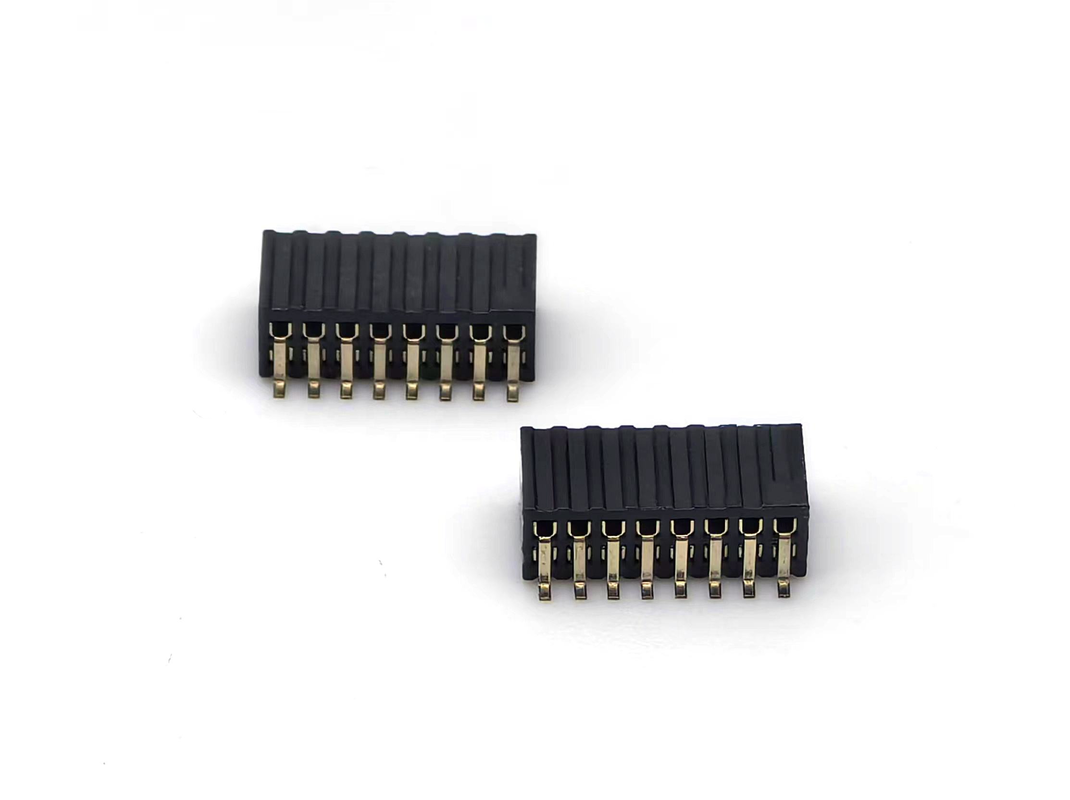

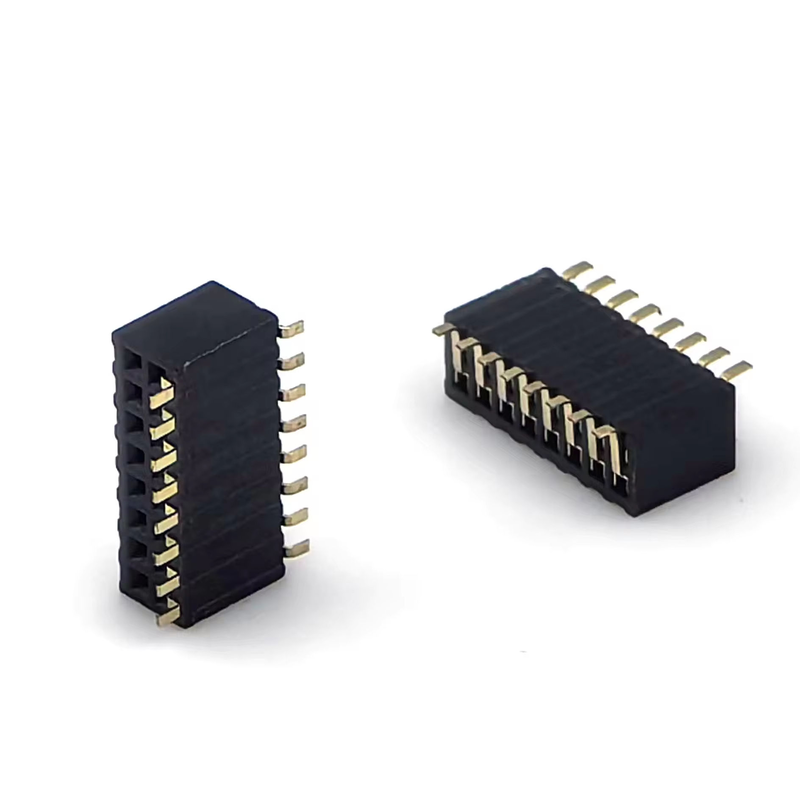

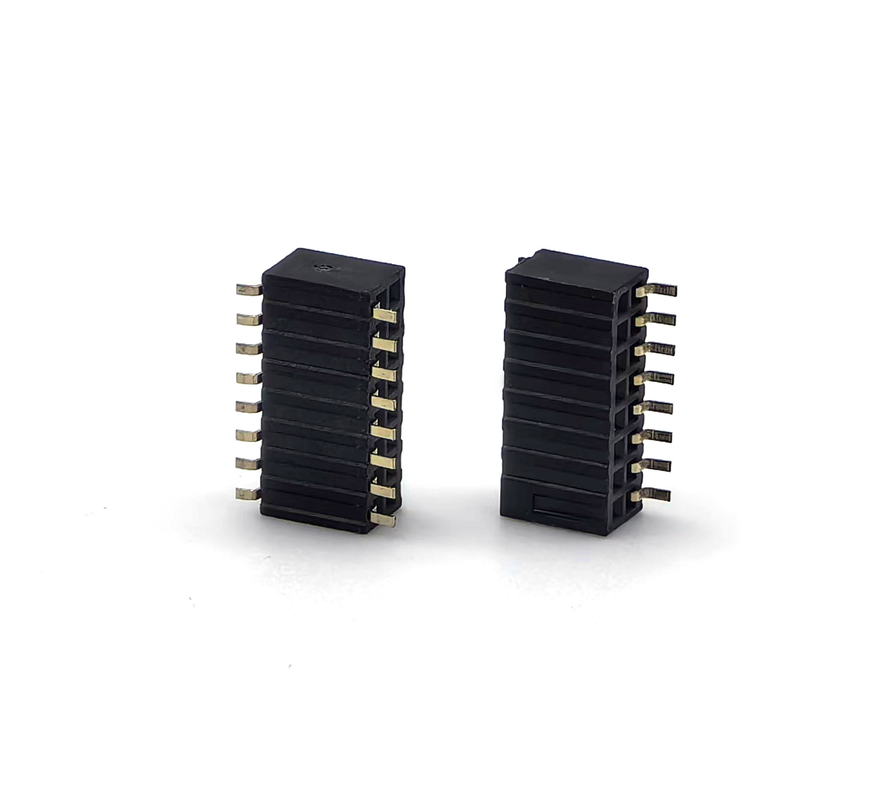

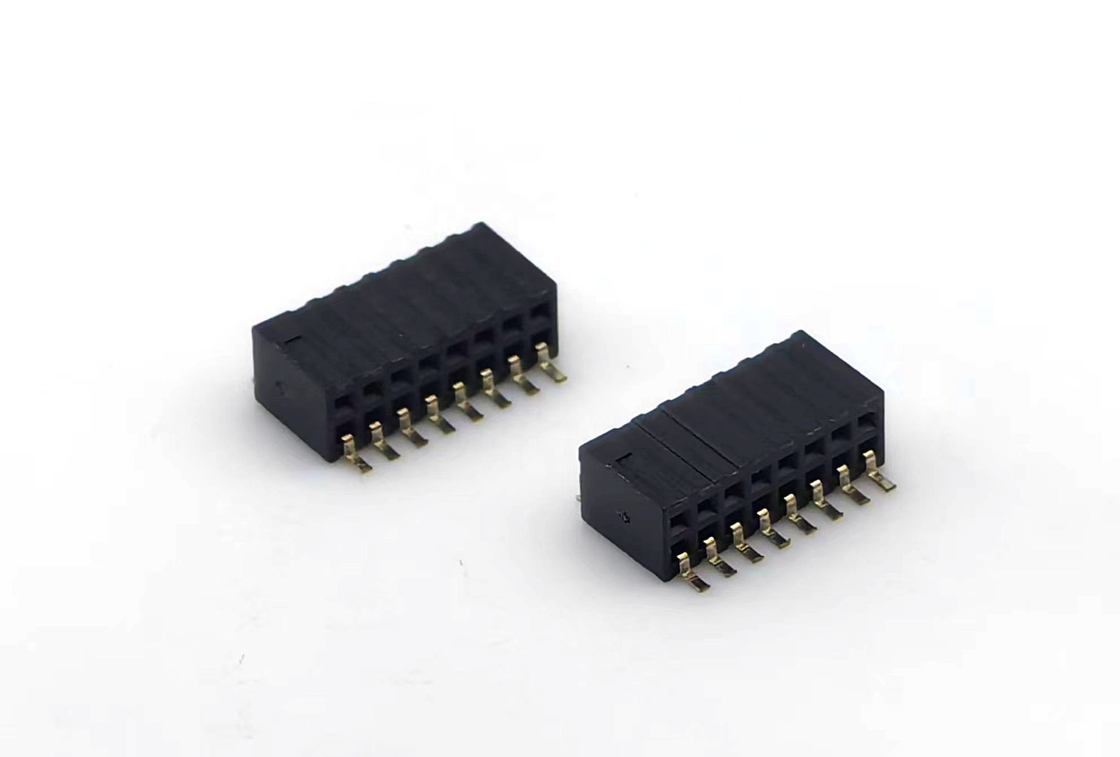

1.27mm Pitch Female Header Connector Dual Row Side Entry SMT PCB Adapter برنج تماس با نایلون خانه H3.45mm 2*8P

برجسته

• طراحی دو ردیف SMT ورودی جانبی، H3.45mm پروفایل پایین، فضای PCB عمودی را برای مجموعه های انباشته ذخیره می کند
• 1.27mm پیچ خوب (0.050 ") ، طرح 2 * 8P چگالی بالا برای اتصال سیگنال کمپکت board-to-board
• تماس مس + نایلون UL94V-0، رسانایی پایدار، رفلک سولدر سازگار با تولید SMT کامل خودکار
• بسته بندی نوار و رول در دسترس است، برای تولید انبوه انتخاب و قرار دادن؛ مطابق با RoHS و REACH
• پوشش سفارشی و انواع تعداد پین پشتیبانی شده برای پروژه های نمونه اولیه مهندسی و سفارش حجم

توضیحات محصول

پارامترهای مکانیکی عمومی

ویژگی های مواد و الکتریکی

راهنمای محیط زیست و جوش

ویژگی های محصول

1. جهت گیری افقی جفت گیری ورودی، ایده آل برای الزامات ساختار مکانیکی پلگ ان
2. پیکربندی دو ردیف 2 * 8P، پیچ 1.27mm، اثر فشرده برای به حداکثر رساندن سطح قابل استفاده PCB
3. H3.45mm ارتفاع خانه کنترل شده، تحمل ابعاد ثابت برای انباشت دقیق PCB
4. پرتگاه های تماس برنج بالا، مقاومت تماس پایدار در برابر لرزش های کوچک و شوک
5. پوشش نیلونی UL94V-0 ضد شعله، مقاومت در برابر چرخه گرمای SMT استاندارد
6. ترمینال های بال گلوله SMT، بسته بندی نوار و رولی برای تولید خودکار انتخاب و محل
7. مواد سازگار با RoHS؛ گزینه های فلش طلایی، طلایی انتخابی، لاستیک قلع برای درجه های مختلف قابلیت اطمینان
8. کندهای قطبی در صورت درخواست برای جلوگیری از عدم تطابق معکوس در دسترس است

مزیت محصول

1. مزیت ساختاری ورودی جانبی: محدودیت های طراحی را حل می کند که در آن سرپوشهای ورودی عمودی نمی توانند نصب شوند؛ پلگ ان های افقی در فضای داخلی باریک محفظه قرار می گیرند.
2. تراکم متعادل و قابلیت تولید: 1.27mm pitch رسیدن به high-density signal routing، هنوز هم سازگار با خطوط تولید SMT استاندارد، بدون نیاز به ارتقاء تجهیزات خاص.
3. عملکرد تماس مس: رسانایی الکتریکی خوب و نیروی نگه داشتن بهار، یکپارچگی سیگنال پایدار را تحت سناریوهای ارتعاش متوسط حفظ می کند.
4. ارتفاع کنترل شده H3.45mm: ارتفاع ثابت محفظه خطر انحراف ارتفاع انباشت را برای ماژول های انباشته شده چند صفحه حذف می کند.
5. خدمات منابع انعطاف پذیر: از آزمایش نمونه، اصلاح تعداد پین و سفارشی سازی پوشش پشتیبانی می کند؛ به عنوان یک جایگزین مقرون به صرفه برای معادلات تجاری بین المللی عمل می کند.
6. بسته بندی آماده تولید: عرضه نوار و رولی به طور مستقیم با جریان کار انتخاب و محل مطابقت دارد، نرخ نقص مونتاژ را برای تولید انبوه کاهش می دهد.
7.


درخواست

• ماژول های کنترل صنعتی و سخت افزارهای یک صفحه ای
• دروازه ی لبه ی اینترنت اشیا، تخته های اتصال حسگرها
• تجهیزات تشخیص پزشکی دستی قابل حمل
• اتصال داخلی ابزار آزمایش و اندازه گیری
• الکترونیک مصرفی هوشمند قابل پوشیدن
• صفحه های فرعی کمکی ارتباطات، اتصال رابط JTAG

گزینه های سفارشی سازی

1. همتای جفت گیری: باید 1.27 میلی متر پیچ دو ردیف سر پین نر را انتخاب کند؛ سازگاری ابعاد مکانیکی برای جفت گیری ورودی جانبی را بررسی کنید.
2. یادآوری سناریوی برنامه: این کانکتور برایانتقال در سطح سیگنال، که برای تحویل جریان قدرت بالا مورد استفاده قرار نمی گیرد.
3. قانون انتخاب پوشش: محیط عادی داخلی → پوشش قلع؛ نیاز به لرزش / طول عمر طولانی → فلش طلا؛ دستگاه محیط خشن → ضخامت طلا سفارشی را مشخص کنید.
4. بررسی فضای مکانیکی: اطمینان از فاصله افقی در داخل محفظه برای جلوگیری از برخورد محفظه پس از مونتاژ.
5. ردپای PCB: به طور دقیق ردپای SMT ورودی جانبی را اعمال کنید؛ طرح نادرست پد باعث قطع قطع یا مدار باز می شود.
6. حالت تولید: برای تولید انبوه، بسته بندی نوار و رول را انتخاب کنید؛ نمونه های اولیه دسته کوچک می توانند بسته بندی لوله را انتخاب کنند.
