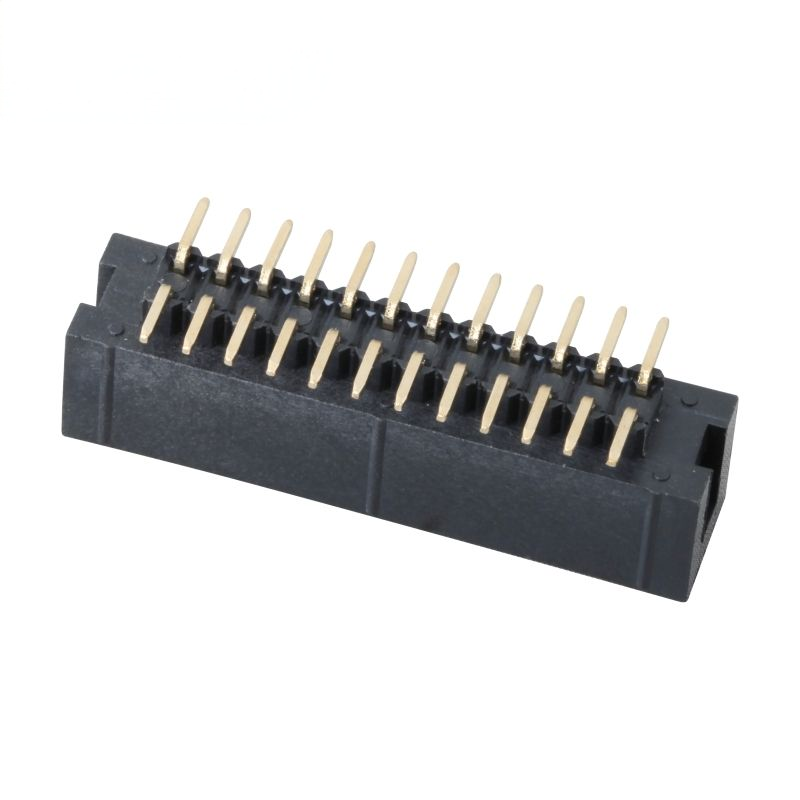

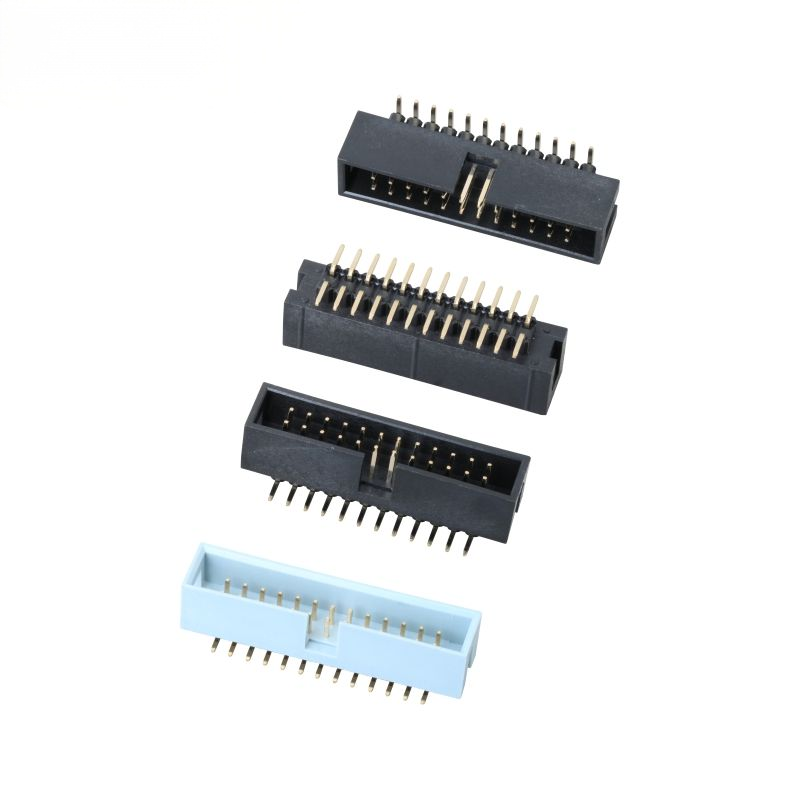

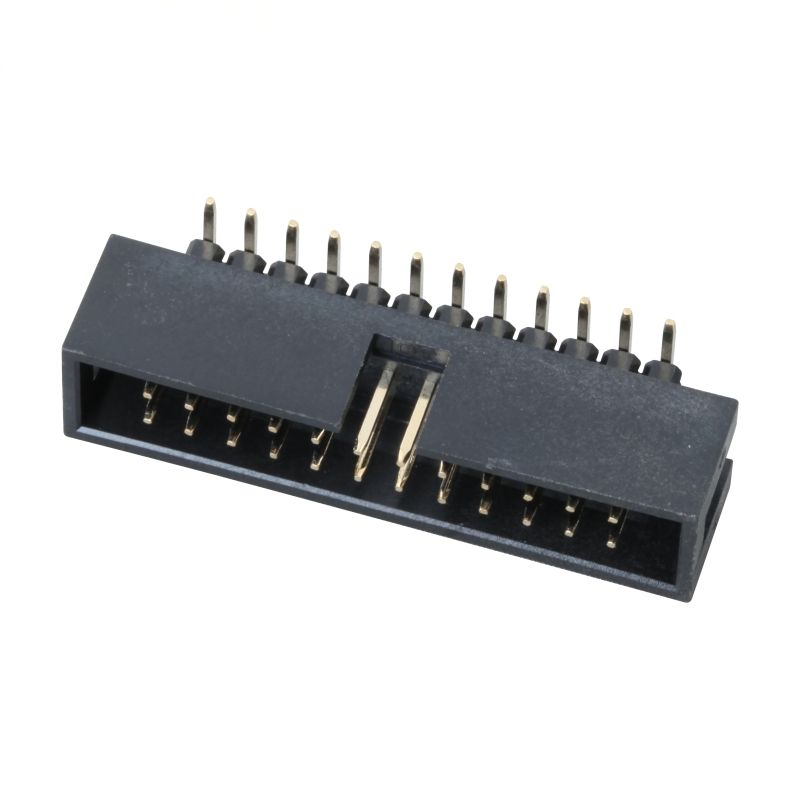

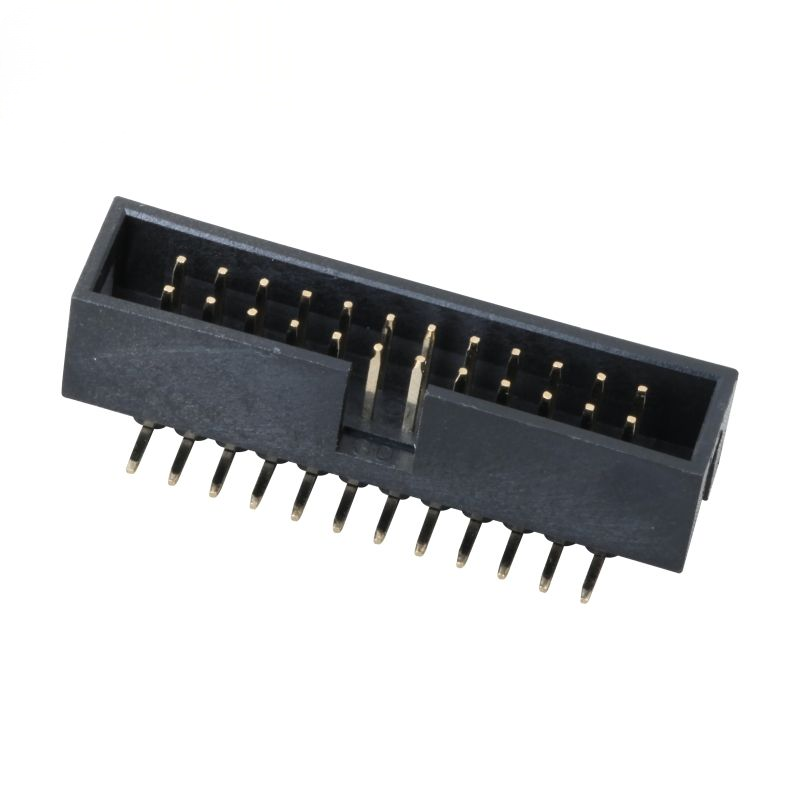

2.54-2xn ارتفاع 8.8-SMT Header Box 2.54mm 3.0AMP قطعات الکترونیک

2.54-2xn ارتفاع 8.8-SMT Header Box 2.54mm 3.0AMP قطعات الکترونیک

2.54mm SMT Header Box

کانکتور زنانه 3.0AMP

8.8mm ارتفاع جعبه سر

نام تجاری:

XTKCONN

گواهی:

CE,SGS,ROHS,ISO9001

شماره مدل:

سربرگ زن

با ما تماس بگیرید
درخواست نقل قول
2.54-2xn ارتفاع 8.8-SMT Header Box 2.54mm 3.0AMP قطعات الکترونیک 2.54-2xn ارتفاع 8.8-SMT Header Box 2.54mm 3.0AMP قطعات الکترونیک 2.54-2xn ارتفاع 8.8-SMT Header Box 2.54mm 3.0AMP قطعات الکترونیک 2.54-2xn ارتفاع 8.8-SMT Header Box 2.54mm 3.0AMP قطعات الکترونیک
جزئیات محصول
سبک خاتمه:
لحیم کاری
بسته:
بسته بندی نواری
محدوده دما:
-40 تا 85 درجه سانتیگراد
مواد:
پلاستیک
ماندگاری:
بالا
مواد پین تماس:
برنز فسفر
نوع اتصال:
Snap-on
برجسته کردن:

2.54mm SMT Header Box

,

کانکتور زنانه 3.0AMP

,

8.8mm ارتفاع جعبه سر

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
1000 عدد
قیمت
Negotiable Price
جزئیات بسته بندی
بسته داخلی: در قرقره; بسته بیرونی: قرقره در کارتن
زمان تحویل
5-7 روز
شرایط پرداخت
L/C، T/T، Payyal
قابلیت ارائه
3KK عدد
محصولات مرتبط
قیمت خوب کانکتور هدر مادگی DIN برنجی با گام 2.54 میلی‌متر، دو ردیفه، قابل پشته شدن، PCB نایلونی، 600 ولت، 3 آمپر، ارتفاع 12.5 میلی‌متر، 2*4 پین آنلاین

کانکتور هدر مادگی DIN برنجی با گام 2.54 میلی‌متر، دو ردیفه، قابل پشته شدن، PCB نایلونی، 600 ولت، 3 آمپر، ارتفاع 12.5 میلی‌متر، 2*4 پین

بهترین قیمت رو بدست بیار
قیمت خوب 1.27 میلی متر اتصال زنانه ارتباطات 4x25P H5.08 SMT Y-نوع طلا کامل 1u برای PCBA آنلاین

1.27 میلی متر اتصال زنانه ارتباطات 4x25P H5.08 SMT Y-نوع طلا کامل 1u برای PCBA

بهترین قیمت رو بدست بیار
قیمت خوب موصل رأس أنثى بمسافة 1.27 مم، صف مزدوج، دخول جانبي، SMT، محول لوحة PCB، ملامس نحاسي، غلاف نايلون، ارتفاع 3.45 مم، 2*8 سن آنلاین

موصل رأس أنثى بمسافة 1.27 مم، صف مزدوج، دخول جانبي، SMT، محول لوحة PCB، ملامس نحاسي، غلاف نايلون، ارتفاع 3.45 مم، 2*8 سن

بهترین قیمت رو بدست بیار
قیمت خوب کانکتور هدر گرد برنجی DIN با گام ۲.۵۴ میلی‌متر، محفظه PPS، ۳.۰ میلی‌متر، ۱*۴ پین برای PCBA آنلاین

کانکتور هدر گرد برنجی DIN با گام ۲.۵۴ میلی‌متر، محفظه PPS، ۳.۰ میلی‌متر، ۱*۴ پین برای PCBA

بهترین قیمت رو بدست بیار
با ما تماس بگیرید
86 13711847246
tinaliao@xtkconnector.com
86-769-85150486
حالا تماس بگیرید
توضیحات محصول

هدر جعبه SMT با گام استاندارد 2.54 میلی‌متر دو ردیفه، ارتفاع کلی H=8.8 میلی‌متر، پروفیل کلی PCB 10.5 میلی‌متر، ساختار تقویتی فولاد ضد زنگ (SS) برای ضد تغییر شکل



نکات برجسته

  • هدر جعبه SMT با گام استاندارد 2.54 میلی‌متر دو ردیفه، ارتفاع کلی H=8.8 میلی‌متر، پروفیل کلی PCB 10.5 میلی‌متر، ساختار تقویتی فولاد ضد زنگ (SS) برای ضد تغییر شکل
  • 3.0 آمپر در هر پین، رتبه پیوسته، کنتاکت‌های برنجی مربع 0.64 میلی‌متر، آبکاری اختیاری طلا / قلع روی نیکل برای PCBهای حساس به سیگنال یا حساس به هزینه
  • محفظه محافظ قطبی از جفت‌گیری معکوس جلوگیری می‌کند؛ طرح بهینه شده برای قرارگیری و برداشتن برای مونتاژ مجدد SMT با حجم بالا
  • عایق PA6T با دمای بالا UL94V-0، مطابق با RoHS-REACH، تعداد پین قابل تنظیم 6P-64P برای اتصال سیم به برد / برد به برد


توضیحات محصول

پارامترهای مکانیکی عمومی

مورد مشخصات
شماره قطعه 2.54-2xnPLB-H=8.8-SMT=10.5-SS
گام 2.54 میلی‌متر (0.100 اینچ)
ردیف دو ردیفه
تعداد پین 6P-64P قابل تنظیم
نوع نصب نصب سطحی SMT
ارتفاع محفظه 8.8 میلی‌متر
ارتفاع کلی پروفیل PCB 10.5 میلی‌متر
ابعاد کنتاکت پین مربع 0.64 میلی‌متر
تقویت پوسته فولاد ضد زنگ (SS)
چرخه جفت‌گیری حداقل 500 چرخه
قطب‌بندی بله، کلید ضد جفت‌گیری اشتباه


مشخصات مواد و الکتریکی

مورد مشخصات
جنس کنتاکت برنج
جنس عایق PA6T، UL94V-0
آبکاری کنتاکت قلع روی نیکل / فلش طلا / 3 میکرومتر طلا روی نیکل (قابل تنظیم)
جریان نامی 3.0 آمپر در هر پین پیوسته
ولتاژ نامی 250 ولت AC/DC
مقاومت کنتاکت کمتر یا مساوی 20 میلی‌اهم
مقاومت عایق بزرگتر یا مساوی 1000 مگااهم (@500 ولت DC)
ولتاژ قابل تحمل 1000 ولت AC / DC، 1 دقیقه بدون شکست


راهنمای محیط و لحیم‌کاری

مورد مشخصات
دمای عملیاتی -40 درجه سانتی‌گراد ~ +105 درجه سانتی‌گراد
دمای ذخیره‌سازی -45 درجه سانتی‌گراد ~ +110 درجه سانتی‌گراد
پروفیل لحیم‌کاری مجدد اوج 260 درجه سانتی‌گراد، زمان ماند <= 10 ثانیه (بدون سرب)
نرخ خنک‌سازی کمتر یا مساوی 6 درجه سانتی‌گراد بر ثانیه
انطباق RoHS 2.0، REACH SVHC، گزینه کم هالوژن
بسته‌بندی نوار و قرقره / سینی / لوله

2.54-2xn ارتفاع 8.8-SMT Header Box 2.54mm 3.0AMP قطعات الکترونیک

2.54-2xn ارتفاع 8.8-SMT Header Box 2.54mm 3.0AMP قطعات الکترونیک


ویژگی‌های محصول

  1. پوسته محافظ تقویت شده با فولاد ضد زنگ در برابر تغییر شکل محفظه در حین مونتاژ و لرزش میدانی مقاومت می‌کند
  2. پایانه نصب سطحی SMT، مناسب برای قرارگیری خودکار با نوار و قرقره؛ نیازی به سوراخ‌کاری از طریق سوراخ در PCB نیست
  3. کلید قطب‌بندی داخلی خطر درج معکوس را از بین می‌برد و از آسیب مدار ناشی از جفت‌گیری اشتباه جلوگیری می‌کند
  4. کنتاکت‌های برنجی مربع 0.64 میلی‌متر نیروی تماس پایداری را فراهم می‌کنند؛ گزینه‌های آبکاری متعدد (فلش طلا، 3 میکرومتر طلا، قلع-نیکل) موجود است
  5. عایق PA6T با دمای بالا UL94V-0 در برابر تنش حرارتی لحیم‌کاری مجدد بدون سرب مقاومت می‌کند
  6. محدوده تعداد پین ماژولار: 6P ~ 64P دو ردیفه، پشتیبانی از سفارشی‌سازی تعداد پین OEM
  7. مطابق با RoHS و REACH، گزینه کم هالوژن برای پروژه‌های صنعتی و پزشکی موجود است

Factory Wholesale OEM 1.27mm 2.0mm 2.54mm Pitch 1.0 2*40 10 20 Pin Dual Single Row 2x10 Pin SMT Female Pin Header Connector

Factory Wholesale OEM 1.27mm 2.0mm 2.54mm Pitch 1.0 2*40 10 20 Pin Dual Single Row 2x10 Pin SMT Female Pin Header Connector

2.54-2xn ارتفاع 8.8-SMT Header Box 2.54mm 3.0AMP قطعات الکترونیک

2.54-2xn ارتفاع 8.8-SMT Header Box 2.54mm 3.0AMP قطعات الکترونیک

مزیت محصول

  1. تقویت فولاد ضد زنگ SS: در مقایسه با هدرهای جعبه فقط پلاستیکی معمولی، عملکرد ضد پیچش و ضد ضربه برای دستگاه‌های صنعتی مستعد لرزش بهبود می‌یابد و خطر ترک خوردگی محفظه را در حین قرارگیری و برداشتن کاهش می‌دهد.
  2. ارتفاع کلی دقیق 10.5 میلی‌متر: با الزامات فضای مکانیکی بسیاری از سیستم‌های قدیمی IDC 2.54 میلی‌متر مطابقت دارد؛ جایگزین مستقیم برای هدرهای جعبه اصلی بازار بدون نیاز به بازطراحی PCB.
  3. عملکرد الکتریکی متعادل: رتبه 3 آمپر در هر پین هم خطوط سیگنال و هم خطوط برق کم مصرف را پوشش می‌دهد؛ انتخاب‌های آبکاری انعطاف‌پذیر هزینه BOM را برای سناریوهای غیر پرسرعت کاهش می‌دهد در حالی که از آبکاری طلا برای مدارهای سیگنال با قابلیت اطمینان بالا پشتیبانی می‌کند.
  4. هندسه بهینه شده SMT: طرح لحیم پایدار خطر سنگ قبر شدن را در تولید انبوه کاهش می‌دهد؛ بسته‌بندی نوار و قرقره مستقیماً دستگاه‌های SMT را تغذیه می‌کند و هزینه نیروی کار دستی را کاهش می‌دهد.
  5. پشتیبانی سریع نمونه: تعداد پین و ضخامت آبکاری سفارشی را می‌توان در زمان کوتاه برای اعتبارسنجی مهندسی نمونه‌برداری کرد.


کاربرد

  • برد کنترل صنعتی، ماژول‌های جانبی PLC
  • گیت‌وی IoT، ماژول‌های جمع‌آوری سنسور
  • تجهیزات الکترونیکی کمکی پزشکی
  • مادربوردهای کنترل خانه هوشمند
  • PCBهای ابزار تست و اندازه‌گیری
  • اتصال سیم به برد داخلی ترمینال ارتباطی
  • اتصال سیگنال تجهیزات اتوماسیون

2.54-2xn ارتفاع 8.8-SMT Header Box 2.54mm 3.0AMP قطعات الکترونیک

گزینه‌های سفارشی‌سازی

  1. تعداد پین مورد نیاز را تأیید کنید: دو ردیفه، کل پین‌ها از 6P تا 64P؛ هنگام پرس و جو، تعداد دقیق پین را مشخص کنید.
  2. انتخاب آبکاری:
    • قلع-نیکل: بهینه از نظر هزینه، مدارهای سیگنال عمومی، محیط با رطوبت معمولی
    • 3 میکرومتر طلا روی نیکل: برای شرایط سرویس لرزشی، دمای بالا یا عمر طولانی ترجیح داده می‌شود
  3. بررسی مکانیکی: فضای کل 10.5 میلی‌متر را در داخل محفظه خود بررسی کنید؛ اطمینان حاصل کنید که شریک جفت‌گیری، سوکت کابل روبان IDC استاندارد 2.54 میلی‌متر است.
  4. مونتاژ: نوار و قرقره را برای SMT خودکار انتخاب کنید؛ سینی/لوله برای نمونه‌های کوچک.
  5. الزامات ویژه: در صورت نیاز به مواد کم هالوژن یا درجه پزشکی، به ما اطلاع دهید.

2.54-2xn ارتفاع 8.8-SMT Header Box 2.54mm 3.0AMP قطعات الکترونیک


سوالات متداول


س: آیا می‌توانم چند نمونه بگیرم؟

پاسخ: بله، برخی از نمونه‌ها رایگان هستند.


س: در صورت داشتن سوال فنی با چه کسی تماس بگیرم؟
پاسخ: ما یک تیم باتجربه از نمایندگان فروش فنی در داخل شرکت داریم. آنها آماده پاسخگویی به هر سوالی هستند که ممکن است داشته باشید و شما را در پروژه خود یاری کنند.


س: اگر محصولات معیوب هنگام دریافت کالا رخ دهد، چگونه با آن برخورد کنیم؟

1. غیرممکن است که کالاها قبل از حمل و نقل خوب نباشند؛ ما بررسی‌های زیادی برای تأیید عدم مشکل محصولات داریم. سپس، اگر اتفاق افتاد، ما مسئولیت را بر عهده خواهیم گرفت.

2. اول: چرا این اتفاق می‌افتد، چگونه اتفاق می‌افتد و چگونه می‌توان آن را در آینده کنترل کرد؛ جدولی برای بررسی شما ارائه خواهد شد.

3. دوم: راه‌حل‌ها را مورد بحث قرار دهید.

4. در نهایت: ما تمام هزینه‌ها را در صورت بازگشت و تعویض کالا یا ضرر ناشی از آن بر عهده خواهیم گرفت.


س: چگونه تضمین می‌کنید که کالاهای من درست هستند؟

پاسخ: سفارش دقیقاً همانطور که درخواست شده است ترتیب داده می‌شود؛ ما بسته‌بندی و تعداد را قبل از تحویل دو بار بررسی خواهیم کرد. همچنین، در صورت نیاز یا لزوم، از کالاهای شما عکس خواهیم گرفت.


س: کدام پرداخت قابل قبول است:

1. شرایط پرداخت می‌تواند بسته به کمیت و محصولات انعطاف‌پذیر باشد.

2. معمولاً، برای مشتریان جدید، ما 100% T/T قبل از حمل و نقل یا 30% T/T پیش پرداخت قبل از حمل و نقل را ترجیح می‌دهیم.
