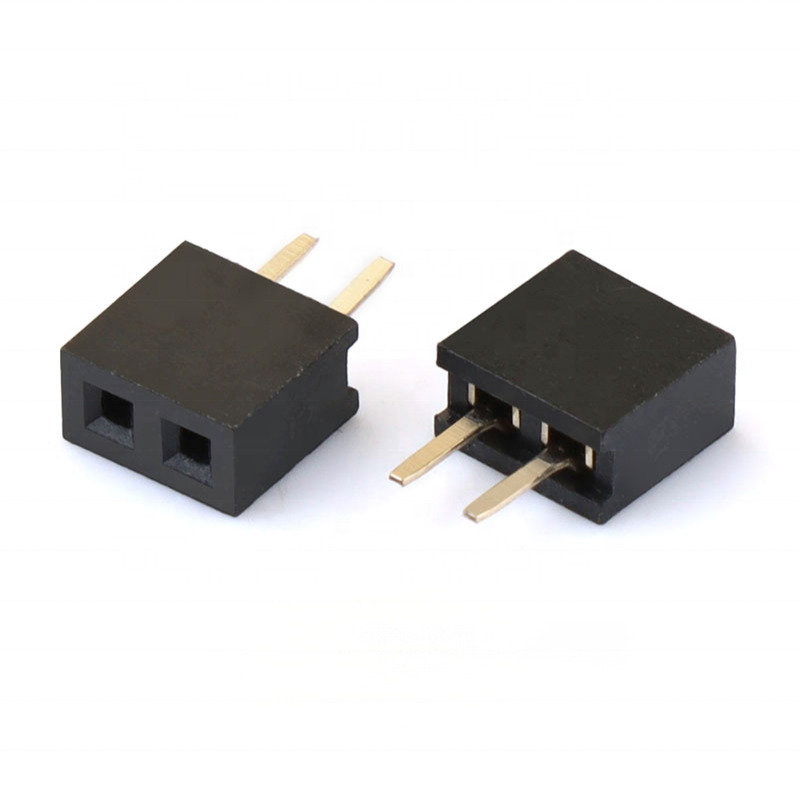

2mm 2pin زنانه Pin Header عمودی DIP یک ردیف 1 * 2P زنانه 2.0mm Pin Header Connector

برجسته

• 2.0 mm pitch, single-row 2-position vertical DIP through-hole mounting, compact footprint for simple signal/low-power jump connection..0 mm pitch, single-row 2-position vertical DIP through-hole mounting..0 mm pitch, single-row 2-position vertical DIP through-hole mounting..0 mm pitch, single-row 2-position vertical DIP through-hole mounting..0 mm pitch, single-row 2-position vertical DIP through-hole mounting..0 mm pitch, compact footprint for simple signal/low-power jump connection.
• تماس های فوسفوری-برونزی، نیروی چسبندگی پایدار، ضد گشودن در شرایط ارتعاش کم
• UL94V-0 عایق سیاه با دمای بالا، سازگار با فرآیند رطوبت موج استاندارد
• گزینه های پوشش انعطاف پذیر: قلع / طلایی فلش / طلایی انتخابی؛ مطابق با RoHS و REACH برای منابع جهانی OEM
• جایگزینی قطره ای برای سری سرپوش های زن استاندارد صنعت 2.0 میلی متری، زمان تحویل کوتاه برای تولید انبوه

توضیحات محصول

پارامترهای مکانیکی عمومی

ویژگی های مواد و الکتریکی

راهنمای محیط زیست و جوش

ویژگی های محصول

1. طراحی یک ردیف 2 پین عمودی مستقیم DIP از طریق سوراخ، راه حل اتصال 2 خط ساده
2. پرتگاه تماس به صورت فوسفور-برنز، فشار تماس ثابت، خطر سیگنال متناوب را تحت ارتعاش کاهش می دهد
3. محفظه پلاستیکی UL94V-0 با درجه حرارت بالا، مقاوم در برابر شوک حرارتی جوش، بدون ذوب و یا تغییر شکل در طول جوش موج
4. پوشش های متعدد سطح تماس اختیاری: پوشش قلع، پایه نیکل با طلایی فلش، پوشش طلایی انتخابی برای نیازهای مختلف چرخه عمر
5. ردپای استاندارد، به طور مستقیم سازگار با جریان اصلی 2.0 میلی متر پچ مرد همکار سر پین
6. مواد اولیه سازگار با RoHS، از گواهینامه مصرف کننده و صنعتی محصول نهایی پشتیبانی می کند

مزیت محصول

1. قابلیت اطمینان مکانیکی DIP: جوش از طریق سوراخ باعث حفظ PCB بسیار قوی تر از نسخه SMT می شود؛ مناسب برای مجموعه هایی که تحت فشار پلاگین یا ارتعاش کوچک قرار می گیرند
2. پیکربندی هدفمند 2 پین: بهینه سازی شده برای جفت قدرت زمین، پیوندهای سیگنال پرتاب ساده؛ اجتناب از پین های اضافی برای حداقل اشغال فضای PCB
3. فوسفور-برونز تماس با بهار تنظیم شده: ثبات تماس بهتر از پایانه های مس ساده؛ کاهش شکست میدان ناشی از تماس ضعیف در محیط لرزش
4. راه حل پوشش انعطاف پذیر هزینه: روکش قلع برای کالاهای مصرفی حساس به هزینه های انبوه؛ فلش / طلا انتخابی برای دستگاه های صنعتی با چرخه ی بالا، بدون اتلاف هزینه های بیش از مشخصات
5. قابلیت همکاری استاندارد: اثر پا و ابعاد جفت گیری مطابق با هنجار 2.0 میلی متر در سراسر صنعت است، جایگزینی آسان BOM بدون طراحی مجدد PCB

درخواست

• ماژول های سنسور IoT و واحدهای کنترل بی سیم
• بوردهای کنترل شده، رابط های سیگنال کمکی
• لوازم خانگی هوشمند، صفحه های مدار کنترل کوچک
• ترمینال های سیگنال کمکی صنعتی، اتصال کم قدرت به سیستم پرتاب
• تجهیزات آزمایش، سخت افزار توسعه نمونه اولیه

گزینه های سفارشی سازی

1. قسمت جفت گیری را تایید کنید: باید با2.0 میلیمتر فاصله از یک ردیف سر فلک نر؛ عدم تطابق ارتفاع باعث آسیب به مونتاژ و تماس بد می شود
2. نصب: این نسخه عمودی DIP را انتخاب کنید زمانی که نگه داشتن مکانیکی قوی مورد نیاز است؛ اگر به مجموعه نصب سطح کامل نیاز دارید، به نسخه SMT تغییر دهید
3. انتخاب پوشش:
   • پوشش قلع: محصول مصرفی ارزان قیمت، چند چرخه جفت گیری
   • نیکل+طلای فلش: تجهیزات صنعتی، اتصال مکرر، محیط کاری مرطوب
4. تخفیف برق: در شرایط کار مداوم و دمای محیط بالا، تخفیف جریان تا ≤ 70٪ از ارزش نامی
5. اثر پا PCB: به طور دقیق از نقشه ابعاد ما پیروی کنید؛ اندازه پد را به صورت خودسرانه تغییر ندهید تا از جوش سرد یا سنگ زدن قبر جلوگیری شود

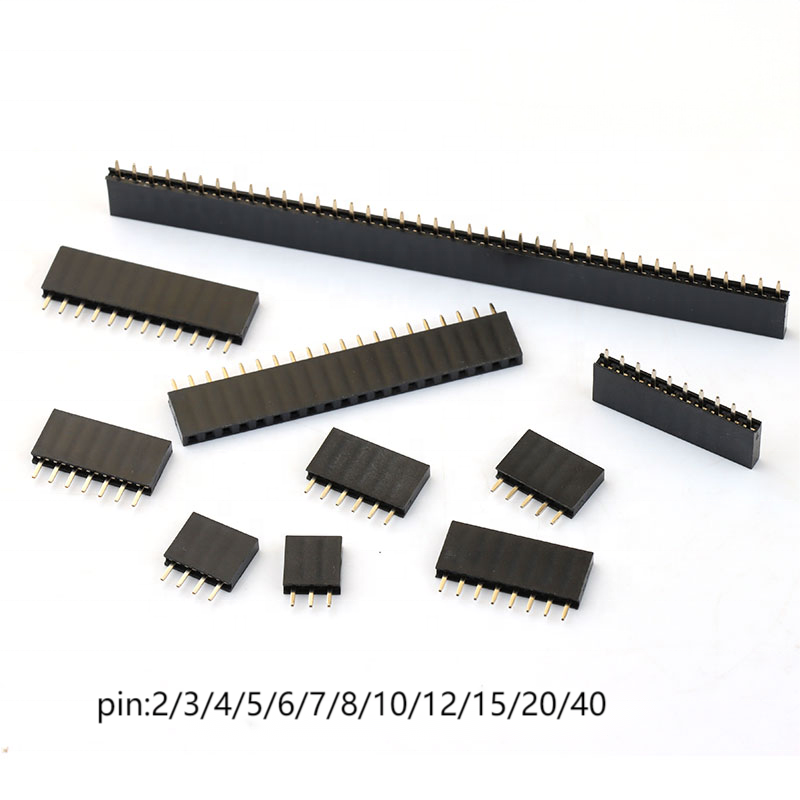

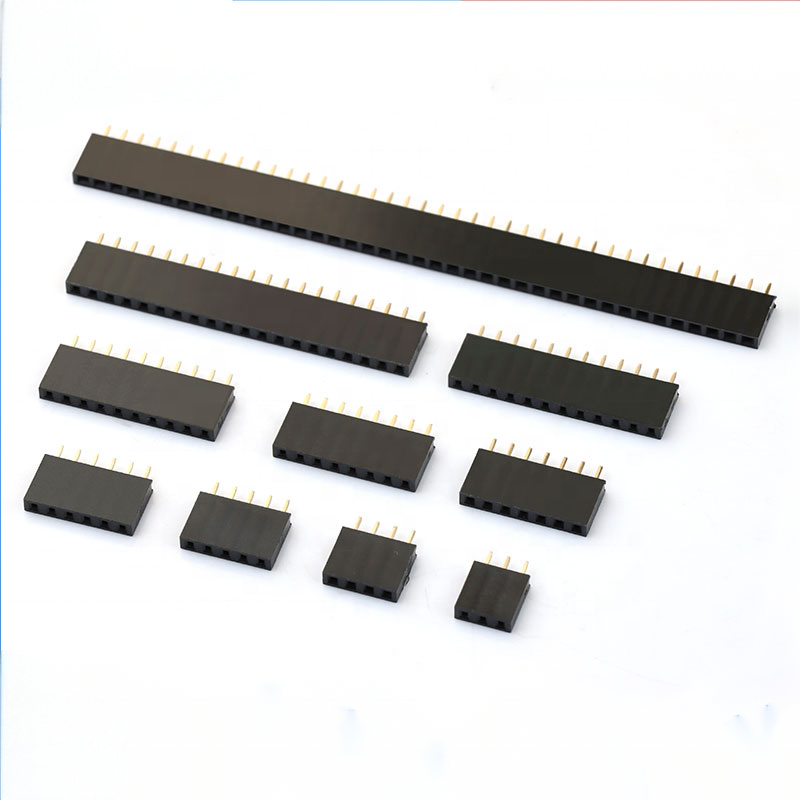

6. اگر شما نیاز به موقعیت های بیشتر، ما پشتیبانی از 1 × 3P-1 × 40P یک ردیف واحد سرخط زن سفارشی
