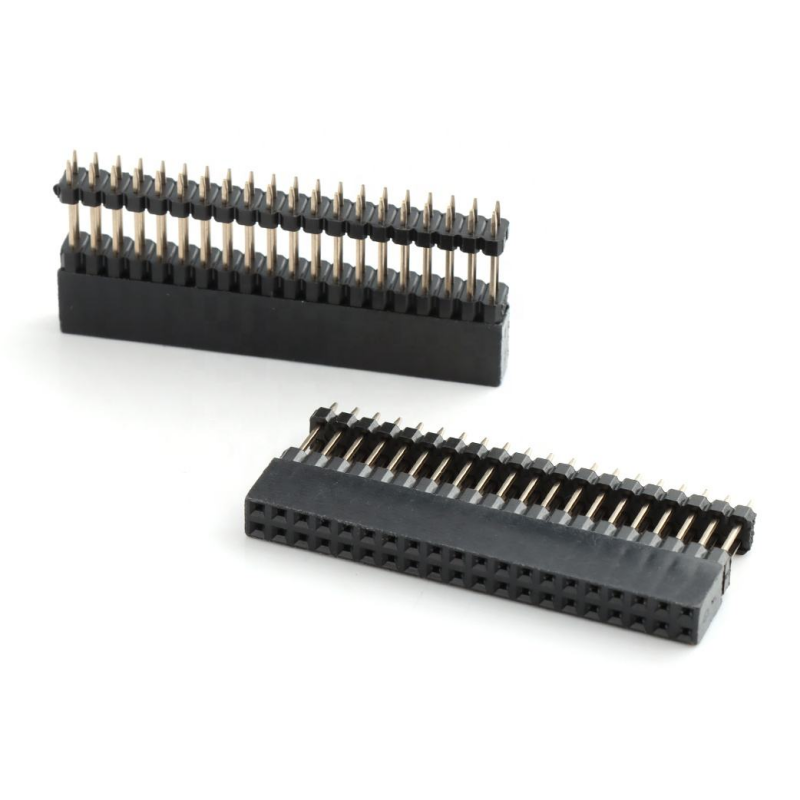

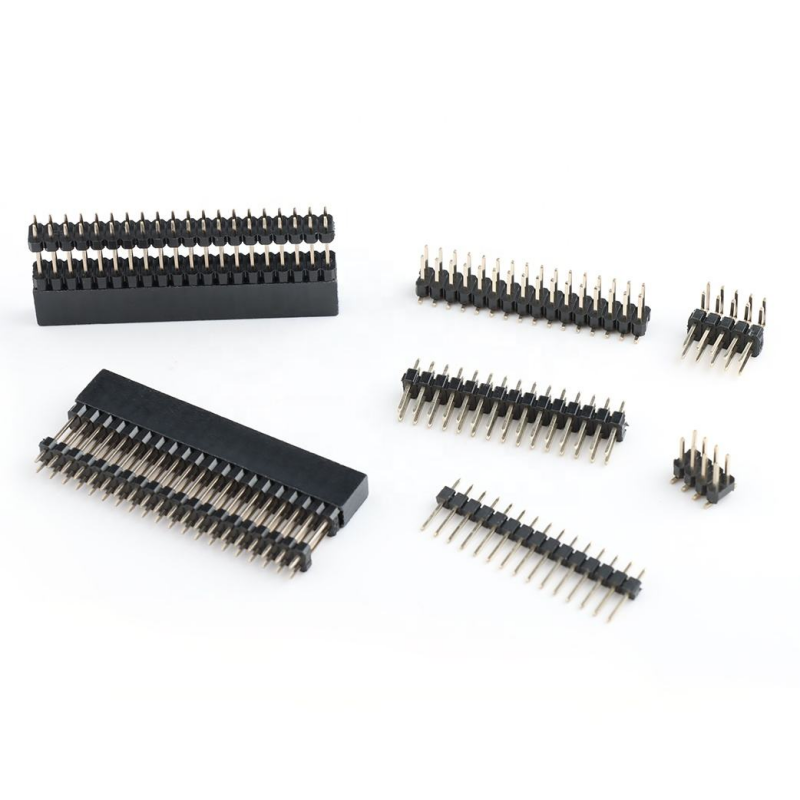

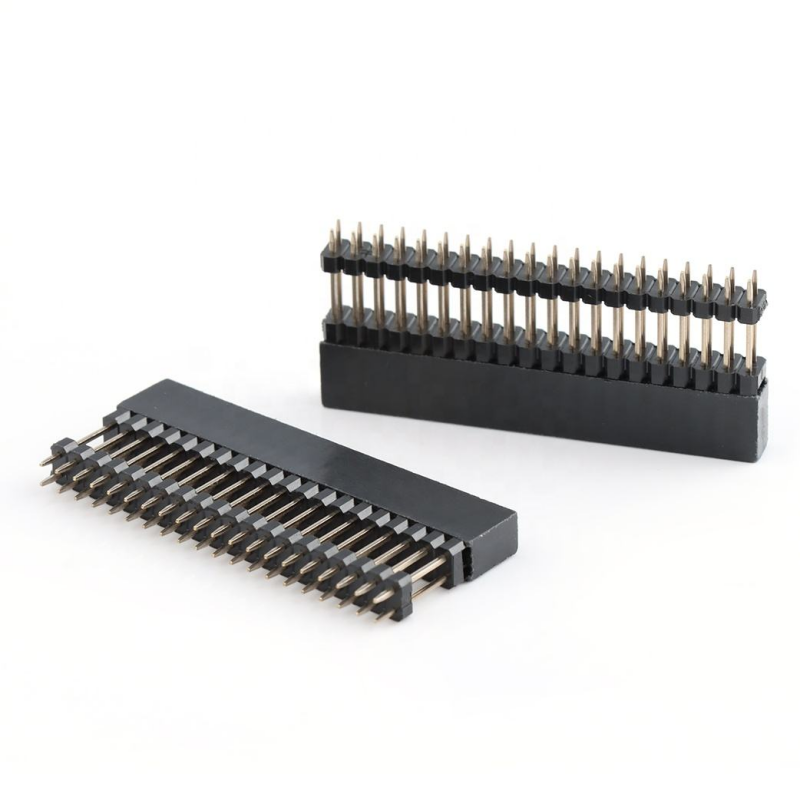

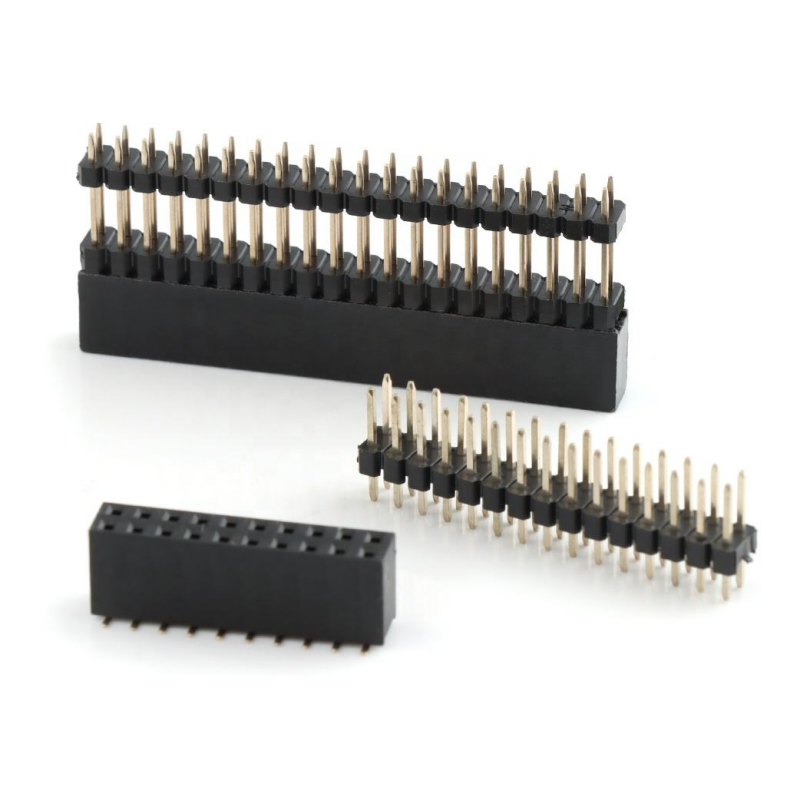

دو ردیف 2.54mm Pitch Pin Header Connector ارتفاع 220pin های مستقیم در حال جمع شدن 0.1 اینچ Pin Header زنانه

برجسته

• بدن انباشته شده بالا، فضای عمودی اضافی برای طرح انباشته شدن قطعات روی تخت
• استاندارد 2.54 میلی متر (0.1 ") پیچ دو ردیف 2 × 20P، کاملا سازگار با جریان اصلی 0.1 اینچ سر قلم مرد
• طراحی عمودی مستقیم سوراخ، نگه داشتن مکانیکی قوی برای اتصال مکرر
• عایق ضد شعله UL94-V-0، مطابق با RoHS، از گزینه های قلع / پوشش طلا انتخاب شده پشتیبانی می کند
• ارتفاع انباشت قابل تنظیم، طول پین و ضخامت پوشش برای پروژه های صنعتی و نمونه سازی

در حالی که سر قلم (که اغلب PH یا سر قلم نامیده می شود) از نظر تعریف مرد است,معادلات زنانه نیز بسیار رایج هستند، و ما به آنها به عنوان عنوان عنوان زنانه (FH) یا اتصال دهنده های عنوان اشاره می کنیم.
صدا:1.27mm/2.0mm/2.54mm
مواد: مواد عایق: PA6T/PBT
مواد تماس: مس/فوسفور برنز
شکل: منحنی/راست
پین:2-40Pin

توضیحات محصول

پارامترهای مکانیکی عمومی

ویژگی های مواد و الکتریکی

راهنمای محیط زیست و جوش

ویژگی های محصول

1. دو ردیف 2 × 20P (40 تماس) ، 2.54 میلی متر / 0.1 اینچ پیچ استاندارد، قابل همکاری با off-the-shelf 0.1
2. پوشش عایق بالا، افزایش فاصله انباشت برای جلوگیری از برخورد قطعات بین PCB های انباشته شده
3. ساخت سوراخ عمودی مستقیم؛ موقعیت پایدار در هنگام جوش موج
4. سوکت های تماس زنانه پرتاب شده با بهار، نیروی گیرنده ثابت برای جلوگیری از اتصال متناوب
5. پوشش سیاه PA6T / PBT، مقاومت در برابر آتش UL94-V-0، طیف گسترده ای از دمای عملیاتی
6. گزینه های متعدد پوشش: قلع خالص، فلش طلایی انتخابی بر پایه نیکل برای الزامات مختلف چرخه عمر
7. مطابق با RoHS و REACH، در دسترس برای تنظیم ابعاد OEM (طول پین، ارتفاع انباشت، تعداد پین)

مزیت محصول

1. مزیت بالا در انباشت: مشکل تداخل را هنگام نصب اجزای بلند بر روی PCB های همپوشانی حل می کند؛ نیازی به تغییر طرح PCB نیست.
2. قابل تعویض: تحمل دقیق ابعاد 2.54 میلی متری، به طور مستقیم با سر های 0.1 اینچ نر از فروشندگان اصلی مطابقت دارد.
3. قابلیت اطمینان مکانیکی: جوش از طریق سوراخ مقاومت کششی بسیار قوی تر از سر SMT را فراهم می کند ، مناسب برای دستگاه های تحت شوک و ارتعاش.
4. راه حل پوشش انعطاف پذیر هزینه: طلا انتخاب شده فقط در ناحیه تماس جفت گیری، زندگی و هزینه BOM را به جای پوشش طلا گران قیمت تمام سطح، متعادل می کند.
5. انعطاف پذیری مهندسی: پشتیبانی از تغییر در ارتفاع انباشت، طول دم پین و تعداد پین برای سازگاری سریع پروژه.

درخواست

• پنل های کنترل جاسازی شده و ماژول های کنترل کننده صنعتی
• دروازه اینترنت اشیا، واحدهای جذب سنسور
• محافظهای گسترش کامپیوترهای تک صفحه ای، پلتفرم های توسعه نمونه اولیه
• تجهیزات اتوماسیون، ابزار آزمایش و اندازه گیری
• لوازم الکترونیکی مصرف کننده، ماژول های ذخیره برق
• تجهیزات کمکی پزشکی، تخته های محیطی ارتباطی

گزینه های سفارشی سازی

1. بخش جفت گیری را تأیید کنید: باید با 2.54 میلی متر پیچ دو ردیف سر فلش نر مطابقت داشته باشد؛ اندازه مربع فلش و عمق جفت گیری را بررسی کنید.
2. برنامه ریزی ارتفاع انبار: بالاترین جزء را در PCB پایین اندازه گیری کنید، ارتفاع مناسب خانه را برای جلوگیری از برخورد فیزیکی انتخاب کنید.
3. نصب: این نوع سوراخ است؛ اطمینان حاصل کنید که ردپای PCB با طرح پد سوراخ مطابقت دارد. برای خطوط مونتاژ SMT استفاده نکنید.
4. انتخاب پوشش: پوشش قلع برای اتصالات ایستاتیک با چرخه کم جفت گیری؛ طلا انتخابی برای محیط صنعتی کثیف یا مرطوب.
5. کاهش جریان: کاهش جریان در هر پین تحت سیگنال چند ضخامت بالا و کاربرد ترکیبی قدرت.
6. درخواست سفارشی: اگر استاندارد 2 × 20 مناسب نباشد، ما می توانیم انواع دیگر تعداد پین را برش دهیم یا قالب دهیم.
