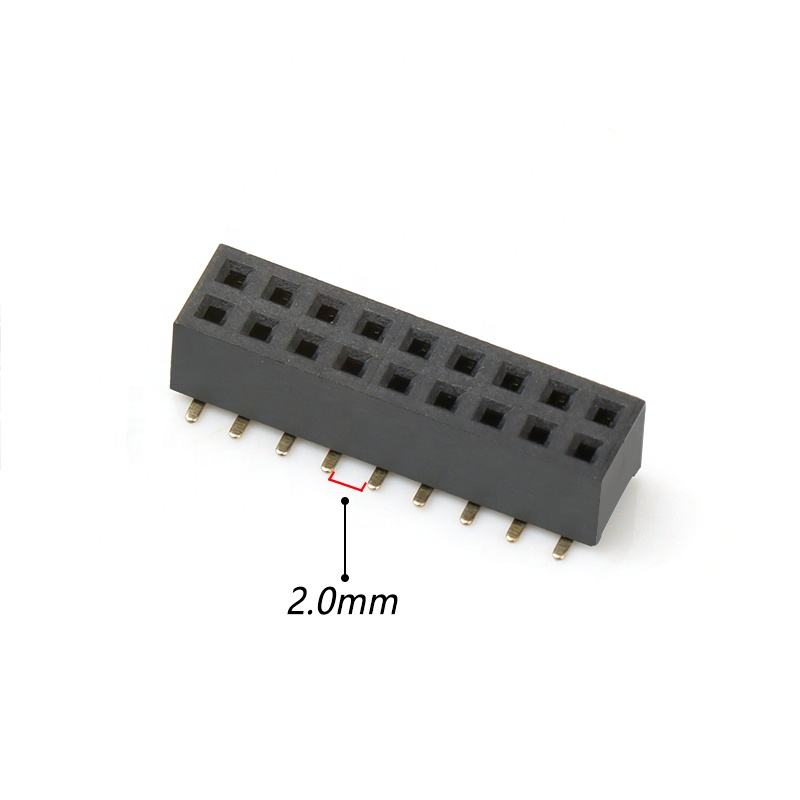

2.0mm Pitch Female Pin Header SMT 2*9pin Double Rows Pin Header Connector.......

برجسته

• 2.0mm pitch، دو ردیف 2 × 9Pin SMT سطح نصب طراحی، ذخیره PCB زیر اثر در برابر 2.54mm همتایان
• محفظه PA6T با دمای بالا، سازگار با خطوط مونتاژ رفلایت رفلایت استاندارد

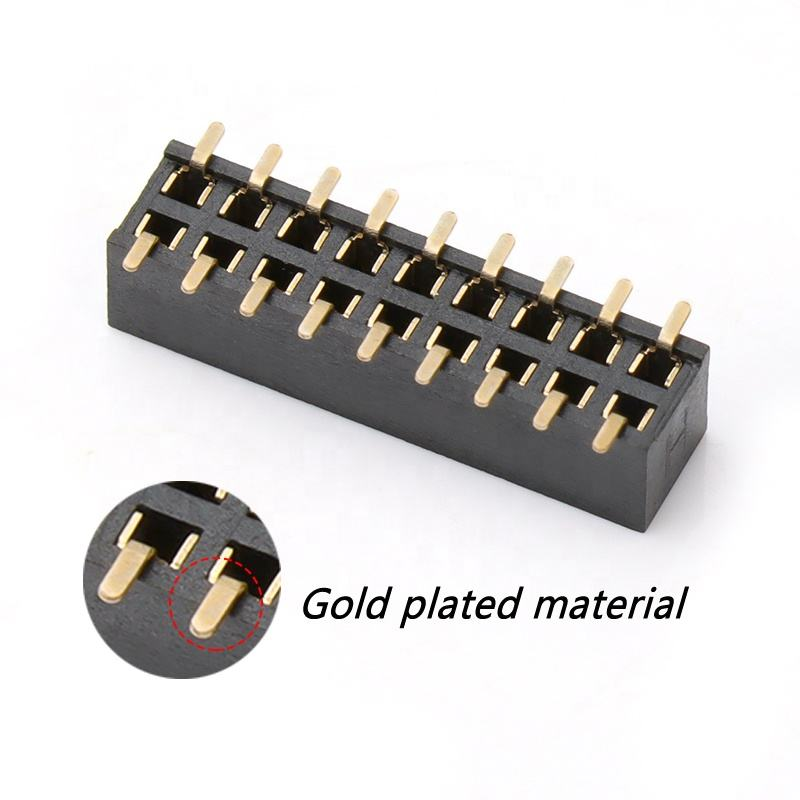

• تماس های فسفر برنز، پوشش فلش طلایی اختیاری، سیگنال پایدار و مقاومت تماس کم
• اثرات استاندارد، جایگزینی برای معادلات صنعت اصلی
• مطابقت با RoHS و REACH؛ بسته بندی سینی برای تولید انبوه SMT در حجم بالا

در حالی که سر قلم (که اغلب PH نامیده می شود) ، در حالی که سر قلم (که اغلب PH نامیده می شود) ، در حالی که سر قلم (که اغلب PH نامیده می شود) ، در حالی که سر قلم (که اغلب PH نامیده می شود) ، در حالی که سر قلم (که اغلب PH نامیده می شود) ، در حالی که سر قلم (که اغلب PH نامیده می شود) ، در حالی که سر قلم (که اغلب PH نامیده می شود) ، در حالی که سر قلم (که اغلب PH نامیده می شود) ، در حالی که سر قلم (که اغلب PH نامیده می شود) ، در حالی که سر قلم (که اغلب PH نامیده می شود) ، در حالی که سر قلم (که اغلب PH نامیده می شود) ، در حالی که سر قلم (که اغلب PH نامیده می شود) ، در حالی که سر قلم (که اغلب PH نامیده می شود) ، در حالی که سر قلم (که اغلب PH نامیده می شود) ، در حالی که سر قلم (که معمولاً به عنوان سر قلم) ، در حالی که سر قلم) ، در حالی که سر قلم (که به عنوان سر قلم) ، در حالی که سر قلم) ، در حالی که سر قلم (که به عنوان سر قلم) ، در حالی که دریا سرپوش ها) به طور تعریف مرد هستند.، معادلات زنانه نیز بسیار شایع هستند و ما به آنها به عنوان سر زنان (FH) یا اتصال سر اشاره می کنیم.
صدا:1.27mm/2.0mm/2.54mm
مواد: مواد عایق: PA6T/PBT
مواد تماس: مس/فوسفور برنز
شکل: منحنی/راست
پین:2-40Pin
ارتفاع:8.5 mm/9.5 mm/10.5 mm/11.5 mm

توضیحات محصول

پارامترهای مکانیکی عمومی

ویژگی های مواد و الکتریکی

راهنمای محیط زیست و جوش

ویژگی های محصول

1. پیکربندی دو ردیف 2×9Pin، 18 موقعیت تماس کلی برای انتقال سیگنال چند کانال
2. پروفایل نصب سطح SMT، متناسب با مونتاژ بازپرداخت خودکار؛ بدون نیاز به حفاری PTH
3. عایق UL94V-0 PA6T با دمای بالا، مقاومت در برابر تغییر گرما در طول فرآیند جریان مجدد
4. پایانه های تماس فسفر-برنز عملکرد خوبی برای چرخه های جفت گیری مکرر دارند
5. گزینه های انعطاف پذیر پوشش: فلش طلا / قلع بر روی نیکل برای تعادل هزینه و مقاومت در برابر خوردگی
6. الگوی استاندارد زمین PCB، واردات آسان کتابخانه برای Altium، KiCad، Cadence
7. رنگ کوره سیاه؛ بسته بندی سینی برای تولید سریع SMT
8. مطابق با RoHS و REACH برای دسترسی به بازار جهانی

مزیت محصول

1. طرح صرفه جویی در فضا: 2.0mm پیچ کاهش PCB مساحت اشغال شده در مقایسه با سنتی 2.54mm سر، ایده آل برای فشرده افزوده سخت افزار.
2. مناسب برای تولید انبوه: طراحی SMT با سینی بسته بندی شده به طور یکپارچه با ماشین های pick-and-place کار می کند، کاهش هزینه کار مونتاژ.
3. عملکرد قابل اعتماد تماس: ترمینال های فسفر برنزی پس از اتصال مکرر، نیروی بهار پایدار را حفظ می کنند و از نقص های سیگنال متناوب جلوگیری می کنند.
4. آسان بودن مهندسی: زیر اثر استاندارد، کتابخانه PCB آماده استفاده، چرخه اعتباربخشی سخت افزار را کوتاه می کند.
5. پوشش انعطاف پذیر هزینه: پوشش قلع را برای کاربردهای عمومی سیگنال انتخاب کنید؛ پوشش طلا برای محیط های کاری ارتعاش / رطوبت بالا.
6. قابل تعویض: پیچ به پیچ سازگار با قطعات معادل بازار اصلی، پشتیبانی از جایگزینی BOM بدون طراحی مجدد.

درخواست

• برد های کنترل جاسازی شده و ماژول های دروازه IoT
• دستگاه های سنسور و جمع آوری داده های صنعتی
• تجهیزات کنترل کمکی پزشکی
• کنترل کننده خانه هوشمند PCBA
• صفحه های رابط لابراتوار LCD / صفحه نمایش
• اتصال داخلی دستگاه آزمایش و اندازه گیری
• مجموعه های الکترونیکی غیر ایمنی خودروهای داخلی

گزینه های سفارشی سازی

1. ارتفاع را تایید کنید: به شدت سر نر جفت گیری 2.0mm را انتخاب کنید؛ مخلوط کردن با ارتفاع 2.54mm باعث آسیب به مونتاژ می شود.
2. نوع نصب: این نسخه SMT را انتخاب کنید اگر پروژه شما نیاز به پردازش کامل SMT داشته باشد؛ اگر جوش دستی غالب باشد، نوع سوراخ را انتخاب کنید.
3. انتخاب پوشش:
   • قلع نیکل: برای مدارهای سیگنال رطوبت عادی داخلی، مقرون به صرفه.
   • پوشش فلش طلا: برای سناریوهای کار در فضای باز، ارتعاش شدید یا رطوبت بالا.
4. یادآوری حرارتی: طراحی پد PCB باید از الگوی توصیه شده ما پیروی کند؛ از کوتاه شدن پد در هنگام جریان مجدد اجتناب کنید.
5. محدوده جریان: هر پین حداکثر 2A؛ برای حلقه های تغذیه قدرت سنگین بیش از پارامترهای نامی استفاده نکنید.
6. چک جفت گیری: بررسی کل 18 پین (2 × 9) نیاز؛ با ما تماس بگیرید برای سفارشی سازی اگر شما نیاز به تعداد پین دیگر.
