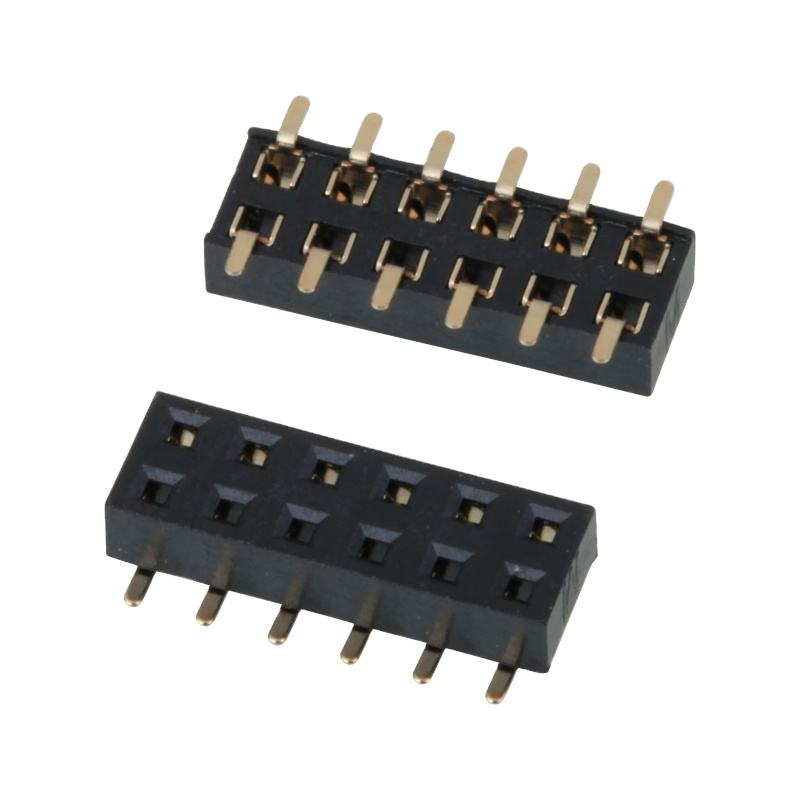

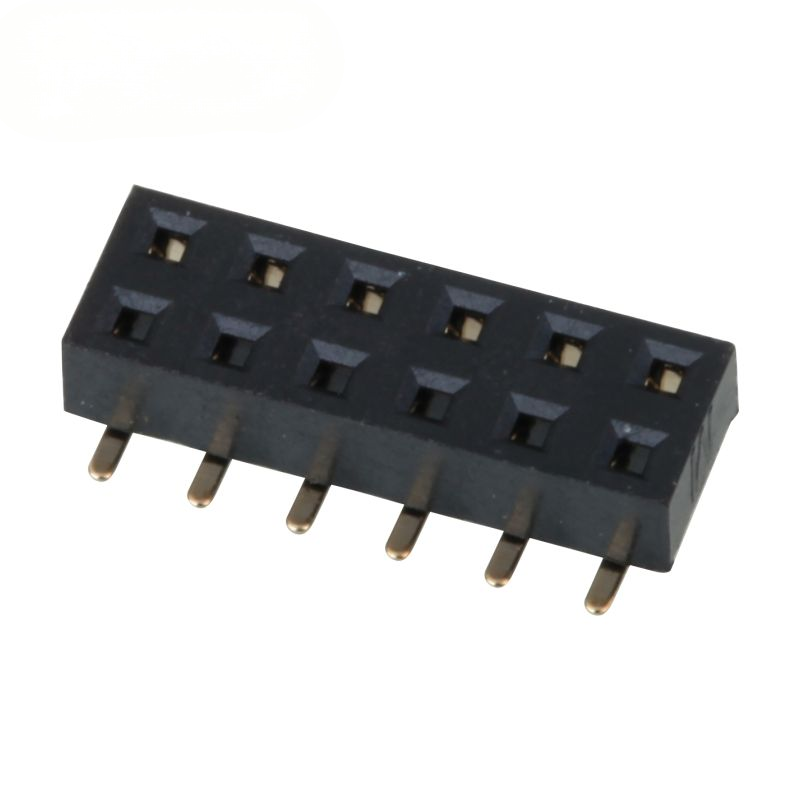

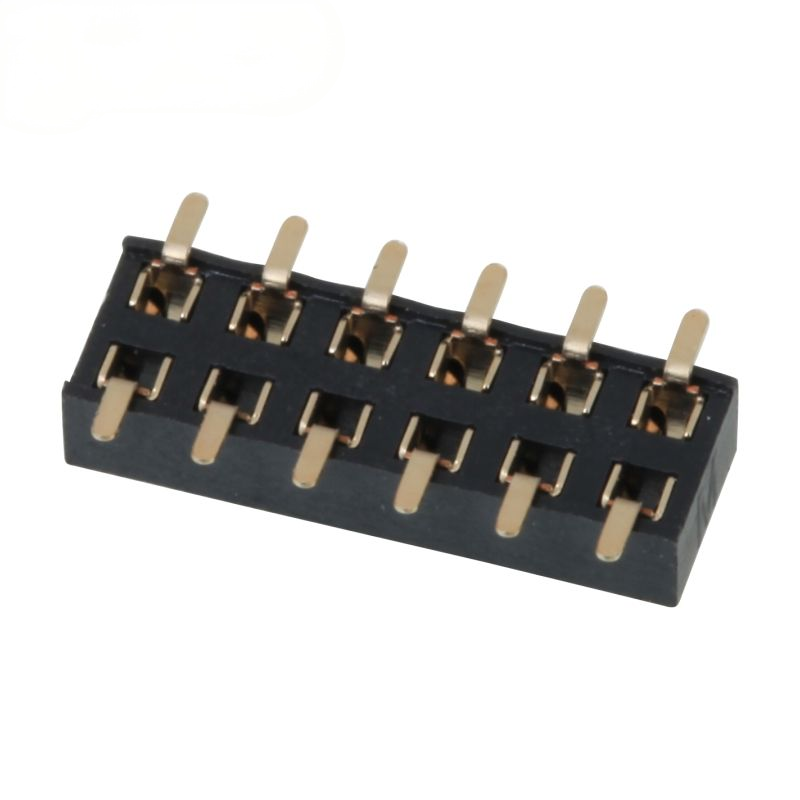

SMD 2.0mm Connector Female Header دو ردیف پایین ورودی طلایی پین زنانه

هدر زن SMD 2.0 میلی متری، ردیف دوگانه، ورودی پایین، پین آبکاری شده با طلا

نکات برجسته

• طراحی SMT ردیف دوگانه با ورودی پایین، فضای PCB سمت بالا را ذخیره می کند و برای چیدمان فشرده برد روی هم ایده آل است.
• گام 2.0 میلی متر، تعادل بین کاهش ردپا و استحکام مکانیکی در مقابل استاندارد 2.54 میلی متر
• پین های تماس آبکاری شده با طلا: مقاومت تماس کم، ضد اکسیداسیون، انتقال سیگنال پایدار برای عملیات طولانی مدت
• محفظه PA6T با دمای بالا UL94V-0، از لحیم کاری مجدد پشتیبانی می کند، بسته بندی نوار و قرقره برای خطوط مونتاژ خودکار
• سفارشی سازی گسترده تعداد پین: 2x2 تا 2x40 موقعیت، ارتفاع پین OEM و ضخامت آبکاری موجود است
• مطابق با RoHS / REACH، الزامات جهانی الکترونیک صنعتی را برآورده می کند

توضیحات محصول

پارامترهای مکانیکی عمومی

مشخصات مواد و الکتریکی

راهنمای محیط و لحیم کاری

ویژگی های محصول

1. پایانه های SMT Gull-wing با ورودی پایین؛ بدون پین در بالای عایق، از تداخل قطعات در لایه بالای PCB جلوگیری می کند
2. چیدمان ردیف دوگانه، گام 2.0 میلی متر، تعداد پین قابل تنظیم از 2x2 تا 2x40 موقعیت
3. تماس: پایه آلیاژ برنج با آبکاری طلا روی نیکل؛ ضخامت طلای قابل تنظیم (3 میکرو اینچ ~ 30 میکرو اینچ)
4. محفظه: ترموپلاستیک PA6T با دمای بالا، مقاوم در برابر شعله UL94V-0، رنگ مشکی، مقاوم در برابر شوک حرارتی لحیم کاری مجدد
5. بسته بندی نوار و قرقره استاندارد؛ بسته بندی لوله ای اختیاری برای نمونه اولیه و تولید دسته کوچک
6. ثبات ابعادی دقیق؛ نیروی جفت گیری پایدار، خطر اتصال متناوب را پس از چرخه های اتصال و جدا کردن مکرر کاهش می دهد

مزیت محصول

1. ارزش منحصر به فرد SMT ورودی پایین: هیچ پینی بالاتر از محفظه بیرون نمی زند. طراحان می توانند قطعات حساس به ارتفاع را مستقیماً بالای ناحیه کانکتور قرار دهند و انعطاف پذیری چیدمان PCB فشرده روی هم را در مقایسه با هدرهای SMT ورودی بالا عمودی به طور قابل توجهی بهبود می بخشد.
2. تماس های آبکاری شده با طلا از اکسیداسیون جلوگیری می کنند؛ تحت محیط های صنعتی مرطوب به طور قابل اعتماد عمل می کند و نرخ خرابی میدانی مدارهای سیگنال را کاهش می دهد.
3. محفظه دمای بالای PA6T خطر ذوب شدن/تغییر شکل در طول لحیم کاری مجدد بدون سرب را از بین می برد، با خطوط تولید استاندارد SMT سازگار است، نیازی به تنظیم فرآیند خاصی نیست.
4. محدوده تعداد پین گسترده + ضخامت آبکاری قابل تنظیم، از تحقیق و توسعه نمونه اولیه و پروژه های OEM با حجم بالا پشتیبانی می کند.
5. نیروی جفت گیری پایدار: نه خیلی شل که باعث تماس ضعیف شود و نه خیلی سفت که باعث دشواری مونتاژ شود.
6. بازرسی ابعادی خروجی دقیق، ردپای سازگار؛ ایجاد کتابخانه ردپای آسان برای طراحی PCB شما.

کاربرد

• برد کنترل صنعتی و ماژول های گیت وی IoT
• محاسبات تعبیه شده، اتصال کمکی تک بردی
• سخت افزار خانه هوشمند، ماژول های سنسور
• تجهیزات الکترونیکی کمکی پزشکی
• سخت افزار شبکه جانبی
• مونتاژهای الکترونیکی غیر ایمنی داخلی خودرو
• لوازم الکترونیکی مصرفی، ماژول های جانبی نمایشگر

گزینه های سفارشی سازی

1. تعداد پین را تأیید کنید: موقعیت های ردیف دوگانه (2xN) را بر اساس کمیت کانال سیگنال/قدرت خود انتخاب کنید.
2. جهت نصب: این را انتخاب کنیدSMT ورودی پایینزمانی که به بیرون زدگی صفر پین در سمت بالای PCB نیاز دارید؛ اگر به لحیم کاری از طریق سوراخ نیاز دارید، انتخاب نکنید.
3. الزامات آبکاری:
   • دستگاه مصرفی سیگنال / داخلی: فلش طلا (3 میکرو اینچ ~ 6 میکرو اینچ) برای تعادل هزینه
   • محیط صنعتی با رطوبت بالا: ضخامت طلای بالاتر ≥ 10 میکرو اینچ را انتخاب کنید
4. شرایط لحیم کاری مجدد: پروفایل لحیم کاری ما را دنبال کنید؛ از حداکثر دمای 245 درجه سانتیگراد تجاوز نکنید.
5. جفت جفت گیری: باید با هدر پین نر استاندارد 2.0 میلی متری مطابقت داشته باشد؛ ارتفاع جفت گیری مکانیکی را قبل از سفارش انبوه تأیید کنید.
6. بسته بندی: نوار و قرقره را برای SMT خودکار انتخاب کنید؛ لوله برای نمونه سازی آزمایشگاهی.
