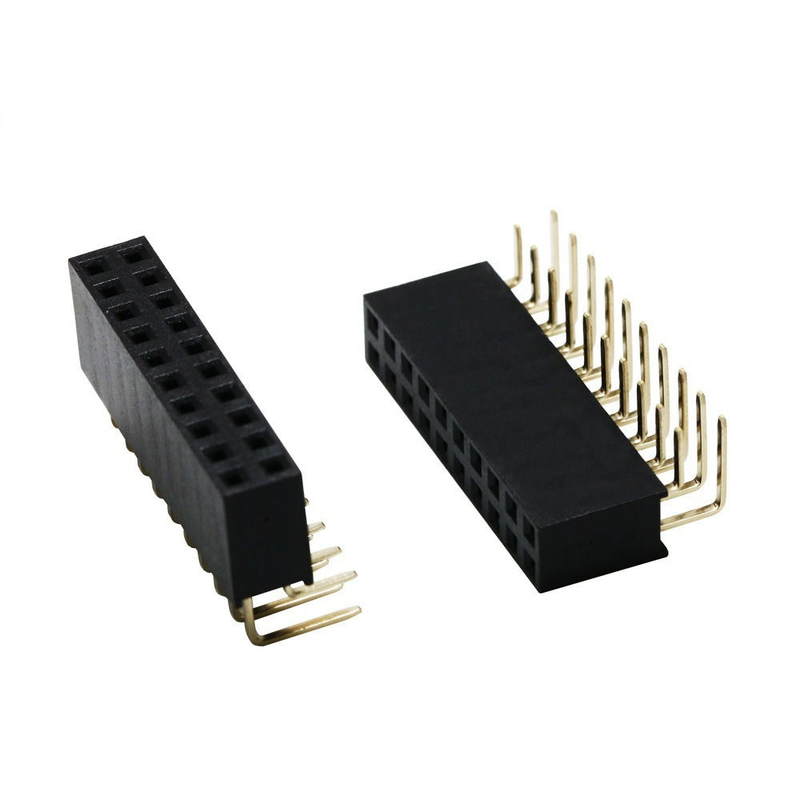

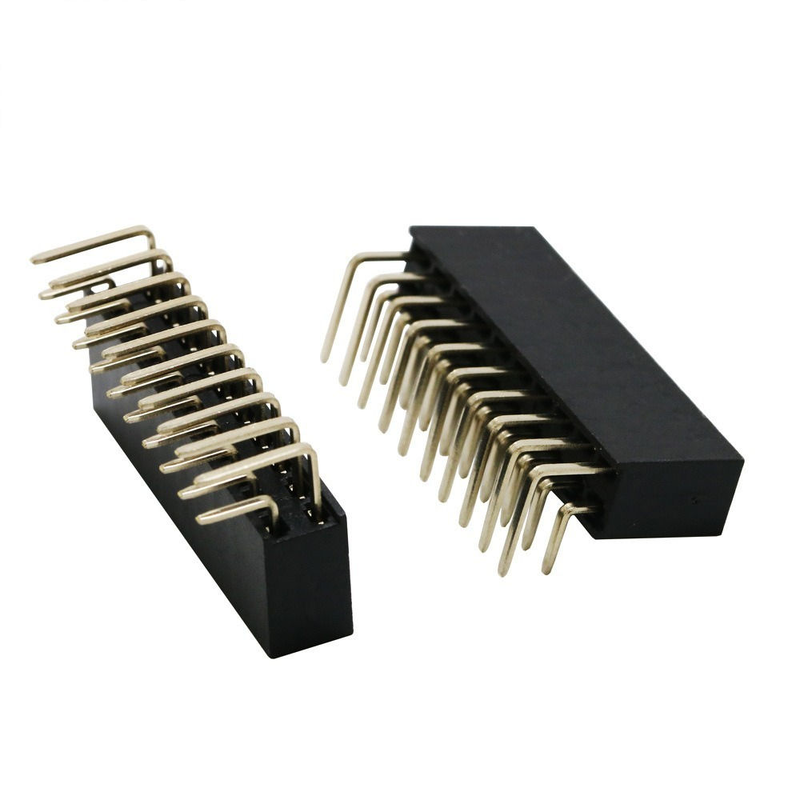

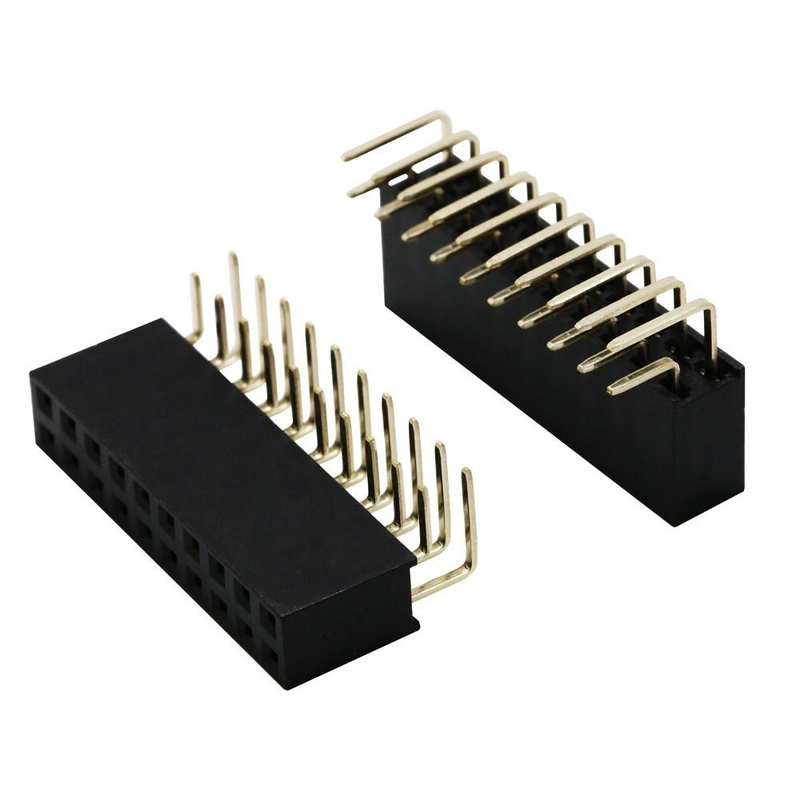

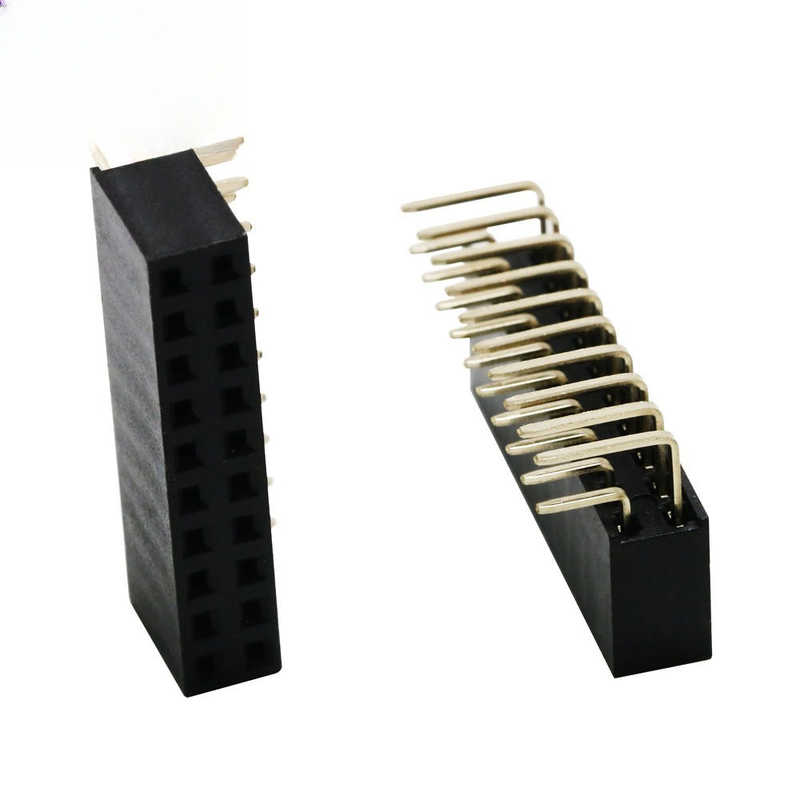

2X10P 20P Double Row Bent Female Header Pitch 2.54mm Pin PBT مواد فوسفوری برنز تماس ها

2X10P 20P Double Row Bent Female Header Pitch 2.54mm Pin PBT مواد فوسفوری برنز تماس ها

برجسته

• 2‐row 20‐position right‐angle bent female header, industry‐standard 2.54 mm (0.100") pitch, drop‐in compatible with mainstream 2.54 mm male pin headers در حال حاضر در حال استفاده از این نرم افزار است.
• Phosphor‐bronze dual‐beam contacts: stable spring force, low contact resistance, long mating‐cycle life, superior to ordinary brass contacts under vibration & temperature cycling تماس های دو لوله برنزی فاسفوری: مقاومت پایین تماس با فوسفور
• UL94‐V0 flame‐retardant black PBT insulator, good heat‐resistance for wave‐soldering process, less housing deformation during mass production assembly از طریق یک سیستم ضد شعله ای از نوع PBT، مقاومت گرما خوب برای فرآیند سولدر کردن موج، تغییر شکل مسکن کمتر در طول تولید انبوه
• Right‐angle bent termination for horizontal PCB‐to‐PCB / board‐to‐cable routing, saves vertical enclosure space; customizable plating & pin count for OEM projects (تکثیر قطب های دو طرفه را برای PCB به PCB)
• RoHS & REACH compliant, stable batch consistency, supports small‐batch prototype & high‐volume manufacturing orders (توافق با RoHS و REACH، ثبات بسته های پایدار، پشتیبانی از نمونه اولیه دسته کوچک و سفارشات تولید حجم بالا)

توضیحات محصول

پارامترهای مکانیکی عمومی

ویژگی های مواد و الکتریکی

راهنمای محیط زیست و جوش

ویژگی های محصول

1. Double‐row 2×10P (total 20‐pin), 2.54 mm pitch, right‐angle bent through‐hole termination for horizontal assembly دو خط 2×10P (total 20‐pin), 2.54 mm pitch, right‐angle bent through‐hole termination برای مونتاژ افقی
2. Phosphor‐bronze dual‐beam contact structure، maintains reliable contact pressure under shock & vibration scenarios ساختار تماس دو شعاعی فوسفوری برنز، فشار تماس قابل اعتماد را تحت سناریوهای شوک و ارتعاش حفظ می کند
3. PBT insulator UL94‐V0 rated, excellent thermal stability against soldering heat, anti‐crack under temperature swing از جمله موشک های ضدآفتاب، موشک های ضدآفتاب، موشک های ضدآفتاب، موشک های ضدآفتاب، موشک های ضدآفتاب، موشک های ضدآفتاب
4. Multiple plating options: tin‐over‐nickel for general signal; gold‐flash over nickel for high‐reliability / humid‐environment برنامه های کاربردی
5. استاندارد 0.64 mm square pin mating interface, interoperable with global mainstream.
6. RoHS-compliant, customizable pin counts, plating thickness, locating pegs upon customer drawing requirements (مطابق با رو اچ اس، تعداد پین های سفارشی، ضخامت پوشش، مکان گذاری پیگ ها بر اساس الزامات طراحی مشتری)

مزیت محصول

1. تماس قابل اعتماد ارتقاء: Phosphor‐bronze spring contacts vs ordinary brass, better stress‐relaxation resistance; contact spring force stays consistent after repeated plug‐ins: تماس با فوسفور برنزی در مقابل برنزی معمولی، مقاومت بهتر در برابر استرس دارد.خطر شکست سیگنال متناوب در تجهیزات لرزش را کاهش می دهد.
2. خانه های سازگار با مجلس: مواد PBT resist high wave‐soldering temperature; low housing deformation rate during mass production, lower PCB rework rate compared with cheap nylon alternatives: مواد PBT در برابر دمای موج های بالا مقاومت می کنند؛ میزان تغییر شکل مسکن کم در طول تولید انبوه، نرخ بازکاری PCB پایین تر در مقایسه با جایگزین های نایلون ارزان است.
3. فضای ذخیره سازی: طراحی خم شده با زاویه راست، اتصال افقی را تحقق می بخشد، ایده آل برای دستگاه هایی با ارتفاع داخلی عمودی محدود؛ طراحی ساختار مکانیکی انعطاف پذیر برای محفظه شما.
4. سازگاری نام تجاری: به طور کامل با 2.54 mm مرد سر صنعت استاندارد مطابقت دارد؛ هیچ تعدیلی اضافی در هنگام جایگزینی سایر معادلات برند لازم نیست.
5. شرایط تجاری انعطاف پذیر: پشتیبانی از نمونه اولیه با MOQ کوچک، بهینه سازی هزینه حجم جمعی؛ ضخامت پوشش، مکان بندی پیگ، و تغییر تعداد پین در دسترس برای پروژه های سفارشی.

درخواست

• تخته های کنترل صنعتی، ماژول های محیطی PLC، انتقال سیگنال سنسور
• سخت افزار اینترنت اشیا، دروازه ها، تخته های توسعه ی جاسازی شده
• دستگاه های هوشمند خانگی، کنترل خانگی PCBA
• تجهیزات تست و اندازه گیری، اتصال سیگنال داخلی ابزار
• الکترونیک کمکی خودرو، اتصال سیگنال ماژول برق
• Medical non‐critical signal PCBA, robotics control sub‐boards (برنامه های کنترل رباتیک)

گزینه های سفارشی سازی

1. جهت نصب را تایید کنید:نوع 90 درجه خم شده از زاویه راست; select straight‐type if vertical top‐entry mating is required. اگر جفت گیری بالای عمودی مورد نیاز باشد، straight‐type را انتخاب کنید.
2. Verify mating partner: must pair with standard 2.54 mm square‐pin male header (0.64 mm pin size) تایید شریک جفت گیری: باید با هدر مرد مربع ۲٫۵۴ میلی متری جفت گیری کند.
3. انتخاب پوشش:
   • Tin‐nickel: cost‐effective for general indoor signal applications (تین نیکل: هزینه مؤثر برای کاربردهای سیگنال داخلی عمومی)
   • Gold‐nickel plating: select for high‐humidity, vibration environment or long‐life‐expectancy equipment فلزات فلزات فلزات فلزات فلزات فلزات فلزات فلزات فلزات فلزات
4. PCB note: design through‐hole pad matching bent pin footprint; keep soldering temperature & time within specified range to avoid PBT melting. یادداشت PCB: طراحی یک پد از طریق حفره که با ردپای پیچ خم شده مطابقت دارد؛ keep soldering temperature & time within specified range to avoid PBT melting.
5. اگر شما نیاز به پیگ های مکان گذاری، تعداد پین خاص یا ضخامت پوشش سفارشی دارید، برای نقل قول به ما نقاشی خود را بفرستید.
