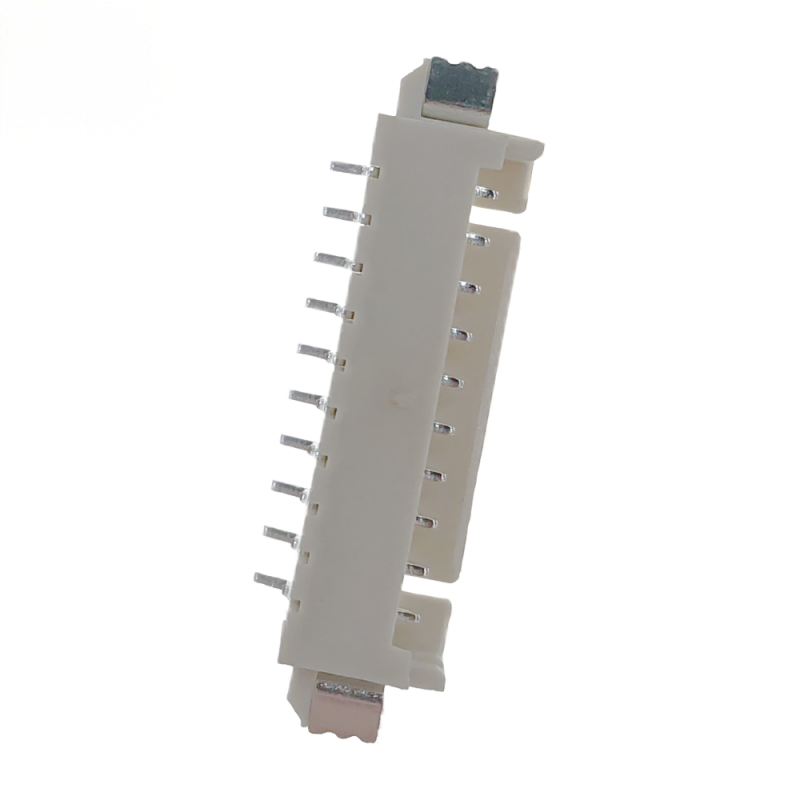

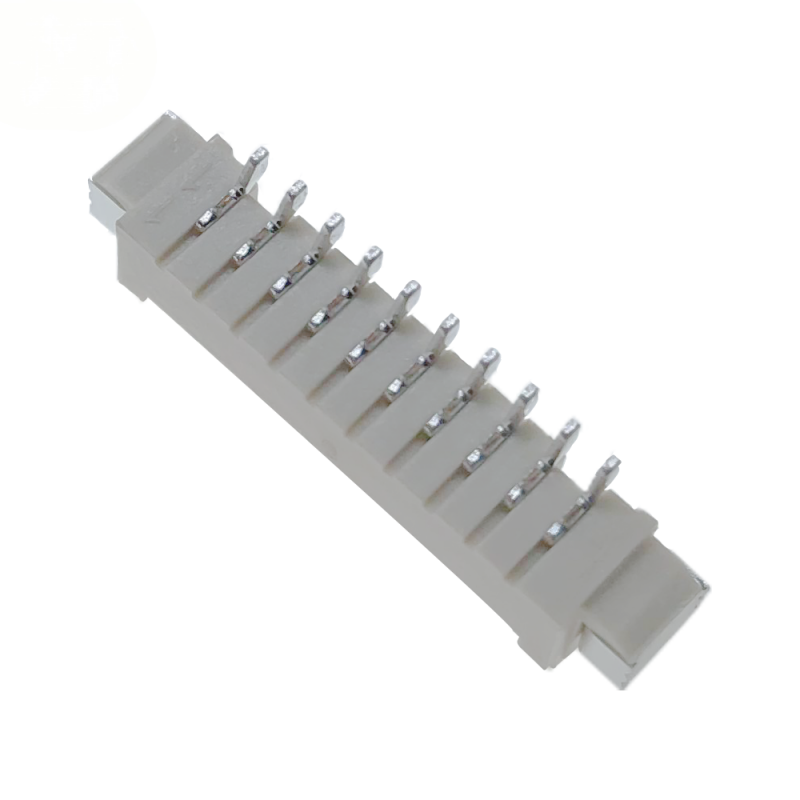

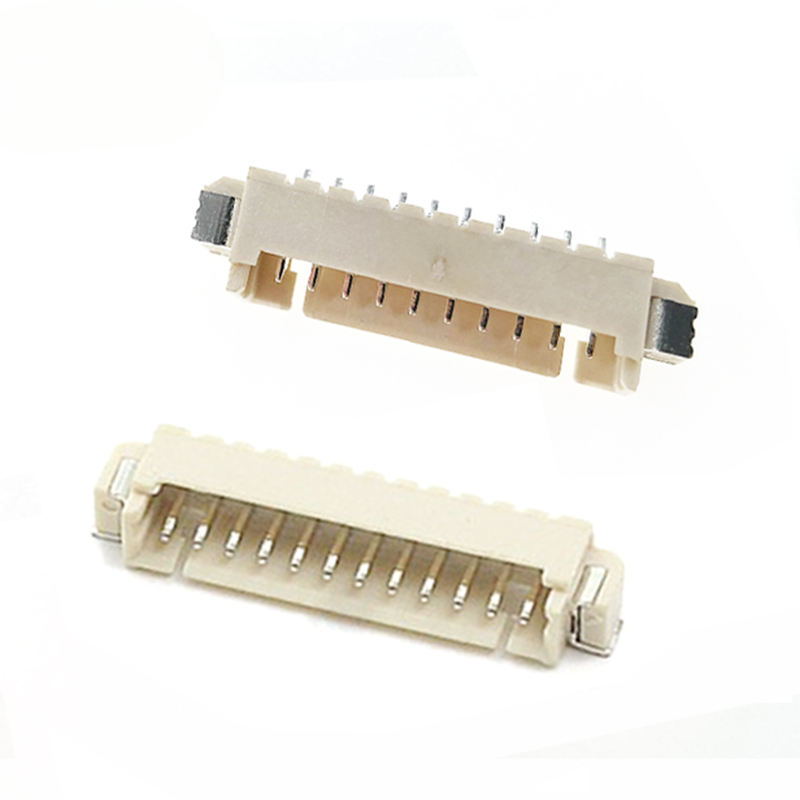

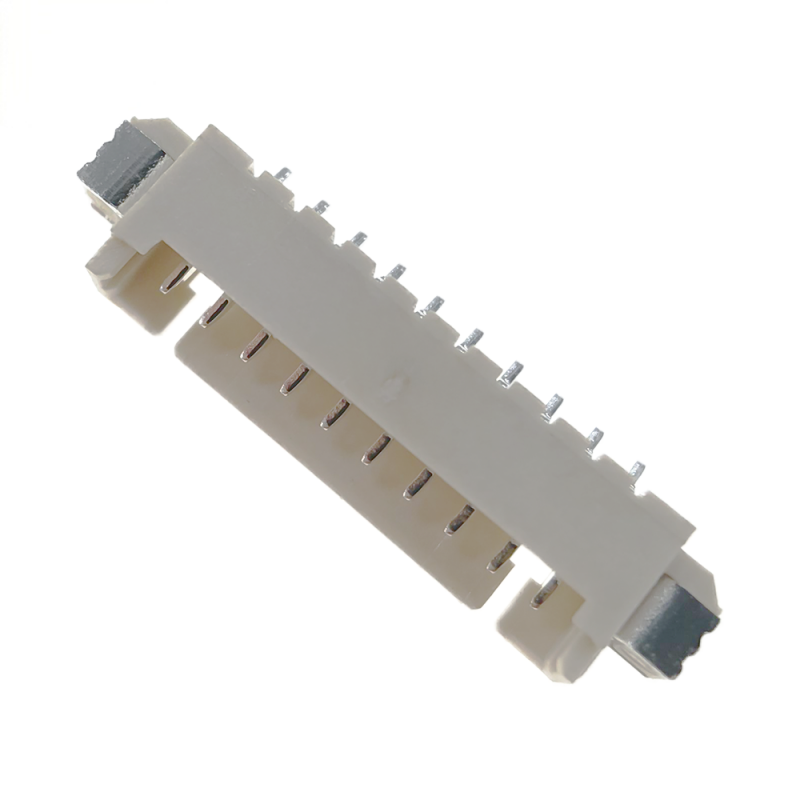

کانکتور ویفر SMT زاویه ۹۰ درجه با گام ۱.۲۵ میلی‌متر و روکش قلع برای کاربردهای سیم به برد PCB

• جهت‌گیری زاویه قائم ۹۰ درجه، اتصال از بغل، صرفه‌جویی در ارتفاع فضای عمودی برد PCB
• ترمینال‌های SMT بال‌مرغابی + دو پایه نگهدارنده لحیم: مقاومت در برابر جابجایی تحت لرزش و حرارت رفلو
• دارای زبانه قطبی‌سازی داخلی جهت جلوگیری از آسیب ناشی از اتصال برعکس به پین‌ها و دسته‌سیم
• عایق مقاوم در برابر حرارت بالا، با تحمل پروفایل حرارتی استاندارد رفلو SMT
• گام استاندارد ۱.۲۵ میلی‌متر، تلورانس موقعیت پین‌ها با کنترل دقیق برای عملکرد اتصال یکنواخت
• بسته‌بندی نوار و قرقره از مونتاژ کاملاً خودکار SMT پشتیبانی می‌کند؛ بدون نیاز به لحیم‌کاری دستی پایه‌دار (THT)
• گزینه‌های آبکاری: قلع استاندارد روی نیکل؛ طلای فلش برای نیاز به تعداد دفعات بالای اتصال / مقاومت در برابر اکسیداسیون
• سازگار با RoHS، گزینه بدون هالوژن (Halogen-free) بنا به درخواست قابل ارائه است

1. طراحی ضد جابجایی روی PCB: دو پایه نگه‌دارنده لحیم‌کاری، از شناور شدن یا انحراف در حین رفلو SMT با تیراژ بالا جلوگیری می‌کند؛ بسیاری از رقبا برای کاهش هزینه این ساختار نگهدارنده کامل را حذف می‌کنند.
2. کنترل دقیق هم‌سطحی (Co-planarity) پین‌ها: کاهش خطر قطعی متناوب پس از لحیم‌کاری، که برای دستگاه‌های فشرده IoT و پوشیدنی بسیار حیاتی است.
3. هندسه قطبی‌سازی واضح: زبانه فیزیکی مانع از جا زدن معکوس می‌شود؛ از خرابی‌های بازگشتی به دلیل خطای انسانی در مونتاژ جلوگیری می‌کند.
4. راهکار آبکاری انعطاف‌پذیر: قلع استاندارد برای تولید انبوه اقتصادی؛ طلای فلش برای محیط‌های کاری با ارتعاش یا رطوبت بالا.
5. تأمین پایدار برای تعداد پین‌های پرکاربرد ۲ تا ۱۰ پین: موجودی آماده برای تعداد پین‌های متداول؛ پشتیبانی از سفارش‌های تیراژ بالا با زمان تحویل کوتاه؛ جایگزین عملکردی برای سری ویفرهای ۱.۲۵ میلی‌متری برندهای معروف بدون نیاز به زمان‌های طولانی OEM.
6. پشتیبانی اسنادی: ارائه نقشه دوبعدی (2D)، پیشنهاد فوت‌پرینت PCB، گزارش تست جهت ارزیابی مهندسی و بررسی BOM.

• لوازم الکترونیکی مصرفی: لوازم خانگی کوچک، سنسورهای خانه هوشمند، گجت‌های پوشیدنی
• اینترنت اشیاء (IoT) و ماژول‌های هوشمند: ماژول‌های سنسور بی‌سیم، اتصالات سیگنال کمکی گیت‌وی
• تجهیزات پزشکی پرتابل: سیم‌کشی داخلی سیگنال ضعیف برای تجهیزات پزشکی قابل حمل
• کنترل صنعتی: ورودی/خروجی کمکی PLCهای کوچک، اتصالات داخلی سنسورها
• روشنایی و نمایشگر: ماژول درایور LED، سیم‌کشی سیگنال کمکی LCDهای کوچک
• تجهیزات اداری: پرینترهای کامپکت، اتصالات داخلی سیم به برد اسکنرها

1. تأیید تعداد پین: تعداد ۲-۴-۶-۸-۱۰ پین را با توجه به تعداد کانال‌های سیگنال / تغذیه خود انتخاب کنید.
2. تأیید نوع نصب: این مدل SMT زاویه قائم (Right-Angle) است، نه هدر پایه‌دار (TH) عمودی یا SMT عمودی. لطفاً پیش از طراحی PCB، فضای خالی ارتفاع محفظه را بررسی کنید.
3. انتخاب آبکاری:
   • قلع روی نیکل: کاربردهای ایستا عمومی در فضای بسته، بهینه‌شده از نظر هزینه.
   • طلای فلش: برای محیط‌های با رطوبت بالا، لرزش و چرخه‌های مکرر اتصال/جداسازی.
4. تطابق سیم: با ترمینال پرس‌شونده و پوسته سازگار ما مطابقت داده شود؛ ترکیب ترمینال‌های برندهای مختلف ممکن است باعث تماس نامناسب گردد.
5. فرآیند SMT: باید از پروفایل دمایی رفلو توصیه‌شده پیروی شود؛ دمای بیش از حدِ طولانی‌مدت به بدنه پلاستیکی آسیب می‌رساند.
6. استانداردها: در صورتی که برای مدارک نهایی CE / UL محصول خود به مستندات بدون هالوژن یا گواهی‌های خاص نیاز دارید، به ما اطلاع دهید.
7. ارزیابی نمونه: پیش از نهایی کردن BOM در تولید انبوه، برای بررسی اتصال و تطابق با PCB نمونه‌های مهندسی درخواست کنید.
