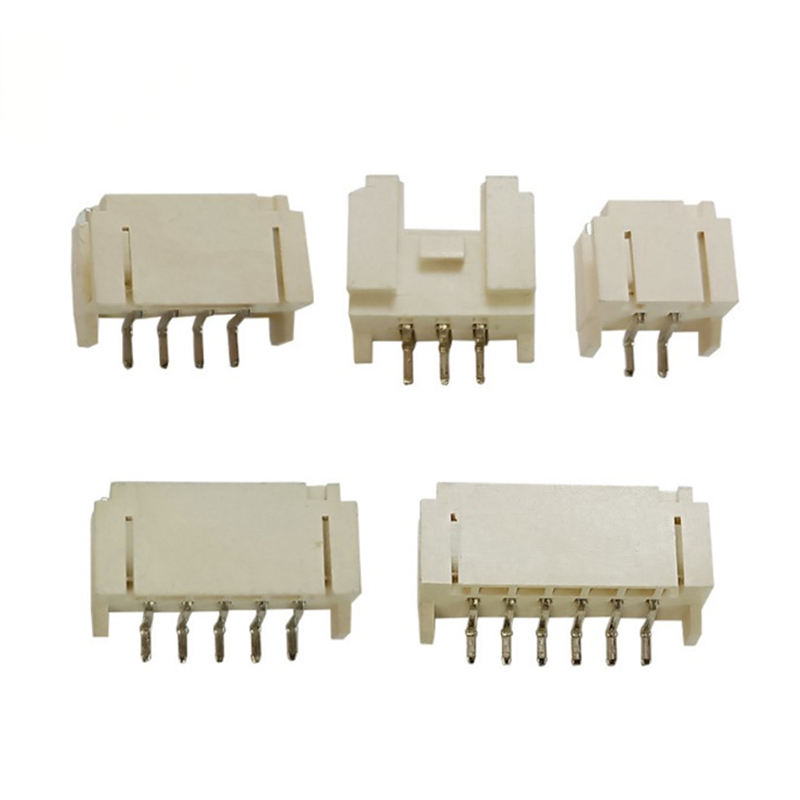

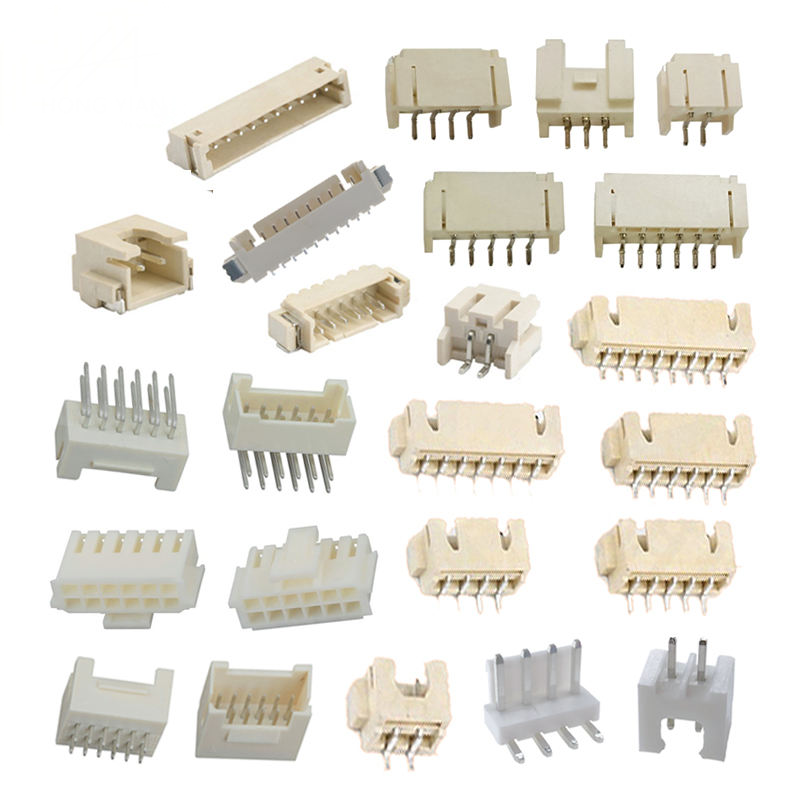

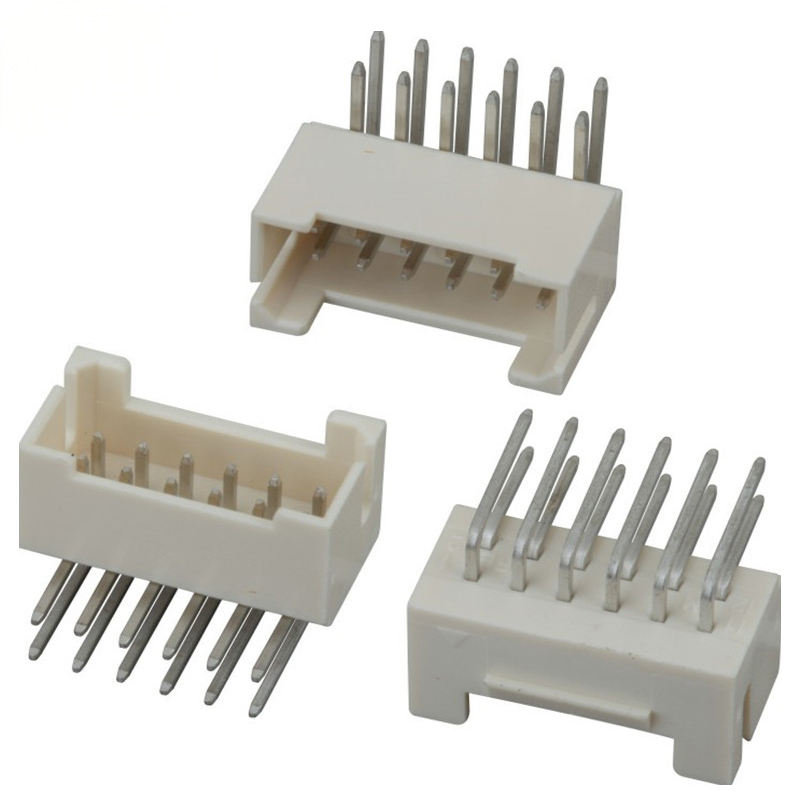

JST سازگار با سیم به تخته 1.25mm / XH 2.54mm / PH 2.0 Crimp عمودی و زاویه راست مرد Wafer خانه
نکات برجسته محصول
- پلتفرم چند ارتفاعی:1.25 میلی متر / PH2.0 میلی متر / XH2.54 میلی متر / 2510 2.54 میلی متر، drop-in سازگار با استانداردهای JST
- گزینه های نصب دوگانه:سرپوش های مردانه وفقی (راست) و زاویه راست (R/A 90°)، THT سوراخ برای مونتاژ PCB استاندارد
- سیستم کامل سبک کرمپ: سر صفحه PCB + پوشش پلاستیکی + پایانه های کرمپ، تعداد پین 2-20P یک ردیف
- مطابق با RoHS و REACH؛ مواد عایق UL94-V-0؛ تماس های فوسفوری برنزی که برای انتقال سیگنال و قدرت پایدار است
- بهینه سازی برای تولید انبوه: عملکرد پایدار، فشار فشار پایین، هزینه رقابتی در مقایسه با قطعات اصلی مارک
مشخصات فنی
پارامترهای مکانیکی عمومی
| ماده |
مشخصات |
| گند موجود |
1.25 میلی متر / PH2.0 میلی متر / XH2.54 میلی متر / 2510-2.54 میلی متر |
| تعداد پین ها |
2-20 موقعیت، یک ردیف |
| نوع نصب |
عمودی (راست 180°) ، زاویه راست (R/A 90°) ، THT از طریق سوراخ |
| چرخه های جفت گیری |
حداقل 300 چرخه |
| AWG سیم قابل استفاده |
AWG#30-#22 (بسته به نوع ارتفاع) |
| پشتیبانی ضخامت PCB |
1.6mm PCB استاندارد |
| ساختار قفل |
قفل مثبت اصطکاک |
ویژگی های مواد و الکتریکی
| ماده |
مشخصات |
| مواد تماس |
فوسفور برنز |
| پوشش تماس |
استاندارد مدفوع شده با قلع مات؛ فلش طلایی اختیاری |
| عایق خانه |
PA66، درجه حرارت شعله UL94-V-0 |
| جریان نامی (به هر پین) |
1.0A-3.0A با توجه به تغییرات تپش؛ در دمای محیط بالا |
| ولتاژ نامی |
250 ولت AC/DC |
| مقاومت تماس اولیه |
≤10 mΩ |
| مقاومت عایق |
≥1000 MΩ |
| مقاومت در برابر ولتاژ |
1000 ولت AC / 1 دقیقه، هیچ خرابی |
راهنمای محیط زیست و جوش
| ماده |
مشخصات |
| دمای کار |
-25°C ~ +85°C (از جمله دمای افزایش جریان) |
| فرآیند جوش |
پُر کردن موج برای سر های THT؛ پُر کردن استاندارد از طریق سوراخ |
| دمای پیشنهاد شده و زمان جوش |
حداکثر 260 درجه سانتیگراد، ≤5 ثانیه غوطه ور شدن |
| رعایت |
RoHS 20، REACH |
| وضعیت نگهداری |
خشکی در داخل، اجتناب از گاز های خوردنی، -10°C ~ +40°C |
ویژگی های محصول
- جهت گیری دوگانه: مستقیم عمودی برای سیم کشی ورودی بالا؛ زاویه راست R / A برای مسیر کابل ورودی جانبی، آزادی طرح PCB انعطاف پذیر
- موقعیت های تک ردیف 2-20، تحمل متناوب پیچ پین ± 0.05 میلی متر، جفت گیری دقیق را تضمین می کند و از آسیب غلط ورودی جلوگیری می کند
- پرتوهای تماس برنز فسفری با پوشش قلع؛ پوشش فلش طلایی اختیاری برای پروژه های چرخه بالا / محیط خوردگی
- PA66 UL94-V-0 مواد خانه، ضد پیری، مقاومت حرارتی خوب برای فرآیند جوش مجدد و موج
- طراحی قفل اصطکاک مثبت بر روی خانه، عملکرد ضد کشیدن را در شرایط ارتعاش متوسط بهبود می بخشد
- راه حل کامل برای پایان دادن به پیچ: تطبیق قطعات پیچ و محفظه های فراهم شده با هم؛ کار با ابزار استاندارد صنعت پیچ
- سازگاری مکانیکی قطره ای با رد پای سبک JST؛ برای پروژه های جایگزینی نیازی به تغییر رد پای PCB نیست
- کنترل کیفیت وارد و خروجی سختگیرانه: بررسی ابعاد، مقاومت تماس، آزمایش قدرت دی الکتریک در هر دسته
مزایای محصول
- منابع متعدد از یک نقطه: پوشش 1.25 / 2.0 / 2.54 میلی متر به طور معمول استفاده می شود Wire-to-board مشخصات، کاهش حجم کار مدیریت BOM چند تامین کننده خود را
- انعطاف پذیری طرح: گزینه های سرپوش عمودی و زاویه راست با فضای باریک محفظه سازگار می شوند، از تعارض مسیر کابل در PCB فشرده جلوگیری می کنند
- جایگزینی قطره ای با بهینه سازی هزینه: مکانیکی سازگار با سبک JST، کوتاه کردن زمان تحویل و کاهش هزینه های قطعات بدون طراحی مجدد طرح PCB
- مناسب برای تولید انبوه: کیفیت پایانه های محکم، سازگار با تجهیزات استاندارد، میزان شکست پایین برای کارگاه های تسمه
- انتخاب پوشش دو درجه ای: مسطح برای پروژه های معمولی حساس به هزینه؛ فلش طلایی برای دستگاه های ارتعاش بالا / چرخه جفت گیری بالا
- پوشش کامل QC: ابعاد مکانیکی، عملکرد الکتریکی، اسناد گواهینامه مواد در دسترس برای حسابرسی مشتری
درخواست
- الکترونیک مصرفی: لوازم خانگی، ماژول های خانه هوشمند، سیم کشی داخلی فن و موتور، دی وی دی
- IoT و سخت افزار جاسازی شده: ماژول های سنسور، اتصالات داخلی باتری، صفحه کنترل
- تجهیزات صنعتی: کنترل کننده های صنعتی کوچک، تجهیزات آزمایش، اتصال داخلی قدرت سیگنال ابزار
- تجهیزات چاپگر 3D و RC، سخت افزار اتوماسیون اداری، سیم کشی داخلی پزشکی غیر حیاتی
سوالات عمومی
1. س: آیا شما یک کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود به من بفرستید؟
A: بله، شما می توانید با ما در اینترنت تماس بگیرید یا یک ایمیل برای دریافت کاتالوگ ارسال کنید.
2. س: من نمی توانم محصول را در کات شما پیدا کنملوگ، مي توني اين محصول رو برام درست کني؟
A: کاتالوگ ما اکثر محصولات ما را نشان می دهد، اما نه همه آنها. فقط به ما بگویید که چه محصولی نیاز دارید، و چه تعداد می خواهید. اگر ما آن را نداشته باشیم، ما همچنین می توانیم یک قالب جدید را برای تولید آن طراحی و بسازیم.براي مرجع شما، ساخت یک قالب معمولی حدود 35 تا 45 روز طول می کشد.
3سوال: میشه نمونه ای ازش بدهید؟ این نمونه ها رایگان هستند؟
A: بله، ما ارائه 5-10 PC از نمونه های رایگان کانکتور برای آزمایش. اما شما باید برای هزینه حمل و نقل پرداخت
4سوال: زمان تحویل شما چطوره؟
A: کالاهای موجود در عرض 1 روز تحویل داده می شوند؛ کالاهای سفارشی در عرض 5-7 روز تحویل داده می شوند
5. س: چگونه به حمل سفارش من؟
A: برای بسته های کوچک، آنها را از طریق اکسپرس مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، ما می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتون های صادراتی استاندارد استفاده می کنیم.ما مسئول هر گونه آسیب محصولی هستیم که در طول تحویل رخ می دهد..
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: ما T / T ((تحویلی بانکی)) ، Western Union و PayPal را قبول می کنیم. لطفا اطمینان حاصل کنید که می توانیم همان مقدار را که فاکتور است دریافت کنیم. و شما می توانید در RMB پرداخت کنید. هیچ مشکلی نیست.
7. س: چطور در مورد کنترل کیفیت شرکت شما
A: به سختی از ISO9001، IQC، OQC، IPQC، QA پیروی می کنیم. 10٪ از بخش کیفیت ما را اشغال می کنیم. تمام محصولات ما توسط CCD آزمایش می شوند.
8. س: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا شما لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون ما موارد زیادی داریم، ناممکن است که همه قیمت های آنها را در یک لیست قرار دهیم،و قیمت ها همیشه به دلیل هزینه مواد و مقدار تغییر می کنند.. و شما می توانید به ما یک لیست از تمام موارد شما نیاز دارید; ما به دقت تایید یک به یک و به شما مشخصات و لیست قیمت
9س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی را انجام دهید؟
پاسخ: بله. ما تعداد زیادی از سفارشی ساخته شده
در مورد بسته بندی سفارشی، هیچ مشکلی برای ما وجود ندارد که لوگو یا سایر اطلاعات خود را روی بسته بندی قرار دهیم.فقط بايد اشاره کنم که هزینه هاي بيشتري داره.
10. س: چه گواهینامه هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
