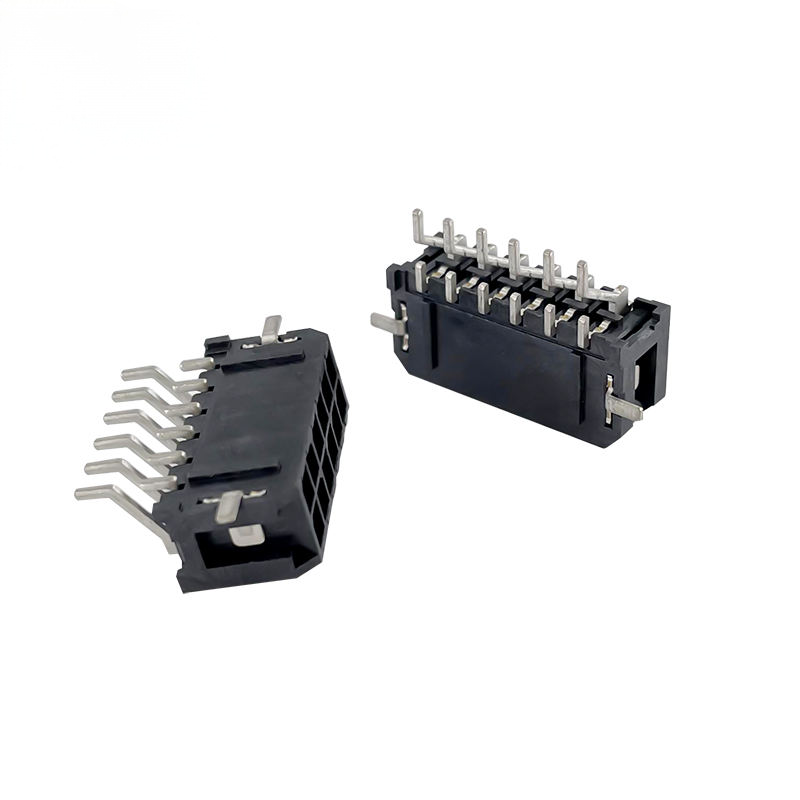

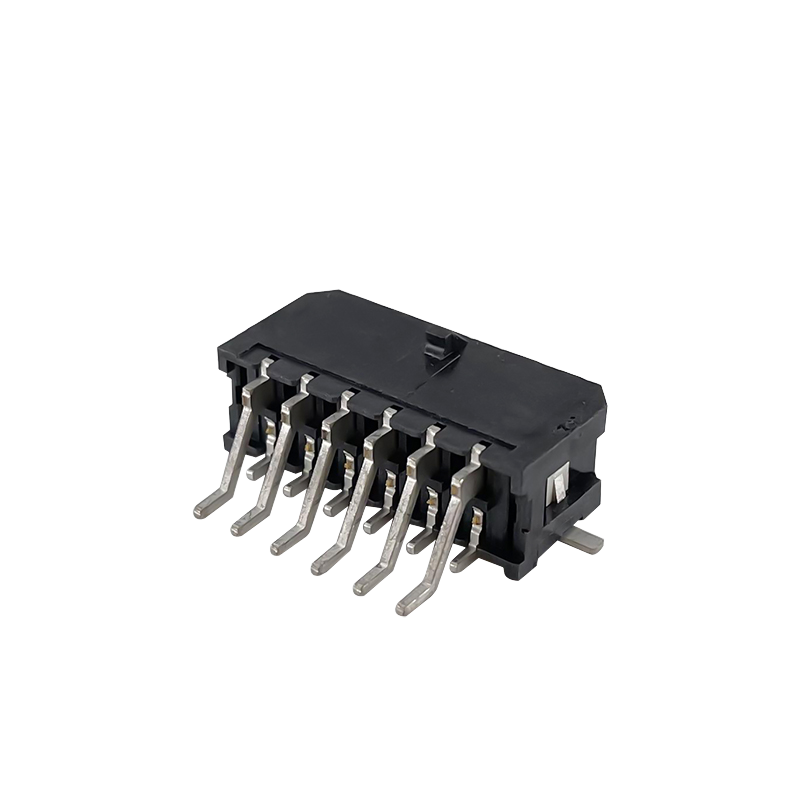

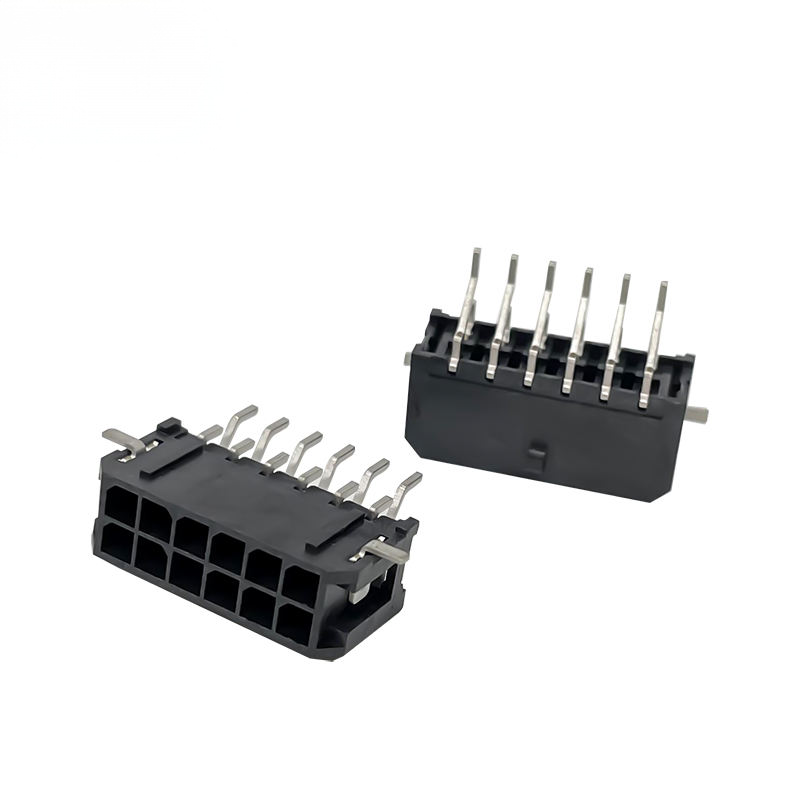

Molex 43025 Micro-Fit 3.0MM R/A SMT زنانه وافر کنتاکتور (MX3.0 سری) دو ردیف
نکات برجسته محصول
- 3.0 mm pitch dual-row right-angle SMT male wafer, cross-compatible with Molex 43025 Micro-Fit 3.0 series..0 mm pitch دو ردیف زاویه راست SMT، متوافق با سری 3.0 مایکرو فیت
- گزینه های چند مدار: 2x6 / 2x7 / 2x8 / 2x10 / 2x12 پین، انتقال سیگنال قدرت مخلوط
- جوش مجدد جریان سطح، ایده آل برای مونتاژ خودکار PCB حجم بالا
- قطب بندی مثبت و طراحی قفل، جلوگیری از غلط ورودی و قطع تصادفی
- مطابق با RoHS و REACH؛ UL94V-0، گزینه کم هالوجن در دسترس است
- تماس فوسفور برنز دوقطبی؛ پوشش فلش قلع / طلا اختیاری برای الزامات مختلف قابلیت اطمینان
مشخصات فنی
پارامترهای مکانیکی عمومی
| ماده |
مشخصات |
ملاحظات |
| ارتفاع |
3.00 میلی متر |
دو ردیف |
| نوع |
سلفی مردانه SMT با زاویه راست (سرفه) |
سیم به تخته |
| مدارهای موجود |
2x6, 2x7, 2x8, 2x10, 2x12 پین |
تعداد پین های سفارشی بر اساس درخواست |
| مواد مسکن |
PA66 نایلون |
UL94V-0، سیاه |
| مواد تماس |
فوسفور برنز |
نگهداري بالاي بهار |
| پوشش تماس |
قلع روی نیکل / فلش طلا |
طلا برای سیگنال با قابلیت اطمینان بالا |
| چرخه های جفت گیری |
حداقل 30 چرخه |
الزامات استاندارد صنعت |
| ضخامت PCB مناسب است |
0.8-1.6 میلی متر |
استاندارد FR-4 PCB |
| بسته بندی |
نوار و فیلم |
برای نصب اتوماتیک SMT |
ویژگی های مواد و الکتریکی
| ماده |
مشخصات |
ملاحظات |
| جریان نامی |
5 A در هر تماس |
ترمینال های لاستیکیموسير ال... |
| ولتاژ نامی |
250 ولت AC/DC |
|
| حداکثر مقاومت تماس |
≤10 mΩ |
وضعیت اولیه @100 mA,20 mV |
| حداقل مقاومت عایق |
1000 MΩ |
آزمایش 500 ولت DCمولکس |
| ولتاژ مقاومت دی الکتریک |
1000 ولت AC / 1 دقیقه |
هیچ نقصی وجود ندارد، نشت <5 mA |
| دمای کار |
-40 °C ~ +105 °C |
نگهداری: -40~+125°Cمولکس |
| رعایت |
RoHS، REACH SVHC |
گزینه ای با هالوجن کم |
راهنمای محیط زیست و جوش
| ماده |
مشخصات |
يادداشت هاي مهندسي |
| پروفایل جوش مجدد |
حداکثر 260 °C، مدت اوج 5-10 s |
بیش از 265 درجه سانتیگراد نباشد؛ از قرار گرفتن در معرض حرارت طولانی مدت اجتناب کنید |
| نصب SMT |
نوار و رول، سازگار با انتخاب و قرار دادن |
توصیه نمی شود به صورت دستی جوش داده شود. |
| مقاومت لرزش |
۱۰-۲۰۰۰ هرتز، ۱۰ گرم |
هيچ قطعاتي در ارتباط نيست |
| مقاومت در برابر شاک |
50 گرم، 11 میلیمتر |
مطابق با استانداردهای صنعتی عمومی |
| وضعیت نگهداری |
دمای 5-30 °C، رطوبت < 60% RH |
بسته بندی ضد رطوبت؛ از گاز های خوردنی اجتناب کنید |
ویژگی های محصول
- زاویه راست افقی خروجی، مناسب مسیر کابل جهت جانبی، کاهش PCB ارتفاع عمودی اشغال
- ویژگی قطبی کردن کامل، از آسیب های جفت گیری معکوس به PCB و کمربند جلوگیری کنید.
- ساختار تماس دو قطعه، تماس پایدار تحت لرزش و چرخه درجه حرارت
- اثر پا در سطح نصب SMT، مطابقت با مشخصات جریان مجدد استاندارد؛ بسته بندی نوار و رول برای انتخاب و قرار دادن
- پیکربندی چند پین: 2x6، 2x7، 2x8، 2x10، 2x12 موقعیت برای انتخاب انعطاف پذیر پروژه
- محفظه: PA66 نایلون UL94V-0؛ تماس: برونز فسفری؛ پوشش: قلع فوق نیکل / فلش طلایی اختیاری
- مطابق با RoHS، REACH؛ پشتیبانی از آزمایش سیم روشن برای لوازم خانگی و محصولات نهایی صنعتی
مزایای محصول
- صرفه جویی در فضای PCB: خروج افقی زاویه راست، طراحی محفظه محدود به ارتفاع عمودی را حل می کند
- کارایی مونتاژ: بسته بندی کامل SMT، خط مستقیم SMT، هزینه مونتاژ دستی بر خلاف نوع سوراخ
- ضد اشتباه پلاگین: کلید قطبی سازی داخلی، خطر ورودی معکوس برای تولید انبوه را از بین می برد
- گزینه هزینه انعطاف پذیر: پوشش قلع برای کاهش هزینه مدار برق؛ فلش طلایی برای مسیر سیگنال با قابلیت اطمینان بالا
- سازگاری قطره ای: تابع فرم مناسب سازگار با سیستم Molex 43025 Micro-Fit 3.0، تعویض مستقیم برای جایگزینی BOM
- ضد لرزش قوی: تماس برونزی دو شعاع فوسفور مقاومت پایدار را تحت ارتعاش و چرخه حرارتی حفظ می کند
- آماده شدن چند پین: 6-12 پین دو ردیف موجود، پشتیبانی نمونه اولیه و سفارشات تولید انبوه
درخواست
- کنترل صنعتی: ماژول های PLC، سرو درایور، سنسور سیگنال قدرت
- لوازم الکترونیکی مصرف کننده: واحد تامین برق، لوازم خانگی، اتصال صفحه اصلی تجهیزات هوشمند
- انرژی جدید: سیستم مدیریت باتری کوچک، ماژول شارژ، راننده قدرت LED
- تجهیزات اداری: چاپگر، اسکنر، سیم کشی داخلی ترمینال POS
- دستگاه پزشکی (غیر ایمپلنت): اتصال داخلی تجهیزات آزمایش
- امنیت و اتوماسیون: کنترل دسترسی، تجهیزات نظارت، اتصال هیئت مدیره به کابل
راهنمای انتخاب مشتری
- انتخاب تعداد پین ها: تایید قدرت مورد نیاز + کانال های سیگنال؛ ما 2x6 / 2x7 / 2x8 / 2x10 / 2x12 انواع ارائه می دهیم. برای دیگر پیکربندی تعداد پین با ما تماس بگیرید.
- انتخاب پوشش:
- قلع نیکل: مدار برق عمومی، مقرون به صرفه، محیط داخلی عادی
- فلش طلایی: تجهیزات حساس سیگنال، ارتعاش بالا، عمر طولانی
- PCB-stack-up: برای PCB FR-4 با ضخامت 0.8-1.6 میلی متر طراحی شده است؛ قبل از انتشار PCB، الگوی زمین را بررسی کنید.
- همتای جفت گیری: جفت با خانه زنانه سری 43025 و پایانه های مربوطه را تایید کنید.
- هشدار حرارتی: از منحنی بازپرداخت توصیه شده ما پیروی کنید؛ بیش از حد درجه حرارت به خانه نایلون آسیب می رساند.
- محیط زیست: برای محیط رطوبت بالا / محیط خوردنی، نسخه تماس طلا شده را انتخاب کنید.
سوالات عمومی
1. س: آیا شما یک کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود به من بفرستید؟
A: بله، شما می توانید با ما در اینترنت تماس بگیرید یا یک ایمیل برای دریافت کاتالوگ ارسال کنید.
2. س: من نمی توانم محصول را در کات شما پیدا کنملوگ، مي توني اين محصول رو برام درست کني؟
A: کاتالوگ ما اکثر محصولات ما را نشان می دهد، اما نه همه آنها. فقط به ما بگویید که چه محصولی نیاز دارید، و چه تعداد می خواهید. اگر ما آن را نداشته باشیم، ما همچنین می توانیم یک قالب جدید را برای تولید آن طراحی و بسازیم.براي مرجع شما، ساخت یک قالب معمولی حدود 35 تا 45 روز طول می کشد.
3سوال: میشه نمونه ای ازش بدهید؟ این نمونه ها رایگان هستند؟
A: بله، ما ارائه 5-10 PC از نمونه های رایگان کانکتور برای آزمایش. اما شما باید برای هزینه حمل و نقل پرداخت
4سوال: زمان تحویل شما چطوره؟
A: کالاهای موجود در عرض 1 روز تحویل داده می شوند؛ کالاهای سفارشی در عرض 5-7 روز تحویل داده می شوند
5. س: چگونه به حمل سفارش من؟
A: برای بسته های کوچک، آنها را از طریق اکسپرس مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، ما می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتون های صادراتی استاندارد استفاده می کنیم.ما مسئول هر گونه آسیب محصولی هستیم که در طول تحویل رخ می دهد..
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: ما T / T ((تحویلی بانکی)) ، Western Union و PayPal را قبول می کنیم. لطفا اطمینان حاصل کنید که می توانیم همان مقدار را که فاکتور است دریافت کنیم. و شما می توانید در RMB پرداخت کنید. هیچ مشکلی نیست.
7. س: چطور در مورد کنترل کیفیت شرکت شما
A: به سختی از ISO9001، IQC، OQC، IPQC، QA پیروی می کنیم. 10٪ از بخش کیفیت ما را اشغال می کنیم. تمام محصولات ما توسط CCD آزمایش می شوند.
8. س: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا شما لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون ما موارد زیادی داریم، ناممکن است که همه قیمت های آنها را در یک لیست قرار دهیم،و قیمت ها همیشه به دلیل هزینه مواد و مقدار تغییر می کنند.. و شما می توانید به ما یک لیست از تمام موارد شما نیاز دارید; ما به دقت تایید یک به یک و به شما مشخصات و لیست قیمت
9س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی را انجام دهید؟
پاسخ: بله. ما تعداد زیادی از سفارشی ساخته شده
در مورد بسته بندی سفارشی، هیچ مشکلی برای ما وجود ندارد که لوگو یا سایر اطلاعات خود را روی بسته بندی قرار دهیم.فقط بايد اشاره کنم که هزینه هاي بيشتري داره.
10. س: چه گواهینامه هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
