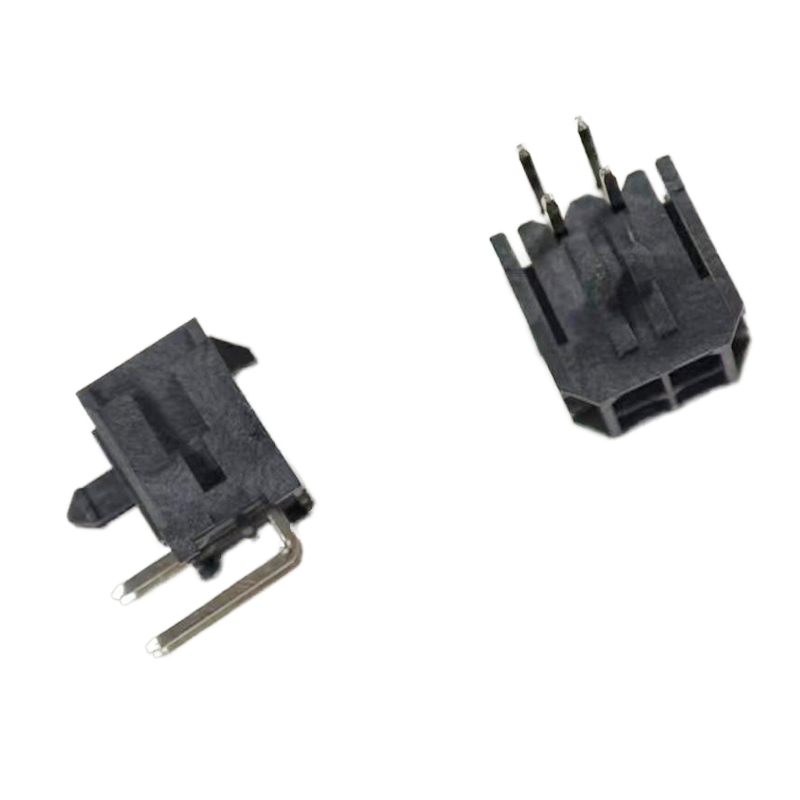

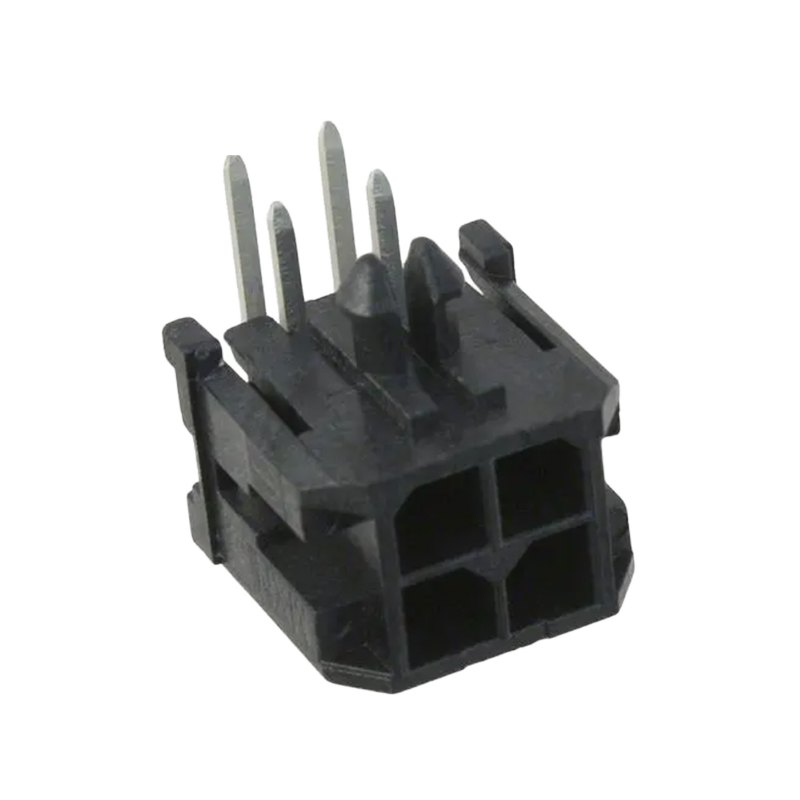

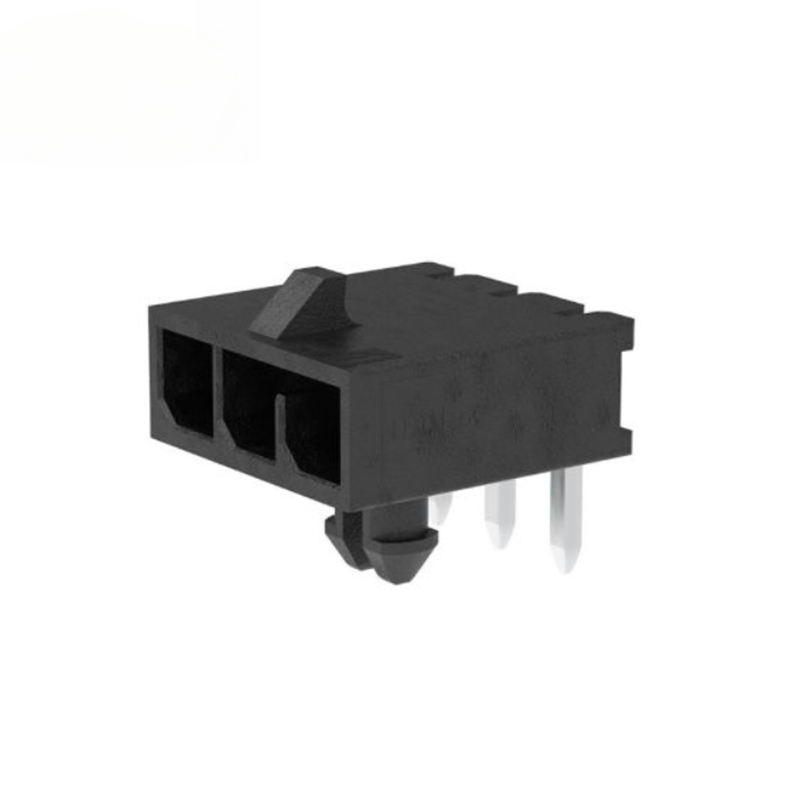

کانکتورهای PCB مستطیلی دو ردیفه MX3.0، پین هدرهای نر Molex 43045 Micro‑Fit 3.0 میلی متری R/A نر 2X2 / 6P / 8P /12P
نکات برجسته محصول
- پیتچ 3.0 میلی متری، هدر نر سوراخ‌کاری شده با زاویه راست دو ردیفه، سازگار با سری Molex 43045 Micro‑Fit 3.0
- موجود: 6 پین / 8 پین / 12 پین، اتصال ترکیبی برق و سیگنال سیم به برد
- محفظه LCP با دمای بالا UL94‑V0، مطابق با سیم داغ، گزینه کم هالوژن موجود است
- پین‌های نر آلیاژ برنج، گزینه‌های آبکاری قلع مات / طلای انتخابی برای شرایط کاری مختلف
- کلید قطبش داخلی + پین قفل PCB، ضد اتصال اشتباه و ضد جدا شدن در هنگام لرزش
- ایده‌آل برای چیدمان PCB با فضای محدود، جفت می‌شود با محفظه گیرنده مادگی سری 43025
مشخصات فنی
پارامترهای مکانیکی عمومی
| مورد |
مشخصات |
| سری |
Micro‑Fit 3.0 (سازگار با 43045) |
| پیتچ |
3.00 میلی متر |
| تعداد ردیف‌ها |
دو ردیفه |
| موقعیت‌های موجود |
6P، 8P، 12P |
| جهت‌گیری |
زاویه راست (R/A) |
| سبک نصب |
سوراخ‌کاری (لحیم‌کاری سوراخ‌کاری) |
| چرخه‌های جفت شدن |
30 چرخه معمولMolex |
| نیروی جفت شدن / جدا شدن |
حداکثر 8 نیوتن / حداقل 2.4 نیوتن در هر مدارMolex |
| هم‌سطحی |
≤0.15 میلی متر برای دم لحیم |
| قفل کردن |
پین قفل PCB داخلی + کلید قطبش محفظه |
| جفت جفت‌گیری |

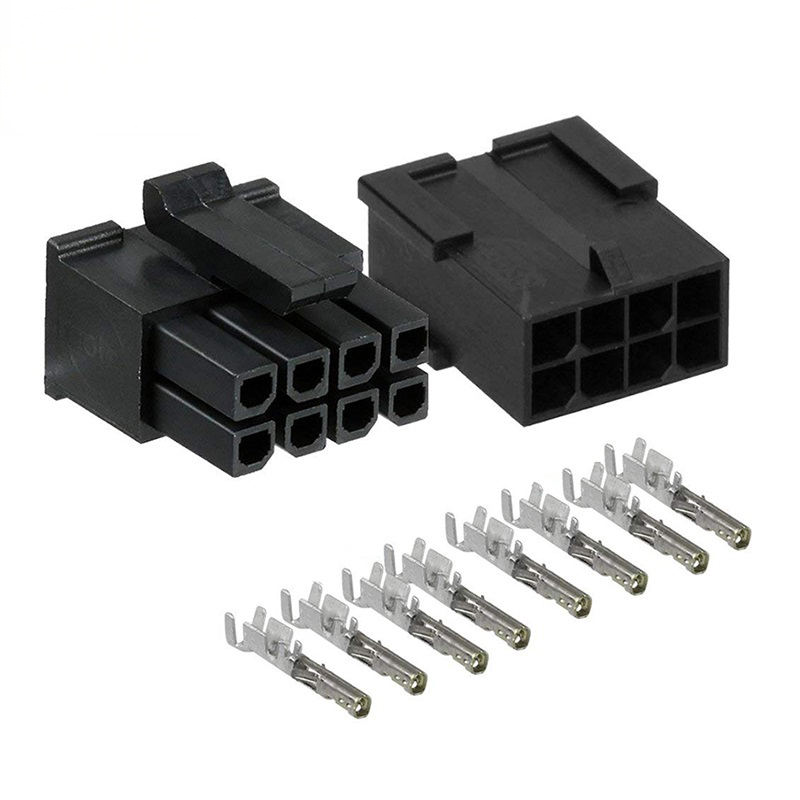

محفظه گیرنده مادگی سری 43025 |
مشخصات مواد و الکتریکی
| مورد |
مشخصات |
| جنس محفظه |
LCP پر شده با شیشه، UL94‑V‑0، مشکی، قابلیت سیم داغ ≥775 درجه سانتیگراد GWIT |
| جنس ترمینال |
آلیاژ برنج |
| گزینه آبکاری‑الف |
قلع مات روی نیکل (استفاده عمومی تجاری) |
| گزینه آبکاری‑ب |
طلای انتخابی روی ناحیه تماس + قلع روی دم لحیم (قابلیت اطمینان بالا) |
| جریان نامی |
حداکثر 8.5 آمپر در هر کنتاکت (بستگی به گیج سیم و افزایش دما دارد) |
| ولتاژ نامی |
600 ولت AC/DC |
| حداکثر مقاومت کنتاکت |
≤10 میلی اهم |
| حداقل مقاومت عایق |
≥1000 مگا اهم |
| ولتاژ تحمل دی الکتریک |
1500 ولت AC برای 1 دقیقه، بدون شکست |
راهنمای محیطی و لحیم‌کاری
| مورد |
مشخصات |
| دمای عملیاتی |
-40 درجه سانتیگراد ~ +105 درجه سانتیگراد |
| انطباق |
RoHS، REACH SVHC، گزینه کم هالوژن |
| روش لحیم‌کاری |
سازگار با لحیم‌کاری موجی / بازپخت IR (پین سوراخ‌کاری) |
| حداکثر دمای بازپخت |
حداکثر 265 درجه سانتیگراد (محدودیت زمان 10 ثانیه) |
| شرایط نگهداری |
5‑30 درجه سانتیگراد، 40‑70% رطوبت نسبی، از گاز خورنده خودداری کنید |
| بسته‌بندی |
سینی / نوار و قرقره موجود برای درج خودکار |
ویژگی‌های محصول
- دو ردیفه با پیتچ 3.0 میلی متر، پایان لحیم‌کاری سوراخ‌کاری با زاویه راست، خروج کابل افقی
- کلید قطبش یکپارچه: از اتصال اشتباه جلوگیری می‌کند، از PCB و سیم‌کشی در برابر آسیب محافظت می‌کند
- پین قفل پلاستیکی فشاری: هدر را محکم روی PCB قفل می‌کند، در برابر ضربه لرزشی مقاومت می‌کند
- محفظه پلاستیکی LCP با کارایی بالا، در برابر اوج دمای بالای لحیم‌کاری بازپخت IR مقاومت می‌کند
- انتخاب‌های متعدد آبکاری: قلع مات برای پروژه‌های حساس به هزینه؛ طلای انتخابی برای محیط‌های با چرخه بالا / خورنده
- طراحی پین کاملاً پوشیده، از اتصال کوتاه تصادفی توسط زباله‌های خارجی جلوگیری می‌کند
- جفت جفت‌گیری استاندارد: سری گیرنده مادگی 43025، اکوسیستم کامل اتصال Micro‑Fit 3.0
مزایای محصول
- دوستدار چیدمان: خروجی افقی با زاویه راست به شدت نیاز به ارتفاع عمودی روی PCB را کاهش می‌دهد، ایده‌آل برای کابینت‌های باریک و محفظه‌های دستگاه‌های نازک
- آماده تولید انبوه: کنترل دقیق هم‌سطحی، نرخ نقص لحیم‌کاری را کاهش می‌دهد؛ بسته‌بندی سینی و قرقره از خط مونتاژ خودکار پشتیبانی می‌کند
- انعطاف‌پذیر از نظر هزینه: نسخه با آبکاری قلع برای تجهیزات مصرفی حساس به هزینه؛ نسخه با آبکاری طلای انتخابی برای تجهیزات صنعتی / با لرزش بالا و عمر طولانی
- طراحی ضد خرابی: کلید قطبش + پین پوشیده + پین قفل PCB به طور جمعی از اتصال اشتباه، اتصال شل و خطر اتصال کوتاه جلوگیری می‌کنند
- سازگاری کامل اکوسیستم: جفت شدن مستقیم با محفظه مادگی استاندارد Micro‑Fit3.0 43025، بدون نیاز به بازنگری در پروژه‌های مبتنی بر Molex موجود
- مقاوم در برابر دمای بالا: محفظه LCP از ذوب شدن پلاستیک در طول فرآیند لحیم‌کاری موجی / بازپخت جلوگیری می‌کند، نرخ رد مونتاژ کمتر
کاربرد
- اتوماسیون صنعتی: ماژول‌های PLC، درایوهای سروو، کنترل‌کننده‌های صنعتی، اتصال برق و سیگنال سنسور
- دیتکام و شبکه‌سازی: روترها، سوئیچ‌ها، توزیع برق داخلی سرورهای کوچک
- لوازم الکترونیکی مصرفی: لوازم خانگی، واحدهای منبع تغذیه، ماژول‌های مدیریت باتری
- تجهیزات پزشکی: اتصال سیم‌کشی داخلی دستگاه‌های پزشکی غیر قابل کاشت
- انرژی نو: بسته‌های باتری کوچک، برد کنترل شارژ
- سخت‌افزار هوشمند: گیت‌وی IoT، برد کنترل تعبیه‌شده، سیم‌کشی داخلی رباتیک
راهنمای انتخاب مشتری
- انتخاب تعداد پین: مقدار مدار را تأیید کنید؛ 6P /8P /12P را بر اساس شماتیک خود انتخاب کنید. در صورت امکان، موقعیت مدار اضافی را برای ارتقاء آینده نگه دارید.
- انتخاب آبکاری:
- قلع مات: محیط داخلی عمومی، چرخه‌های جفت شدن کم (<30 بار)، اولویت هزینه
- آبکاری طلای انتخابی: لرزش بالا، محیط مرطوب، چرخه‌های جفت شدن مکرر، تجهیزات صنعتی با عمر طولانی
- نکته چیدمان PCB: این یک هدر سوراخ‌کاری شده با زاویه راست است، فضای سوراخ قفل را در طرح PCB رزرو کنید؛ برای جلوگیری از اتصال کوتاه لحیم‌کاری، طرح پین دیتاشیت را به دقت دنبال کنید.
- بررسی جفت شدن: باید با محفظه مادگی سری Micro‑Fit3.0 43025 جفت شود، با سری‌های دیگر 3.0 میلی متری غیر Micro‑Fit مخلوط نکنید.
- کاهش جریان: جریان را در دمای محیط بالا کاهش دهید؛ از رتبه کامل 8.5 آمپر به طور مداوم بالاتر از 85 درجه سانتیگراد استفاده نکنید.
- یادآوری مونتاژ: پس از جفت شدن، نیروی جانبی بیش از حد اعمال نکنید؛ پین قفل باید به طور کامل در سوراخ موقعیت‌یابی PCB وارد شود.
سوالات متداول
1. س: آیا کاتالوگ دارید؟ آیا می‌توانید کاتالوگ را برای بررسی تمام محصولات خود برای من ارسال کنید؟
پاسخ: بله، می‌توانید به صورت آنلاین با ما تماس بگیرید یا ایمیل ارسال کنید تا کاتالوگ را دریافت کنید.
2. س: محصول را در کاتالوگ شما پیدا نمی‌کنم، آیا می‌توانید این محصول را برای من بسازید؟ پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می‌دهد، اما نه همه. فقط به ما بگویید به چه محصولی نیاز دارید و چه مقدار می‌خواهید. اگر آن را نداشته باشیم، می‌توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می‌کشد.
3. س: آیا می‌توانید نمونه ارائه دهید؟ آیا این نمونه‌ها رایگان هستند؟
پاسخ: بله، ما 5-10 قطعه نمونه کانکتور رایگان برای آزمایش ارائه می‌دهیم. اما شما باید هزینه حمل و نقل را بپردازید.
4. س: زمان تحویل شما چقدر است؟
پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می‌شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می‌شوند.
5. س: چگونه سفارش خود را ارسال کنم؟
پاسخ: برای بسته‌های کوچک، آنها را با اکسپرس، مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته‌های بزرگ، می‌توانیم آنها را با هوا یا دریا ارسال کنیم. ما از کارتن‌های صادراتی استاندارد استفاده می‌کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل هستیم.
6. س: چه نوع پرداختی را قبول می‌کنید؟ آیا می‌توانم به یوان چین پرداخت کنم؟
پاسخ: ما T/T (انتقال بانکی)، Western Union و PayPal را قبول می‌کنیم. لطفاً مطمئن شوید که می‌توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می‌توانید به یوان چین پرداخت کنید. مشکلی نیست.
7. س: کنترل کیفیت شرکت شما چگونه است؟
پاسخ: به شدت از ISO9001 پیروی می‌کنیم، IQC، OQC، IPQC، QA 10% از بخش کیفیت ما را اشغال می‌کنند. تمام محصولات ما با CCD تست خواهند شد.
8. س: من لیست قیمت تمام محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت تمام محصولات خود را نداریم. چون تعداد اقلام ما بسیار زیاد است، امکان تهیه لیست قیمت همه آنها وجود ندارد و قیمت‌ها به دلیل هزینه مواد و مقدار همیشه در حال تغییر هستند. و شما می‌توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما با دقت یکی یکی تأیید می‌کنیم و لیست مشخصات و قیمت را به شما می‌دهیم.
9. س: آیا می‌توانید محصولات سفارشی و بسته‌بندی سفارشی بسازید؟
پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته‌ایم (عمدتاً سیم‌کشی). در مورد بسته‌بندی سفارشی، مشکلی نیست زیرا لوگو یا اطلاعات دیگر شما را روی بسته قرار می‌دهیم. فقط باید اشاره کرد که این هزینه اضافی دارد.
10. س: چه گواهینامه‌هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
