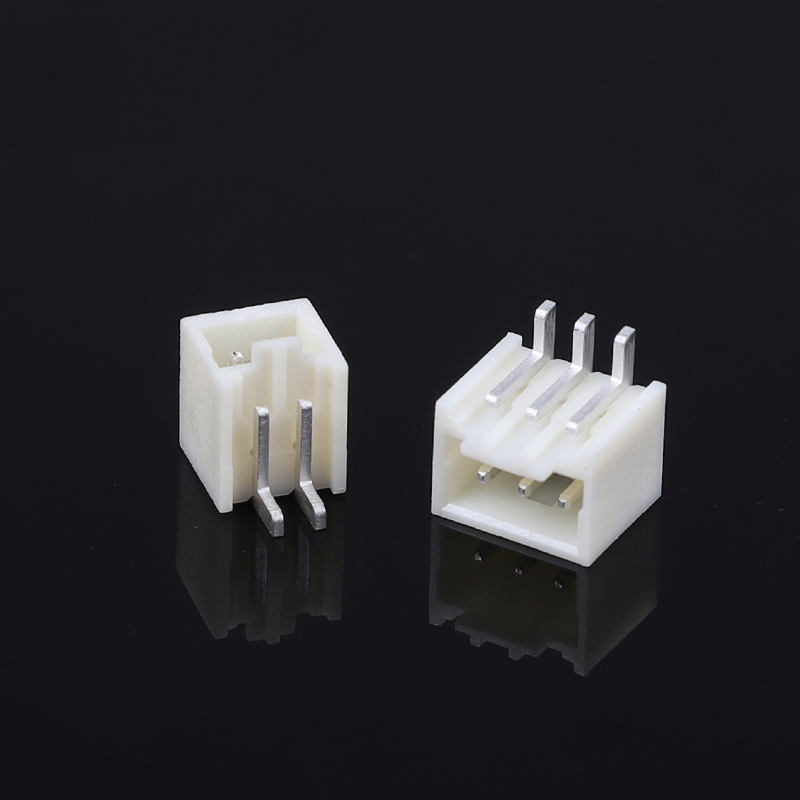

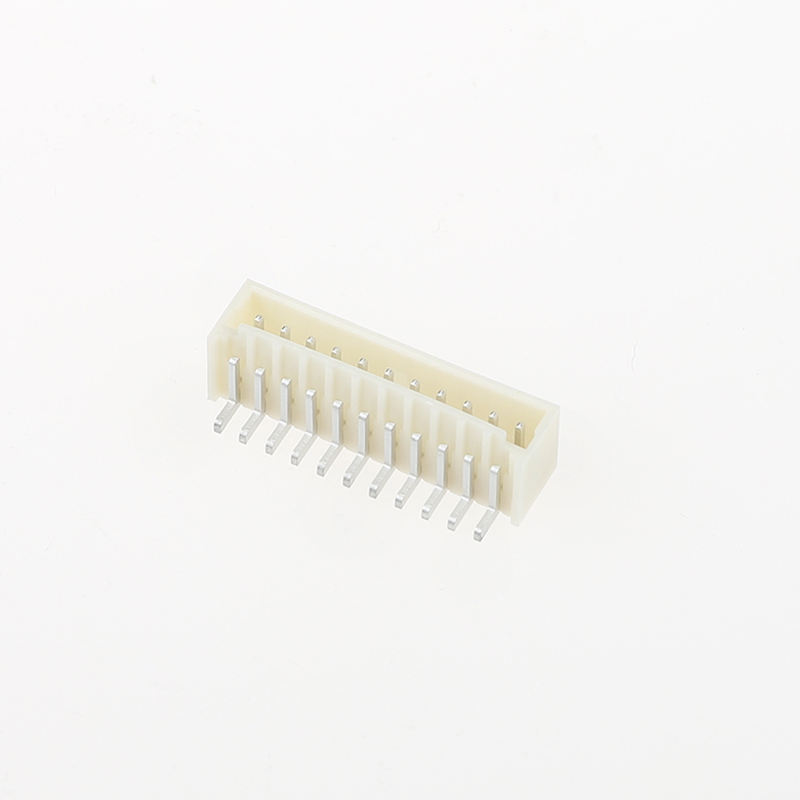

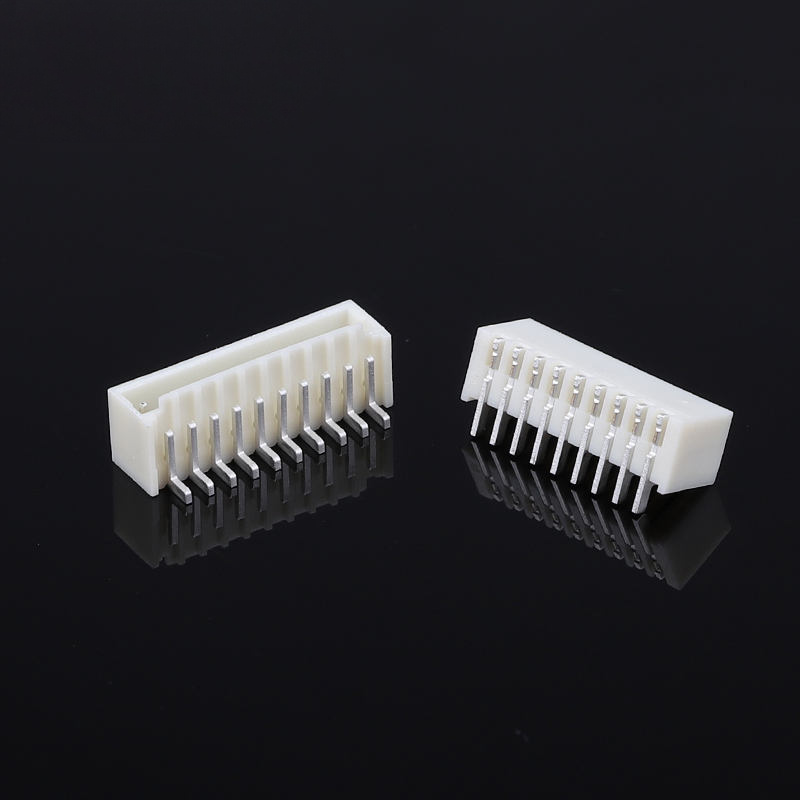

MX 1.5mm Pitch Vertical SMT Header برای اتصالات اتومبیل بدون سرنشین جایگزین Molex 87437 برای گزینه های پین PCB 2P تا 15P
نکات برجسته محصول
- جایگزین Drop-in برای سری Molex 87437 Pico-SPOX، سازگار با پین به پین
- 1.5 mm pitch vertical single-row SMT header، موقعیت ها: 2P ~ 15P
- ساخت و ساز درجه اتومبیل، برای هواپیماهای بدون سرنشین و کنترل PCB فشرده تأیید شده است
- بسته بندی با نوار و رول برای مونتاژ خودکار SMT حجم بالا
- استاندارد مدفوع؛ مدفوع طلا برای دستگاه های ارتعاش بالا / عمر طولانی اختیاری است
- مطابق با RoHS، سازگار با جوش مجدد با هر پروفایل J-STD-020
مشخصات فنی
پارامترهای مکانیکی عمومی
| ماده |
مشخصات |
| ارتفاع |
1.5 mm (0.059 in) |
| پیکربندی |
یک ردیف، سرپوش SMT عمودی پوشیده شده |
| تعداد پست ها |
2P ~ 15P |
| نوع نصب |
SMT سطح نصب (PCB عمودی) |
| چرخه های جفت گیری |
حداقل 10 چرخه مولکس |
| نیروی نگهدارنده تماس |
> 9.8 N (پلاستی قلع) |
| بسته بندی |
نوار و رول (استانداردی) |
ویژگی های مواد و الکتریکی
| ماده |
مشخصات |
| مواد مسکن |
درجه حرارت بالا PA / PA6T، UL94 V-0 |
| مواد تماس |
مس فلزات مس |
| پوشش تماس |
مسطح (استانداردی) ؛ مسطح با طلا (اختیاری) |
| جریان نامی در هر پین |
2.5 حداکثر در هر تماس |
| ولتاژ نامی |
250 ولت AC RMS / DC |
| حداکثر مقاومت تماس |
≤20 mΩ |
| حداقل مقاومت عایق |
≥1000 MΩ |
| ولتاژ مقاومت دی الکتریک |
500 ولت AC |
راهنمای محیط زیست و جوش
| ماده |
مشخصات |
| محدوده دمای عملیاتی |
-55 °C ~ +105 °CTTI اروپا |
| پروفایل جوش مجدد |
با J-STD-020 مطابقت دارد؛ دمای اوج 260 °C، مدت زمان 5-10 ثانیه |
| رعایت |
RoHS، بدون سرب |
| يادداشت درخواست |
اجتناب از گرم شدن بیش از حد محلی طولانی مدت؛ جلوگیری از سنگ زدن قبر با طرح تراز PCB متعادل |
ویژگی های محصول
- سازگاری مکانیکی پین به پین با Molex 87437 ، جایگزینی آسان BOM بدون طراحی مجدد PCB
- محفظه عمودی یک ردیف پوشه شده مانع از عدم تطابق و خم شدن پین در طول مونتاژ می شود
- مواد محفظه با دمای بالا، با سولدر مجدد بدون سرب پایدار است، در برابر انحراف و پف شدن مقاومت دارد
- تماس آلیاژ مس با پوشش دقیق؛ مقاومت تماس کم برای انتقال سیگنال پایدار
- نگه داشتن تماس قوی، مقاومت در برابر لرزش و شوک مکانیکی برای شرایط عملیاتی خودرو و هواپیماهای بدون سرنشین

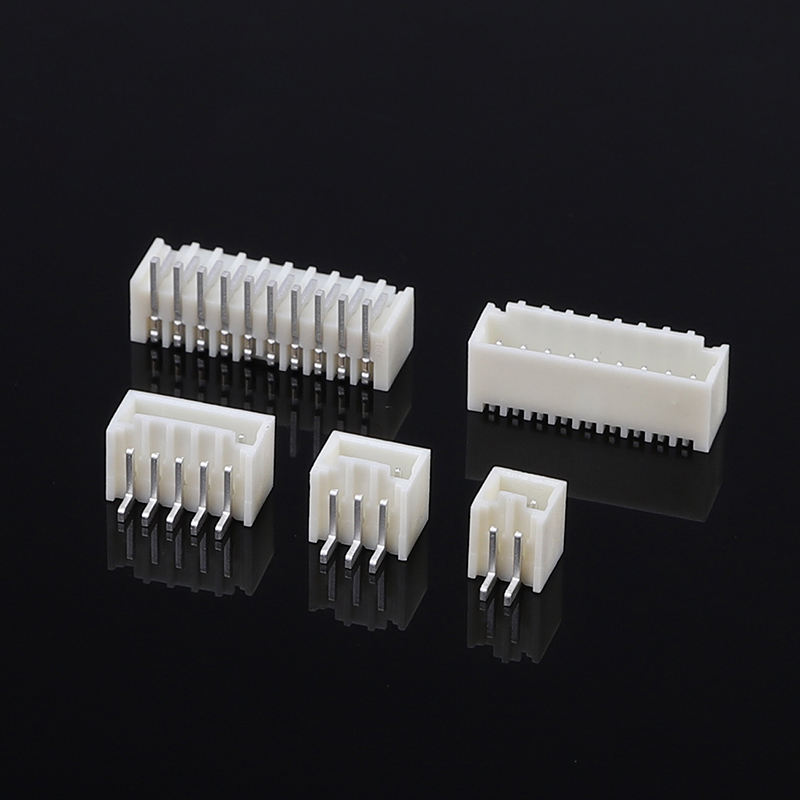

- گزینه های مدار چندگانه: 2،3,4,5,6,7,8,9,10,1215 موقعیت
- بسته بندی استاندارد نوار و رول برای SMT pick-and-place؛ بسته بندی سفارشی برای پروژه های ویژه در دسترس است
- پوشش طلایی اختیاری برای محیط های خشن، کاربردهای جفت گیری با چرخه بالا
مزایای محصول
- جایگزینی قطره ای: جایگزین مستقیم Molex 87437، بدون تغییر طرح PCB، چرخه طراحی مجدد پروژه را کوتاه می کند
- مقاومت قابل استفاده در خودرو: عملکرد بهینه ضد ارتعاش برای ماژول های کنترل هواپیماهای بدون سرنشین و وسایل نقلیه، عملکرد بالاتر از سرمای SMT در شرایط شوک
- سازگار با مونتاژ: پوسته کفش از پین ها در برابر آسیب در هنگام دستکاری و جفت گیری محافظت می کند؛ عملکرد بازپرداخت پایدار، نرخ نقص SMT پایین تر (حجر قبر کمتر / warpage)
- گزینه های انعطاف پذیر پوشش: قلع برای تولید انبوه حساس به هزینه؛ گزینه طلا برای پروژه های سخت و با قابلیت اطمینان بالا
- مدت زمان کوتاه: طیف گسترده ای از سهام برای قطعات استاندارد 2-15P؛ پشتیبانی سریع از اصلاحات سفارشی
- راه حل مقرون به صرفه: قیمت رقابتی در مقایسه با قطعات اصلی مارک، حفظ عملکرد الکتریکی-مکانیکی مشابه برای بهینه سازی هزینه BOM
درخواست
- لوازم الکترونیکی خودرو: واحدهای کنترل داخل خودرو، ماژول های بدن، رابط سیگنال سنسور
- UAV / Drone: PCB کنترل کننده پرواز، اتصال سیگنال قدرت، ماژول های بار مفید
- کنترل کننده های صنعتی فشرده و ماژول های سنسور
- تجهیزات هوشمند، دستگاه های جاسازی شده IoT
- تابلو های سیگنال های پزشکی (غیر ضروری برای ایمنی)
راهنمای انتخاب مشتری
- تعداد پین مورد نیاز را تایید کنید: 2-15P در دسترس است؛ شماره موقعیت دقیق را هنگام درخواست قیمت گذاری مشخص کنید
- انتخاب پوشش: پوشش قلع برای ارتعاشات داخلی عمومی / طبیعی؛ پوشش طلا را برای محیط های پر شوک، مرطوب یا چرخه های مکرر جفت گیری انتخاب کنید
- ردپای PCB: استفاده از ردپای سازگار با سری Molex 87437 برای تبادل مستقیم drop-in
- اطلاعیه مونتاژ: باید از منحنی J-STD-020 پیروی کند؛ بیش از حد دمای طولانی مدت باعث تغییر شکل محفظه می شود
- درخواست نمونه گیری: نمونه هایی که برای بررسی عملکرد قبل از سفارش انبوه در دسترس هستند
- پشتیبانی سفارشی: رنگ خاص محفظه، مشخصات خاص نوار می تواند برای پروژه های حجم بزرگ مذاکره شود
سوالات عمومی
1. س: آیا شما یک کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود به من بفرستید؟
A: بله، شما می توانید با ما در اینترنت تماس بگیرید یا یک ایمیل برای دریافت کاتالوگ ارسال کنید.
2. س: من نمی توانم محصول را در کات شما پیدا کنملوگ، مي توني اين محصول رو برام درست کني؟
A: کاتالوگ ما اکثر محصولات ما را نشان می دهد، اما نه همه آنها. فقط به ما بگویید که چه محصولی نیاز دارید، و چه تعداد می خواهید. اگر ما آن را نداشته باشیم، ما همچنین می توانیم یک قالب جدید را برای تولید آن طراحی و بسازیم.براي مرجع شما، ساخت یک قالب معمولی حدود 35 تا 45 روز طول می کشد.
3سوال: میشه نمونه ای ازش بدهید؟ این نمونه ها رایگان هستند؟
A: بله، ما ارائه 5-10 PC از نمونه های رایگان کانکتور برای آزمایش. اما شما باید برای هزینه حمل و نقل پرداخت
4سوال: زمان تحویل شما چطوره؟
A: کالاهای موجود در عرض 1 روز تحویل داده می شوند؛ کالاهای سفارشی در عرض 5-7 روز تحویل داده می شوند
5. س: چگونه به حمل سفارش من؟
A: برای بسته های کوچک، آنها را از طریق اکسپرس مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، ما می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتون های صادراتی استاندارد استفاده می کنیم.ما مسئول هر گونه آسیب محصولی هستیم که در طول تحویل رخ می دهد..
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: ما T / T ((تحویلی بانکی)) ، Western Union و PayPal را قبول می کنیم. لطفا اطمینان حاصل کنید که می توانیم همان مقدار را که فاکتور است دریافت کنیم. و شما می توانید در RMB پرداخت کنید. هیچ مشکلی نیست.
7. س: چطور در مورد کنترل کیفیت شرکت شما
A: به سختی از ISO9001، IQC، OQC، IPQC، QA پیروی می کنیم. 10٪ از بخش کیفیت ما را اشغال می کنیم. تمام محصولات ما توسط CCD آزمایش می شوند.
8. س: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا شما لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون ما موارد زیادی داریم، ناممکن است که همه قیمت های آنها را در یک لیست قرار دهیم،و قیمت ها همیشه به دلیل هزینه مواد و مقدار تغییر می کنند.. و شما می توانید به ما یک لیست از تمام موارد شما نیاز دارید; ما به دقت تایید یک به یک و به شما مشخصات و لیست قیمت
9س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی را انجام دهید؟
پاسخ: بله. ما تعداد زیادی از سفارشی ساخته شده
در مورد بسته بندی سفارشی، هیچ مشکلی برای ما وجود ندارد که لوگو یا سایر اطلاعات خود را روی بسته بندی قرار دهیم.فقط بايد اشاره کنم که هزینه هاي بيشتري داره.
10. س: چه گواهینامه هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
