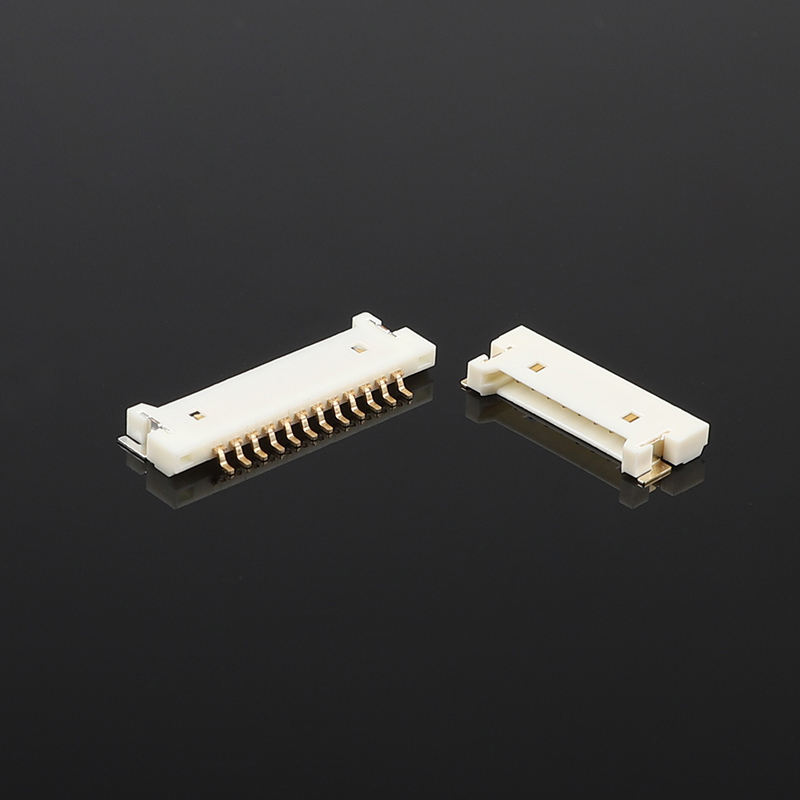

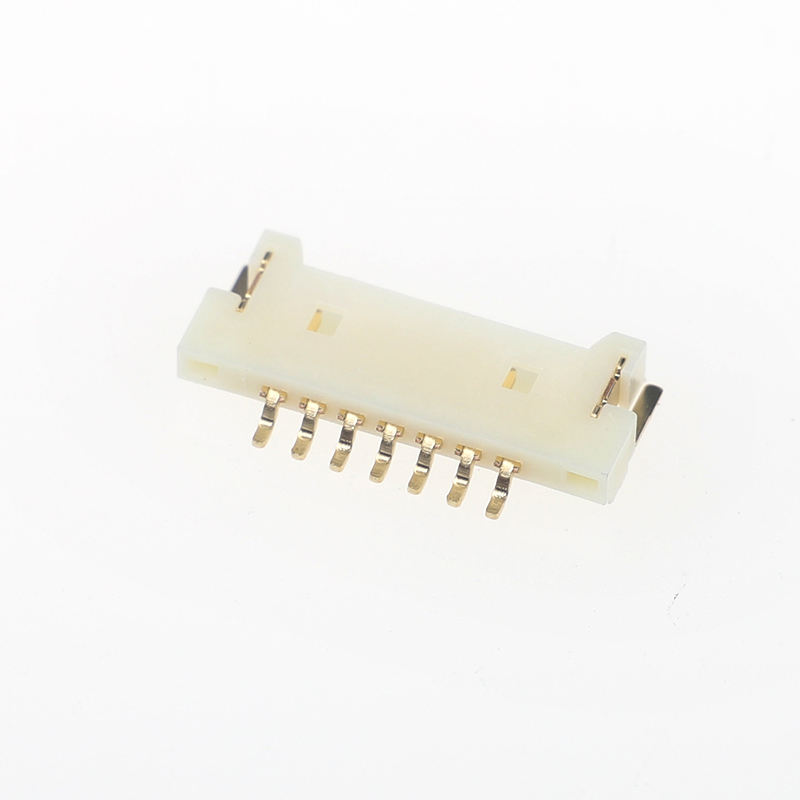

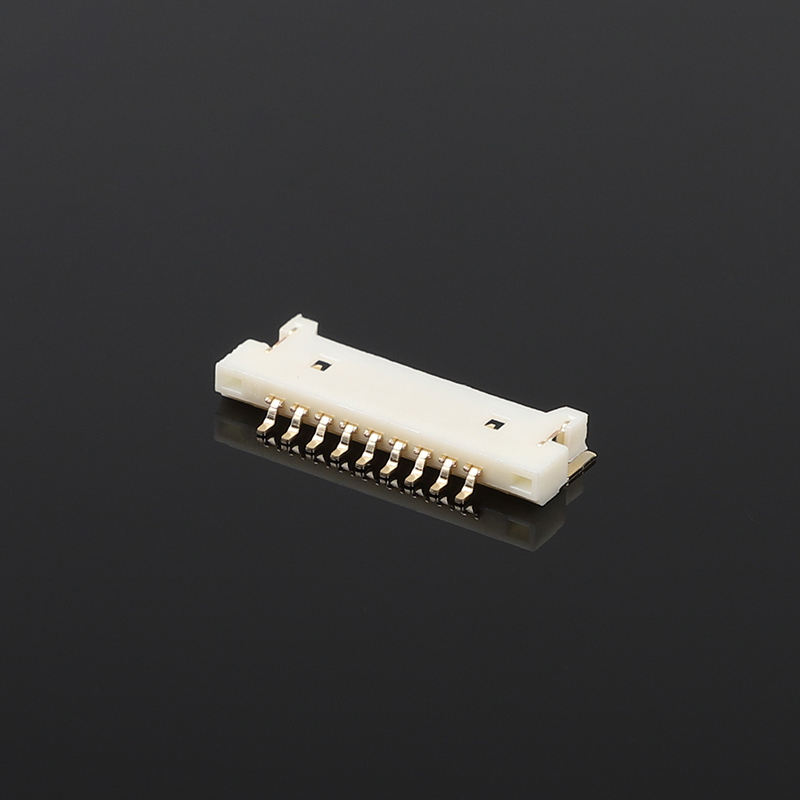

1.25 پیچ افقی بسیار نازک به طور کامل اتصال طلا
نکات برجسته محصول
- 1.25mm pitch ultra-low-profile horizontal SMD female wafer، جایگزین قطره ای برای سری Molex 51146
- تماس کامل طلا برای ضد اکسیداسیون، سیگنال پایدار تحت ارتعاش و محیط مرطوب

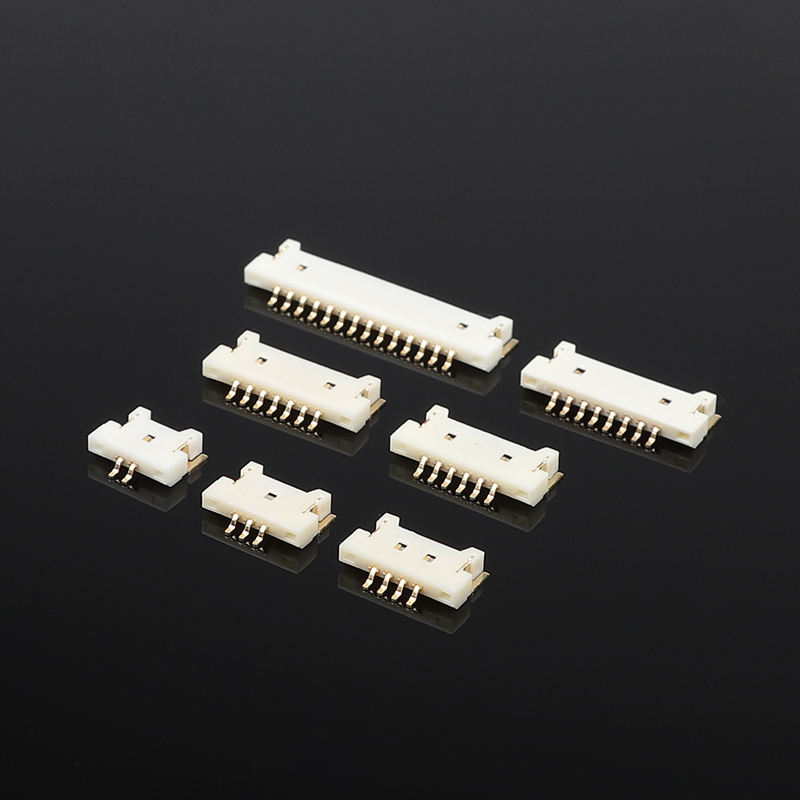

- 2- 20 موقعیت در دسترس، بسته بندی نوار و رول برای مونتاژ SMT با سرعت بالا
- قطب بندی شده + طراحی ضد عدم تطابق با اصطکاک، جلوگیری از قطع تصادفی
- RoHS / REACH سازگار با UL94V-0 خانه با دمای بالا برای جوش مجدد بدون سرب
مشخصات فنی
پارامترهای مکانیکی عمومی
| ماده |
مشخصات |
| ارتفاع |
1.25 میلی متر |
| نوع |
SMD افقی (Wire-to-Board) |
| تعداد پین ها |
2-20 موقعیت |
| ردیف |
یک ردیف |
| جهت گیری جفت گیری |
افقی / زاویه راست به PCB |
| نصب |
بسته بندی SMD، نوار و رول |
| قطبی شدن |
بله، ضد اشتباه قرار دادن |
| قفل کردن |
قفل اصطکاک برای جفت گیری امن |
| مرجع متقابل |
سری Molex 51146 |
ویژگی های مواد و الکتریکی
| ماده |
مشخصات |
| مواد تماس |
فوسفور برنز |
| پوشش تماس |
کاملاً زره دار بر روی پایه نیکل |
| مواد مسکن |
ترموپلاستیک با دمای بالا، UL94V-0 |
| جریان نامی |
1A در هر پین (AWG 28-32) |
| ولتاژ نامی |
125 ولت AC/DC |
| حداکثر مقاومت تماس |
≤ 20 mΩ |
| حداقل مقاومت عایق |
≥ 1000 MΩ |
| مقاومت در برابر ولتاژ |
500 ولت AC / 1 دقیقه |
راهنمای محیط زیست و جوش
| ماده |
مشخصات |
| دمای کار |
-40 °C ~ +105 °Cعلی بابا... |
| دمای ذخیره سازی |
-25 °C ~ +60 °C |
| پروفایل سولدر |
سازگار با جریان مجدد SMT بدون سرب (حداکثر 260 درجه سانتیگراد) |
| رعایت |
RoHS، REACH |
| یادداشت |
فشار مکانیکی را در طول یا بعد از جوش مجدد استفاده نکنید. |
ویژگی های محصول
- نصب SMD افقی بسیار نازک با زاویه راست، استفاده از فضای کم برای طراحی دستگاه باریک
- پایه تماس برونزی فسفر با پوشش کامل طلا، مقاومت تماس کم، عملکرد ضد خوردگی و ضد اکسیداسیون عالی
- ویژگی قطبی کردن کلید برای جلوگیری از ورودی برعکس؛ قفل اصطکاک داخلی تضمین جفت گیری پایدار، ضد سقوط تحت شوک لرزش
- محفظه: ضد دمای UL94V-0 مقاوم در برابر دمای بالا، سازگار با پروفایل خمیر مجدد بدون سرب استاندارد
- 2-20 موقعیت قابل تنظیم؛ به طور دقیق مطابقت دارد Molex 51146 PCB footprint، مستقیم drop-in تعویض بدون تغییر PCB
- حامل نوار و رولی برای انتخاب و قرار دادن خودکار؛ تعداد پین سفارشی و گزینه های پوشش برای پروژه های OEM
مزایای محصول
- جایگزینی مستقیم: 1: 1 زیر اثر سازگار با Molex 51146، بدون نیاز به طراحی مجدد PCB، کوتاه کردن چرخه پروژه و خطر مهاجرت BOM
- تماس کامل طلا شده: در مقایسه با نسخه استاندارد قلع، عملکرد بهتر برای رطوبت بالا، آسیب پذیری لرزش، کاربردهای طولانی مدت، خطر اتصال متناوب پایین تر
- دوستانه برای تولید: طرح بهینه SMD pad، حامل ثابت نوار و رول، بهره وری بالا برای تولید انبوه
- سفارشی سازی انعطاف پذیر: پشتیبانی از تعداد پین سفارشی، ضخامت پوشش، بسته بندی ویژه برای پروژه های OEM / ODM
- جایگزین بهینه شده هزینه: زنجیره تامین داخلی پایدار، زمان تحویل کوتاه تر در مقایسه با قطعات اصلی وارداتی، هزینه کل رقابتی برای سفارشات متوسط و حجم بالا
درخواست
- الکترونیک مصرفی: لوازم خانگی کوچک، دستگاه های پوشیدنی، پانل های هوشمند، تجهیزات قابل حمل
- ماژول صفحه نمایش و لمسی: اتصال سیگنال داخلی صفحه نمایش LCD / OLED، ماژول های صفحه لمسی
- کنترل صنعتی: سنسورهای فشرده، کنترل کننده های کوچک، تجهیزات امنیتی و هشدار
- دستگاه پزشکی: ابزار پزشکی قابل حمل (فقط اتصال در سطح سیگنال)
- IoT و سخت افزار هوشمند: گره های حسگر هوشمند، ماژول های ارتباطی کوچک
راهنمای انتخاب مشتری
- انتخاب تعداد پین ها: کانال های سیگنال/قدرت واقعی را تأیید کنید؛ 2-20P را به ترتیب انتخاب کنید. برای صرفه جویی در فضای PCB از تعداد پین های بیش از حد اجتناب کنید.
- انتخاب پوشش: انتخاب نسخه ای کاملاً طلا شده برای رطوبت بالا، ارتعاش، نیاز به عمر طولانی؛ جایگزین قلع در دسترس برای پروژه های عمومی حساس به هزینه است.
- طراحی PCB: از طرح توصیه شده پد WT125JW پیروی کنید (مانند ردپای Molex 51146). اندازه پد را به صورت خودسرانه تغییر ندهید.
- یادآوری جفت گیری: استفاده از محفظه های تطبیقی و ترمینال های پیچابی سازگار با سری 51146؛ استفاده از AWG 28-32.
- تجمع: برای SMT خودکار باید از نوار و ریل استفاده شود؛ مونتاژ دستی فقط برای نمونه اولیه دسته کوچک مجاز است.
- جوشاندن: از منحنی دمای بازپرداخت بدون سرب به شدت پیروی کنید؛ از بازپرداخت درجه حرارت بالا تکرار شده ثانویه اجتناب کنید.
سوالات عمومی
1. س: آیا شما یک کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود به من بفرستید؟
A: بله، شما می توانید با ما در اینترنت تماس بگیرید یا یک ایمیل برای دریافت کاتالوگ ارسال کنید.
2. س: من نمی توانم محصول را در کات شما پیدا کنملوگ، مي توني اين محصول رو برام درست کني؟
A: کاتالوگ ما اکثر محصولات ما را نشان می دهد، اما نه همه آنها. فقط به ما بگویید که چه محصولی نیاز دارید، و چه تعداد می خواهید. اگر ما آن را نداشته باشیم، ما همچنین می توانیم یک قالب جدید را برای تولید آن طراحی و بسازیم.براي مرجع شما، ساخت یک قالب معمولی حدود 35 تا 45 روز طول می کشد.
3سوال: میشه نمونه ای ازش بدهید؟ این نمونه ها رایگان هستند؟
A: بله، ما ارائه 5-10 PC از نمونه های رایگان کانکتور برای آزمایش. اما شما باید برای هزینه حمل و نقل پرداخت
4سوال: زمان تحویل شما چطوره؟
A: کالاهای موجود در عرض 1 روز تحویل داده می شوند؛ کالاهای سفارشی در عرض 5-7 روز تحویل داده می شوند
5. س: چگونه به حمل سفارش من؟
A: برای بسته های کوچک، آنها را از طریق اکسپرس مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، ما می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتون های صادراتی استاندارد استفاده می کنیم.ما مسئول هر گونه آسیب محصولی هستیم که در طول تحویل رخ می دهد..
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: ما T / T ((تحویلی بانکی)) ، Western Union و PayPal را قبول می کنیم. لطفا اطمینان حاصل کنید که می توانیم همان مقدار را که فاکتور است دریافت کنیم. و شما می توانید در RMB پرداخت کنید. هیچ مشکلی نیست.
7. س: چطور در مورد کنترل کیفیت شرکت شما
A: به سختی از ISO9001، IQC، OQC، IPQC، QA پیروی می کنیم. 10٪ از بخش کیفیت ما را اشغال می کنیم. تمام محصولات ما توسط CCD آزمایش می شوند.
8. س: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا شما لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون ما موارد زیادی داریم، ناممکن است که همه قیمت های آنها را در یک لیست قرار دهیم،و قیمت ها همیشه به دلیل هزینه مواد و مقدار تغییر می کنند.. و شما می توانید به ما یک لیست از تمام موارد شما نیاز دارید; ما به دقت تایید یک به یک و به شما مشخصات و لیست قیمت
9س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی را انجام دهید؟
پاسخ: بله. ما تعداد زیادی از سفارشی ساخته شده
در مورد بسته بندی سفارشی، هیچ مشکلی برای ما وجود ندارد که لوگو یا سایر اطلاعات خود را روی بسته بندی قرار دهیم.فقط بايد اشاره کنم که هزینه هاي بيشتري داره.
10. س: چه گواهینامه هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
